Zangenmessgerät PV-Kit, 1000 A AC/DC, 2000 V DC und Bluetooth

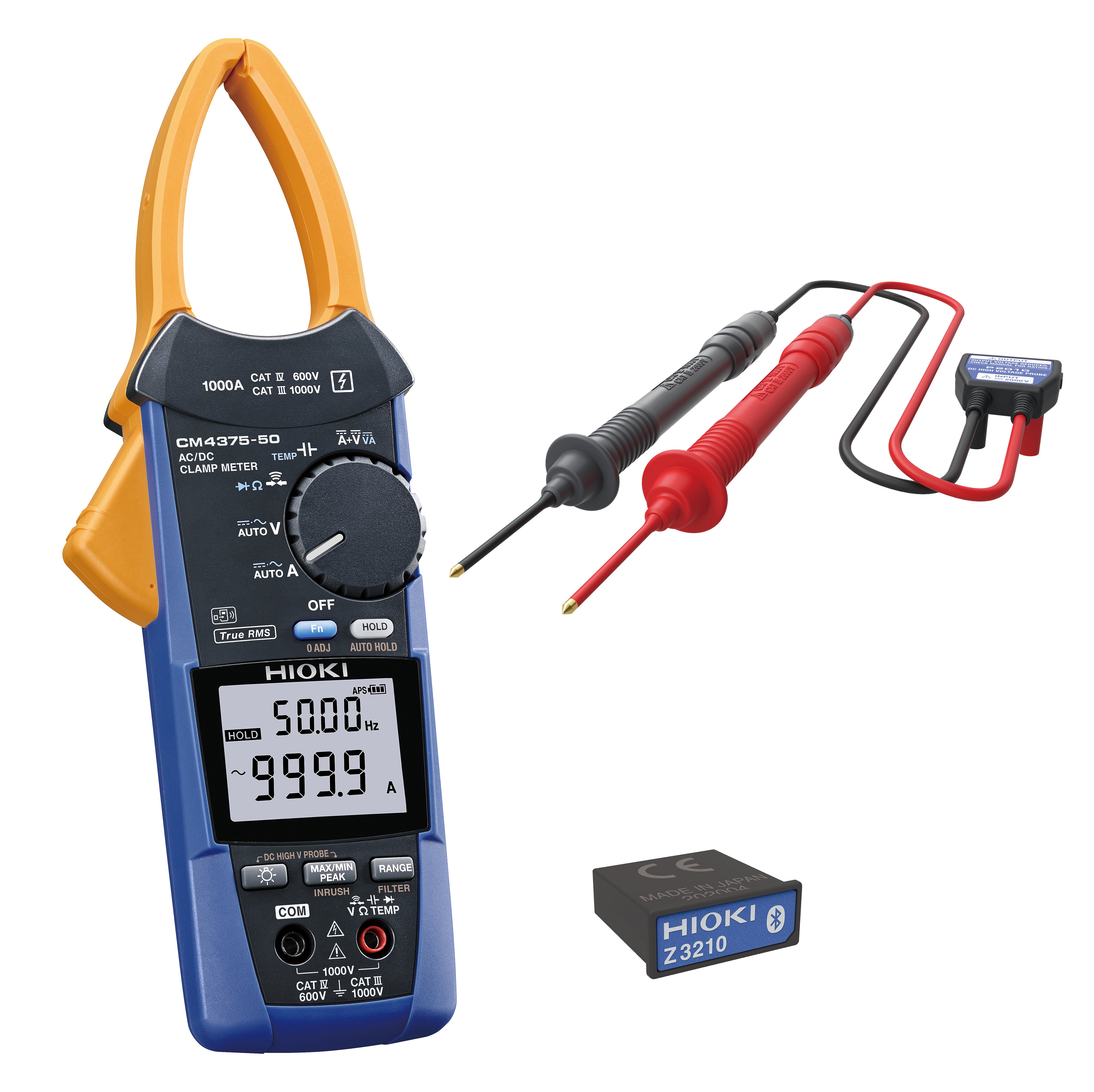

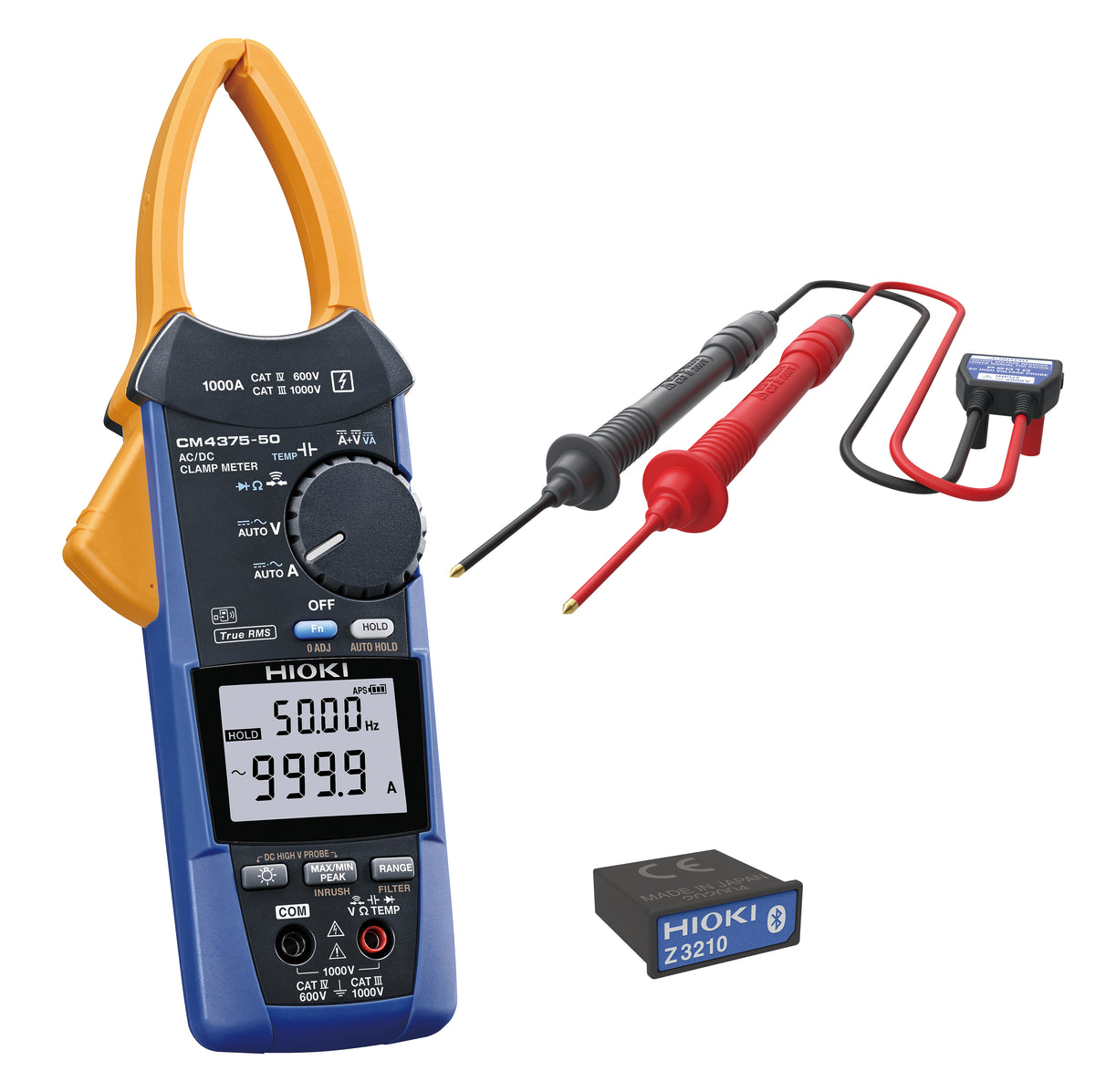

Zangenmessgeräte-Kit bestehend aus CM4375-50, Z3210 Bluetooth-Adapter und P2010 Hochspannungsteiler. 1000 A AC/DC, 34 mm Backendurchmesser, CAT IV 600 V / CAT III 1000 V, bis zu 2000 V DC CAT III mit P2010
Strommessung bis 1000 A AC/DC

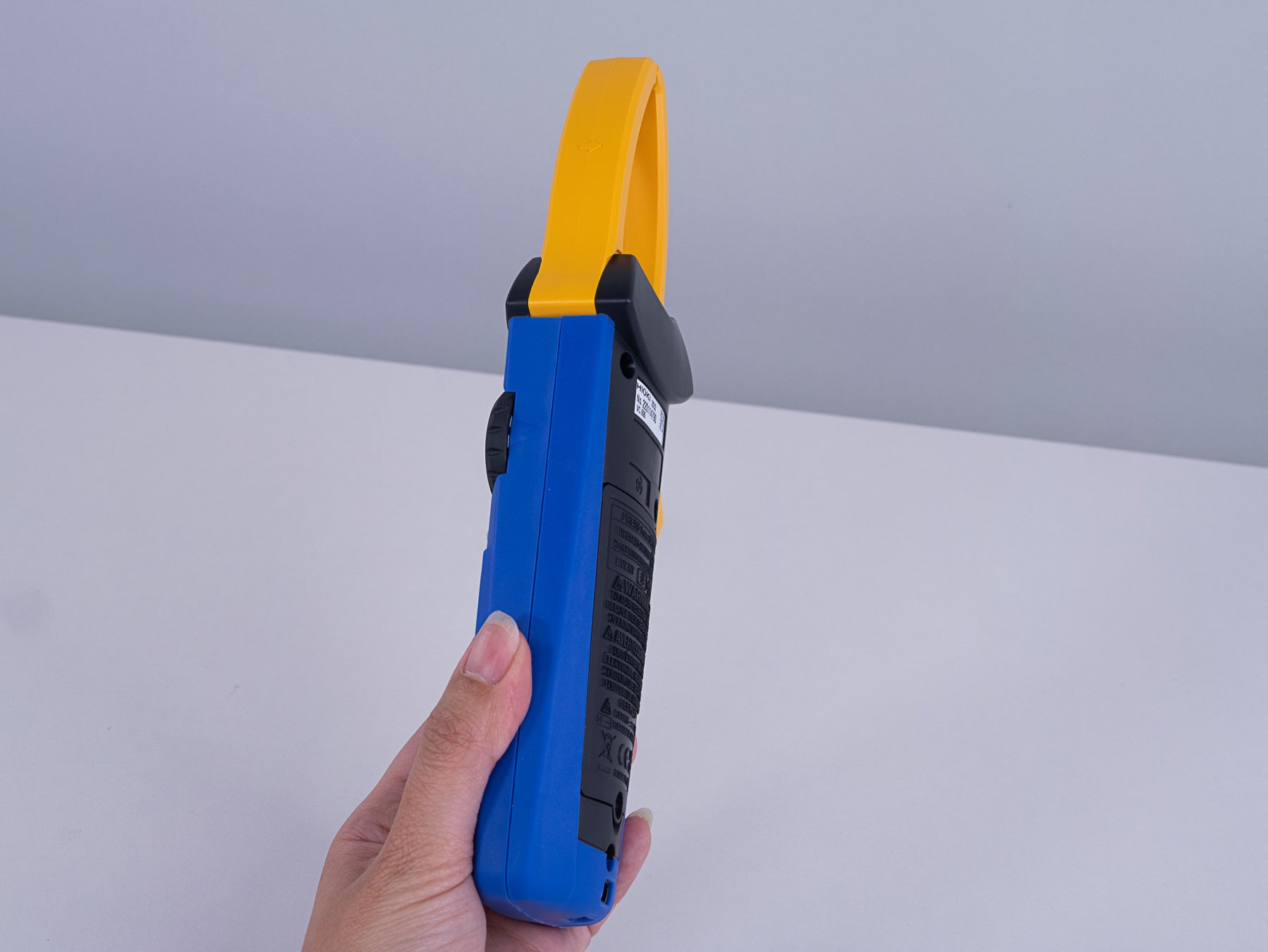

Superschlankes 34-mm-Backendesign für enge Räume
Spannungsmessung bis 1000 V AC/DC, bis 2000 V DC mit P2010
Sicherheitskategorie CAT IV 600 V / CAT III 1000 V und CAT III 2000 V mit P2010
Bluetooth-Kommunikation mit dem mitgelieferten Z3210-Adapter
Photovoltaik-Stringmessung bis 2000 V DC (CAT III)
Hochspannungsbatterietests mit DC bis zu 2000 V
Strom- und Spannungsmessung in der industriellen Energieverteilung

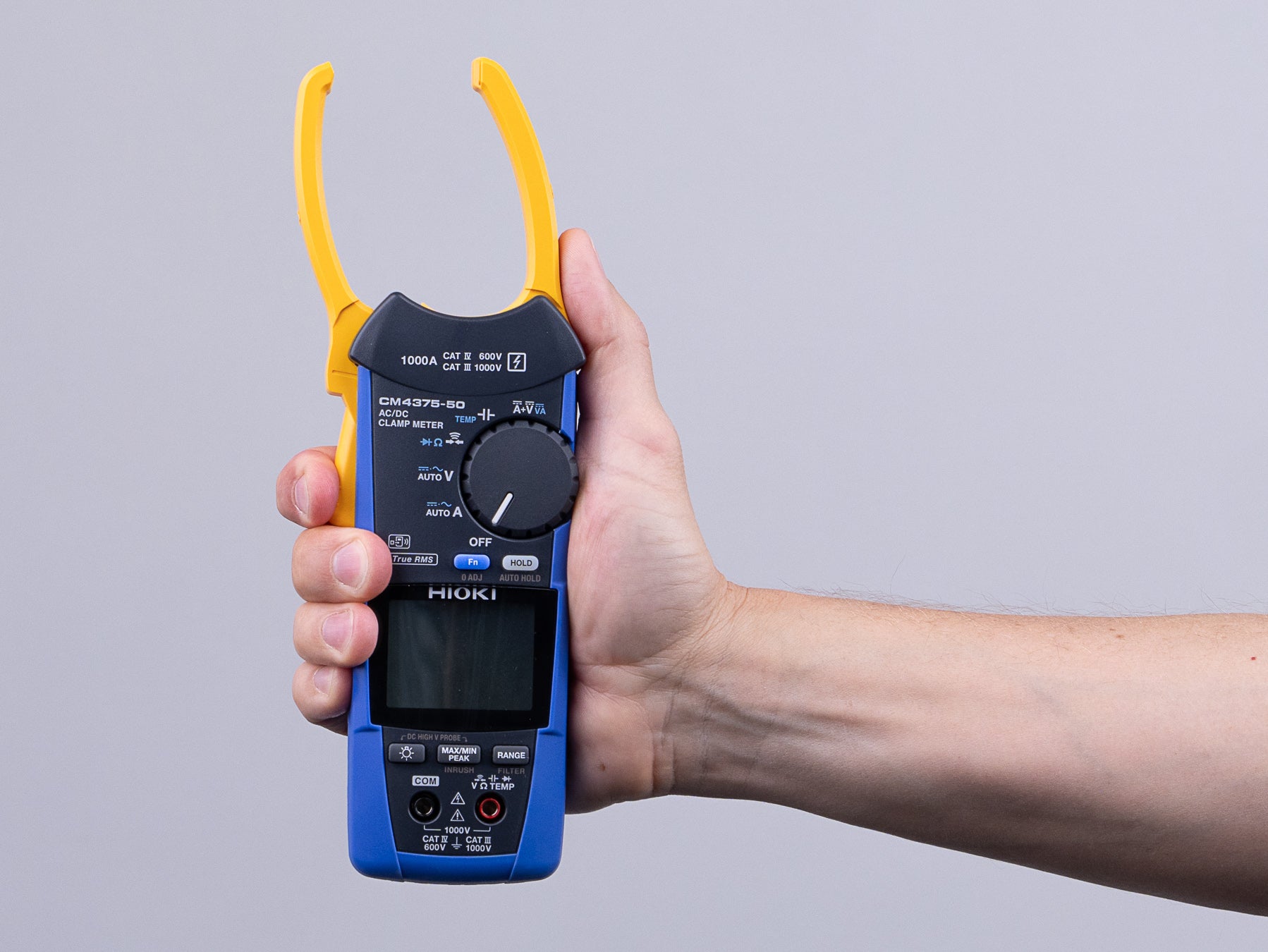

Einschaltstromprüfung für Motoren und große Anlagen

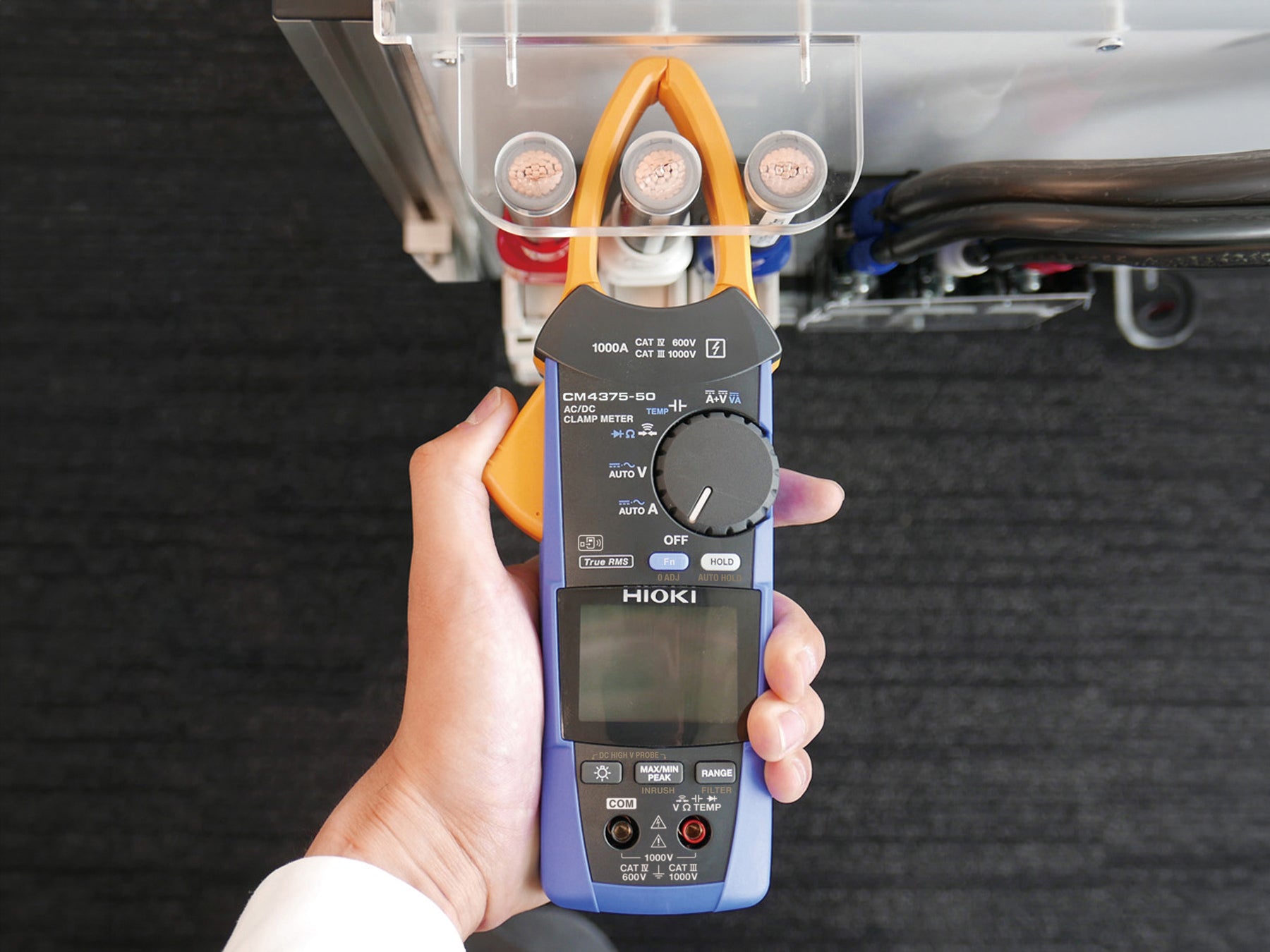

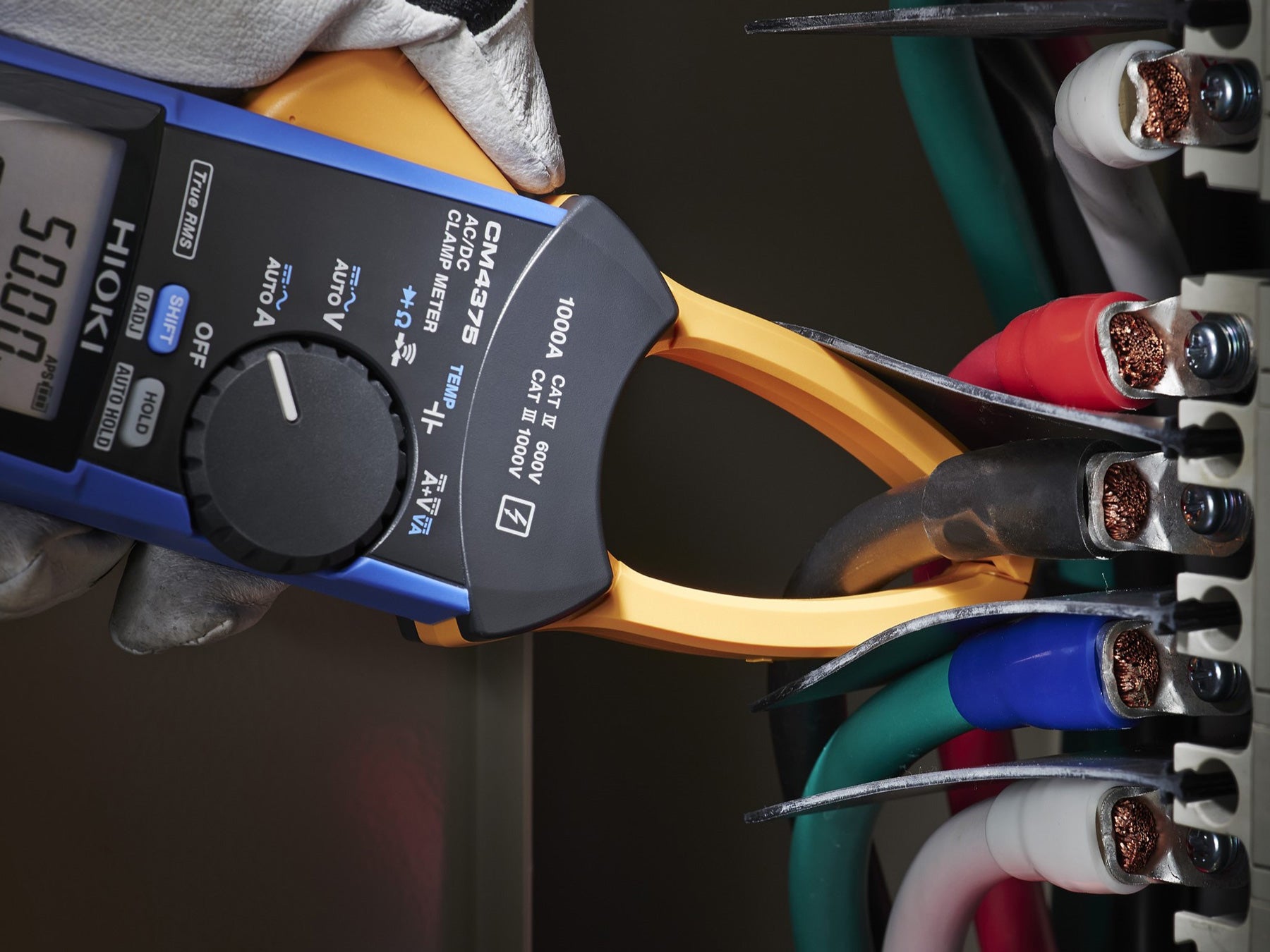

Das HIOKI CM4375-93 Zangenmessgerät PV-Kit wurde für Profis entwickelt, die eine präzise AC/DC-Strommessung und eine hohe Gleichspannungskapazität in einem Paket benötigen. Durch die Kombination des HIOKI CM4375-50 mit dem mitgelieferten Z3210 Bluetooth-Adapter und der P2010 Hochspannungssonde ist es gut für Photovoltaikanlagen, Hochspannungsbatterien, Industrieanlagen und EV-Ladesysteme geeignet. Seine schmalen Backen nehmen Leiter mit einem Durchmesser von bis zu 34 mm auf, während das kompakte Frontend mit einer minimalen Querschnittsgröße der Backen von 9,5 mm hilft, wenn Messpunkte zwischen eng beieinander liegenden Leitern liegen.
Mit dem mitgelieferten P2010 kann das Gerät in CAT-III-Umgebungen bis zu 2000 V DC messen, was sichere Tests von Photovoltaik-Strings und Hochspannungsbatterien ermöglicht. Ohne den P2010 deckt die Spannungsmessung bis zu 1000 V AC/DC industrielle Installationen und allgemeine Wartungsaufgaben ab. Die True-RMS-Technologie gewährleistet genaue Ergebnisse auch bei verzerrten Wellenformen.
Neben Strom und Spannung fungiert das HIOKI CM4375-93 auch als vielseitiges Multimeter: Es misst Widerstand, Kapazität, Durchgang, Diodenpolaritätsprüfung und Gleichstromleistung. In Photovoltaikanwendungen, Batteriesystemen und anderen anspruchsvollen Gleichstromumgebungen ermöglicht dies die Überprüfung von elektrischen Werten und Leistungsbedingungen mit einem einzigen Gerät. Ein K-Thermoelement wie das optionale DT4910 Thermoelement (K) kann auch zur Temperaturmessung verwendet werden. Automatische AC/DC-Erkennung und erweiterte Anzeigefunktionen wie Max/Min/Avg, PEAK-Werte, Filterfunktion, manuelle/automatische Haltefunktion und Gut/Schlecht-Beurteilung vereinfachen tägliche Aufgaben und sparen Zeit.
Die mitgelieferten L9300-Prüfleitungen wurden unter Berücksichtigung des Benutzers entwickelt. Ihr Schiebemechanismus ermöglicht das Ausfahren oder Einziehen der Metallspitzen, wodurch abnehmbare Kappen und das Risiko, sie zu verlieren, der Vergangenheit angehören. Dies vereinfacht die Handhabung und ermöglicht einen sicheren Wechsel zwischen kurzen Spitzen für höhere CAT-Kategorien und vollständig ausgefahrenen Spitzen für enge Messpunkte. Die Displaybeleuchtung erleichtert das Ablesen in schlecht beleuchteten Verteilerkästen, Schaltschränken und Serviceumgebungen. Der breite Betriebstemperaturbereich von -25 °C bis 65 °C ist vorteilhaft für Arbeiten im Freien und für Messaufgaben in Installationen, die höheren Temperaturen ausgesetzt sind.

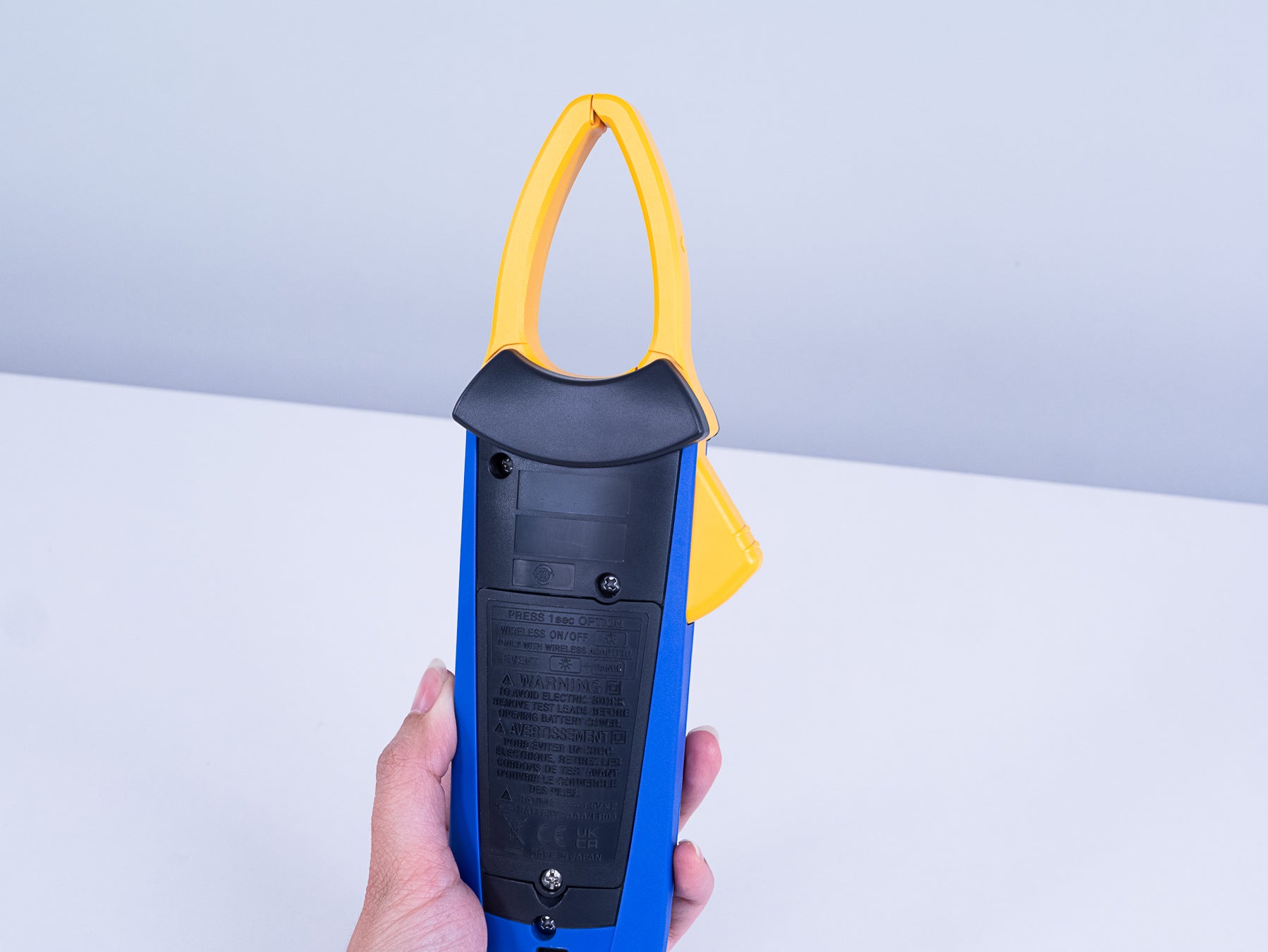

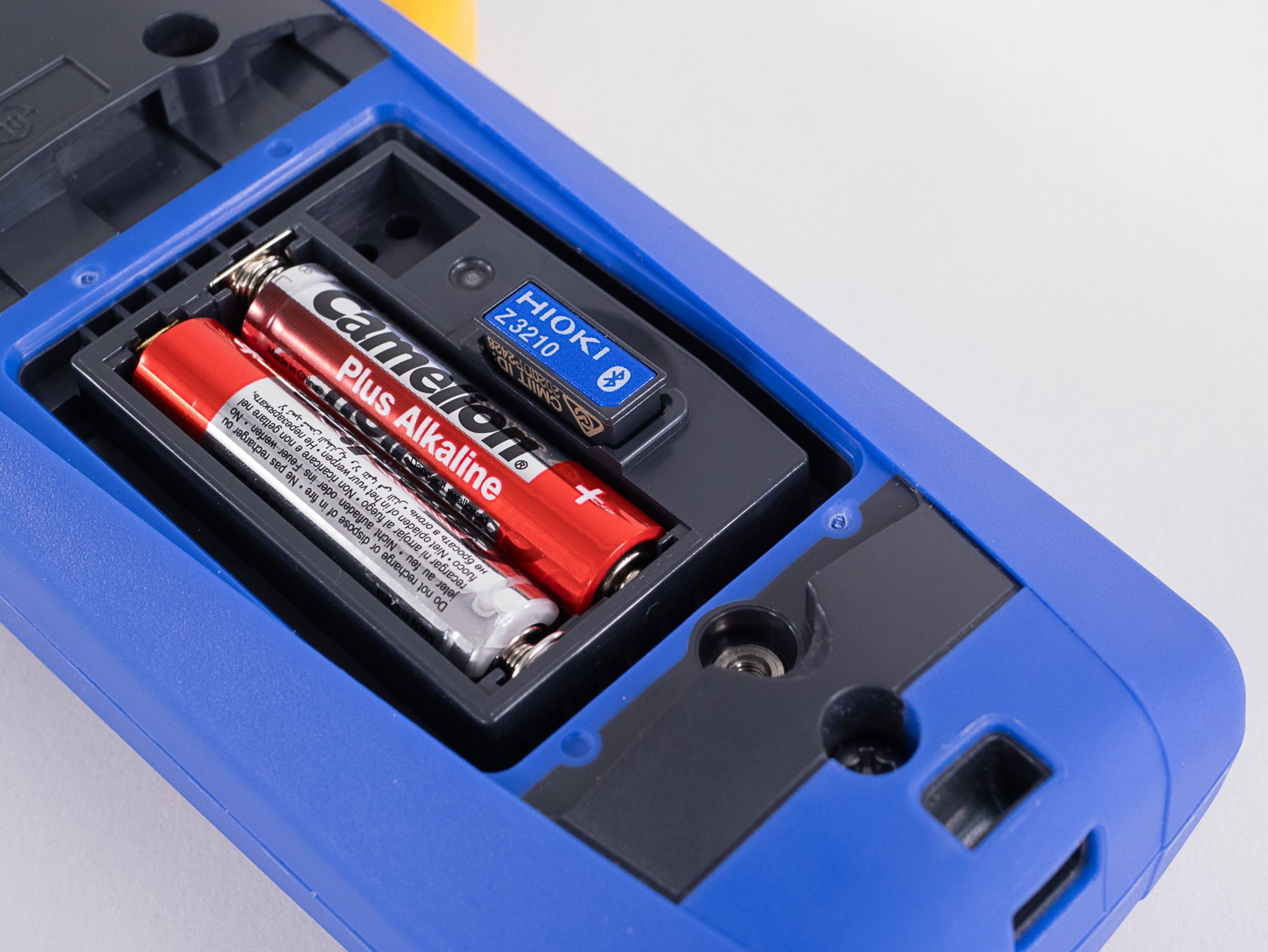

Der mitgelieferte Z3210 Bluetooth-Adapter unterstützt die drahtlose Übertragung von Messwerten an ein Smartphone oder Tablet. Mit der kostenlosen GENNECT Cross App für Android und iOS können Messwerte direkt vor Ort gespeichert, dokumentiert und für Serviceberichte oder die spätere Verarbeitung vorbereitet werden. Bei Messungen in Photovoltaik- oder Hochspannungsumgebungen können Live-Werte auf dem Mobilgerät angezeigt werden, auch wenn die Instrumentenanzeige am Messpunkt schwer abzulesen ist. Die App unterstützt auch die Anzeige von Stromwellenformen sowie die harmonische Analyse zur Fehlerbehebung. Darüber hinaus können Messwerte mithilfe der HID-Funktionalität direkt in Excel oder andere Anwendungen übertragen werden.

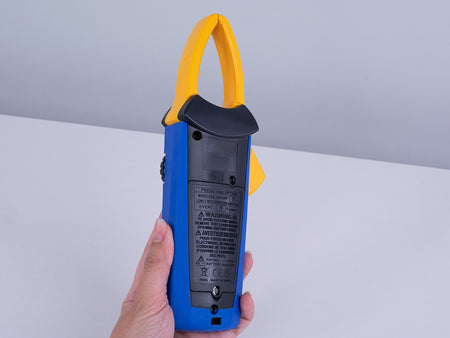

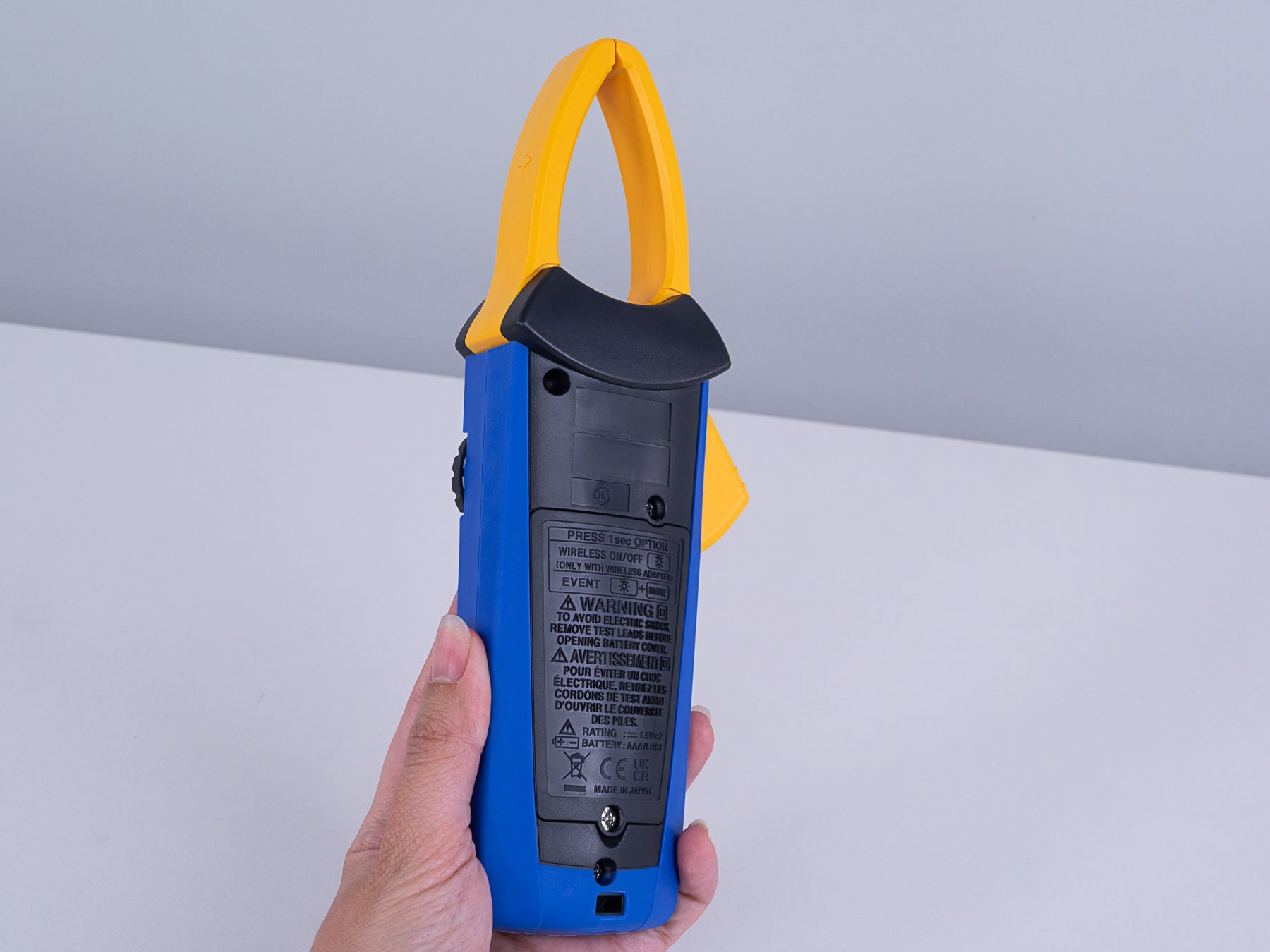

Das CM4375-93 entspricht CAT IV 600 V / CAT III 1000 V und unterstützt mit dem P2010 auch CAT III 2000 V. Sein robustes Gehäuse ist nach IP54 gegen Staub und Spritzwasser geschützt, was einen sicheren Betrieb auf Baustellen und unter rauen Außenbedingungen gewährleistet.
Die Erfahrung, die HIOKI in Jahrzehnten der Entwicklung und Herstellung von Zangenmessgeräten, Zangenmultimetern, Stromsensoren und Stromzangen gesammelt hat, fließt direkt in das CM4375-93 ein. Hergestellt in HIOKIs eigenen Fabriken in der Präfektur Nagano, Japan, steht es für präzise Messungen, robuste Konstruktion und ein Qualitätsniveau, das bei Photovoltaik- und Hochspannungsarbeiten sichtbar und spürbar ist.
CM4375-50 Zangenmultimeter
Z3210 Bluetooth-Adapter
P2010 Hochspannungsteiler
L9300 Messleitungen
C0203 Tragetasche
2 × AAA (LR03) Batterien
Bedienungsanleitung
Sicherheitshinweise
DT4910 Typ-K-Thermoelement
L4933 Kontaktsatz
L4934 Kleiner Krokodilklemmensatz
C0207 Tragetasche
L4930 Sicherheitsmessleitungen
L4935 Krokodilklemmensatz
L4936 Stromschienensatz
9804 Magnethalterungssatz
