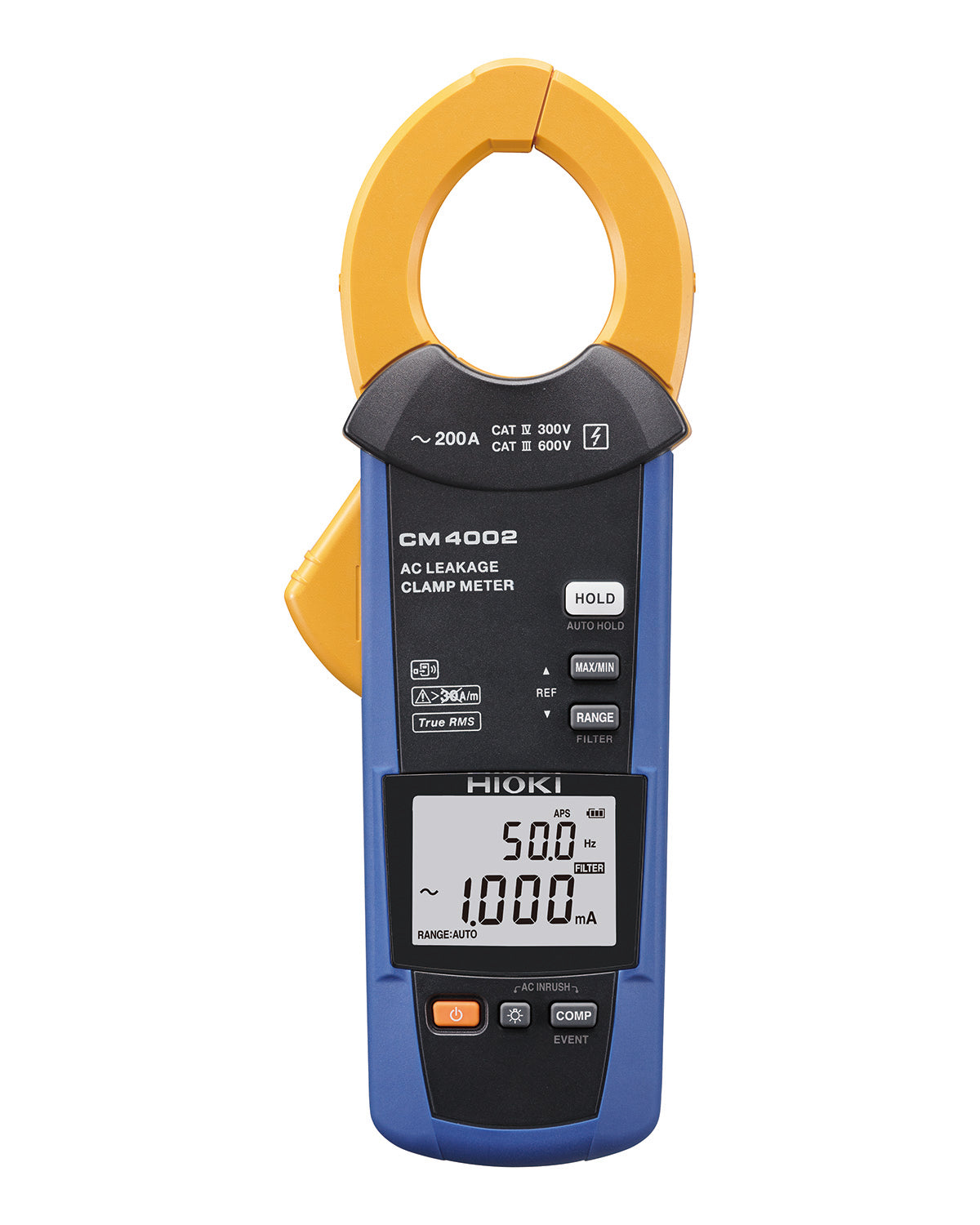

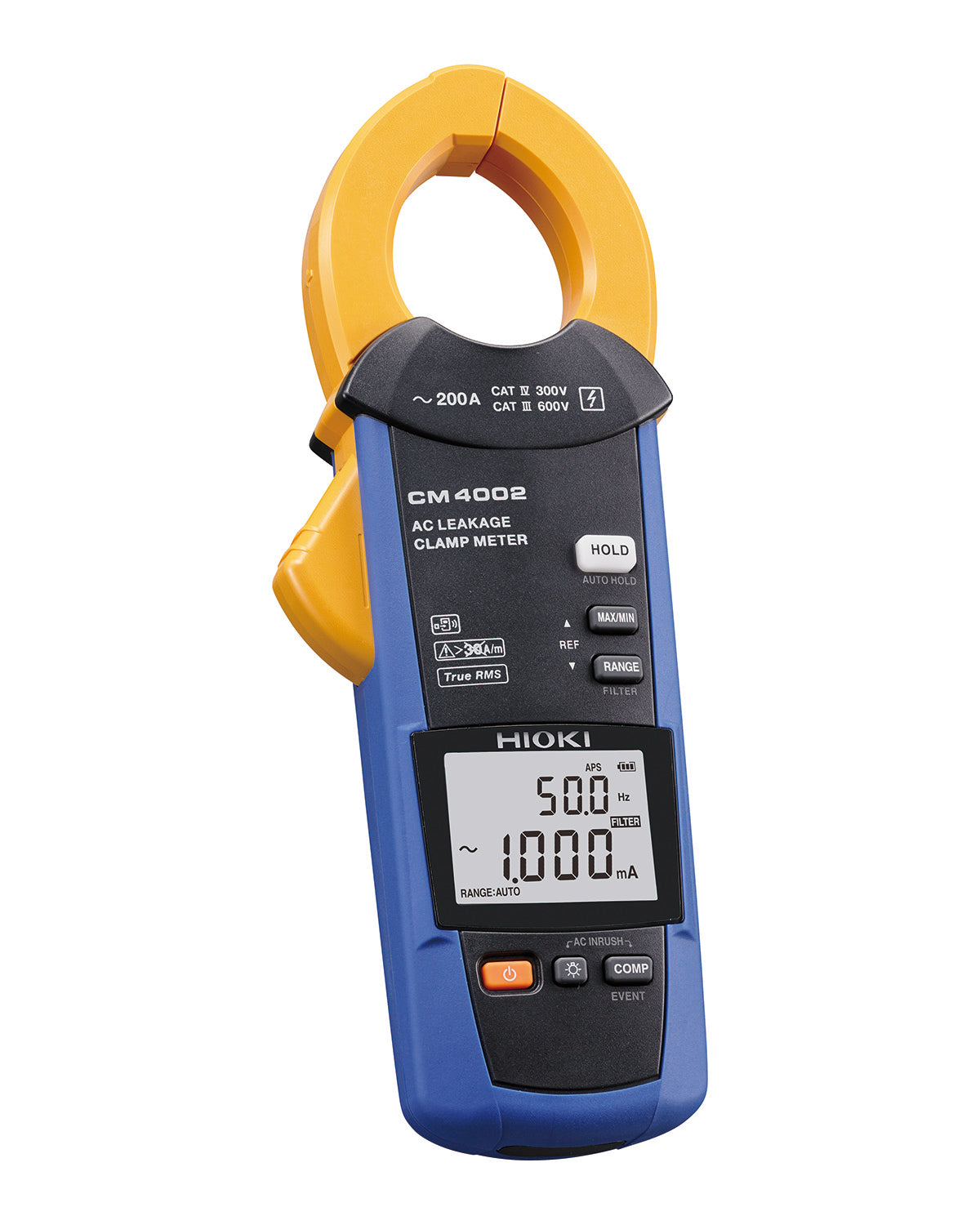

AC-Leckstromzange für μA-Leckstrom, 200 A
AC-Leckstromzange für μA-Leckstrommessungen von 60 μA bis 200 A, max. Leiterdurchmesser 40 mm, True RMS, 50/60 Hz Filter, Schwellenwertalarm, CAT IV 300 V / CAT III 600 V, optional Bluetooth über Z3210
• μA Leckstrommessungen von 60 μA bis 200 A
• Max. Leiterdurchmesser 40 mm
• 50/60 Hz Filter für stabile Leckstrommessung
• Schwellenwertalarm zur Leckerkennung
• Optionale Bluetooth-Kommunikation über Z3210
• Erkennung von Fehlerströmen, die zu unerwünschten RCD- oder FI-Schutzschalterauslösungen führen
• Fehlersuche bei Erdschlussströmen in elektrischen Anlagen
• Inspektion von Installationen gemäß IEC/EN 61557-13
• Messung kumulativer Fehlerströme in Stromkreisen mit mehreren Lasten
• Fehlerstromprüfung in Anlagen mit Wechselrichtern und Schaltnetzteilen

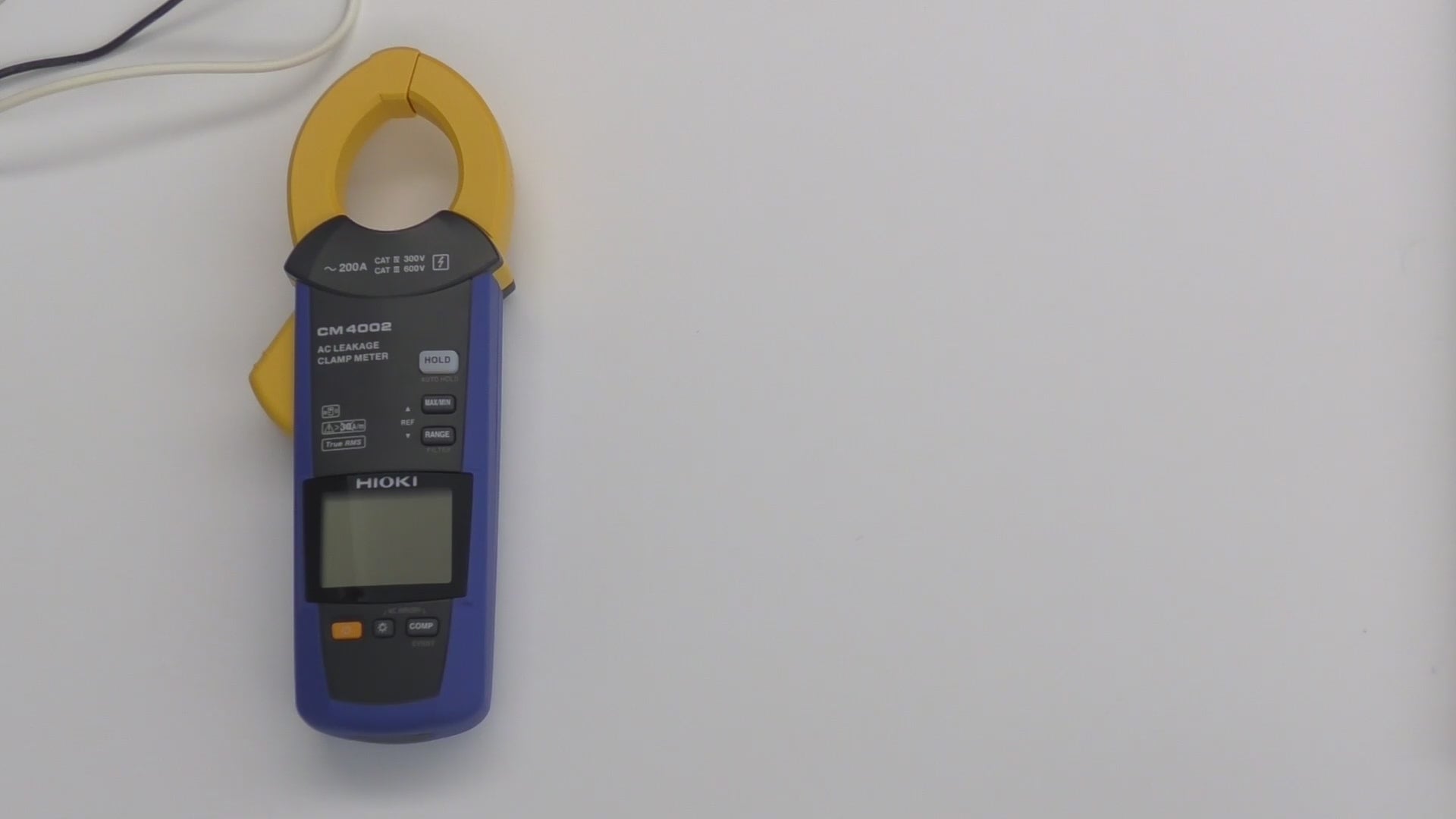

Fehlerströme in elektrischen Anlagen entstehen durch Geräte wie Schaltnetzteile, Filter und Wechselrichter und liegen oft unter dem Messbereich herkömmlicher Stromzangen, wodurch unklar bleibt, woher der Fehlerstrom stammt. Die HIOKI CM4002 AC-Leckstromzange misst Fehlerströme bis hinunter zu 60 μA und ermöglicht die Bewertung sehr kleiner Fehlerströme in elektrischen Anlagen.
Das Gerät bietet sechs Messbereiche von 6 mA bis 200 A AC, die sowohl Leckstrom- als auch Laststrommessungen abdecken. Fehlerströme können im Zusammenhang mit der RCD-Auslösung bewertet werden, während der Differenzstrom dem zum Erdpotential fließenden Reststrom entspricht und der Laststrom den Strom in einzelnen Leitern anzeigt.
Mit einem maximalen Leiterdurchmesser von 40 mm nimmt die CM4002 größere Leiter und mehradrige Kabel in Verteilungssystemen auf, bei denen Leckströme aus mehreren Stromkreisen gemessen werden müssen. Das Gerät ist für die Leckstrommessung unter Installationsbedingungen gemäß IEC/EN 61557-13 ausgelegt.
Die CM4002 deckt einen Frequenzbereich von 15 Hz bis 2 kHz ab, was die Messung höherfrequenter Leckströme ermöglicht, wie sie beispielsweise von Wechselrichtern und Schaltnetzteilen erzeugt werden. Ein wählbarer 50/60 Hz Filter unterdrückt höherfrequente Komponenten und isoliert den für die RCD-Auslösung relevanten Leckstrom.
Ein Schwellenwertalarm zeigt an, wenn ein definierter Leckstrompegel überschritten wird, und liefert eine Pass/Fail-Anzeige relativ zu einem benutzerdefinierten Grenzwert, was den Vergleich mit RCD-Auslösepegeln oder Installationsgrenzwerten unterstützt.
Das Display zeigt Strom und Frequenz gleichzeitig an. Es ist hintergrundbeleuchtet und unterstützt Messungen in Umgebungen mit schlechten Lichtverhältnissen. Zusätzliche Funktionen umfassen Auto Hold, Max/Min/Avg-Aufzeichnung, Einschaltstrommessung und Spitzenwertaufzeichnung zur Erfassung transienter Stromspitzen.
Mit CAT IV 300 V / CAT III 600 V ist die CM4002 für Messungen in festen Installationen, Verteilerschränken und elektrischen Systemen in Wohn-, Gewerbe- und Industrieumgebungen vorgesehen.
Die Bluetooth-Kommunikation ist mit dem optionalen Bluetooth-Adapter Z3210 verfügbar. Messdaten können zur Dokumentation und weiteren Verarbeitung, einschließlich Annotation und Berichtserstellung, an ein Smartphone oder Tablet übertragen werden. Messwerte können auch in Echtzeit auf einem Smartphone oder Tablet angezeigt werden, wenn das Gerät an Orten installiert ist, an denen das Display nicht gut sichtbar ist.
Der Z3210 unterstützt die HID-Funktionalität, die die direkte Eingabe von Messwerten in Excel oder andere Anwendungen ermöglicht. In diesem Modus wird der Adapter vom angeschlossenen Gerät als Bluetooth-Tastatur erkannt.
Entwickelt und hergestellt in Japan. Seit Jahrzehnten entwickelt HIOKI Stromsensortechnologien für präzise Messungen in elektrischen Systemen. Leckstromzangen, Stromzangen und Zangenmultimeter werden im werkseigenen Werk in der Präfektur Nagano, Japan, entwickelt und hergestellt. Die enge Integration von Entwicklung und Fertigung sowie die Kontrolle über Sensortechnik, Mechanik und Elektronik prägen die Geräte im täglichen Einsatz.
• CM4002 AC-Leckstromzange
• C0203 Tragetasche
• Bedienungsanleitung
• Sicherheitshinweise
• 2 × LR6 (AA) Alkaline-Batterien
• Z3210 Bluetooth-Adapter
