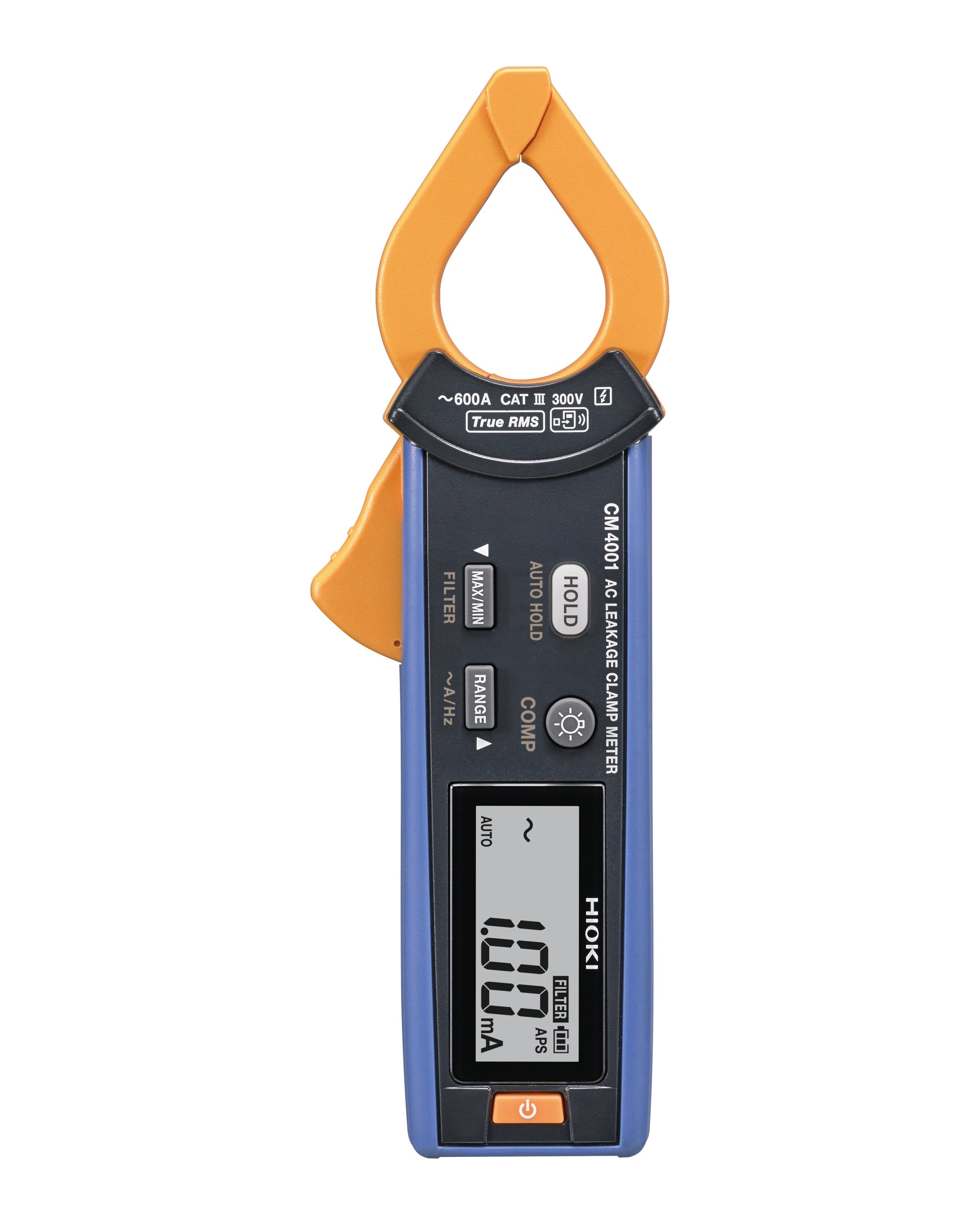

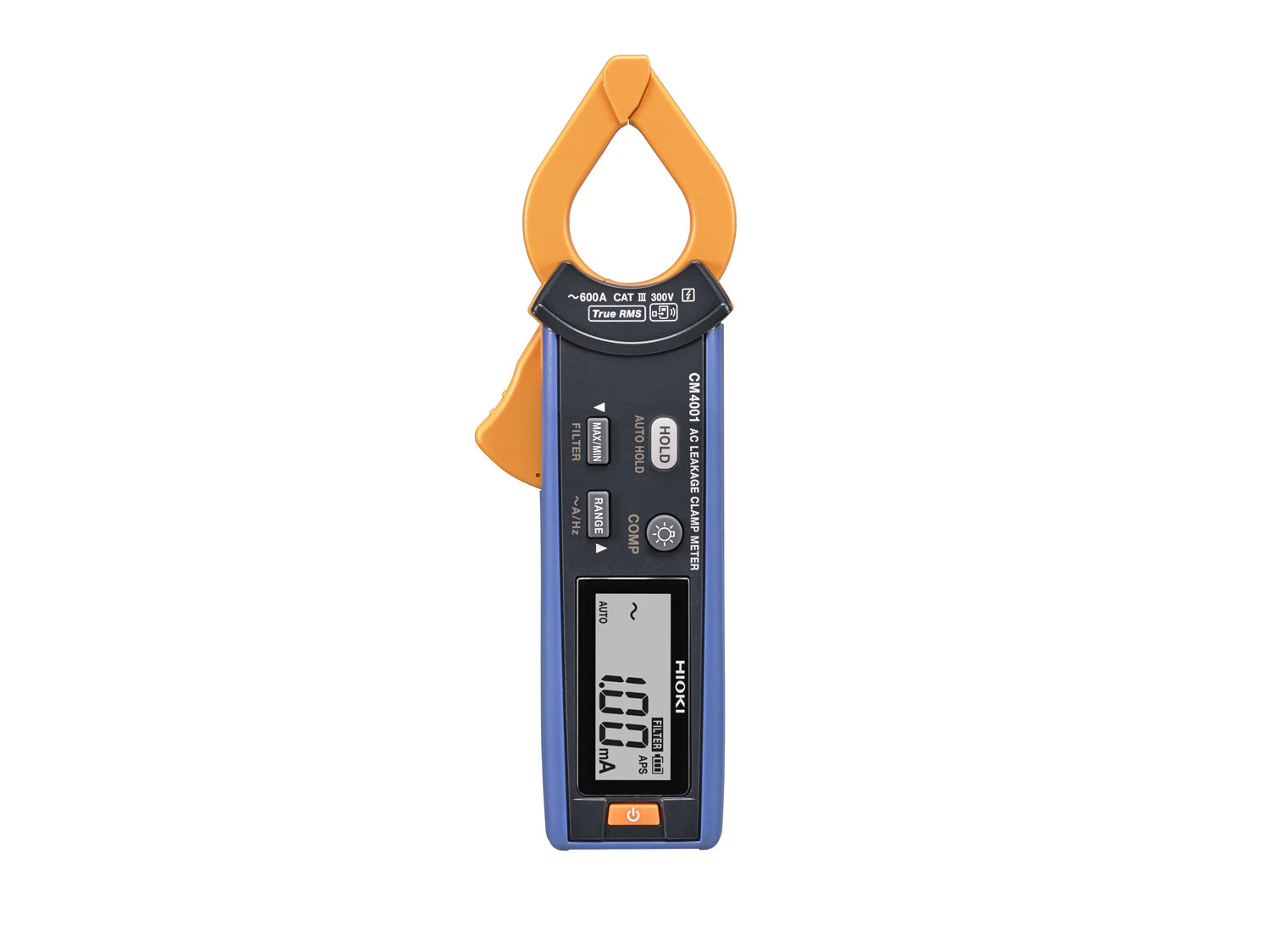

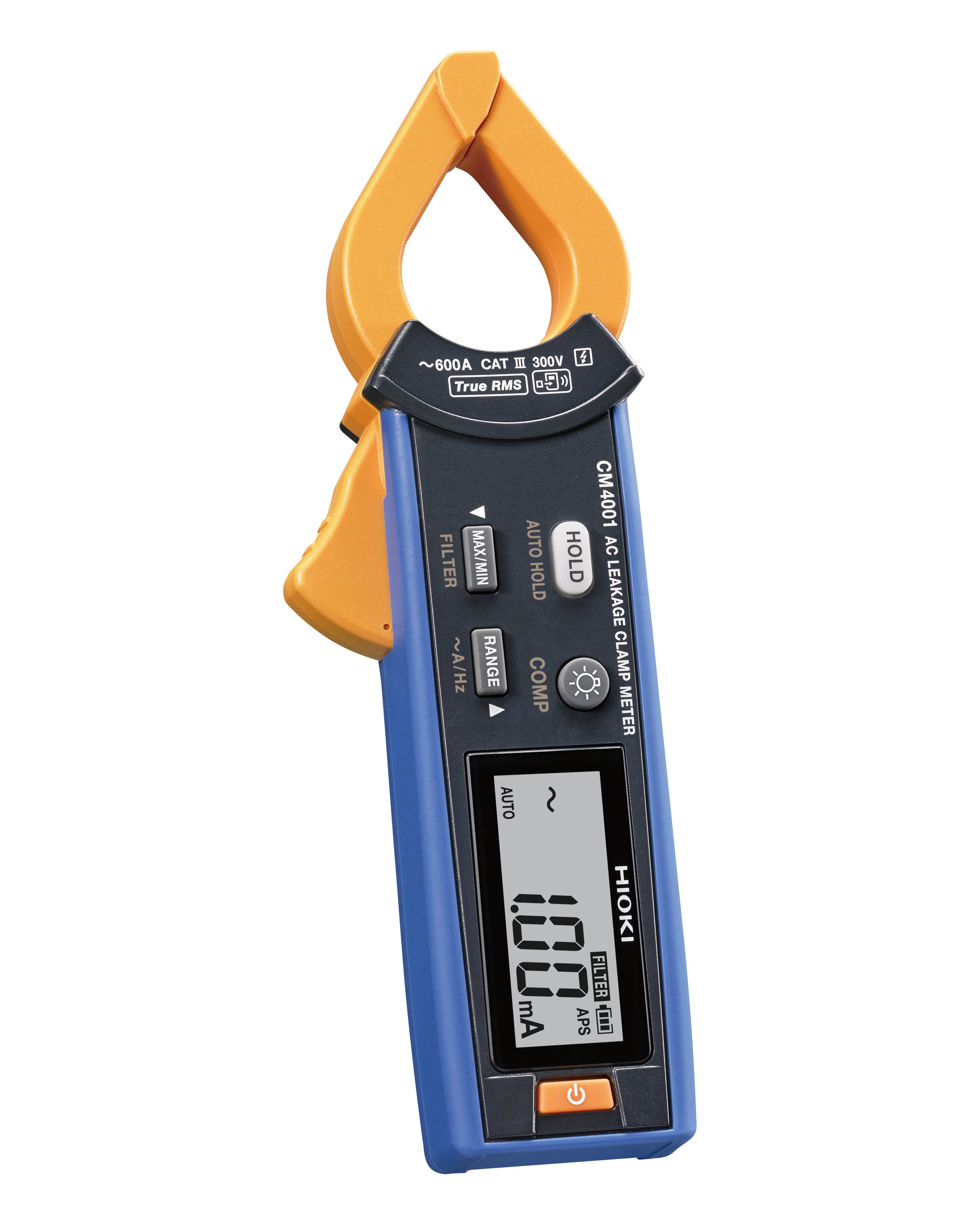

AC-Leckstromzange für Fehler- und Laststrom, 600 A
AC-Leckstromzange für Fehler- und Laststrommessungen von 600 μA bis 600 A, max. Leiterdurchmesser 24 mm, True RMS, 50/60 Hz Filter, Schwellenwertalarm, CAT III 300 V, optional Bluetooth über Z3210
• Leckstrommessung von 600 μA bis 600 A

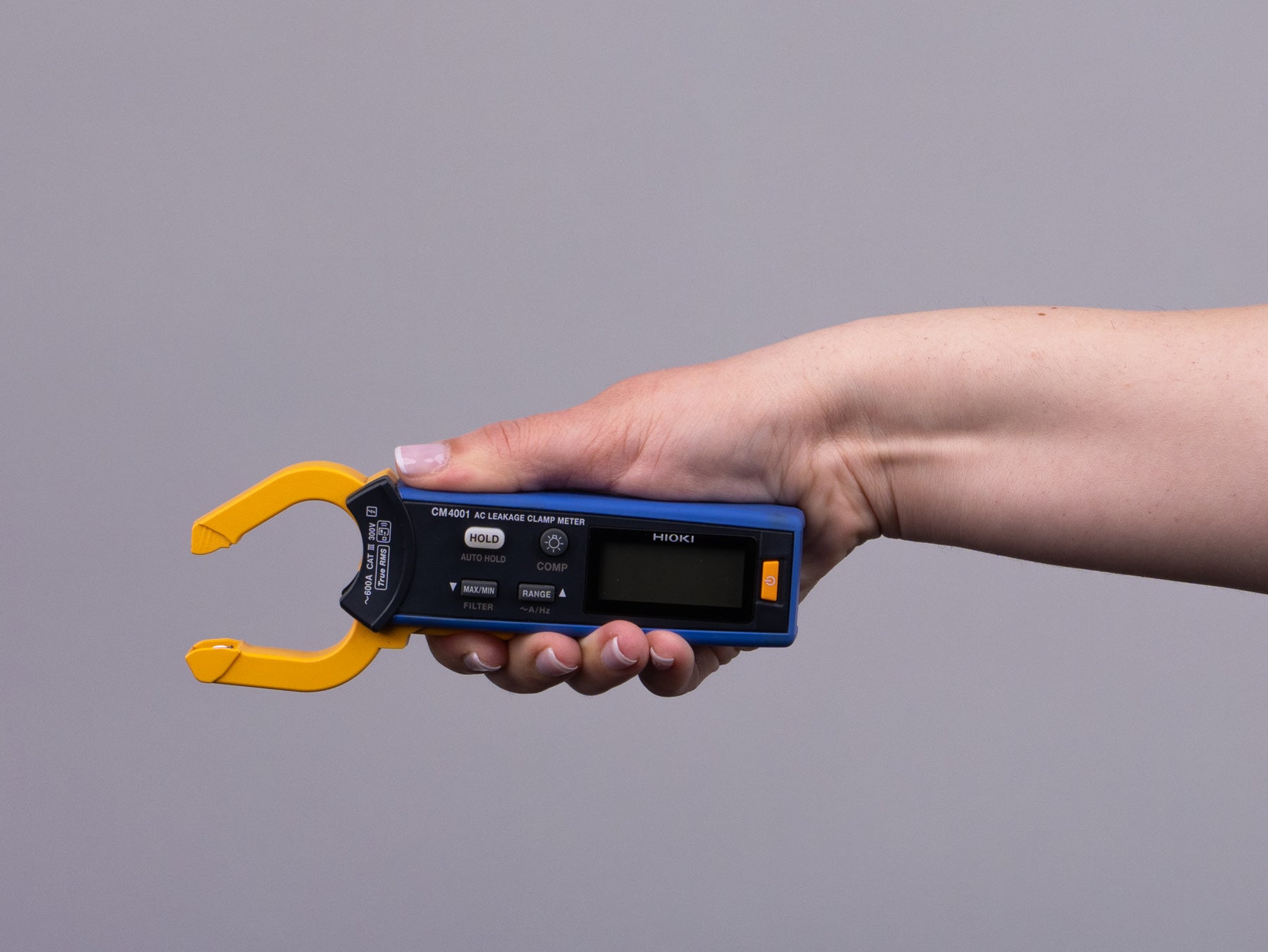

• Schmale Backen, max. Leiterdurchmesser 24 mm
• 50/60 Hz Filter für stabile Leckstrommessung
• Schwellenwertalarm zur schnellen Leckstromerkennung
• Optional Bluetooth über Z3210
• Überprüfung der Funktion von Fehlerstromschutzschaltern (RCDs) und FI-Schutzschaltern (GFCIs)
• Lokalisierung von Isolationsfehlern und Erdschlusspfaden

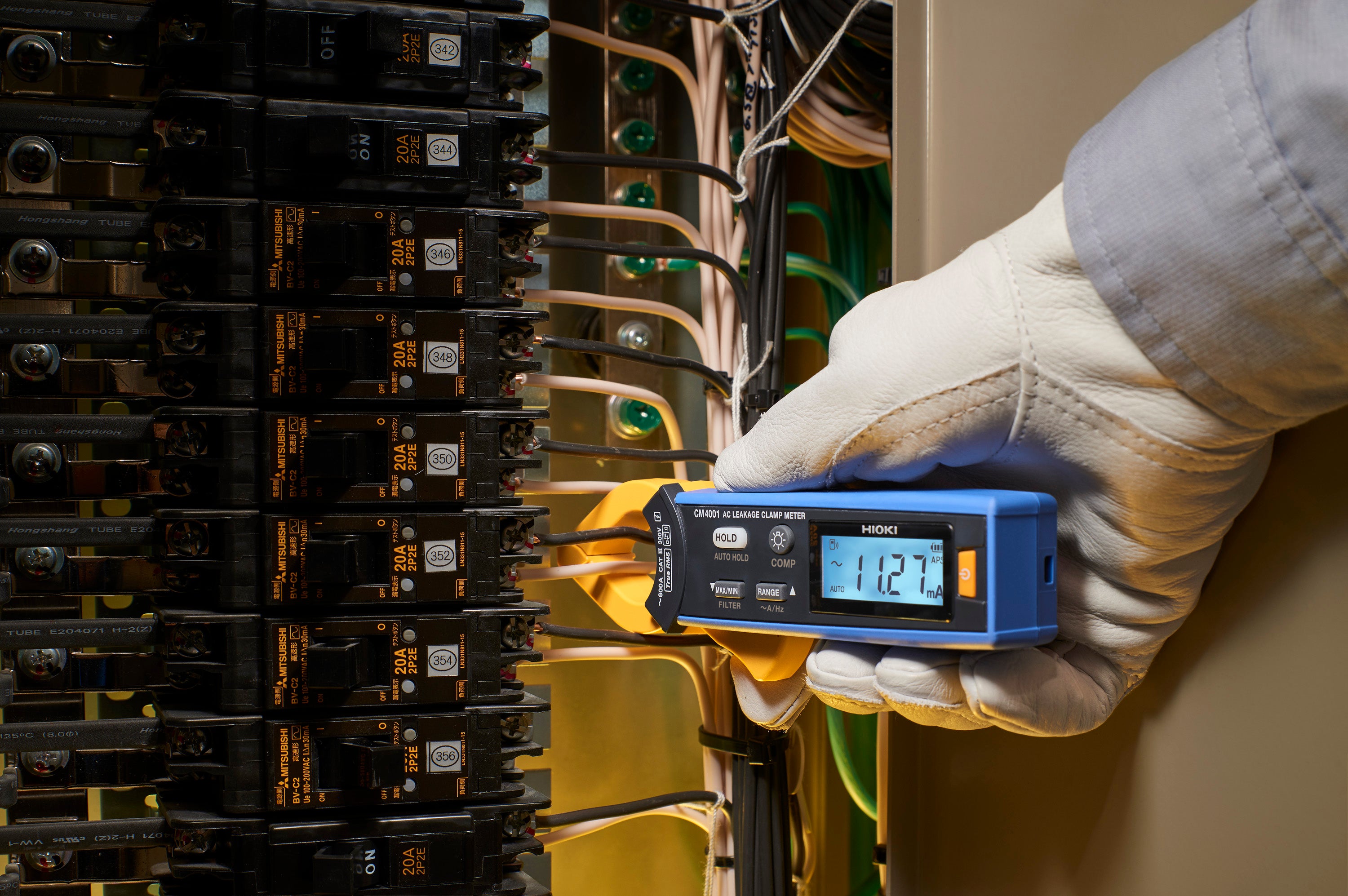

• Inspektion von Verteilerschränken und Schalttafeln mit begrenztem Platzangebot
• Messung des Laststroms und Überprüfung des Stromkreislastausgleichs
• Vergleich des Ableitstroms über mehrere Stromkreise während der Wartung

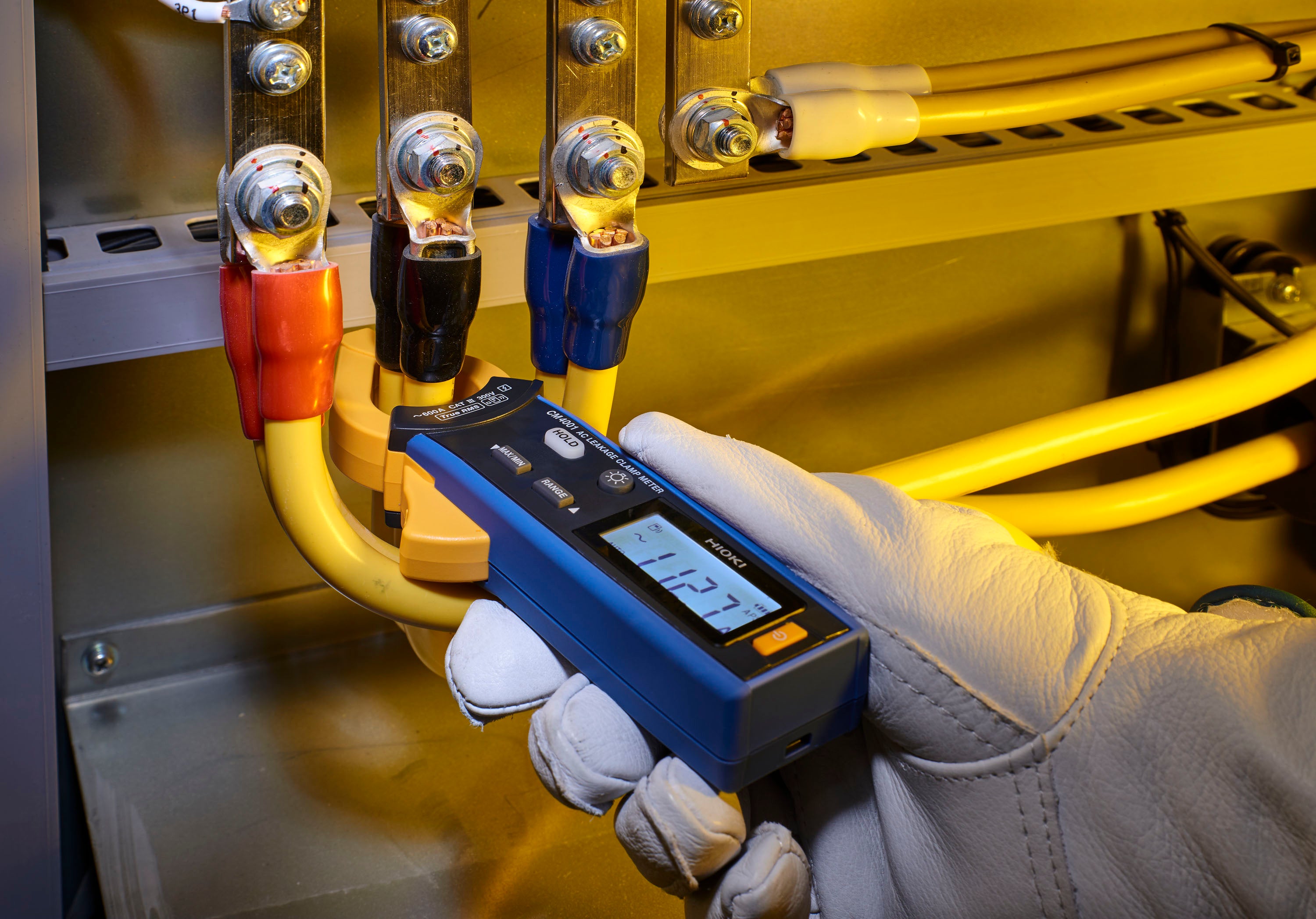

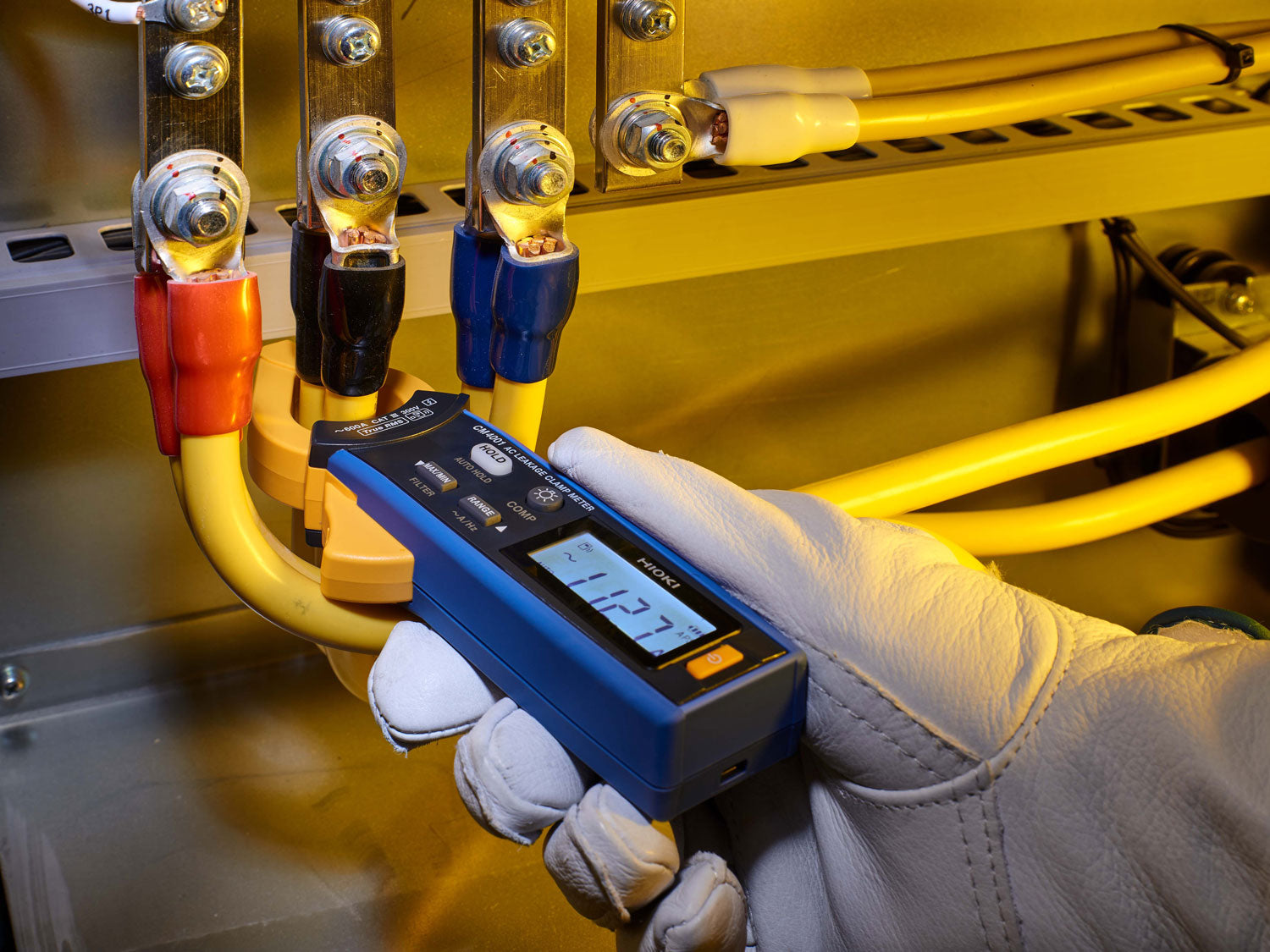

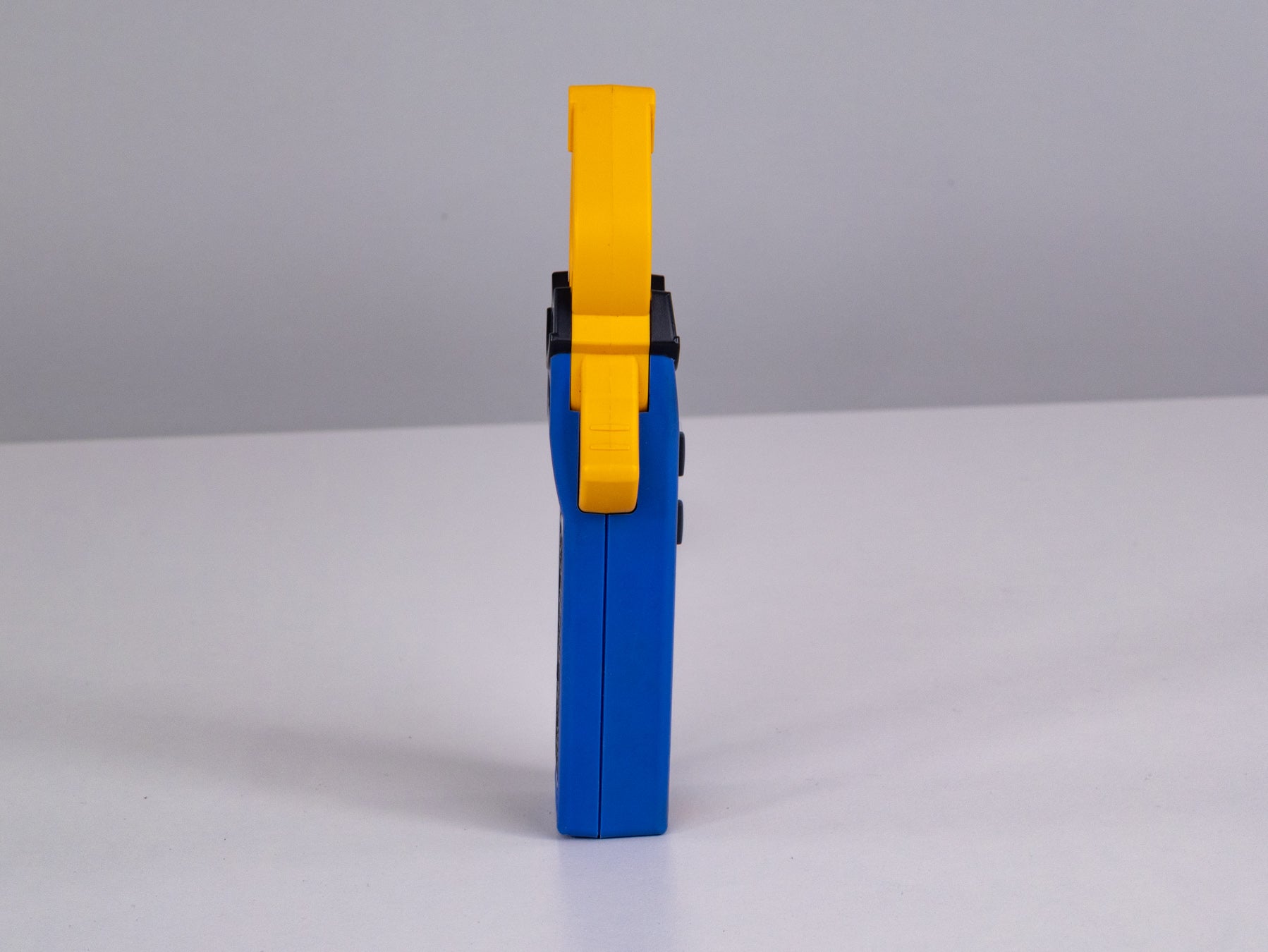

Ableitströme in elektrischen Installationen können zu unerwünschten RCD-Auslösungen, Isolationsfehlern oder unerwarteten Abschaltungen führen, die schwer nachzuvollziehen sind. Die HIOKI CM4001 AC-Leckstromzange misst Ströme von 600 μA bis 600 A, einschließlich sehr kleiner Leckströme in elektrischen Installationen. Ihre schlanken Backen mit einer Öffnung von 24 mm passen zwischen eng beieinander liegende Leiter und ermöglichen Messungen in beengten Installationsumgebungen wie Schaltschränken und Verteilertafeln.
Der CM4001 misst Ableit-, Differenz- und Lastströme mit True RMS-Erkennung. Wenn er um alle aktiven Leiter eines Stromkreises geklemmt wird, misst das Instrument den Differenzstrom (Fehlerstrom), um die Funktion von RCDs und GFCIs zu überprüfen. Das Anklemmen eines einzelnen Leiters ermöglicht die Laststrommessung zur Überprüfung der Stromkreislastbedingungen und zur Identifizierung ungewöhnlicher Stromaufnahmen in angeschlossenen Geräten.
Fünf AC-Strombereiche von 60,00 mA bis 600,0 A decken einen weiten Messbereich ab. Die Zange erkennt Ableitströme ab 600 μA und kann gleichzeitig Lastströme bis 600,0 A verarbeiten. Ihre Messbandbreite reicht von 40 Hz bis 1 kHz. Ein wählbarer Tiefpassfilter entfernt hochfrequente Komponenten, sodass der für RCD-Tests relevante 50/60 Hz Ableitstrom auch in Stromkreisen mit Wechselrichtern oder Schaltnetzteilen bewertet werden kann.

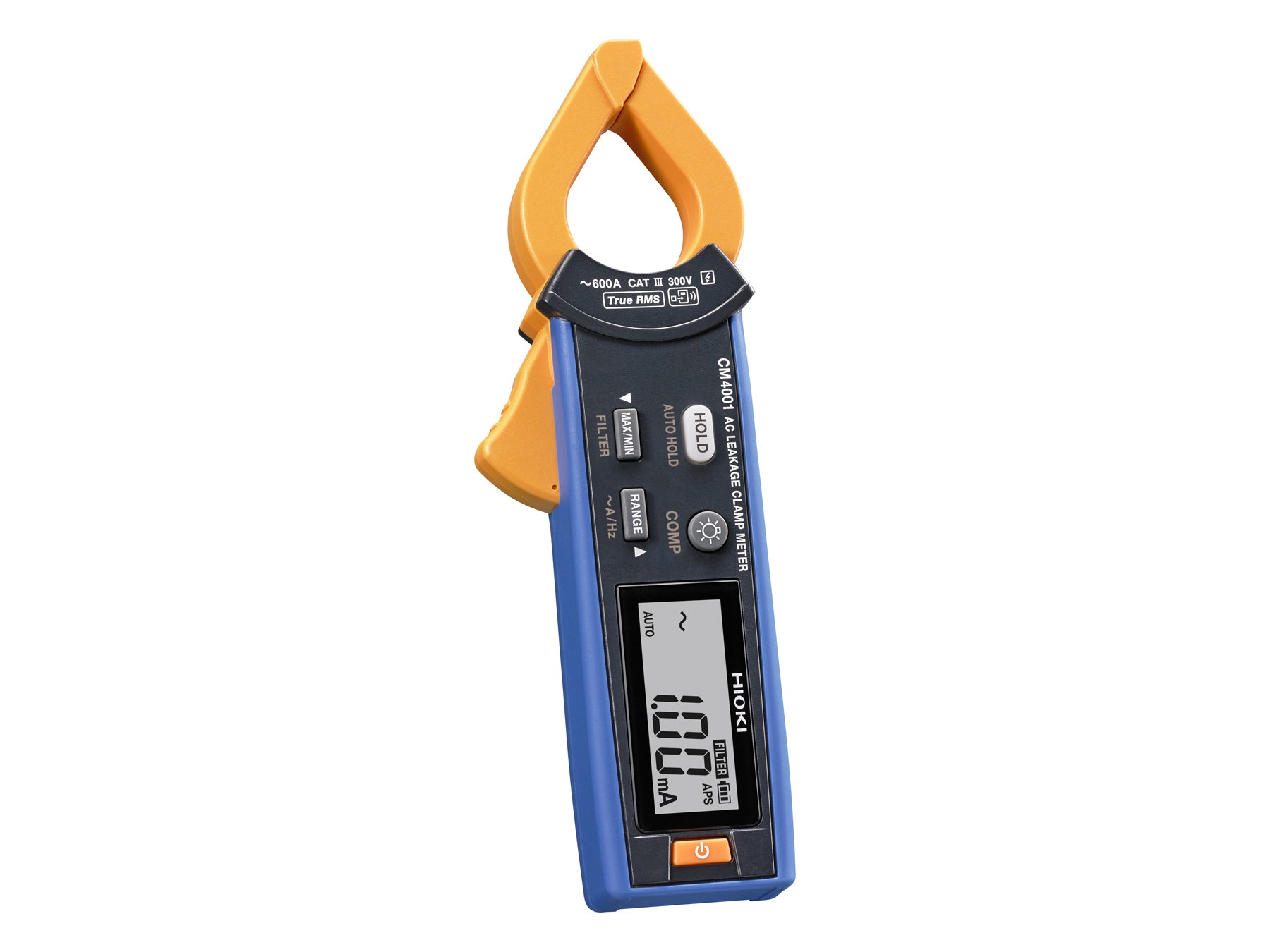

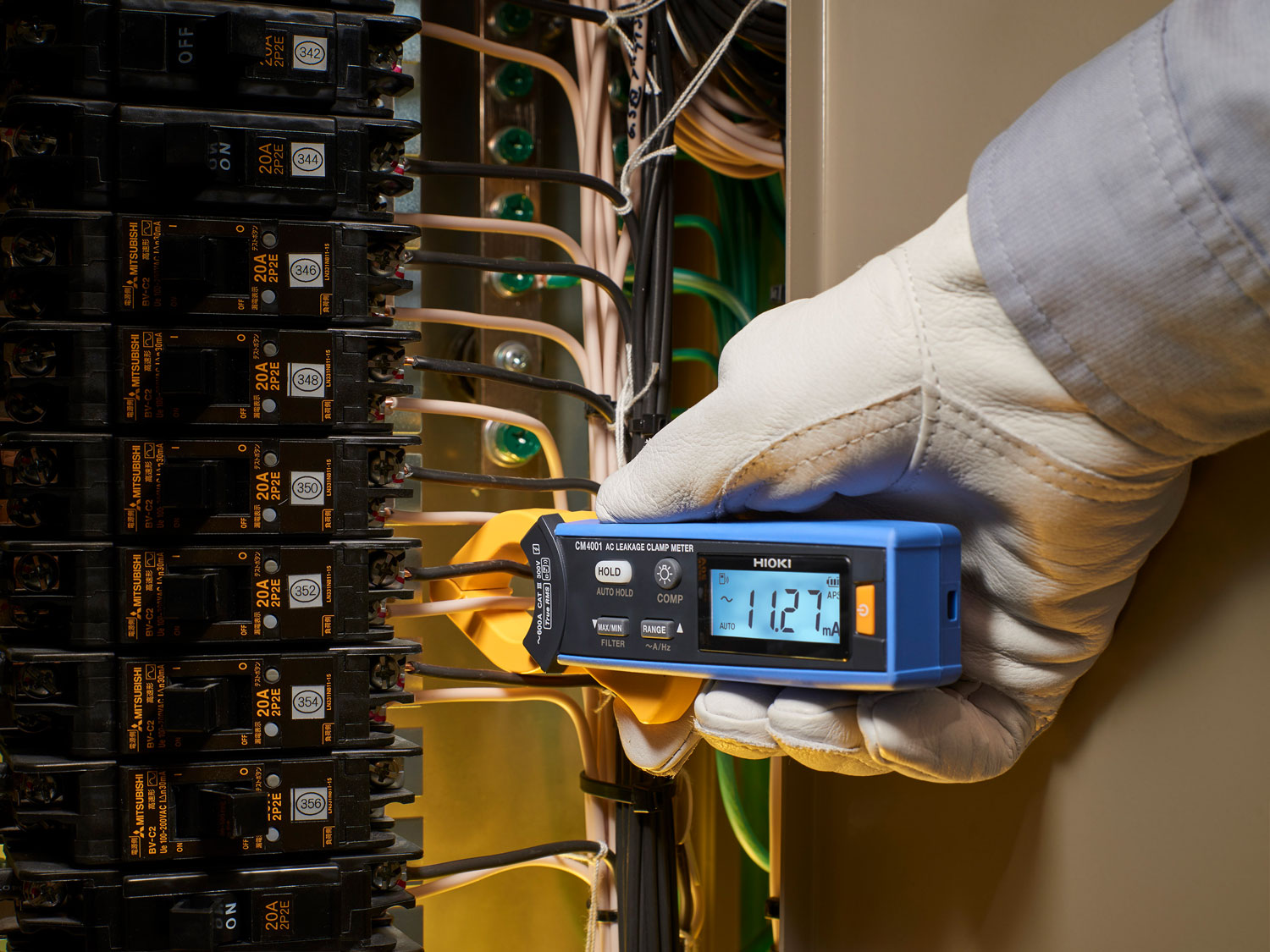

Die Komparatorfunktion bietet eine sofortige Gut/Schlecht-Anzeige mit roter Hintergrundbeleuchtung und Summer, wenn der voreingestellte Schwellenwert überschritten wird. Weitere Funktionen sind Frequenzmessung, Auto Hold, Max/Min/Avg-Speicher, Einschaltstrommessung (bis 150 ms) und Spitzenwerterfassung.
Mit CAT III 300 V ist der CM4001 für Messungen in festen Installationen, Verteilerschränken und Schalttafeln in Wohn-, Gewerbe- und Industrieumgebungen geeignet.
Mit dem optionalen Z3210 Wireless Adapter können Messdaten über Bluetooth an die GENNECT Cross App übertragen werden, um sie zu protokollieren, zu kennzeichnen und als PDF vor Ort zu melden.
HIOKI-Stromzangen werden in Japan entwickelt und hergestellt und in den firmeneigenen Anlagen in Nagano gebaut, wodurch eine konstante Messgenauigkeit, mechanische Präzision und langfristige Zuverlässigkeit gewährleistet werden.
• CM4001 AC-Leckstromzange
• Tragetasche
• Trageriemen
• Bedienungsanleitung
• Sicherheitshinweise
• 1 × LR03 (AAA) Alkalibatterie
• Z3210 Bluetooth Adapter
• CM4001-90 AC-Leckstromzange
• CM4002 AC-Leckstromzange
• CM4002-90 AC-Leckstromzange
• CM4003 AC-Leckstromzange
• CM4003-90 AC-Leckstromzange
