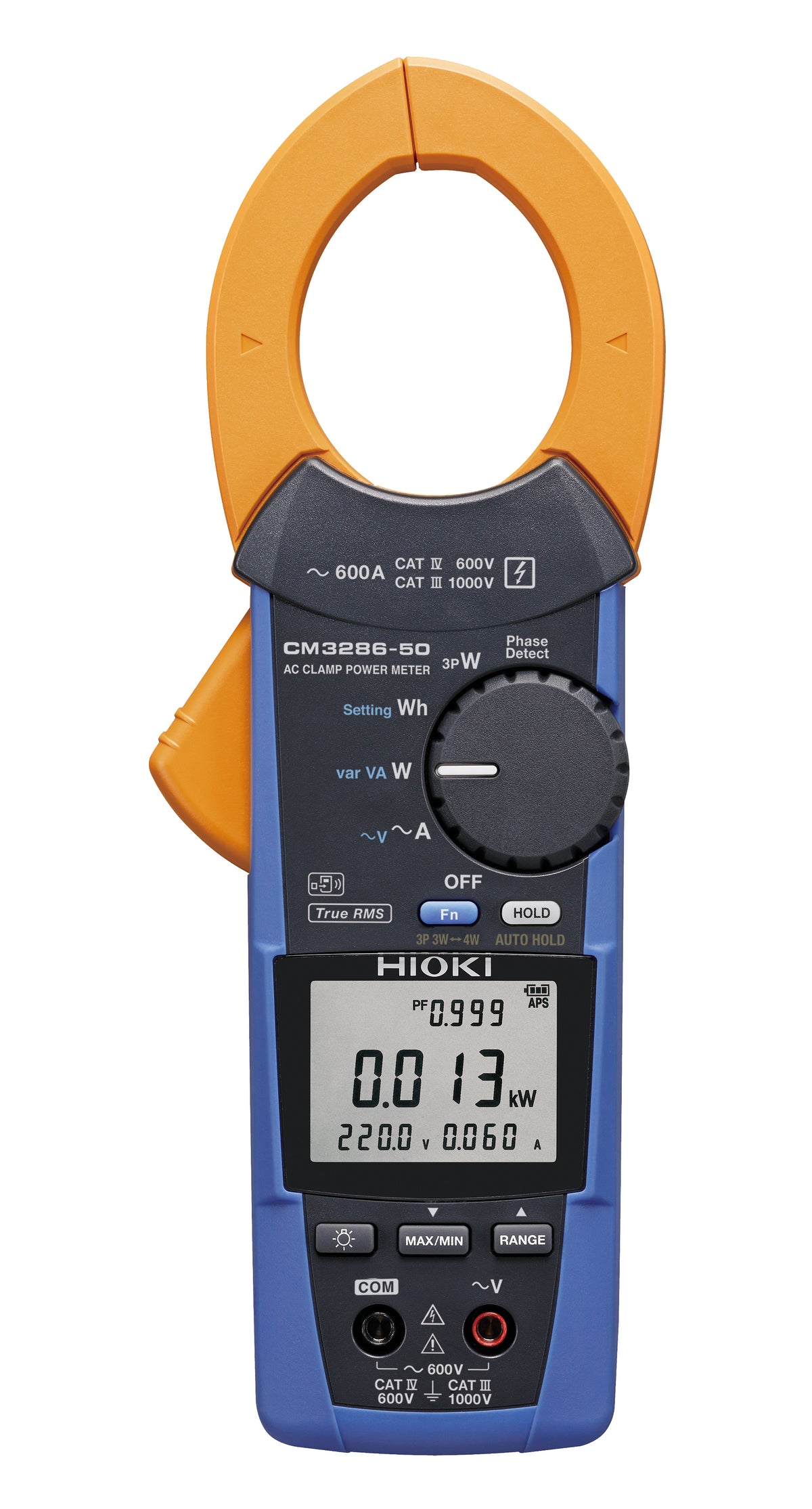

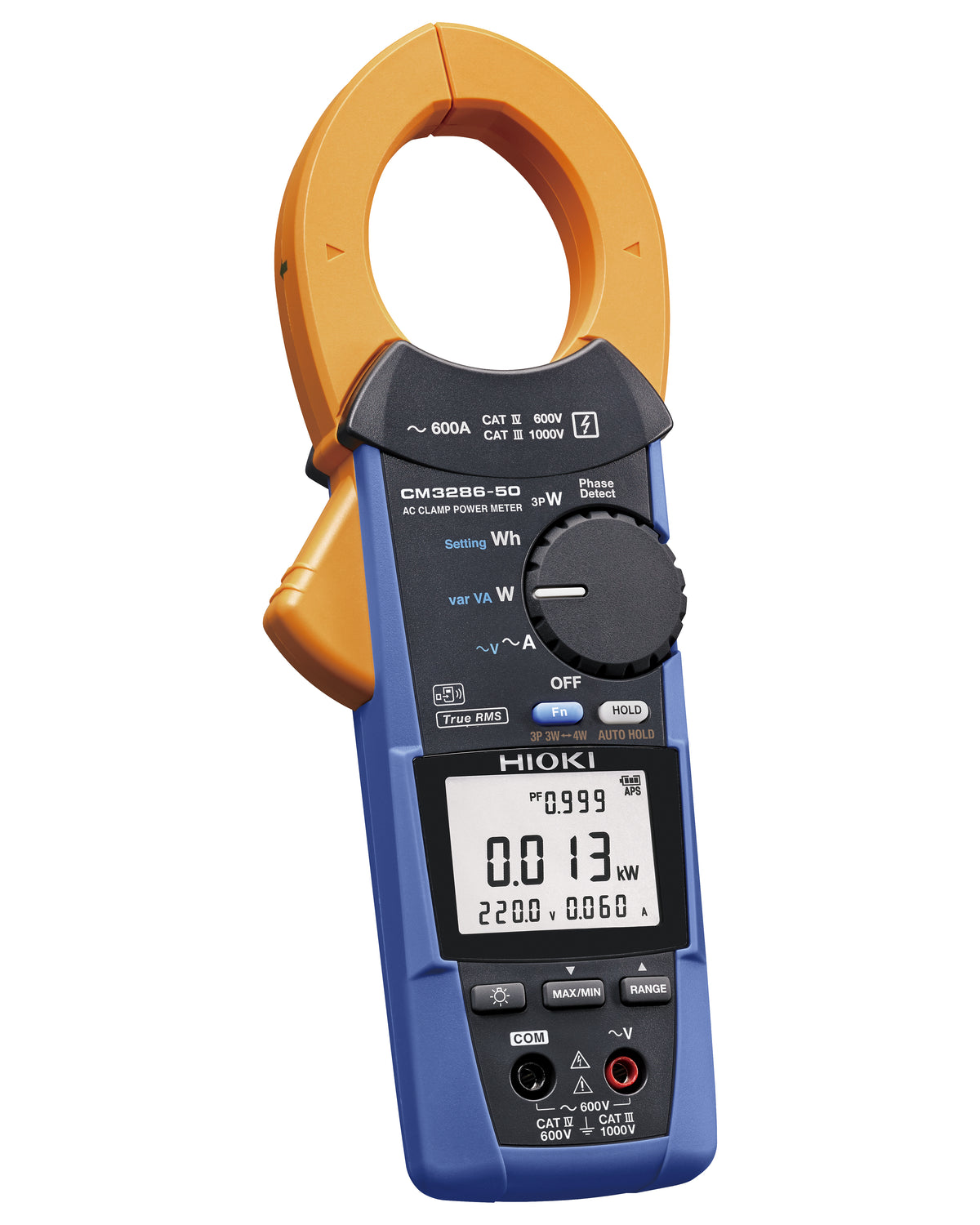

Leistungszangenmessgerät, 600 A, 360 kW
Leistungszangenmessgerät für Wirk-, Blind- und Scheinleistung, Leistungsfaktor und Phasenwinkel, Strom 60 mA bis 600 A, Spannung 80 V bis 600 V, Einphasen-Energiemessung, CAT IV 600 V, CAT III 1000 V, optional Bluetooth mit Z3210
• Einphasen-Leistungs- und Energiemessung mit Zangenstromsensor
• Einphasen-Leistungsmessung von 5 W bis 360 kW
• Leistungsschätzung in symmetrischen Drehstromsystemen
• Sequentielle Messungen für unsymmetrische Drehstromsysteme
• Unterstützt Dreileiter-Drehstrom- und Vierleiter-Drehstromkreise
• Überprüfung von Last und Stromverbrauch in einphasigen Stromkreisen
• Überprüfung des Leistungsfaktors und der elektrischen Last von Motoren und Geräten
• Fehlerbehebung in elektrischen Anlagen mittels Leistungs- und Phasenmessungen
• Leistungsbewertung in symmetrischen und unsymmetrischen Drehstromsystemen

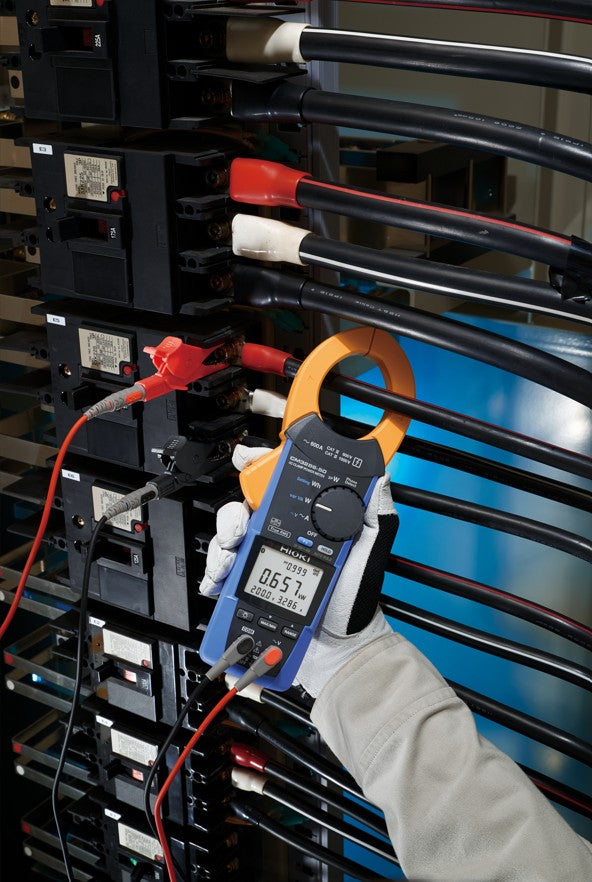

Das Leistungszangenmessgerät CM3286-50 misst elektrische Leistungsparameter direkt an spannungsführenden Leitern, ohne den Stromkreis zu unterbrechen. Durch die Kombination von Zangenstrommessung mit Spannungsmessung über Prüfleitungen ermittelt das Gerät Wirk-, Blind- und Scheinleistung sowie Leistungsfaktor und Phasenwinkel. Der Strom wird von 60 mA bis 600 A mit einer Zangenöffnung von 46 mm gemessen, während der Spannungsmessbereich von 80 V bis 600 V reicht. In einphasigen Systemen unterstützt das Gerät Leistungsmessungen von 5 W bis 360 kW und kann auch die Wirkenergie integrieren.
Während ein Zangenmessgerät oder Zangenmultimeter die Leistung nur annähernd durch Multiplikation von Strom und Spannung bestimmen kann, misst das CM3286-50 auch den Phasenwinkel zwischen Strom und Spannung. Dadurch können Wirkleistung, Blindleistung, Scheinleistung und Leistungsfaktor bestimmt werden, was eine realistische Beurteilung der elektrischen Last eines Stromkreises im Betrieb ermöglicht.
Leistungsmessung in Drehstromsystemen
Für Drehstromsysteme unterstützt das CM3286-50 mehrere Messansätze. In symmetrischen Drehstromkreisen, wie z. B. Drehstrommotoren, kann die Gesamtleistung aus einer einzigen Messung geschätzt werden. In unsymmetrischen Systemen, z. B. Verteilungsnetzen mit ungleichmäßigen Lasten, führt das Gerät sequentielle Messungen durch und kombiniert die Ergebnisse. Für unsymmetrische Dreileiter-Drehstromkreise sind zwei Messungen erforderlich, während für Vierleiter-Drehstromkreise drei Messungen benötigt werden.
Dieser Ansatz ermöglicht die Bewertung der Leistung von Drehstromsystemen mit einem einzigen Zangensensor, ohne dass mehrere Stromsonden erforderlich sind. Bei sequentiellen Messungen sollten die Lastbedingungen während der Messung stabil bleiben. Die Anzeige gibt Hinweise, die eine korrekte Verbindung während der Messung unterstützen.
Phasenprüfung und Hochstrommessungen
Das CM3286-50 verfügt über eine Phasenprüffunktion für Drehstromsysteme. Durch den Vergleich zweier Spannungsmessungen kann das Gerät die Phasenbeziehung anzeigen und unterstützt die Überprüfung der Phasenfolge, z. B. bei der Inbetriebnahme von Motoren oder bei Arbeiten an Verteilungsnetzen.
Für Messungen über 600 A oder an größeren Leitern und Stromschienen kann das CM3286-50 mit dem optionalen Zangenadapter 9290-10 verwendet werden. Der Adapter fungiert als Stromwandler mit einem Übersetzungsverhältnis von 10:1. Ein Primärstrom von 1000 A wird in einen Messstrom von 100 A umgewandelt, der vom Leistungszangenmessgerät abgelesen werden kann. Dies erweitert den Messbereich und ermöglicht Messungen an größeren Leitern. Leiter bis zu 55 mm Durchmesser und Stromschienen bis zu 80 × 20 mm können gemessen werden.
Drahtlose Datenübertragung und Oberschwingungsanalyse
Mit dem optionalen Wireless Adapter Z3210 kann das CM3286-50 über Bluetooth mit der kostenlosen GENNECT Cross App kommunizieren, die für Android und iOS verfügbar ist. Messwerte können drahtlos auf ein Smartphone oder Tablet zur Speicherung und Analyse übertragen und als CSV-Dateien oder PDF-Berichte exportiert oder geteilt werden.
Alternativ kann der Adapter im HID-Modus betrieben werden, um Messwerte direkt in Anwendungen wie Microsoft Excel zu übertragen. Wenn der angezeigte Wert am Gerät gehalten wird, wird er automatisch in die ausgewählte Zelle eingegeben.
Bei Verwendung mit GENNECT Cross ist auch eine Oberschwingungsanalyse von Spannung und Strom verfügbar. Die App zeigt Oberschwingungspegel, Oberschwingungsgehalt und die gesamte harmonische Verzerrung (THD) für Ordnungen vom 1. bis zum 30. an.
Robustes Design für den Feldeinsatz
Das CM3286-50 ist für den Einsatz in industriellen und elektrischen Umgebungen konzipiert. Eine helle Hintergrundbeleuchtung und das Display mit großem Betrachtungswinkel erleichtern das Ablesen von Messwerten auch an schlecht beleuchteten Orten.

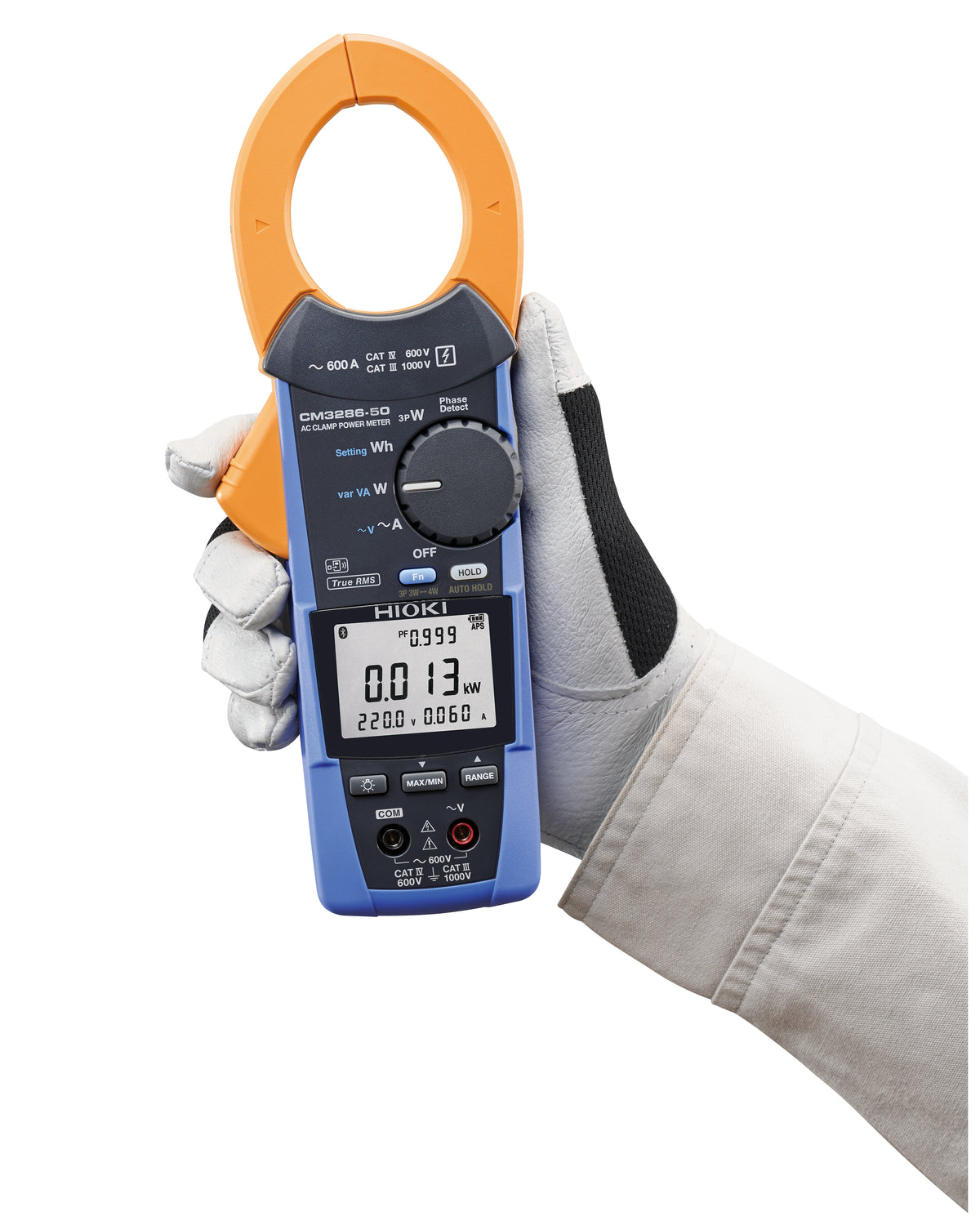

Der geriffelte Drehschalter kann mit einer Hand bedient werden und lässt sich auch mit Arbeitshandschuhen leicht drehen. Mit einer Sicherheitsbewertung von CAT IV 600 V (CAT III 1000 V) ist das Gerät für Messungen an Serviceleitungen und Verteilungsnetzen geeignet und so konzipiert, dass es transienten Überspannungen bis zu 8 kV standhält.
Eine automatische Haltefunktion erkennt, wann sich der Messwert stabilisiert, und fixiert die Anzeige. Dies ist nützlich, wenn an Orten gearbeitet wird, an denen die Anzeige nicht gut sichtbar ist. Wenn ein übermäßiger Strom oder eine übermäßige Spannung erkannt wird, warnt das Gerät den Benutzer mit einer roten Hintergrundbeleuchtung und einem akustischen Signal.
