Batterieimpedanzmessgerät, 0,01 Hz bis 1050 Hz
Batterieimpedanzmessgerät, DC-Spannungsbereich 5 V, Widerstandsbereiche 3 mΩ / 10 mΩ / 100 mΩ, Messfrequenz 0,01 Hz bis 1050 Hz, maximaler Prüfstrom 1,5 A Effektivwert, Schnittstellen: USB, LAN, RS-232C, EXT. I/O
• Messfrequenz: 0,01 Hz bis 1050 Hz
• DC-Spannungsmessbereich: 5 V
• Widerstandsbereiche: 3 mΩ, 10 mΩ, 100 mΩ
• Maximaler Prüfstrom: 1,5 A Effektivwert (3 mΩ Bereich)

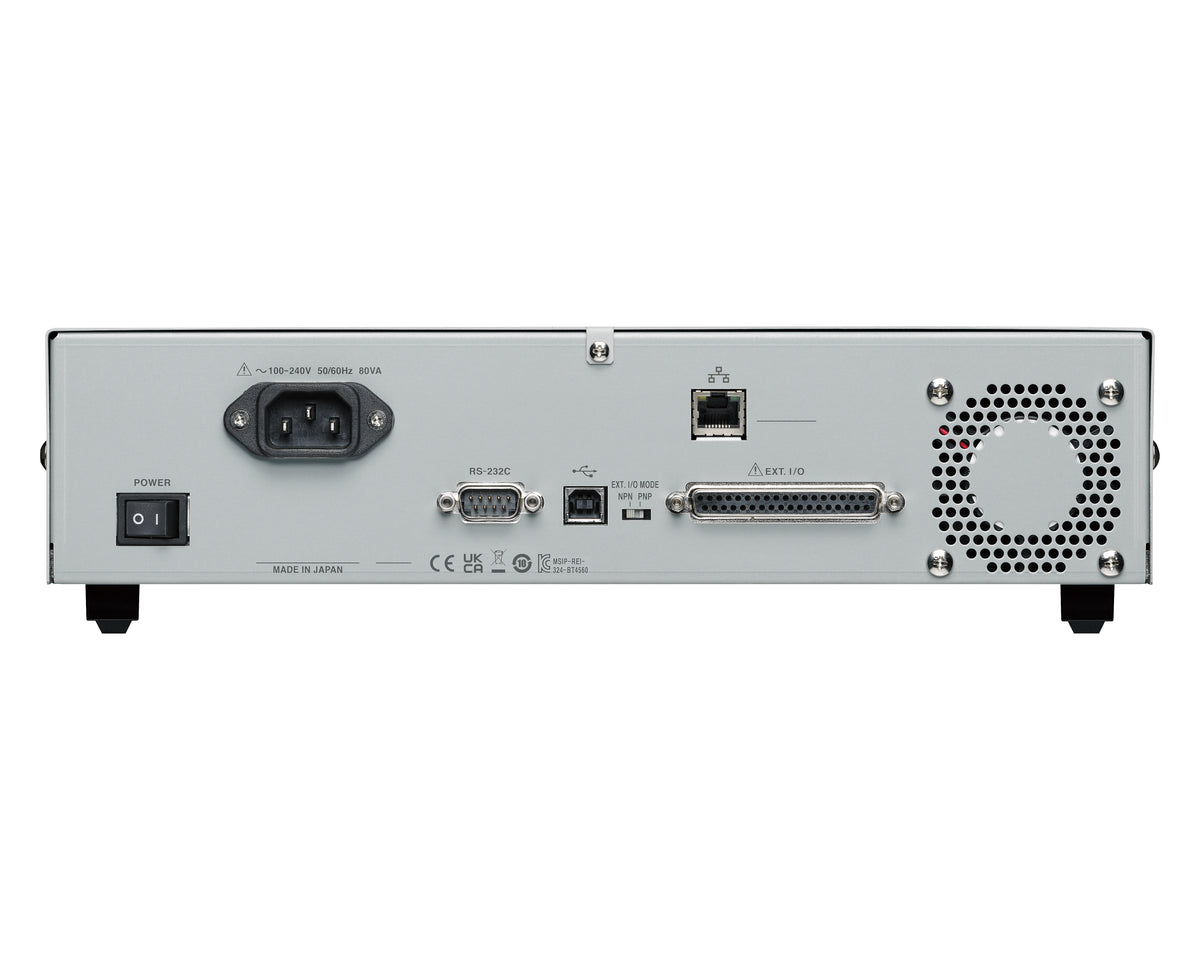

• Schnittstellen: LAN, RS-232C, EXT. I/O
• Impedanzprüfung von Lithium-Ionen- und Hochleistungsbatteriezellen in Produktion und Inspektion
• Wareneingangskontrolle von Zellen für die Pack- und Modulfertigung
• Impedanzbasierte Zellenauswahl und Qualitätsbewertung
• Charakterisierung von Diffusions- und elektrochemischem Verhalten in Forschung und Entwicklung
• Automatisierte Impedanzmessung mit den Multiplexsystemen SW1001 / SW1002

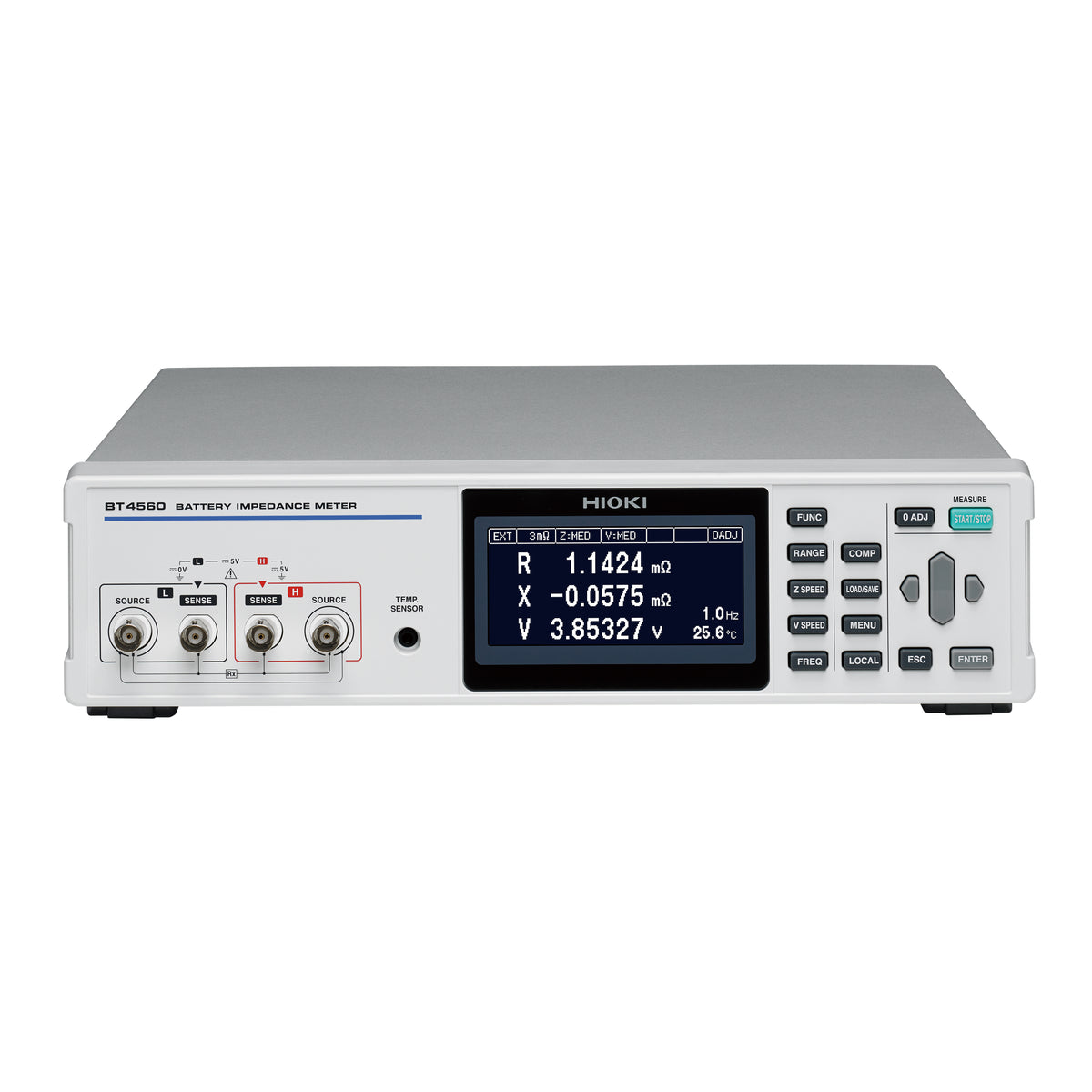

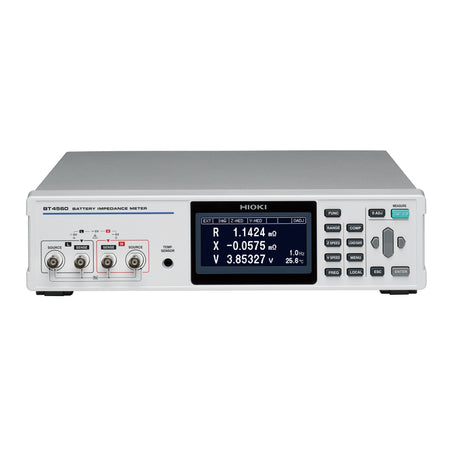

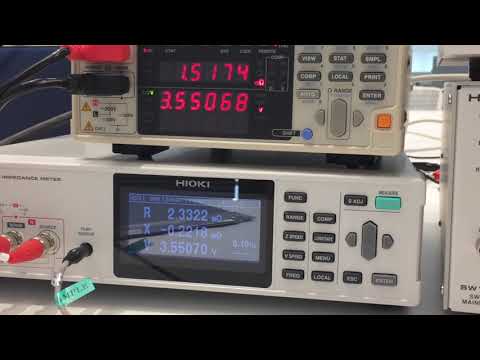

Das HIOKI BT4560-50 Batterieimpedanzmessgerät misst die Impedanz von Batteriezellen von 0,01 Hz bis 1050 Hz mit einem DC-Spannungsmessbereich von ±5 V. Optimiert für die Bewertung von Lithium-Ionen-Batteriezellen (LiB), deckt dieser Frequenzbereich die charakteristische Reaktion von Lithium-Ionen-Zellen ab und eignet sich zur Analyse ihrer resistiven und reaktiven Komponenten. Das Gerät bietet wählbare Bereiche von 3 mΩ, 10 mΩ und 100 mΩ, wodurch es sich für die Bewertung von Großleistungszellen mit sehr geringem Innenwiderstand eignet, wie sie in Traktionsbatterien und Energiespeicheranwendungen eingesetzt werden. Der maximale Prüfstrom beträgt 1,5 A Effektivwert im 3 mΩ Bereich und nimmt in höheren Bereichen ab, und die Impedanz kann bis auf 0,1 μΩ aufgelöst werden. Die Vier-Terminal-Paar-Messkonfiguration verwendet Koaxialpaare, um Fehler durch Kabelwiderstand, magnetische Kopplung und induzierte Ströme in der Messanordnung zu minimieren. Das Gerät toleriert sowohl positive als auch negative Zellspannungen. Das BT4560-50 wird zur Bewertung von Großleistungsbatteriezellen in Traktionsbatterien und Energiespeichersystemen eingesetzt. In Produktionsumgebungen unterstützt es die Impedanzmessung und -prüfung am Ende des Zellmontageprozesses. In der Pack- und Modulfertigung wird es für die Wareneingangskontrolle und Zellqualifikation verwendet, um eine konsistente Leistung vor der Installation zu gewährleisten. In Forschung und Entwicklung wird es zur Untersuchung von Impedanzeigenschaften, Diffusionsverhalten und Degradationsphänomenen im Zusammenhang mit dem Gesundheitszustand (SoH) eingesetzt. Das Gerät eignet sich auch für das Zellen-Matching, bei dem Zellen nach Impedanz und Kapazität gruppiert werden, um eine ausgewogene Leistung innerhalb der zusammengesetzten Packs zu erzielen. Wenn es an einen PC angeschlossen ist, z. B. über USB, kann das BT4560-50 für die elektrochemische Impedanzspektroskopie (EIS) verwendet werden. Die mitgelieferte Software steuert Frequenz-Sweeps, sammelt Impedanzdaten und zeigt Nyquist- und Bode-Diagramme zur Analyse an. Dieses Setup ist ideal für Laborumgebungen, in denen Impedanzmessungen direkt von einem Computer aus durchgeführt werden. Daten können auch zur detaillierten Ersatzschaltungsbewertung nach ZView® exportiert werden. Mit LAN- und RS-232C-Schnittstellen und einem EXT. I/O-Anschluss für Trigger- und Steuersignale lässt sich das BT4560-50 einfach an automatisierte Messaufbauten anschließen. Es kann mit externen Steuerungen oder Multiplexsystemen zur Sequenzsteuerung verbunden werden, was eine flexible Integration in Produktions- und Qualitätssicherungsumgebungen ermöglicht. LabVIEW-Treiber und Beispielprogramme sind für die PC-basierte Automatisierung und kundenspezifische Steuerungsanwendungen verfügbar. Das Gerät kann auch direkt von einer SPS gesteuert oder mit den HIOKI SW1001 / SW1002 Multiplexsystemen und anderen geeigneten Lösungen verwendet werden, was es zu einer praktischen Wahl für Systemintegratoren macht, die automatisierte Batterietestaufbauten entwickeln. Das BT4560-50 misst die Impedanz mit einem Low-Level-AC-Signal, das den elektrochemischen Zustand der Zelle nicht beeinflusst. Diese Methode ermöglicht eine präzise Impedanzmessung ohne Wärmeentwicklung oder Degradation, selbst beim Testen von Hochleistungs- oder neu entwickelten Zelltypen. Messkabel für den Labor- und Produktionseinsatz sind separat erhältlich. Das Kelvin-Clip-Messkabel L2002 ist für laminierte Batteriezellen wie Pouch-Zellen konzipiert, während das Kelvin-Pin-Messkabel L2003 für zylindrische oder montierte Zellen geeignet ist, einschließlich Anwendungen in automatisierten Testaufbauten. Entworfen und hergestellt in Japan, liefert das BT4560-50 die Präzision und Stabilität, die für zuverlässige Impedanztests moderner Batteriezellen in Forschung und Produktion erforderlich sind. Für Anwendungen, die eine Impedanzanalyse über 1050 Hz hinaus erfordern, bietet das BT4560-60 einen erweiterten Messfrequenzbereich bis zu 10 kHz. Abgesehen vom erweiterten Frequenzbereich sind die Spezifikationen und der Betrieb identisch mit dem BT4560-50.
• BT4560-50 Batterieimpedanzmessgerät
• Netzkabel
• Bedienungsanleitung
• Nullabgleichplatine
• USB-Kabel
• BT4560-60 Batterieimpedanzmessgerät
• L2002 Clip-Sonde
• L2003 Stift-Sonde
• IM3590 Chemischer Impedanzanalysator
• SW1001 Multiplexer-System
• SW1002 Multiplexer-System
• L2004 Verbindungskabel
• Z2005 Temperatursensor
• 9772-90 Kontaktstift
• 9637 RS-232C Kabel
• 9642 LAN-Kabel
