Gerade Pogo-Pin-Prüfkabel für Vierleiter-Widerstandsmessungen

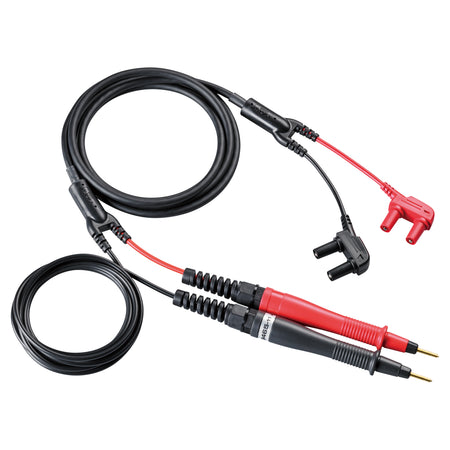

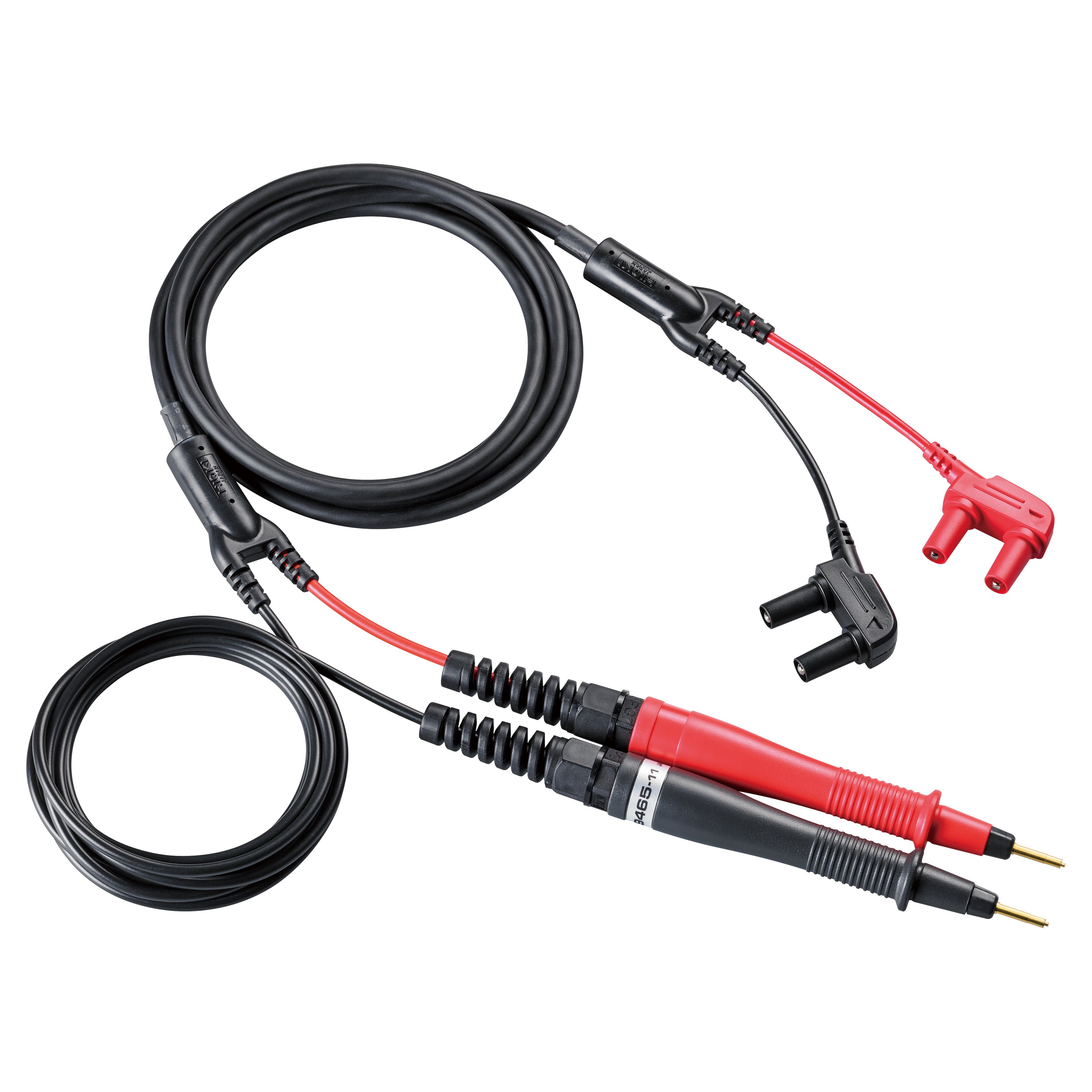

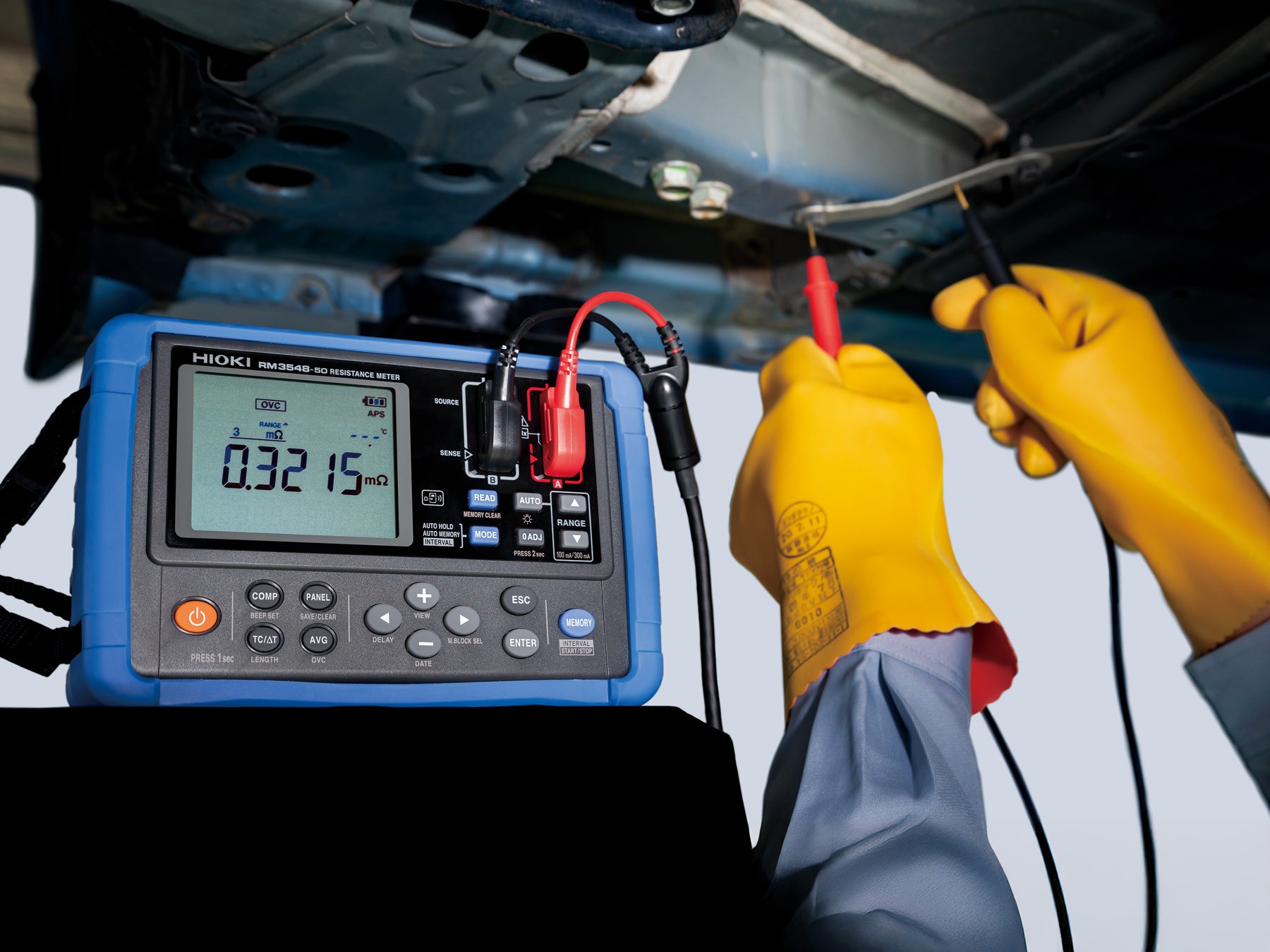

Vierleiter-Messleitungen mit geraden, vergoldeten, federgelagerten Pogo-Pin-Spitzen (Ø 2,9 mm), Gesamtlänge 3,9 m (schwarz) und ca. 2,0 m (rot), für Gleichstrom-Widerstandsmessungen mit HIOKI RM3548-50
Die Messleitungen 9465-11 sind für präzise Gleichstrom-Vierleiter-Widerstandsmessungen mit den Widerstandsmessgeräten HIOKI RM3548 und RM3548-50 konzipiert. Mit einer Gesamtkabellänge von 3,9 m für die schwarze Leitung und ca. 2,0 m für die rote Leitung ermöglichen die 9465-11 einen bequemen Zugang zu weiter auseinanderliegenden Messpunkten.
Vom Gerätestecker aus sind die roten und schwarzen Leitungen über ca. 1,75 m verbunden, bevor sie sich verzweigen. Die rote Leitung verlängert sich ca. 5 cm über die Trennung hinaus und endet in einem 18 cm langen Handgriff mit gerader Pogo-Pin-Spitze. Die schwarze Leitung führt ca. 2,0 m weiter zu einem identischen Handgriff mit einer geraden Pogo-Pin-Spitze. Diese asymmetrische Konfiguration ermöglicht Messungen zwischen weiter auseinanderliegenden Messpunkten, wobei die mechanische Stabilität eines teilweise verbundenen Kabelabschnitts gewährleistet bleibt.
Im Gegensatz zum Messleitungsset L2140, das eine Pogo-Pin-Spitze an der roten Leitung mit einer Krokodilklemme an der schwarzen Leitung kombiniert, verfügen beide Leitungen der 9465-11 über gerade Pogo-Pin-Spitzen für präzisen Kontakt auf definierten metallischen Oberflächen. Jede Pogo-Pin-Spitze (Ø 2,9 mm) hat ein koaxiales Design, wobei der Innenleiter als SENSE-Leitung und der Außenleiter als SOURCE-Leitung fungiert. Dies minimiert Kontaktwiderstand und Rauschen, wodurch stabile und wiederholbare Messwerte bei niedrigen Widerständen gewährleistet werden. Der federgelagerte Mechanismus bietet einen definierten Anpressdruck von ca. 190 g bis 250 g bei 1 mm Hub, was eine zuverlässige Verbindung auf kleinen Pads oder metallischen Anschlüssen ermöglicht.
Technische Details:
- Typ: Vierleiter-Messleitungen mit geraden Pogo-Pin-Spitzen
- Messart: Gleichstromwiderstand
- Spitzentyp: Vergoldete, federgelagerte Pogo-Pins (Ø 2,9 mm, Länge 13,5 mm)
- Anpressdruck: Ca. 190 g bis 250 g (bei 1 mm Hub)
- Kabellänge: Schwarz 3,9 m, rot ca. 2,0 m (verbunden über 1,75 m von der Geräteseite)
- Aufbau: Vierleiter-Konfiguration mit koaxialen Pogo-Pin-Spitzen
- Kompatible Geräte: HIOKI RM3548, RM3548-50 und andere Gleichstrom-Vierleiter-Widerstandsmessgeräte
- 9465-11 Pogo-Pin-Messleitungen
- RM3548-50 Tragbares Widerstandsmessgerät
- RM3545A-1 Widerstandsmessgerät
- L2140 Messleitungsset
- L2141 Pogo-Pin-Messleitungen
- L2142 Pogo-Pin-Messleitungen
- 9465-10 Gerade Stift-Messleitung
- 9465-90 Ersatzspitze
