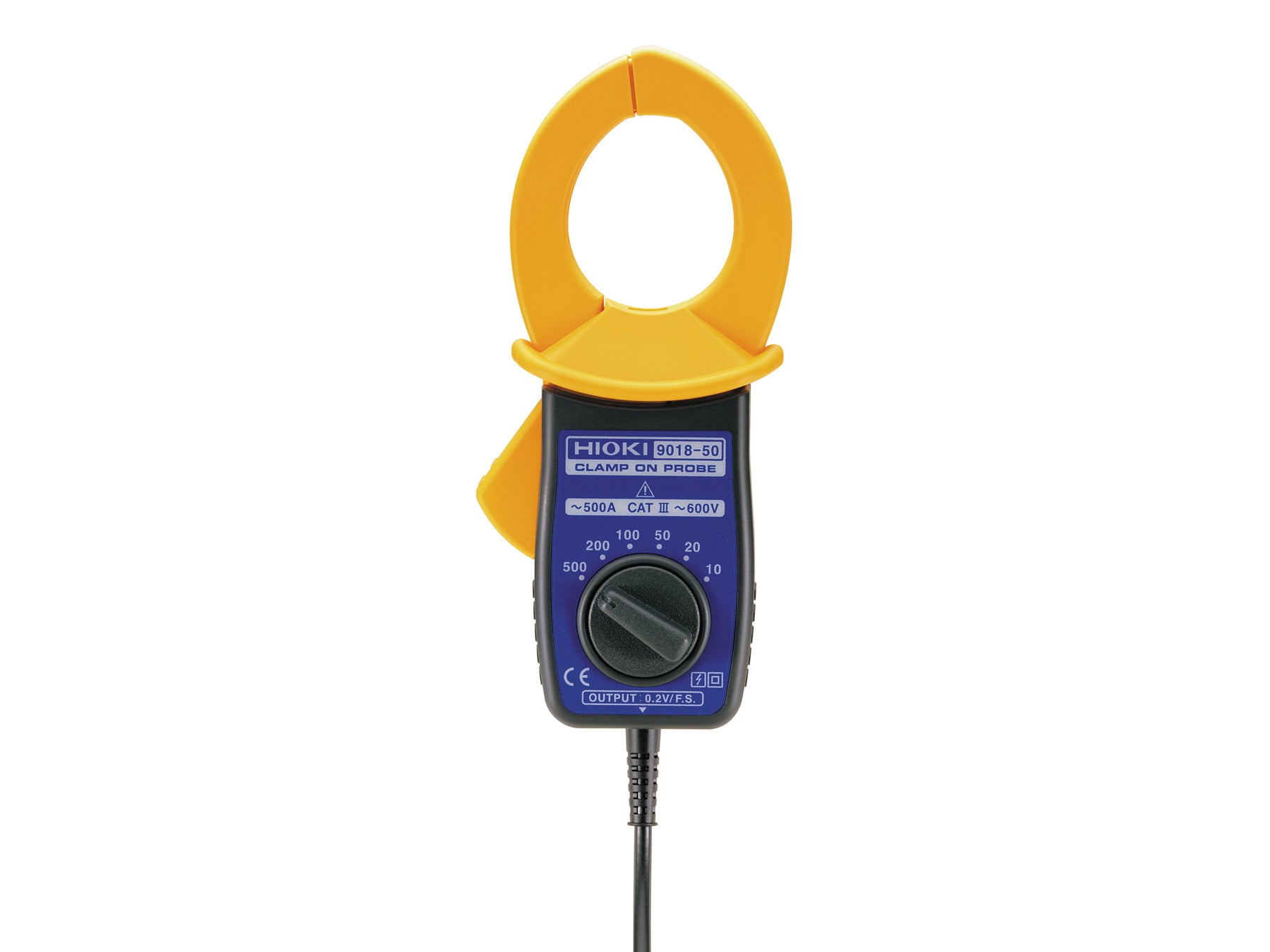

AC Mehrbereichs-Stromzange, 500 A, 3 kHz, BNC Ausgang
AC Mehrbereichs-Stromzange, 6 wählbare Bereiche von 10 A bis 500 A AC, BNC Ausgang mit
0,2 V AC f.s., Frequenzbandbreite 3 kHz, CAT III 600 V

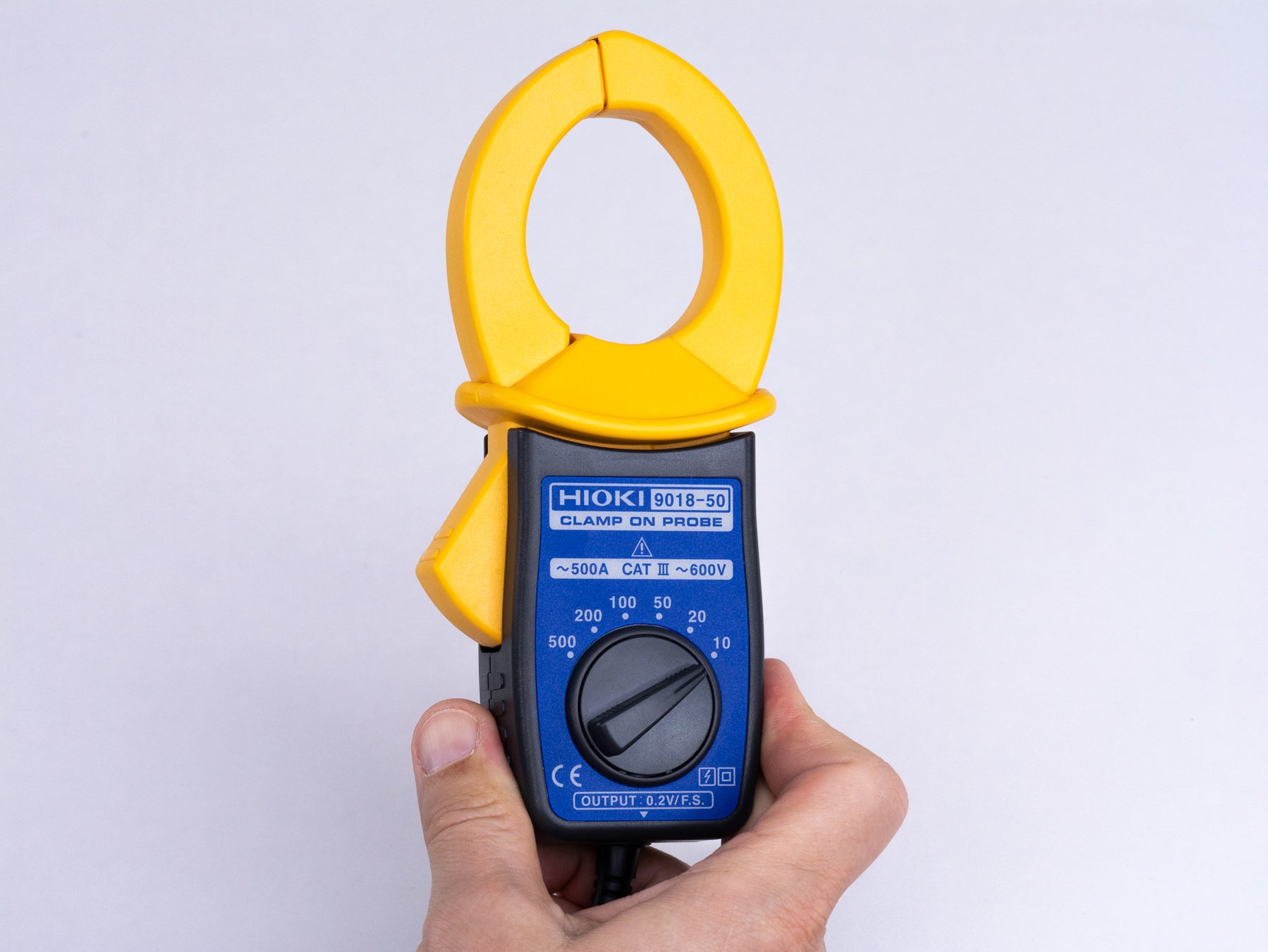

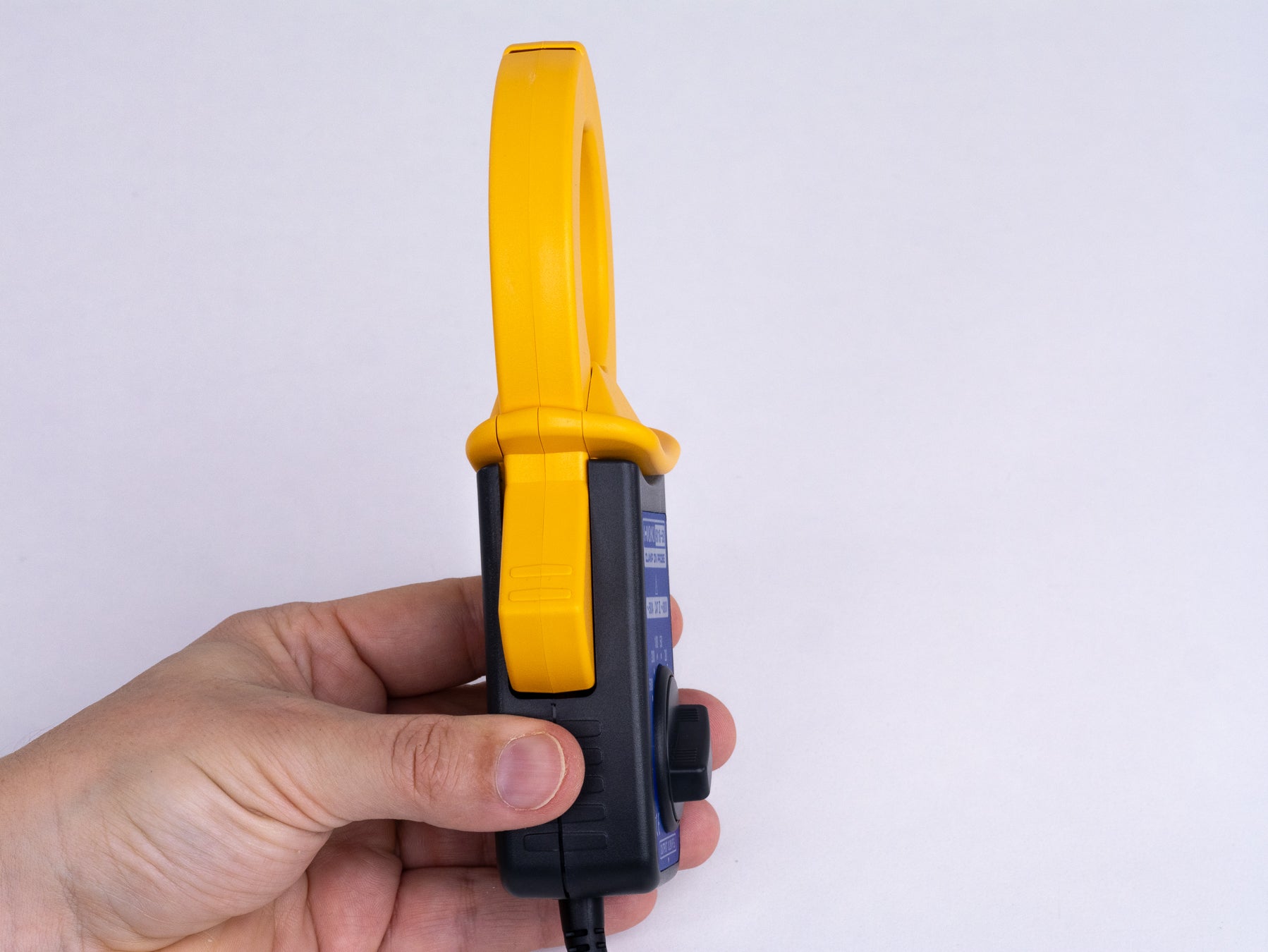

Die 9018-50 ist eine AC-Mehrbereichs-Stromzange mit einem Spannungsausgang von 0,2 V AC Full Scale über 6 wählbare Bereiche von 10 A bis 500 A AC. Die Empfindlichkeit ändert sich je nach ausgewähltem Bereich. Die Zange arbeitet ohne externe Stromversorgung und ist für CAT III 600 V Umgebungen ausgelegt.
Im Vergleich zur 9010-50 bietet die 9018-50 eine erweiterte Frequenzbandbreite von 3 kHz. Sie bietet eine verbesserte Amplitudengenauigkeit und eine reduzierte frequenzabhängige Abweichung über ihren gesamten Betriebsbereich. Verbesserte Phasencharakteristiken unterstützen genauere Messungen nicht-sinusförmiger und verzerrter Stromwellen innerhalb dieser Bandbreite. Die Zange ist für Messumgebungen bis CAT III 600 V ausgelegt.

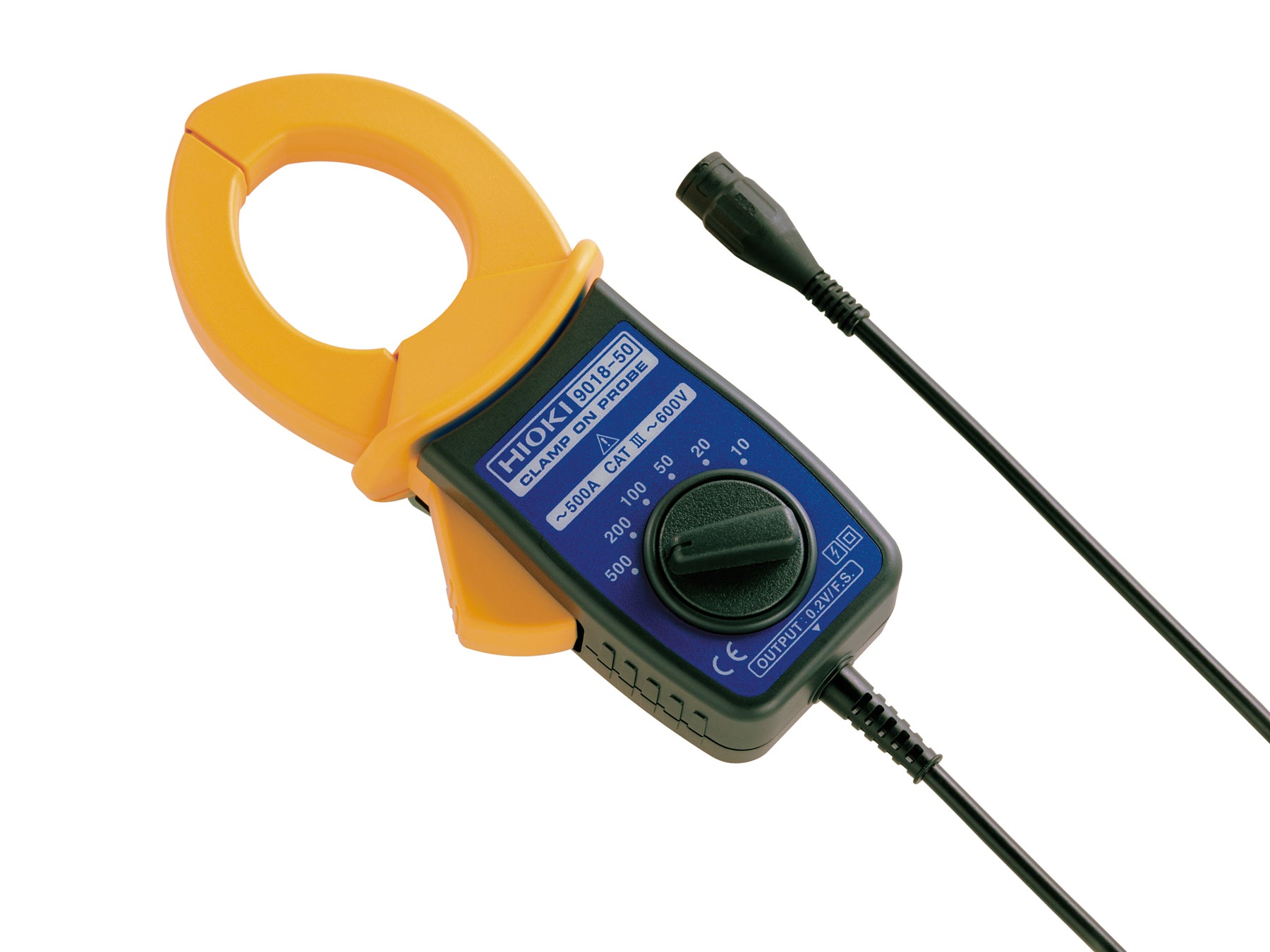

Ein festes 3 m Kabel mit BNC-Stecker liefert das Ausgangssignal. Die Zange kann in digitale Multimeter, Datenerfassungssysteme oder Aufzeichnungsgeräte mit geeigneten AC-Spannungseingängen integriert werden.

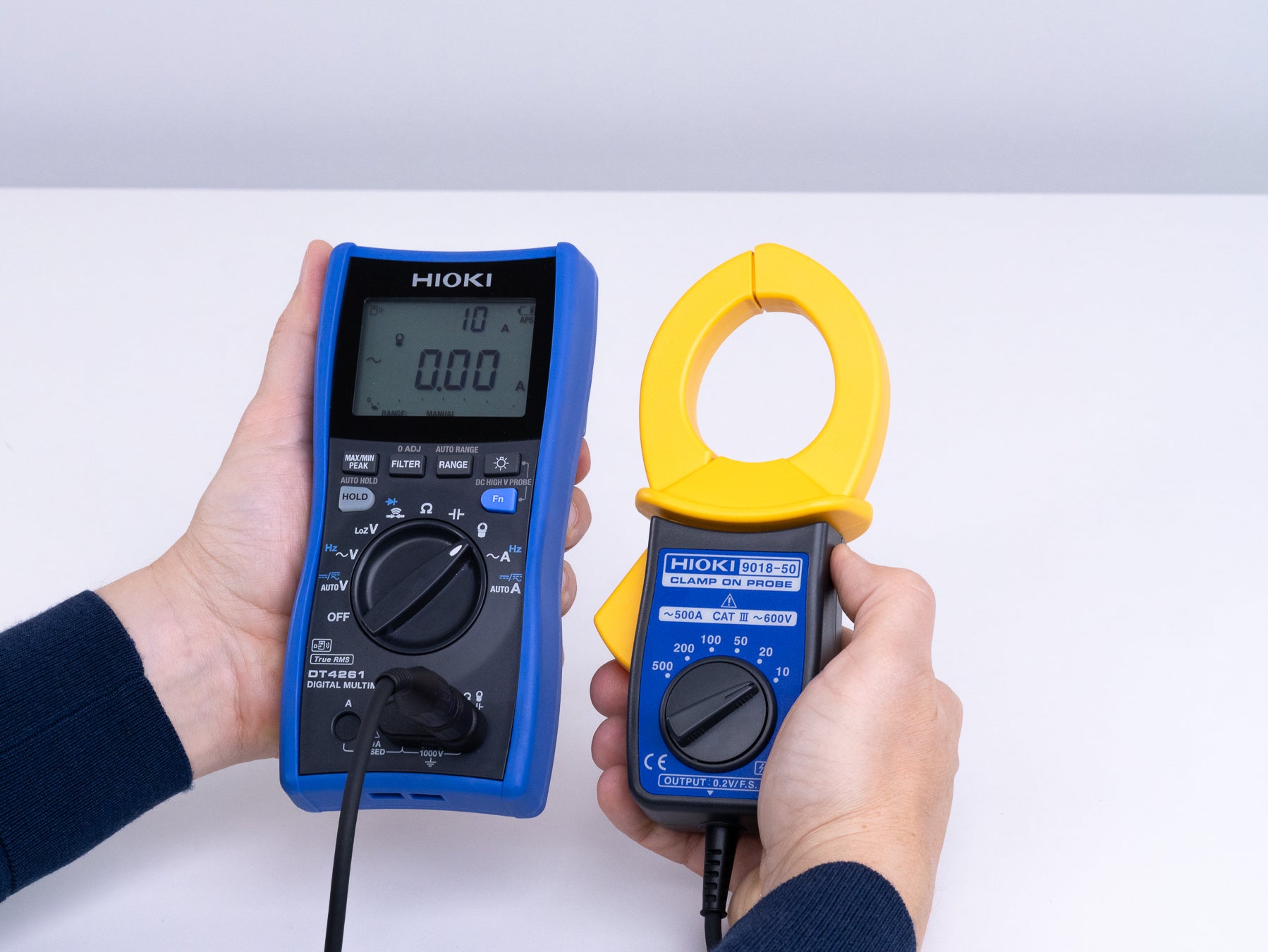

Für HIOKI Multimeter mit Zangenfunktion ermöglicht der optionale 9704 BNC Adapter einen direkten Anschluss. Der entsprechende Zangenbereich kann in der Instrumenteneinrichtung ausgewählt werden, wodurch Stromwerte direkt in Ampere angezeigt werden können. Beim Anschluss an andere Geräte sollte der ausgewählte Spannungsbereich dem 0,2 V AC Full Scale Ausgang entsprechen und die Eingangsimpedanz ausreichend hoch bleiben, um die Messeigenschaften zu erhalten.
|
Funktion |
9010-50 |
9018-50 |
9132-50 |
|
Strom- Bereich |
10 A bis 500 A AC |
20 A bis 1000 A AC |
|
|
Frequenz- Bandbreite |
1 kHz |
3 kHz |
1 kHz |
|
Genauigkeit 45 Hz bis 66 Hz |
±2 % Anz. ±1 % f.s. |
±1,5 % Anz. ±0,1 % f.s. |
±2 % Anz. ±1 % f.s. |
|
Leiter- Durchmesser |
Ø 46 mm |
Ø 55 mm |
|
|
Sammelschienen- Kapazität |
— |
80 × 20 mm |
|
