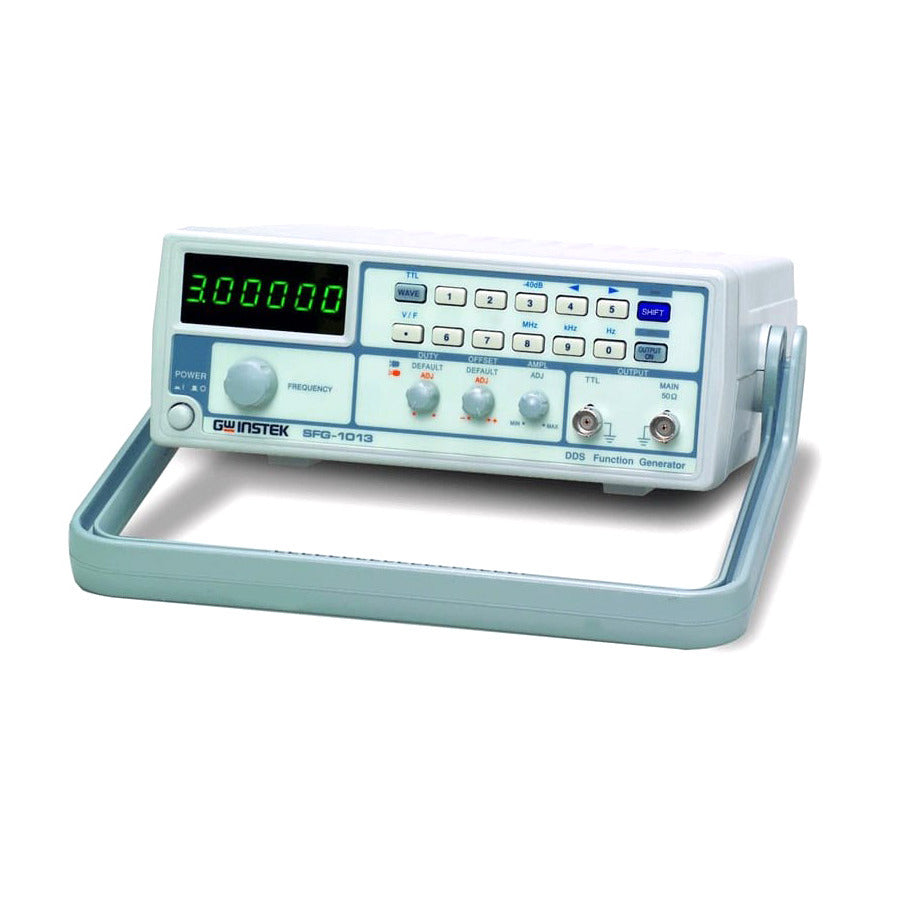

Die SFG-1000-Serie, ein wirtschaftlicher Funktionsgenerator mit hoher Genauigkeit und stabiler Ausgabe, basiert auf der DDS-Technologie (Direct Digital Synthesis), die in ein großflächiges FPGA eingebettet ist. Der Frequenzbereich von 3 MHz und die Auswahl der Ausgangswellenform als Sinus, Rechteck, Dreieck und TTL der SFG-1000-Serie bieten ausreichend grundlegende Funktionen, um eine hohe Zuverlässigkeit der Testergebnisse zu gewährleisten. Die DDS-Technologie zu einem erschwinglichen Preis bietet eine hochwertige Lösung für Anwender, die eine Signalquelle für genaue, aber unkomplizierte Messanwendungen benötigen.
Stabile Signalquelle Die Frequenzdrift und die Amplitudeninstabilität herkömmlicher Signalquellen sind fatale Unsicherheiten bei hochpräzisen Messungen. Die SFG-1000-Serie verwendet PLL-Schaltungen (Phase-Locked Loop), um eine stabile Wellenform mit einer Genauigkeit und Stabilität von 20 ppm zu erzeugen, die den Frequenzbereich von 0,1 Hz bis 3 MHz abdeckt. Wenn die SFG-1000-Serie für Experimente im Labor verwendet wird, sichert sie die Zuverlässigkeit der Signalquelle, die über die Reichweite herkömmlicher Signalgeneratoren hinausgeht.
Geringe Verzerrung Für die meisten Testingenieure ist es immer ärgerlich, das Klingeln zu beseitigen, das von der zur Anregung des Prüflings verwendeten Signalquelle herrührt. Hochpräzisionsmessungen müssen eine Signalquelle verwenden, die keine harmonischen Komponenten enthält, die am Oszillator einer herkömmlichen Signalgeneratorschaltung haften. Die SFG-1000-Serie, die auf einer DDS-Plattform aufgebaut ist, erzeugt die Wellenform durch einen Hochleistungs-DAC und einen Hochgeschwindigkeitskomparator, um die Erzeugung harmonischer Komponenten effektiv zu vermeiden. Mithilfe der direkten digitalen Synthesetechnologie liefert die SFG-1000-Serie eine Ausgangswellenform mit einer geringen Verzerrung von 55 dBc im Ausgangspegelbereich von 2 mVss bis 10 Vss. Auf Knopfdruck erhalten Sie sofort ein stabiles und hochreines Ausgangssignal von der SFG-1000-Serie.
Benutzerfreundliche Mensch-Maschine-Schnittstelle Die durchdachte Mensch-Maschine-Schnittstelle der SFG-1000-Serie bietet den Benutzern eine freundliche Betriebsumgebung. Es ist keine lange und mühsame Lernkurve erforderlich, um sich an die Bedienung des Produkts zu gewöhnen. Die wichtigsten Bedienfunktionen und die Ein-/Aus-Steuerung des Ausgangs sind fortschrittliche Funktionen, die nur bei High-End-Geräten zu finden sind. Sie können all diese Annehmlichkeiten zu einem sehr erschwinglichen Preis genießen.
Rundum-Funktionalität Die SFG-1000-Serie verfügt über einen Signalausgang mit wählbarer Wellenform zwischen Sinus, Rechteck und Dreieck sowie einen zusätzlichen Signalausgang auf TTL-Pegel. Die Ausgangssteuerungsfunktionen umfassen Frequenzeinstellung, +/-5V DC-Offset und 40dB Dämpfung. Alle grundlegenden Funktionen eines Signalgenerators sind in der SFG-1000-Serie mit hoher Genauigkeit und Stabilität ausgestattet. Die SFG-1000-Serie kombiniert Komfort, Genauigkeit und Wirtschaftlichkeit und repräsentiert die Schönheit des Designs von GW Instek.
