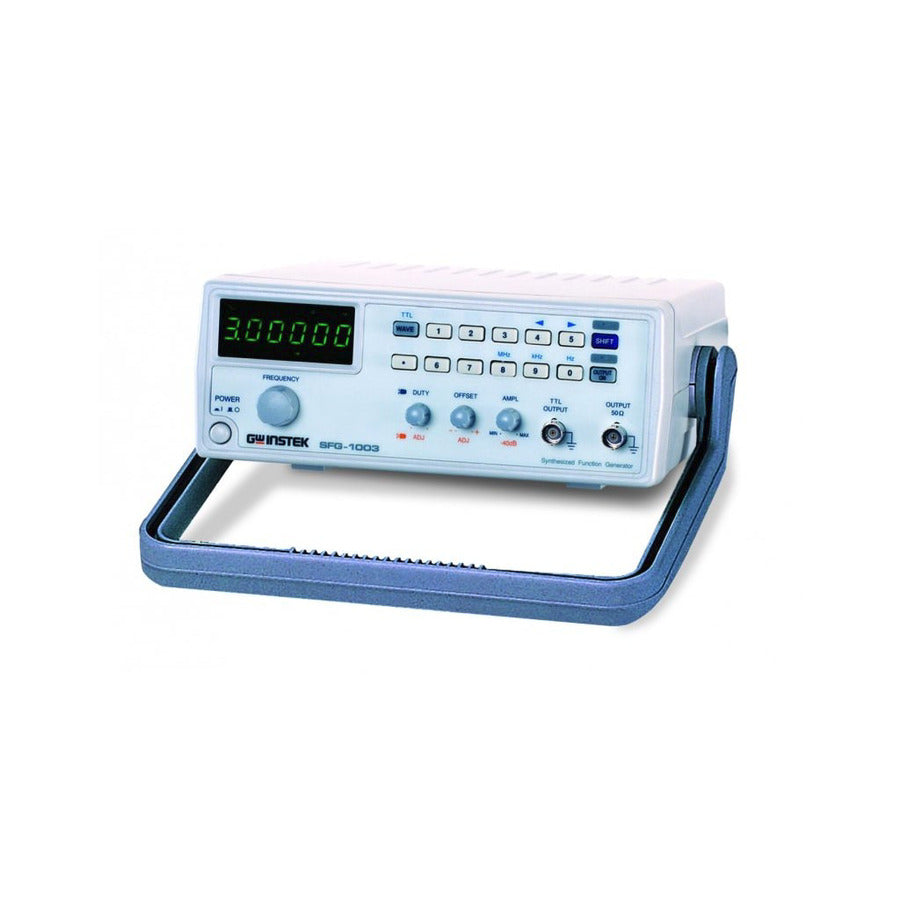

Instek SFG-1003 - 3MHz DDS-Funktionsgenerator
Die SFG-1000 Serie, ein kostengünstiger Funktionsgenerator mit hoher Genauigkeit und stabiler Ausgabe, basiert auf der DDS-Technologie (Direct Digital Synthesis), die in einem großflächigen FPGA eingebettet ist. Der Frequenzbereich von 3MHz und die Auswahl der Ausgangswellenform als Sinus, Rechteck, Dreieck und TTL der SFG-1000 Serie bieten die grundlegenden Funktionen, um eine hohe Zuverlässigkeit der Testergebnisse zu gewährleisten. Die DDS-Technologie zu einem erschwinglichen Preis bietet eine hochwertige Lösung für Anwender, die eine Signalquelle für genaue, aber unkomplizierte Messanwendungen benötigen.
Stabile Signalquelle Die Frequenzdrift und die Amplitudeninstabilität herkömmlicher Signalquellen sind fatale Unsicherheiten bei hochgenauen Messungen. Die SFG-1000 Serie verwendet eine PLL-Schaltung (Phase-Locked Loop), um eine stabile Wellenform mit einer Genauigkeit und Stabilität von 20 ppm zu erzeugen, die den Frequenzbereich von 0,1 Hz bis 3 MHz abdeckt. Wenn die SFG-1000 Serie für Experimente im Labor eingesetzt wird, gewährleistet sie die Zuverlässigkeit der Signalquelle, die über die Möglichkeiten herkömmlicher Signalgeneratoren hinausgeht.
Geringe Verzerrung Für die meisten Testingenieure ist es immer ärgerlich, das Klingeln der Signalquelle zu beseitigen, die zur Anregung des Prüflings verwendet wird. Bei hochpräzisen Messungen muss eine Signalquelle verwendet werden, die keine harmonischen Komponenten enthält, die an den Oszillator einer herkömmlichen Signalgeneratorschaltung gebunden sind. Die SFG-1000 Serie, die auf einer DDS-Plattform aufgebaut ist, erzeugt die Wellenform über einen Hochleistungs-DAC und einen Hochgeschwindigkeitskomparator, um die Erzeugung von harmonischen Komponenten effektiv zu vermeiden. Unter Verwendung der direkten digitalen Synthesetechnologie liefert die SFG-1000 Serie eine Ausgangswellenform mit 55 dBc geringer Verzerrung im Bereich von 2 mVpp bis 10 Vpp Ausgangspegel. Auf Knopfdruck erhalten Sie sofort ein stabiles und hochreines Ausgangssignal von der SFG-1000 Serie.
Benutzerfreundliche Mensch-Maschine-Schnittstelle Die durchdachte Mensch-Maschine-Schnittstelle der SFG-1000 Serie bietet den Benutzern eine freundliche Betriebsumgebung. Es ist nicht nötig, eine lange und mühsame Lernkurve zu durchlaufen, um sich an die Bedienung des Produkts zu gewöhnen. Die wichtigsten Bedienfunktionen und die Ein-/Aus-Steuerung des Ausgangs sind fortschrittliche Funktionen, die nur bei High-End-Geräten zu finden sind. Sie können all diese Annehmlichkeiten zu einem sehr erschwinglichen Preis genießen.
Umfassende Funktionalität Die SFG-1000 Serie bietet einen Signalausgang mit wählbarer Wellenform zwischen Sinus, Rechteck und Dreieck sowie einen zusätzlichen Signalausgang auf TTL-Pegel. Zu den Ausgangssteuerungsfunktionen gehören Frequenzanpassung, +/-5V DC-Offset und 40dB Dämpfung. Alle grundlegenden Funktionen eines Signalgenerators sind bei der SFG-1000 Serie mit hoher Genauigkeit und Stabilität ausgestattet. Die Kombination aus Komfort, Genauigkeit und Wirtschaftlichkeit macht die SFG-1000 Serie 3 zu einem Paradebeispiel für das Design von GW Instek.
Im Lieferumfang enthalten
