GW Instek PHU 500-90D Gleichstromnetzteil, Einzelausgang, programmierbar, 500 V, 90 A, 15 kW, PHU-Serie
Konnte die Verfügbarkeit der Abholung nicht laden.
Fragen Sie einen Experten!
GW Instek
GW Instek bietet zuverlässige und kostengünstige Testinstrumente für Bildung, Forschung und Entwicklung sowie die Fertigung an, darunter Oszilloskope, Netzteile und Multimeter.
Prestige/Harmony/Universal (PHU) Serie Mehrbereichs-Hochleistungs-Gleichstromquelle
Merkmale
Spannungsausgang: 80 V/ 200 V/ 500 V/ 750 V/ 1000 V/ 1500 V
Ausgangsleistung: 5 kW / 10 kW / 15 kW
Maximaler Ausgangsstrom: 510 A
CC/CV-Prioritätsmodus
Einstellbare Anstiegs- und Abfallzeit von Spannung/Strom
AWS (Advanced Web Control)
APC (Adaptive Parallel Connection)
Parallelschaltung (maximal 10 Einheiten)
Hoher Wirkungsgrad und hohe Leistungsdichte
Entlüftungskontrollfunktion
Funktion des Innenwiderstands
Panelverriegelungsfunktion
Drei Sätze voreingestellter Funktionen
Schutzfunktionen: Überspannungsschutz (OVP), Überstromschutz (OCP), Überhitzungsschutz (OHP), UV-Schutz, Klimaanlagenausfall, Lüfterausfall
Standard: USB, LAN, isolierte analoge Steuerung
-
Option: RS-232 & 485 oder GPIB oder CAN-Bus oder Gerätenetz oder beliebiger Bus
3 HE Höhe und 19" Rackmontagegröße
Die PHU-Serie ist ein programmierbares Einkanal-Gleichstromnetzteil mit Mehrbereichsausgang, das eine breite Palette an Spannungs- und Stromkombinationen für maximale Flexibilität bietet. Die Schaltung verwendet SiC-Komponenten (Siliziumkarbid), um eine hohe Leistungsdichte zu erzielen. Dadurch kann eine Ausgangsleistung von 15 kW erzeugt werden, und das bei einer kompakten Bauhöhe von nur 3 HE.
Der breite Spannungs- und Strombereich sowie die hohe Leistungsfähigkeit des PHU ermöglichen den Einsatz in einem breiteren Anwendungsspektrum, beispielsweise bei Photovoltaikanlagen, Elektrofahrzeugen und Automobilelektronik. Die Einführung der PHU-Hochleistungs-Gleichstromquelle mit mehreren Messbereichen erweitert das Angebot an Gleichstromversorgungen von GW Instek und bietet Kunden umfassendere und integrierte Lösungen.
Die AWS-Funktion (Advanced Web Server) ermöglicht es dem Benutzer, Geräte direkt über einen Webbrowser zu bedienen, ohne komplizierte Software oder Treiber installieren zu müssen. Diese Funktionalität ermöglicht es Benutzern, Aufgaben effizienter zu erledigen, Zeit zu sparen und die Produktivität zu steigern.
Die einzigartige APC-Funktion (Adaptive Parallel Connection) ermöglicht flexible Parallelschaltung und erlaubt es Nutzern, die optimale Lösung für ihre Bedürfnisse zu finden. Beispielsweise können sie ein 15-kW-Modell und ein 10-kW-Modell kombinieren, um innerhalb ihres Budgets eine Gesamtleistung von 25 kW zu erreichen. Bis zu 10 PHU-Einheiten lassen sich ohne zusätzliche Stromverteilung zur Steuerung verbinden, um eine Gesamtleistung von 150 kW zu erzielen.

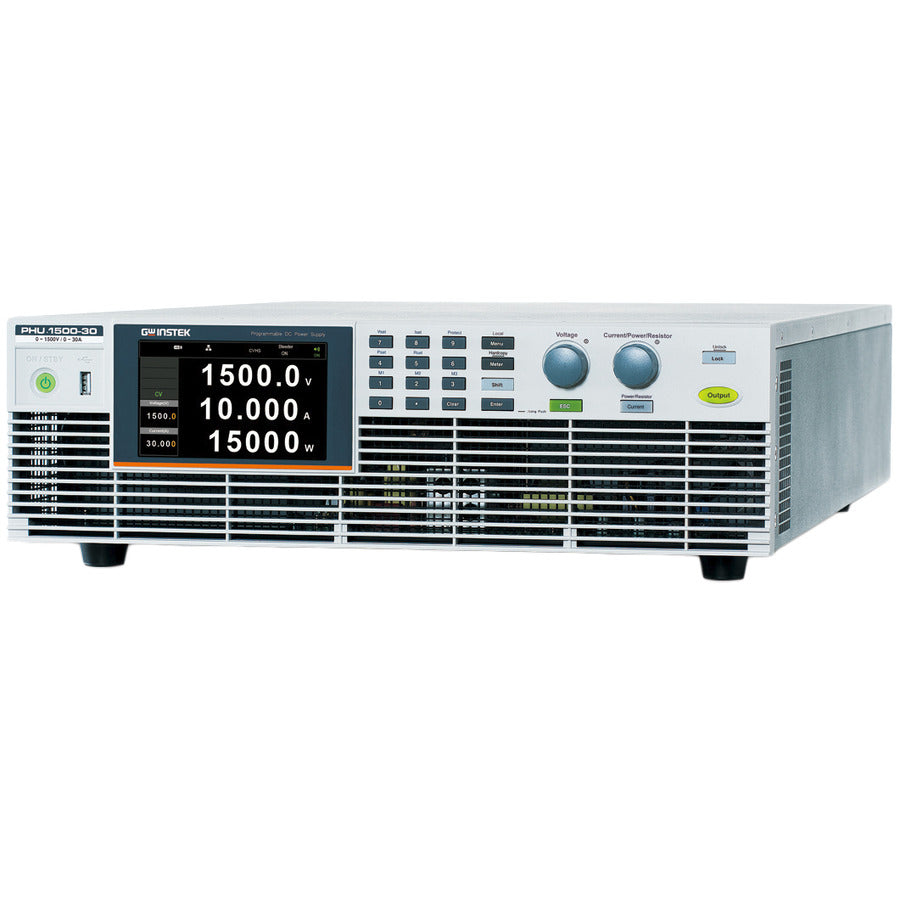

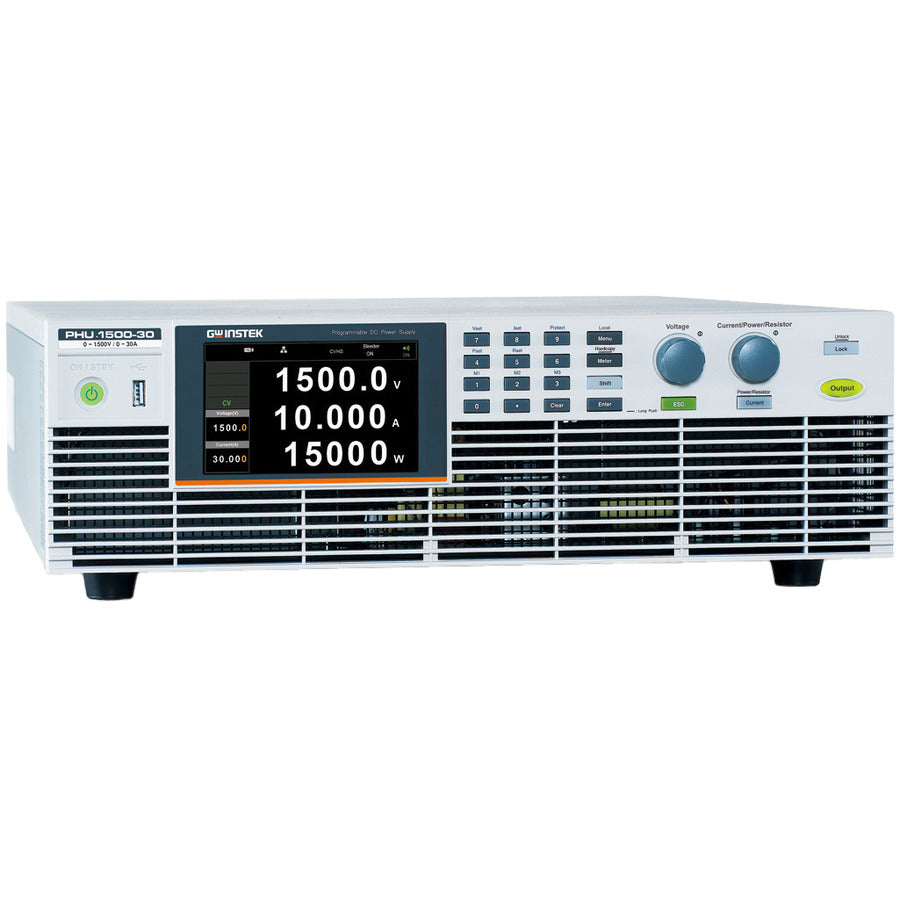

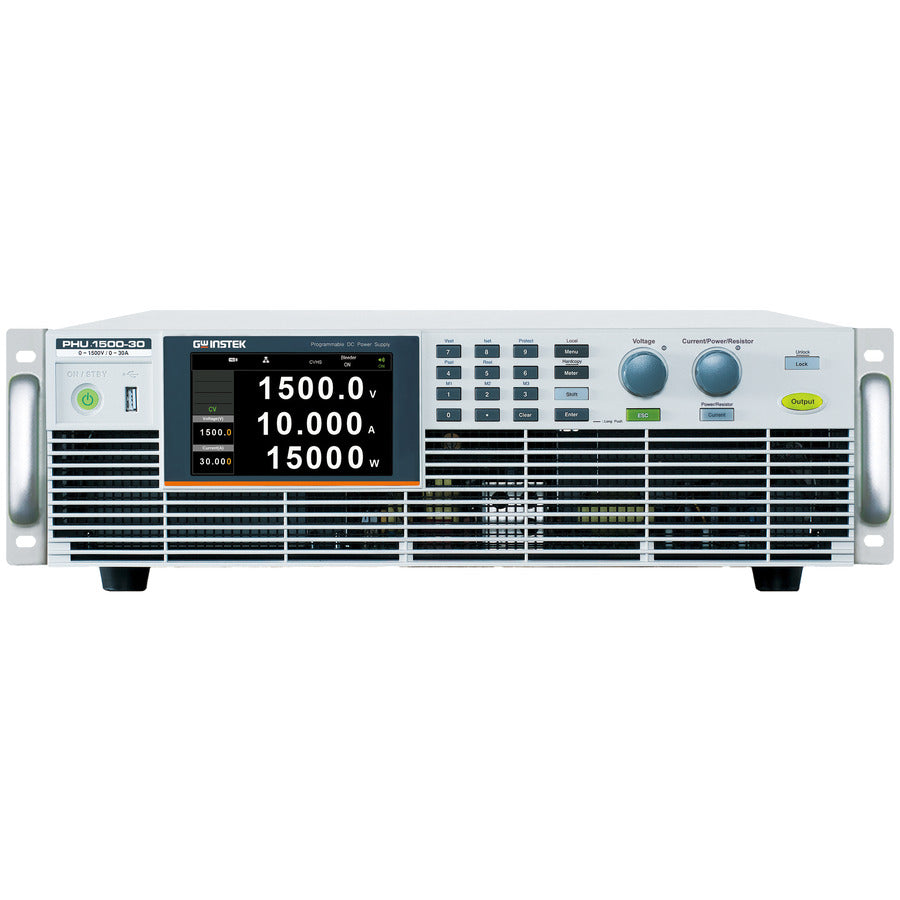

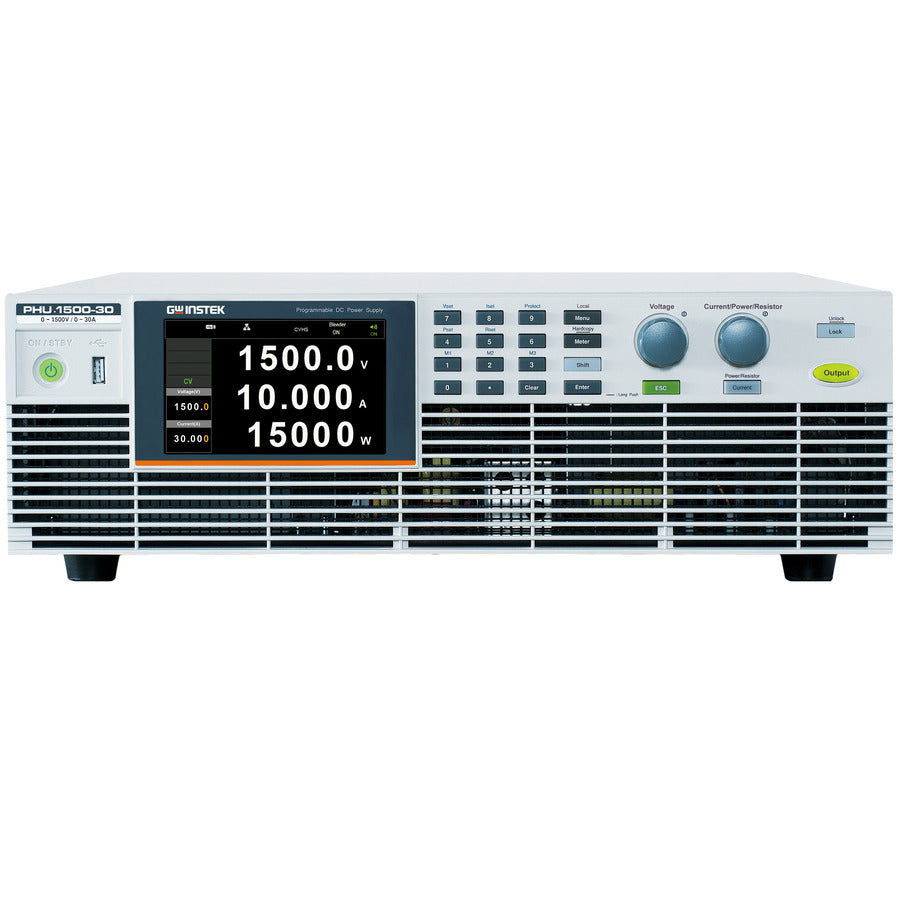

PHU-Serie DC-Quelle, Vorderansicht
Netzschalter
USB-A-Anschluss
Anzeigebereich
Zifferntaste
Funktionstaste
Spannungseinstellknopf
Drehknopf zum Einstellen von Stromstärke/Leistung/Widerstand
Paneelverriegelung
Strom-/Leistungs-/Widerstandsschalter
Ausgangsschalter

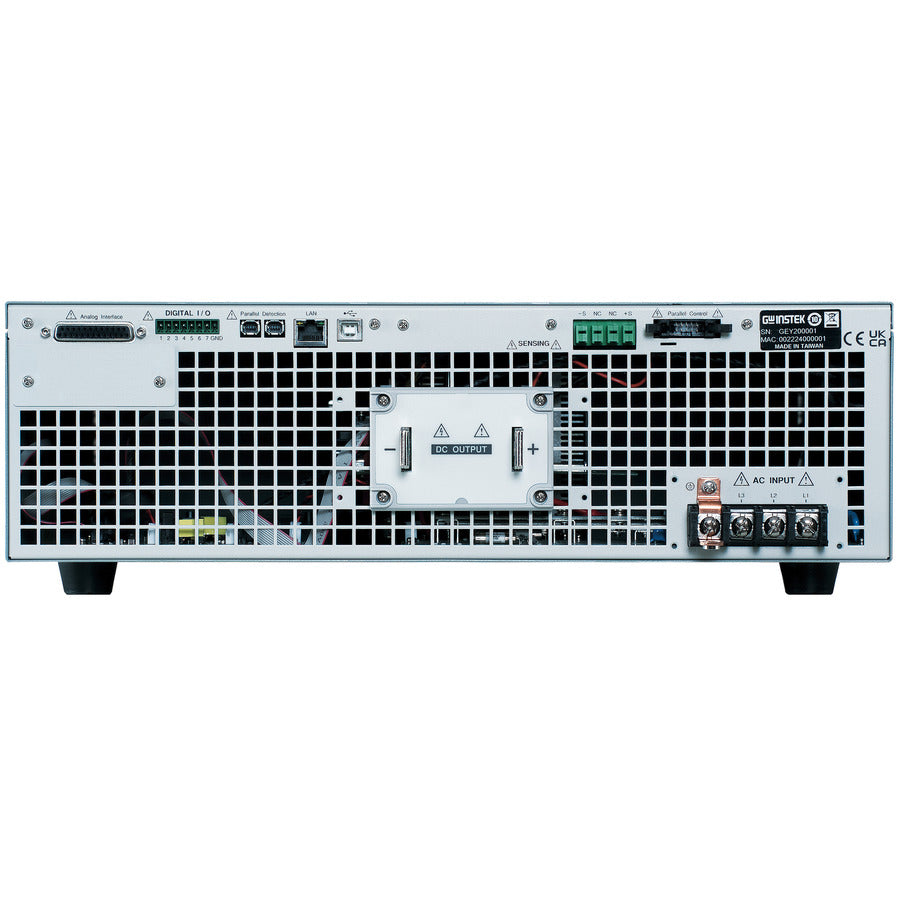

PHU-Serie DC-Quelle Rückansicht
Analogsteuerung
-
Anybus-Verbindung
Digitale Ein-/Ausgänge
Verbindungselement für Parallelschaltung
LAN-Anschluss
USB-B-Anschluss
DC-Ausgangsanschluss
Fernerkundung
Parallelsteuerung
AC-Eingang
Für die industrielle Anbindung bietet PHU eine Vielzahl integrierter Schnittstellenoptionen, die den Anwenderbedürfnissen gerecht werden und die Entwicklung zusätzlicher Schnittstellen überflüssig machen. Zu den verfügbaren Ports gehören EtherCAT, CANopen, Modbus, Profinet und DeviceNet. Neben der standardmäßig integrierten programmierbaren Sequenzfunktion bietet PHU auch eine Reihe optionaler Funktionen wie Datenlogger, MPPT (Maximum Power Point Tracking), Solaranlagensimulator, Ah/Wh-Zähler und Batteriesimulation, um die Kundenanforderungen zu erfüllen.
Insgesamt gibt es 18 Modelle mit 3 Leistungsstufen (5 kW/10 kW/15 kW) und 6 Spannungen (80 V/200 V/500 V/750 V/1000 V/1500 V), um allen Kundenbedürfnissen gerecht zu werden.
In der Box
AC-Eingangsanschlussabdeckung x1
DC-Ausgangsanschlussabdeckung x1
Griff x2
Sensoranschluss x1
Sensoranschlussabdeckung x1
Digitaler I/O-Steueranschluss x1
Parallelsteuer-Dummy-Anschluss x1
-
DC-Ausgangsanschlussklemmen x2
Sicherheitsleitfaden
