Hauptmerkmale
Wirtschaftliches, multifunktionales MSO mit AWG

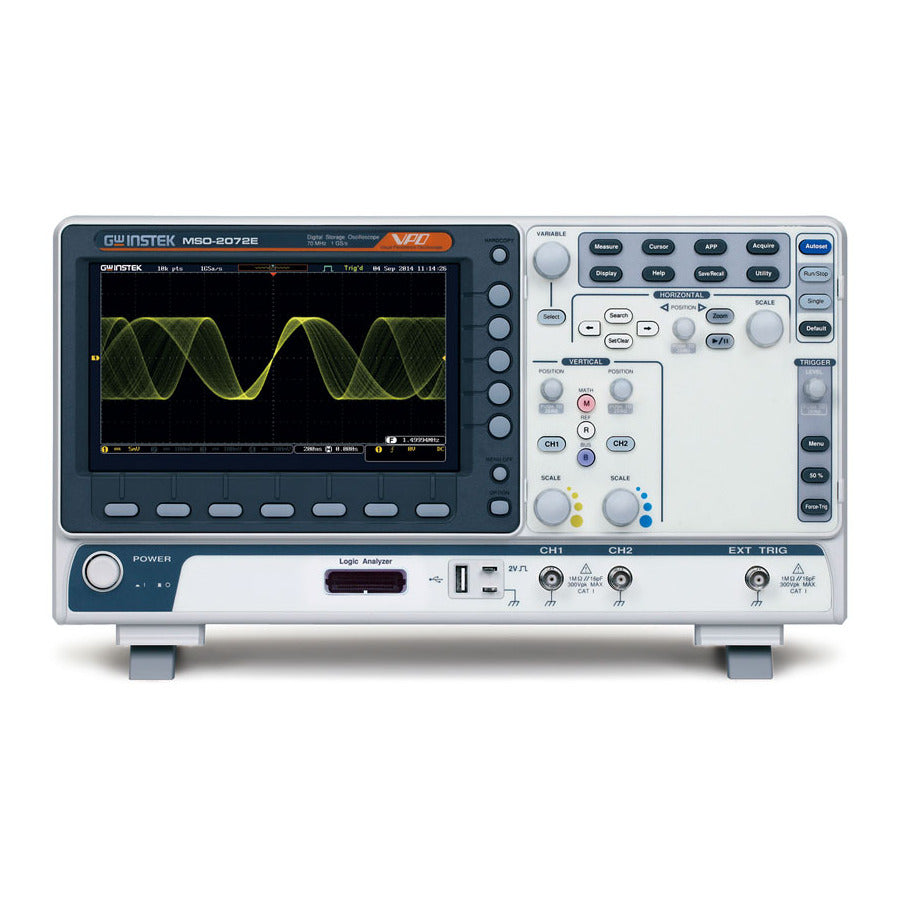

Das 200 MHz MSO-2202EA Mixed-Signal-Oszilloskop bietet vier analoge Kanäle + 16 digitale Kanäle; und eine maximale Abtastrate von 1GSa/s. Darüber hinaus verfügt dieses Oszilloskop über einen integrierten 16-Kanal-Logikanalysator und einen Zweikanal-25-MHz-Arbiträrwellenformgenerator. Das 8-Zoll-800x480-TFT-LCD und der minimale vertikale Bereich von 1mV/Div ermöglichen es der MSO-2000-Serie, komplexe schwache Signale zu messen und die Messergebnisse klar anzuzeigen.
Erweiterte Wellenformanalyse
Die zwei analogen Kanäle des MSO-2202EA bieten einen 10M langen Speicher, um Wellenformen vollständig abzurufen und zu analysieren. Je nach Anwendungsanforderungen können Sie 1k, 10k, 100k, 1M oder 10M Speichertiefe wählen. Eine kurze Speichertiefe in Verbindung mit der hohen Abtastrate ermöglicht es Ihnen, schnell wechselnde Wellenformen zu beobachten, und umgekehrt zielt eine lange Speichertiefe auf kontinuierlich wechselnde Wellenformen ab.
Das MSO-2202EA ist mit Wellenformsuch- und segmentierten Speicherfunktionen ausgestattet, um die flexiblen Anwendungen des 10M langen Speichers zu erweitern. Der segmentierte Speicher kann maximal in 29.000 Abschnitte unterteilt werden, wodurch Sie unwichtige Wellenformen umgehen können.
Umfassende Analyse- und Debugging-Funktionen
Das MSO-2202EA verfügt über einen 16-Kanal-Logikanalysator mit einer Speichertiefe von 10Mpts pro Kanal, der mehr und längere digitale Signale abrufen sowie digitale Signale klar anzeigen kann, um ausreichende Informationen für die Analyse zu erhalten. Der minimale Eingangs-Swing des Logikanalysators stellt die minimale Betriebsspannung von ±250 mV dar, was zeigt, dass digitale Kanäle hinsichtlich des Eingangs hochsensibel sind. Die Standard-Bus-Trigger- und Dekodierungsfunktionen umfassen serielle und parallele Busse wie I2C, SPI, UART (RS232/422/485) und CAN/LIN-Bus für die Automobilkommunikation. Die parallele Busfunktion arbeitet auf digitalen Kanälen. Buswellenformen können in Echtzeit ausgelöst und dekodiert werden.
Frequenzganganalyse
Die FRA-Software kann kostenlos von der GW Instek Website heruntergeladen werden. Nach der Installation ermöglicht ein eigenständiges Instrument über Arbiträrwellenformgenerator, Oszilloskop und FRA-Software den Benutzern, die FRA-Charakteristikskurve des zu testenden Geräts oder das sogenannte Bode-Diagramm zu erhalten. Der Frequenzbereich der FRA liegt zwischen 20 Hz und 25 MHz; die Anzahl der Testpunkte kann von 10 bis 90 Punkten pro Dekade gewählt werden.
Anwendungen der MSO-2000-Serie von Oszilloskopen umfassen: Bildungsarbeit, Design eingebetteter Schaltungen und ITC-Produkte sowie Prüfung von Automobilelektronik.
| MSO-2000E / EA Serien-Oszilloskope |
MSO-2072E | MSO-2074E | MSO-2102EA | MSO-2104EA | MSO-2202EA | MSO-2204EA |
|---|---|---|---|---|---|---|
| Bandbreite | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Kanäle | 2 | 4 | 2 | 4 | 2 | 4 |
| Echtzeit-Abtastrate | 1 GSa/s pro Kanal | 1 GSa/s max. | 1 GSa/s pro Kanal | 1 GSa/s max. | 1 GSa/s pro Kanal | 1 GSa/s max. |
| Eingebaut | 16-Kanal-Logikanalysator | 16-Kanal-Logikanalysator + 2-Kanal 25MHz Arbiträrwellenformgenerator | ||||
Im Lieferumfang des MSO-2202EA enthalten: Netzkabel, Kalibrierungszertifikat, Kurzanleitung, Benutzerhandbuch und Programmierhandbuch auf CD, vier (4) passive Tastköpfe GTP-200B-4, ein (1) GTL-16E, 16-Kanal-Logikanalysator-Tastkopf und zwei (2) GTL-110 BNC-BNC-Kabel.
