Übersicht

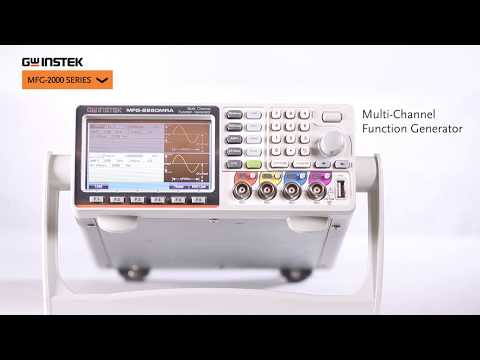

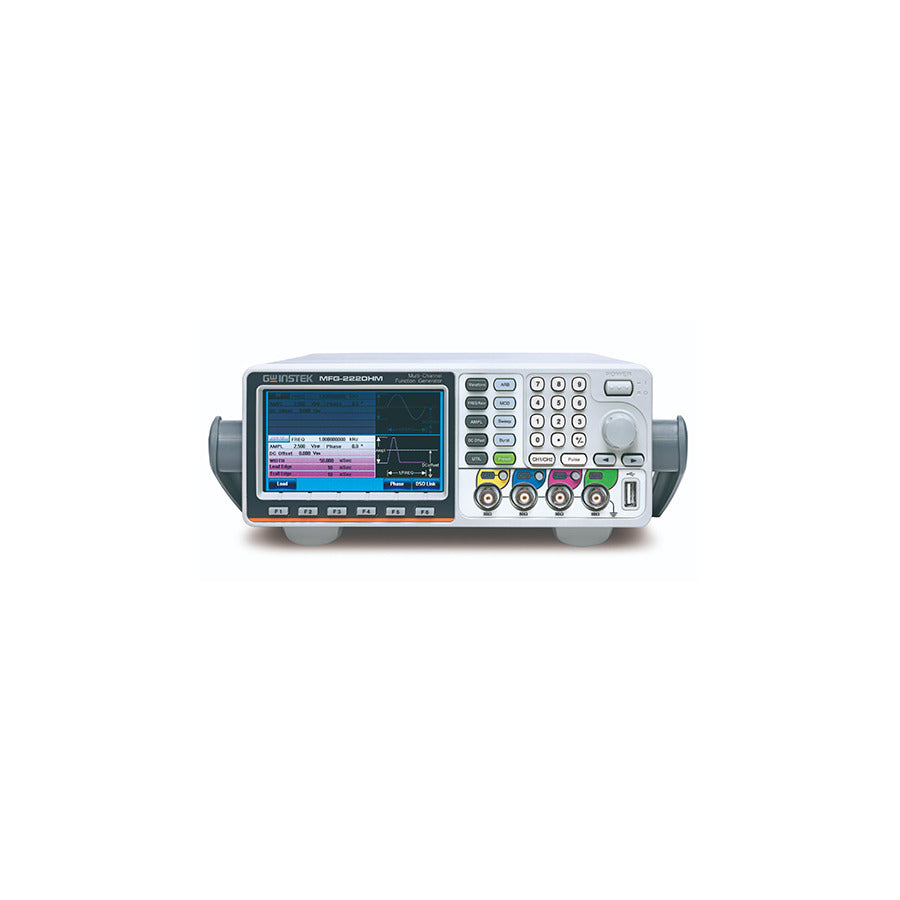

Die MFG-2000-Serie ist ein Mehrkanal-Funktionsgenerator, der die Einsteigermodelle MFG-21XX und die fortgeschrittenen Modelle MFG-22XX umfasst. Die Ausgangskanäle der MFG-21XX Modelle umfassen einen Einkanal-10M/20M/30M/60MHz ARB-Generator; einen 25MHz-Impulsgenerator; einen 160MHz oder 320MHz HF-Signalgenerator (MFG-2160MF/MFG-2160MR) und einen Leistungsverstärker (nur MFG-2120MA). Die MFG-22XX Modelle umfassen einen 30MHz/60/200MHz Dual-Performance ARB-Generator; einen 25MHz-Impulsgenerator; einen 160MHz oder 320MHz HF-Signalgenerator (MFG-2260MFA/MFG-2260MRA); und einen Leistungsverstärker (nur MFG-2260MFA/MFG-2260MRA).
Die MFG-2000 Serie, die bis zu 5 simultane Ausgangskanäle (MFG-2260MFA/MFG-2260MRA) besitzt, beinhaltet einen gleichwertigen Dual-Kanal-Arbiträrfunktionsgenerator mit maximal 60MHz für beide Kanäle; einen HF-Signalgenerator, einen Standard-AFG, der Sinuswellen mit maximal 320MHz und verschiedene modulationsfähige HF-Signale erzeugt; einen Impulsgenerator, dessen Frequenz 25MHz erreicht; einen Leistungsverstärker, der ideal für den Audiobereich ist. Die oben genannten fünf verschiedenen Funktionalitätskanäle sind separat oder insgesamt auf 10 Modelle verteilt, die von den grundlegenden Einkanal-AFG-Modellen mit Impulsgenerator bis zu Fünf-Kanal-Modellen reichen, um verschiedenen Bildungs- und Industrieanwendungen gerecht zu werden.
Der AFG-Kanal der MFG-2000-Serie gibt Sinus-, Rechteck-, Dreieckswellen usw. aus. Die Serie zeichnet sich durch echte Punkt-für-Punkt-Ausgabe-Arbiträrwellenformeigenschaften mit einer Abtastrate von 200 MHz, einer Wellenformwiederholrate von 100 MHz, einer 14-Bit-Auflösung und einer Speichertiefe von 16k Punkten aus. Einige Modelle bieten verschiedene Modulationsverfahren wie AM/FM/PM/FSK/PWM, Sweep, Burst, Trigger, 150MHz Frequenzzähler. Synchronisierte Dual-Kanal-Modelle bieten korrelierte Funktionen, einschließlich Synchronisation, Verzögerung, Summe und Kopplung. Der HF-Signalgenerator, eine vollständige AFG-Signalquelle (einschließlich ARB), bietet verschiedene Modulationen, Sweep und digitale Modulationen wie ASK und PSK und seine Sinuswellenfrequenz beträgt bis zu 320MHz. Ein vollfunktionsfähiger Impulsgenerator mit 25 MHz ist in allen Modellen vorhanden und seine Impulsbreite, Anstiegszeit, Abfallzeit sind einstellbar, die als Triggersignale angewendet werden können. Ein unabhängiger Eingangs-/Ausgangsleistungsverstärker mit 20 W, 10 dB, DC-100KHz Bandbreite und einer Verzerrung von weniger als 0,1 % kann für Audioanwendungen eingesetzt werden.
