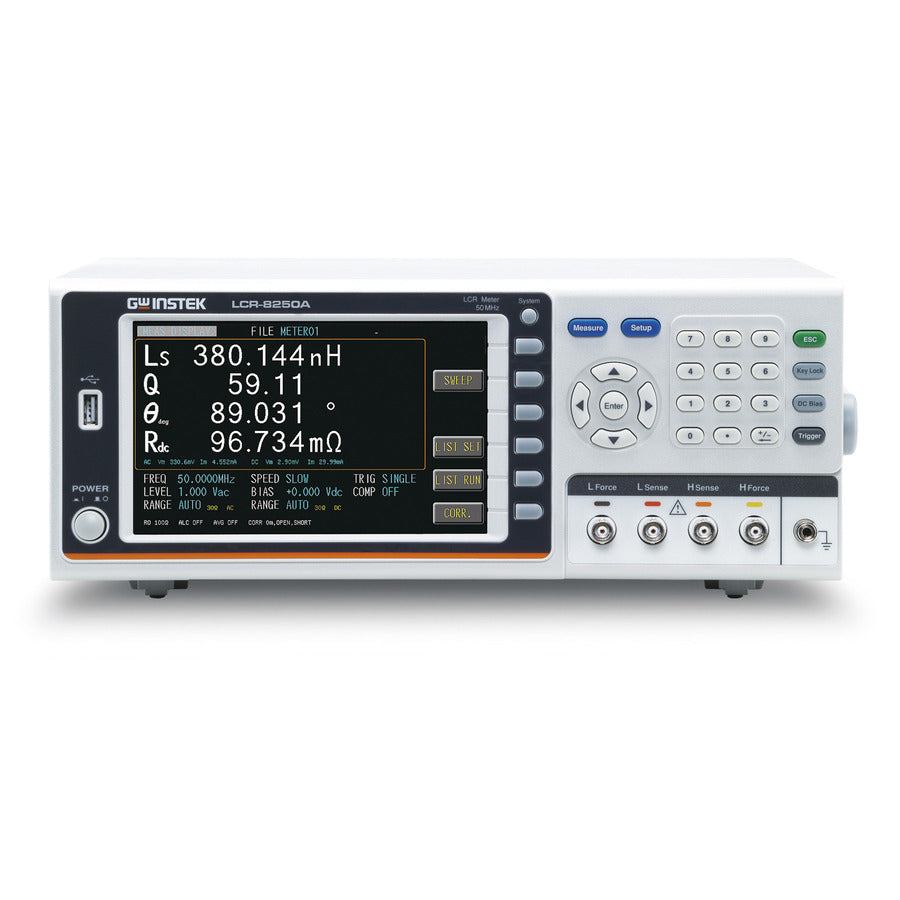

Instek LCR-8250A hochpräzises LCR-Messgerät
Merkmale und Spezifikationen
GW Instek bringt eine neue Serie von Hochfrequenz-LCR-Messgeräten auf den Markt – die LCR-8200(A), die fünf Modelle umfasst und eine maximale Testfrequenz von bis zu 50 MHz aufweist. Die gesamte Serie verwendet ein 7-Zoll-Farbdisplay und zeichnet sich durch eine hohe Messgenauigkeit (0,08 %) aus.
Die Messergebnisse können je nach gewähltem Messmodus numerisch oder grafisch dargestellt werden, sodass Benutzer die Eigenschaften des Prüflings optimal interpretieren können. Gleichzeitig ermöglichen eine Vielzahl von Standardschnittstellen wie USB-Gerät / RS-232C / Handler und GPIB den Benutzern, das Instrument über die bekannteste Schnittstelle zu steuern, ohne sich um zusätzliche Hardware-Investitionskosten kümmern zu müssen.
Darüber hinaus bietet die Serie auch eine USB-Speicherfunktion, wenn sie im Grafikmodus betrieben wird. Die gemessenen Charakteristik-Kurven und -Werte des Prüflings werden zur späteren Analyse gespeichert. Die vielfältigen Funktionen des LCR-8200(A) können Benutzern helfen, die Testanforderungen passiver Komponenten in F&E, Technik und Produktion problemlos zu erfüllen.
Im numerischen Messmodus wird zwischen MEAS-Messung und LIST-Messung unterschieden. Im MEAS-Messmodus können Benutzer bis zu 4 (mindestens 1) gewünschte Messpunkte aus den 17 Messparametern auswählen. Jeder ausgewählte Messpunkt kann zum Vergleich (PASS/FAIL-Beurteilung) oder zur BIN-Funktion eingestellt werden, um Beurteilung und Sortierung durchzuführen, sodass Benutzer die Messergebnisse leicht anhand von Farbe und Ton erkennen können. Im LIST-Modus können Benutzer 15 Testpunkte festlegen, und jeder Testpunkt kann Parameter unabhängig einstellen, einschließlich Frequenz/Spannung/Vorspannung, und er kann sogar eine unabhängige Vergleichsfunktion und einen numerischen Anzeigemodus (Wert, Differenzwert, Differenzprozentsatz) festlegen. Darüber hinaus wird im LIST-Modus auch der automatische Trigger-Modus bereitgestellt. Nach Abschluss jeder LIST-Messung befindet sich das Instrument im Mechanismus eines Standby-Triggers. Benutzer müssen nur den nächsten Prüfling platzieren, und der LIST-Test kann automatisch durchgeführt werden, was die Zeit für das wiederholte Drücken der Trigger-Taste spart.

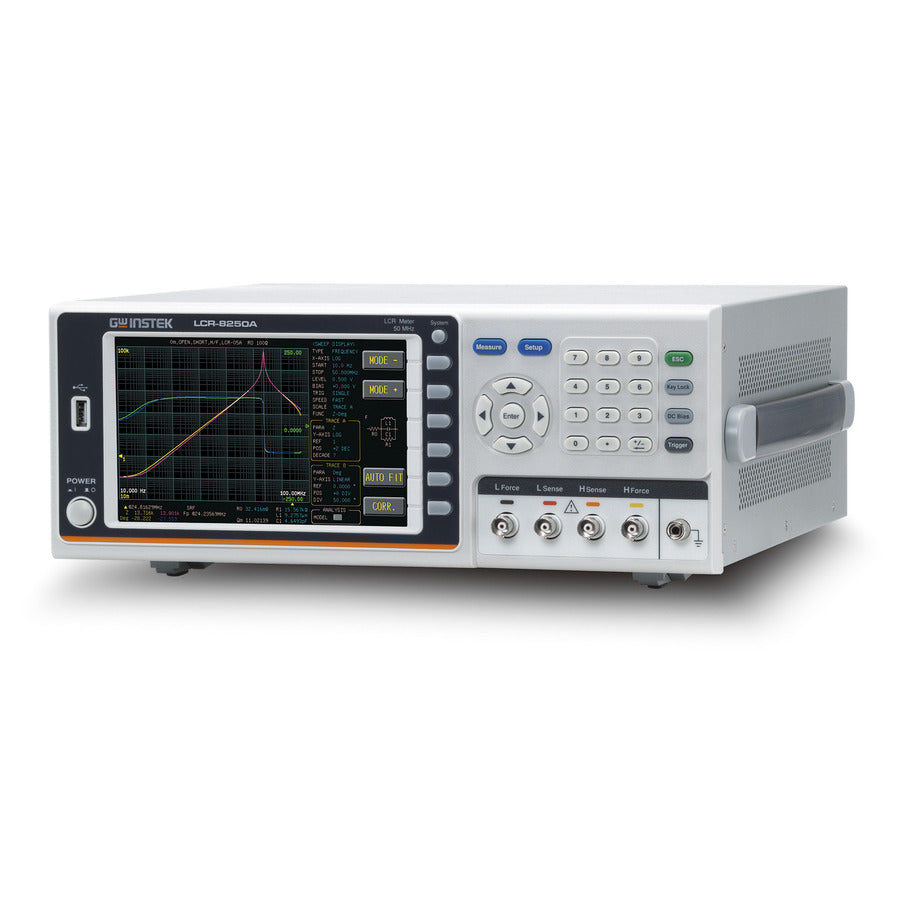

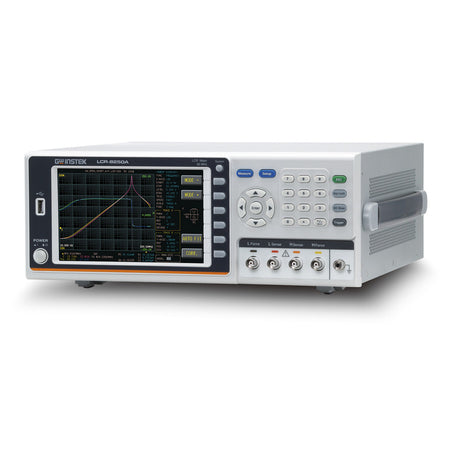

Im grafischen Messmodus bietet die SWEEP-Messung die Möglichkeit, zwei Parameter gleichzeitig zu sweepen (TRACE A / TRACE B). Die relativen Sweep-Parameter, einschließlich der Sweep-Quelle (Frequenz, Spannung, Strom oder Vorspannung), der horizontalen/vertikalen Achsenskala (LINEAR / LOG), der Geschwindigkeit usw., selbst das Hinzufügen einer Vorspannung, können je nach den tatsächlichen Bedürfnissen des Benutzers eingestellt und getestet werden. Außerdem bietet die LCR-8200A-Serie 7 verschiedene Ersatzschaltbilder, die dem Benutzer die Analyse durch 3-Komponenten- oder 4-Komponenten-Kombination zur Charakterisierung der Betriebseigenschaften des Stromkreises ermöglichen. Nach Abschluss des Sweeps kann die Skala automatisch an die ausgewählte TRACE angepasst werden, sodass die gesamte Beobachtung klarer und leichter ablesbar ist. Darüber hinaus können die gesweepten Grafiken (BMP) und Werte (CSV) auf dem Flash-Laufwerk zur späteren Analyse und Anwendung gespeichert werden.
Ob für die Messdatenerfassung während des Testprozesses oder die Zusammenarbeit für die Systemintegration, die LCR-8200 (A)-Serie bietet die umfassendsten Kommunikationsschnittstellen, einschließlich USB-Gerät, RS-232C, LAN für PC-Verbindung und sogar GPIB, die alle Standard-Kommunikationsschnittstellen sind. Benutzer können je nach ihren Nutzungsgewohnheiten und der Bequemlichkeit der Systemarchitektur ohne zusätzliche Kosten wählen. Darüber hinaus bietet die LCR-8200 (A)-Serie auch eine Handler-Schnittstelle zur Systemintegration von SPS oder Sortierern.
Im Lieferumfang enthalten
