GW Instek bietet zuverlässige und kostengünstige Testinstrumente für Bildung, Forschung und Entwicklung sowie die Fertigung an, darunter Oszilloskope, Netzteile und Multimeter.

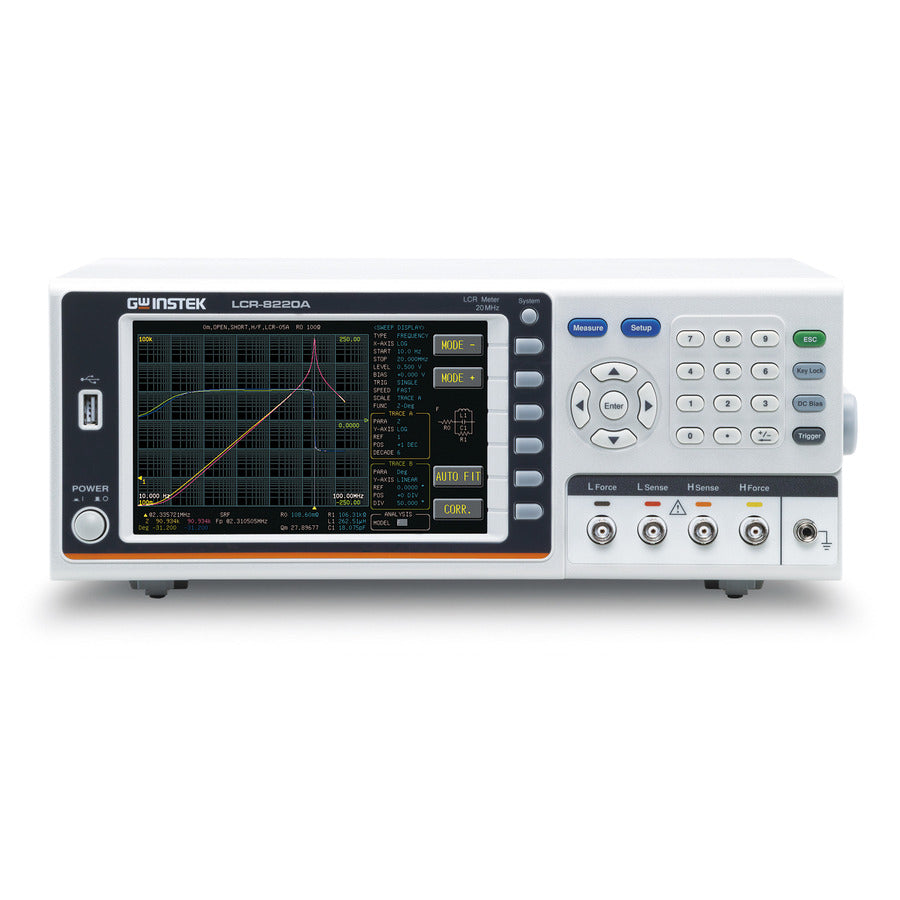

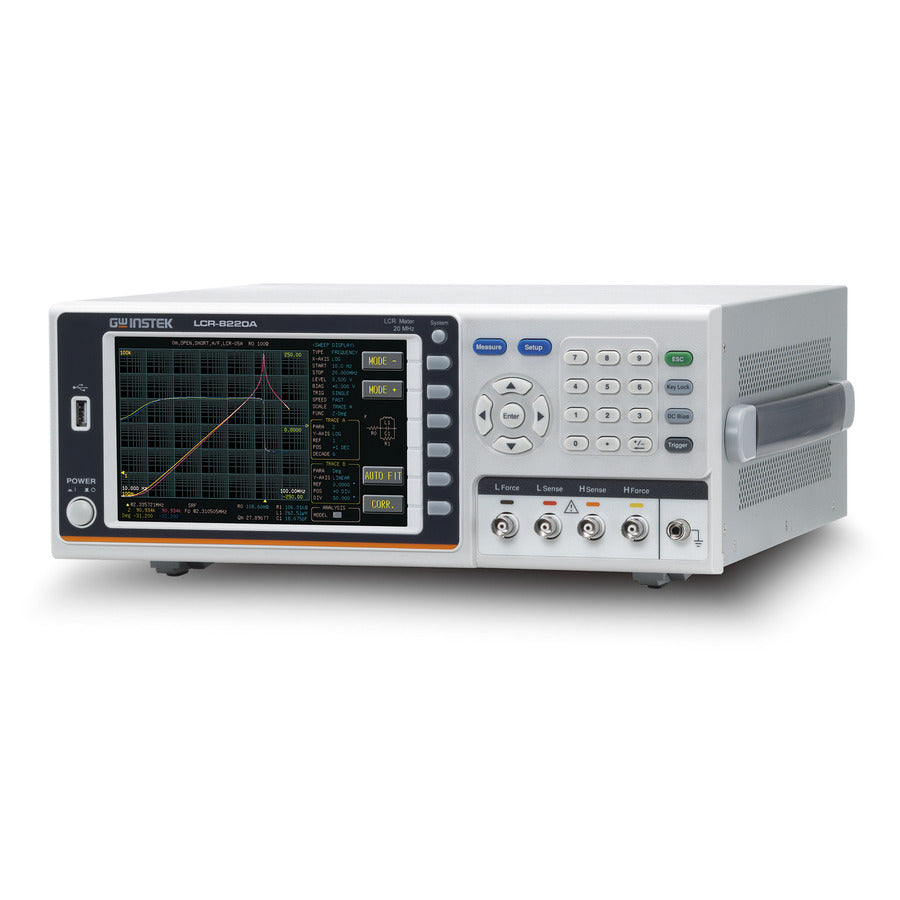

GW Instek bringt eine neue Serie von Hochfrequenz-LCR-Messgeräten auf den Markt: LCR-8200(A). Sie umfasst fünf Modelle und die maximale Testfrequenz beträgt bis zu 50 MHz. Die gesamte Serie verfügt über ein 7-Zoll-Farbdisplay und zeichnet sich durch eine hohe Messgenauigkeit (0,08 %) aus.
Die Messergebnisse können je nach gewähltem Messmodus numerisch oder grafisch dargestellt werden, was dem Benutzer eine optimale Interpretation der Eigenschaften des Prüflings ermöglicht. Gleichzeitig ermöglicht eine vollständige Palette von Standardschnittstellen wie USB-Gerät / RS-232C / Handler und GPIB dem Benutzer, das Gerät über die vertrauteste Schnittstelle zu steuern, ohne sich um zusätzliche Hardware-Investitionskosten kümmern zu müssen.
Darüber hinaus bietet die Serie auch eine USB-Speicherfunktion im Grafikmodus. Die gemessenen Charakteristikkurven und Werte des Prüflings werden zur späteren Analyse gespeichert. Die vielfältigen Funktionen des LCR-8200(A) können Benutzern helfen, die Prüfanforderungen passiver Komponenten in F&E, Technik und Produktion problemlos zu erfüllen.
Im numerischen Messmodus wird zwischen MEAS-Messung und LIST-Messung unterschieden. Im MEAS-Messmodus kann der Benutzer bis zu 4 (mindestens 1) gewünschte Messpunkte aus den 17 Messparametern auswählen. Jeder ausgewählte Messpunkt kann zum Vergleich (PASS/FAIL-Beurteilung) oder zur BIN-Funktion eingestellt werden, um eine Beurteilung und Sortierung durchzuführen, sodass der Benutzer die Messergebnisse leicht anhand von Farbe und Ton erkennen kann. Im LIST-Modus können Benutzer 15 Testpunkte einstellen, und jeder Testpunkt kann Parameter unabhängig einstellen, einschließlich Frequenz/Spannung/Vorspannung, und er kann sogar eine unabhängige Vergleichsfunktion und einen numerischen Anzeigemodus (Wert, Differenzwert, Differenzprozentsatz) einstellen. Darüber hinaus wird im LIST-Modus auch der automatische Trigger-Modus bereitgestellt. Nach Abschluss jeder LIST-Messung befindet sich das Gerät im Stand-by-Trigger-Mechanismus. Benutzer müssen nur den nächsten Prüfling platzieren, und der LIST-Test kann automatisch durchgeführt werden, was die Zeit für das wiederholte Drücken der Trigger-Taste spart.
Im grafischen Messmodus bietet die SWEEP-Messung die Möglichkeit, zwei Parameter gleichzeitig zu sweepen (TRACE A / TRACE B). Die relativen Parameter des Sweeps, einschließlich der gesweepten Quelle (Frequenz, Spannung, Strom oder Vorspannung), der horizontalen/vertikalen Achsenskala (LINEAR / LOG), der Geschwindigkeit usw., selbst das Hinzufügen einer Vorspannung, können entsprechend den tatsächlichen Bedürfnissen des Benutzers eingestellt und getestet werden. Außerdem bietet die LCR-8200A-Serie 7 verschiedene Ersatzschaltkreismodelle, die dem Benutzer eine Analyse durch 3- oder 4-Komponenten-Kombination zur Charakterisierung der Betriebscharakteristiken des Schaltkreises ermöglichen. Nach Abschluss des Sweeps kann die Skala automatisch an die ausgewählte TRACE angepasst werden, so dass die gesamte Beobachtung klarer und leichter lesbar ist. Darüber hinaus können die gesweepten Grafiken (BMP) und Werte (CSV) auf dem Flash-Laufwerk zur späteren Analyse und Anwendung gespeichert werden.
Ob für die Messdatenerfassung während des Testprozesses oder die Kollokation für die Systemintegration, die LCR-8200 (A)-Serie bietet die umfassendsten Kommunikationsschnittstellen, einschließlich USB-Gerät, RS-232C, LAN für die PC-Verbindung und sogar GPIB, die alle Standardkommunikationsschnittstellen sind. Benutzer können je nach ihren Nutzungsgewohnheiten und der Bequemlichkeit der Systemarchitektur ohne zusätzliche Kosten wählen. Darüber hinaus bietet die LCR-8200 (A)-Serie auch eine Handler-Schnittstelle für die Systemintegration von SPSen oder Sortierern.
