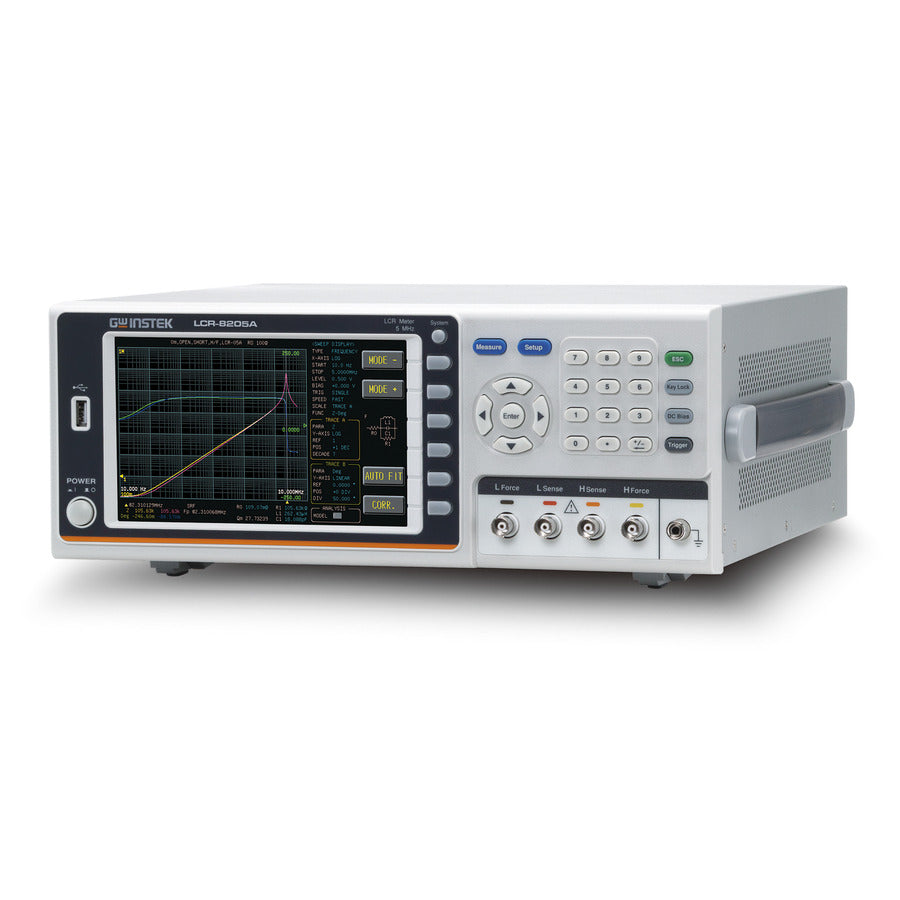

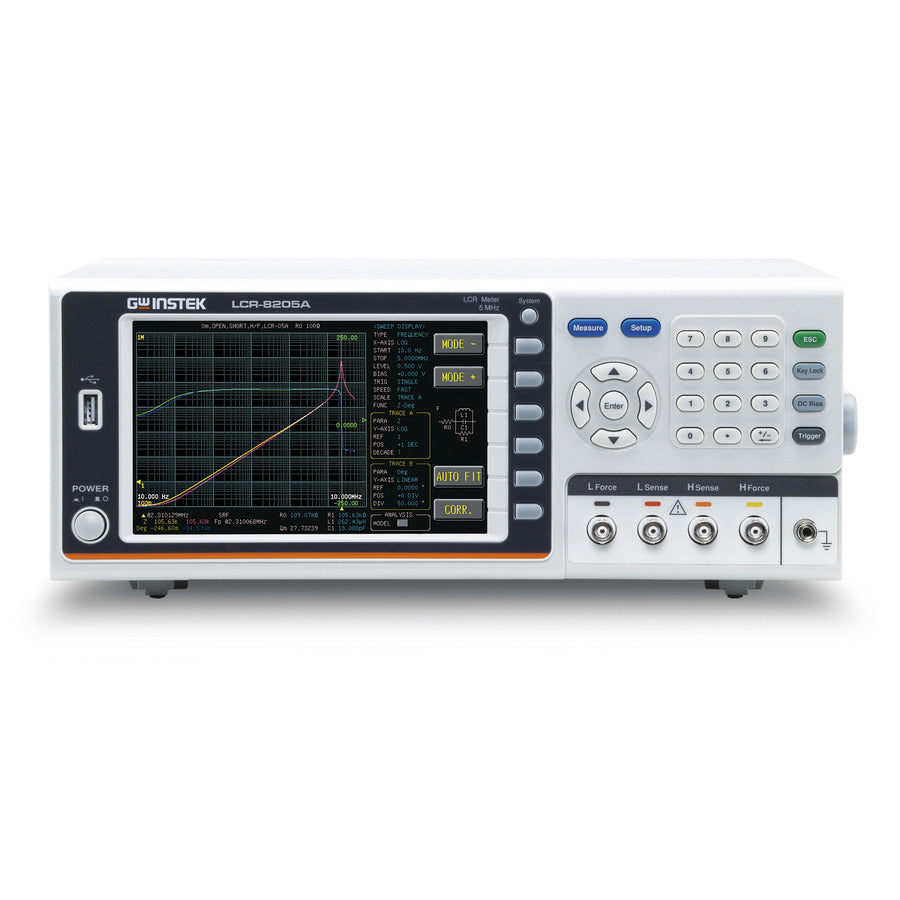

GW Instek bringt eine neue Serie von Hochfrequenz-LCR-Messgeräten auf den Markt – LCR-8200(A), die fünf Modelle umfasst und eine maximale Testfrequenz von bis zu 50 MHz aufweist. Die gesamte Serie verfügt über ein 7-Zoll-Farbdisplay und bietet eine hohe Messgenauigkeit (0,08 %).
Die Messergebnisse können je nach gewähltem Messmodus numerisch oder grafisch dargestellt werden, sodass Benutzer die Eigenschaften des Prüflings optimal interpretieren können. Gleichzeitig ermöglicht eine vollständige Palette von Standardschnittstellen wie USB-Gerät / RS-232C / Handler und GPIB den Benutzern, das Instrument über die ihnen vertrauteste Schnittstelle zu steuern, ohne sich Gedanken über zusätzliche Hardware-Investitionskosten machen zu müssen.
Darüber hinaus bietet die Serie auch eine USB-Speicherfunktion, wenn sie im Grafikmodus betrieben wird. Die gemessenen Kennlinien und Werte des Prüflings werden zur späteren Analyse gespeichert. Die vielfältigen Funktionen des LCR-8200(A) können Benutzern helfen, die Testanforderungen passiver Komponenten in Forschung und Entwicklung, Technik und Produktion problemlos zu erfüllen.
Im numerischen Messmodus wird zwischen MEAS-Messung und LIST-Messung unterschieden. Im MEAS-Messmodus können Benutzer bis zu 4 (mindestens 1) gewünschte Messpunkte aus den 17 Messparametern auswählen. Jeder ausgewählte Messpunkt kann auf Vergleich (PASS/FAIL-Beurteilung) oder auf die BIN-Funktion eingestellt werden, um eine Beurteilung und Sortierung durchzuführen, sodass Benutzer die Messergebnisse leicht anhand von Farbe und Ton erkennen können. Im LIST-Modus können Benutzer 15 Testpunkte einstellen, und jeder Testpunkt kann Parameter unabhängig einstellen, einschließlich Frequenz/Spannung/Bias, und es kann sogar eine unabhängige Vergleichsfunktion und ein numerischer Anzeigemodus (Wert, Differenzwert, Differenzprozentsatz) eingestellt werden. Darüber hinaus wird im LIST-Modus auch der automatische Trigger-Modus bereitgestellt. Nach Abschluss jeder LIST-Messung befindet sich das Instrument im Mechanismus eines Standby-Triggers. Benutzer müssen nur den nächsten Prüfling platzieren, und der LIST-Test kann automatisch durchgeführt werden, was Zeit spart, indem wiederholt die Trigger-Taste gedrückt wird.
Im grafischen Messmodus bietet die SWEEP-Messung die Möglichkeit, zwei Parameter gleichzeitig zu sweepen (TRACE A / TRACE B). Die relativen Sweep-Parameter, einschließlich der Sweep-Quelle (Frequenz, Spannung, Strom oder Vorspannung), der horizontalen / vertikalen Achsenskala (LINEAR / LOG), der Geschwindigkeit usw., sogar das Hinzufügen einer Vorspannung, können entsprechend den tatsächlichen Anforderungen der Benutzer eingestellt und getestet werden. Außerdem bietet die LCR-8200A-Serie 7 verschiedene äquivalente Schaltungsmodelle, die eine Benutzeranalyse durch 3-Komponenten- oder 4-Komponenten-Kombinationen ermöglichen, um die Betriebsmerkmale der Schaltung zu charakterisieren. Nach Abschluss des Sweeps kann die Skala automatisch entsprechend der ausgewählten TRACE angepasst werden, sodass die gesamte Beobachtung klarer und leichter lesbar ist. Darüber hinaus können die gesweepten Grafiken (bmp) und Werte (csv) zur späteren Analyse und Anwendung auf dem Flash-Laufwerk gespeichert werden.
Ob es sich um die Erfassung von Messdaten während des Testprozesses oder die Kollokation für die Systemintegration handelt, die LCR-8200 (A)-Serie bietet die umfassendsten Kommunikationsschnittstellen, einschließlich USB-Gerät, RS-232C, LAN für PC-Verbindung und sogar GPIB, die alle Standard-Kommunikationsschnittstellen sind. Benutzer können je nach ihren Nutzungsgewohnheiten und der Bequemlichkeit der Systemarchitektur ohne zusätzliche Kosten wählen. Darüber hinaus bietet die LCR-8200 (A)-Serie auch eine Handler-Schnittstelle für die Systemintegration von SPS oder Sortierern.
