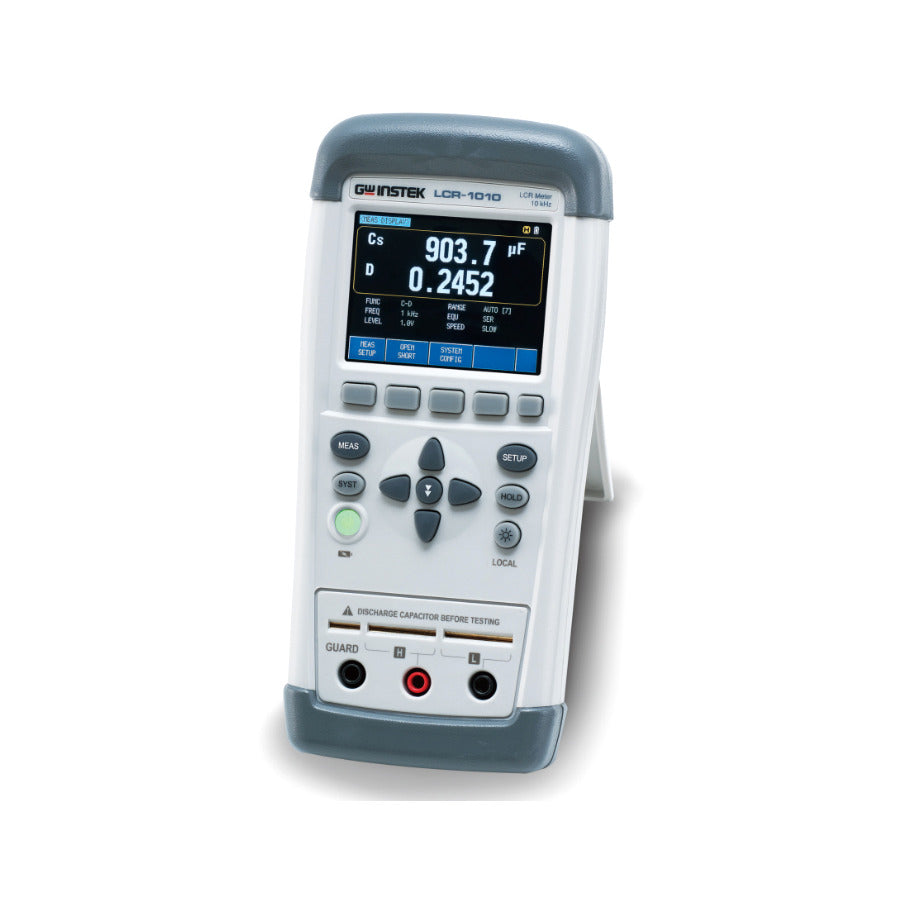

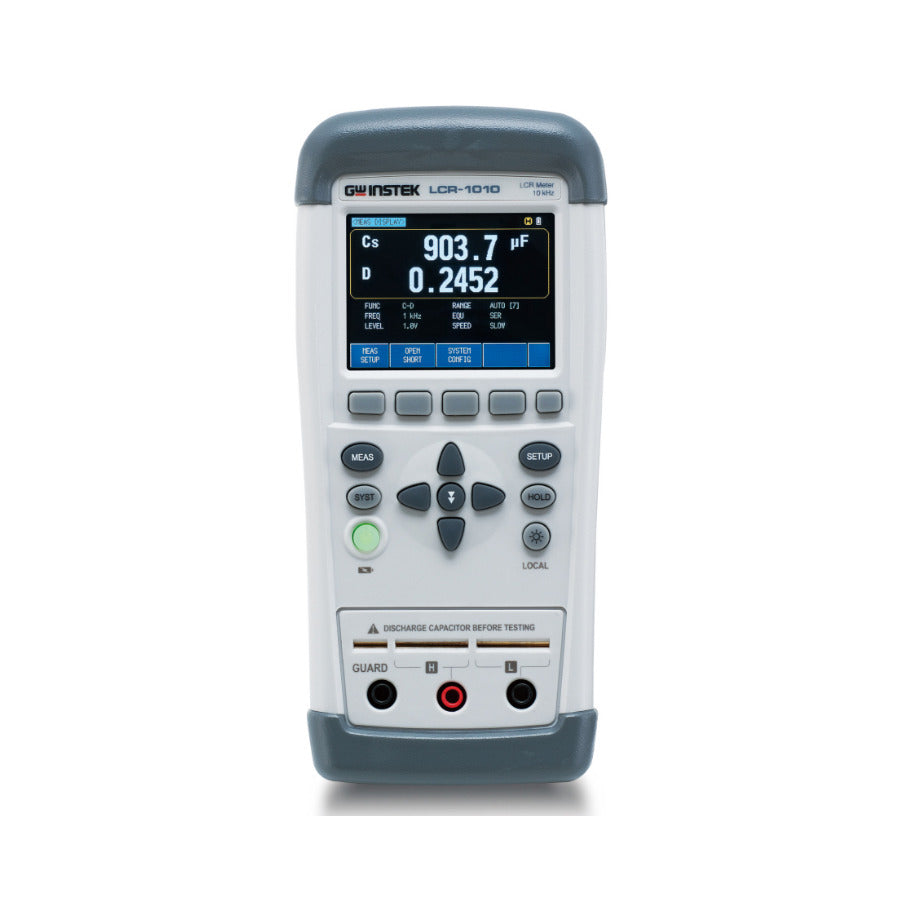

GW Instek bringt die neue LCR-1000-Serie auf den Markt, ein tragbares LCR-Messgerät mit automatischer Echtzeit-Testfunktion. Die Serie verwendet TFT-LCD und bietet eine Grundgenauigkeit von 0,2 %. Benutzer können zwischen Tasten- oder Touchscreen-Bedienung wählen. Die Serie mit hoher Messgenauigkeit und Benutzerfreundlichkeit eignet sich für Präzisionstests, einschließlich Wartungstests, Bauteilproduktion, Schulen/Forschungsinstituten und sogar Qualitätsprüfungen.
Die LCR-1000-Serie umfasst 2 Modelle. Das LCR-1100 bietet eine Testfrequenz von bis zu 100 kHz, und das LCR-1010 bietet eine Testfrequenz von bis zu 10 kHz. Die Serie bietet wählbare Testspannungen (0,3/0,7/1,0 Veff) und äquivalente Schaltungen (Serie/Parallel) zur automatischen Messung von Kapazität, Induktivität, Widerstand, Reaktanz, Impedanz, Gütefaktor, Verlustfaktor, Phase und Gleichstromwiderstand.
Die LCR-1000-Serie, mit 50.000 Anzeigewerten für Haupt- und Hilfsparameter und einer Grundgenauigkeit von 0,2 %, unterstützt 2-Draht- oder 5-Draht-Messungen. Darüber hinaus bietet die Serie auch eine Vergleichsfunktion und eine Datenspeicherfunktion, um verschiedene Test- und Messanforderungen für verschiedene Arten von Bauteilen zu erfüllen.
Die gesamte Serie ist mit USB-HID- und USB-VCOM-Schnittstellen ausgestattet. Eine einfache und praktische kostenlose PC-Software wird bereitgestellt, und Fernsteuerbefehle (kompatibel mit SCPI) stehen den Benutzern zur Verfügung, um ihre eigene persönliche Software zur Datenerfassung zu erstellen.
| LCR-1000 Serie Handheld LCR-Messgerät | ||
|---|---|---|
| Modell | LCR-1100 | LCR-1010 |
| Testfrequenz | 50/100/120Hz/1k/2k/10k/50k/100kHz | 50/100/120Hz/1k/2k/10kHz |
| Anzeige | Primär/Sekundär: 50.000 Zählimpulse | |
| Ausgangsimpedanz | 100? | |
| Grundgenauigkeit | 0,2 % | |
| Testgeschwindigkeit | Langsam: 2,5 Mal/s, Schnell: 10 Mal/s | |
| Testsignalpegel | 0,3V/0,7V/1,0Veff wählbar | |
| Testparameter | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-?r, Z-?d | |
| Äquivalentschaltung | Seriell / Parallel wählbar | |
