Praktisch und erschwinglich

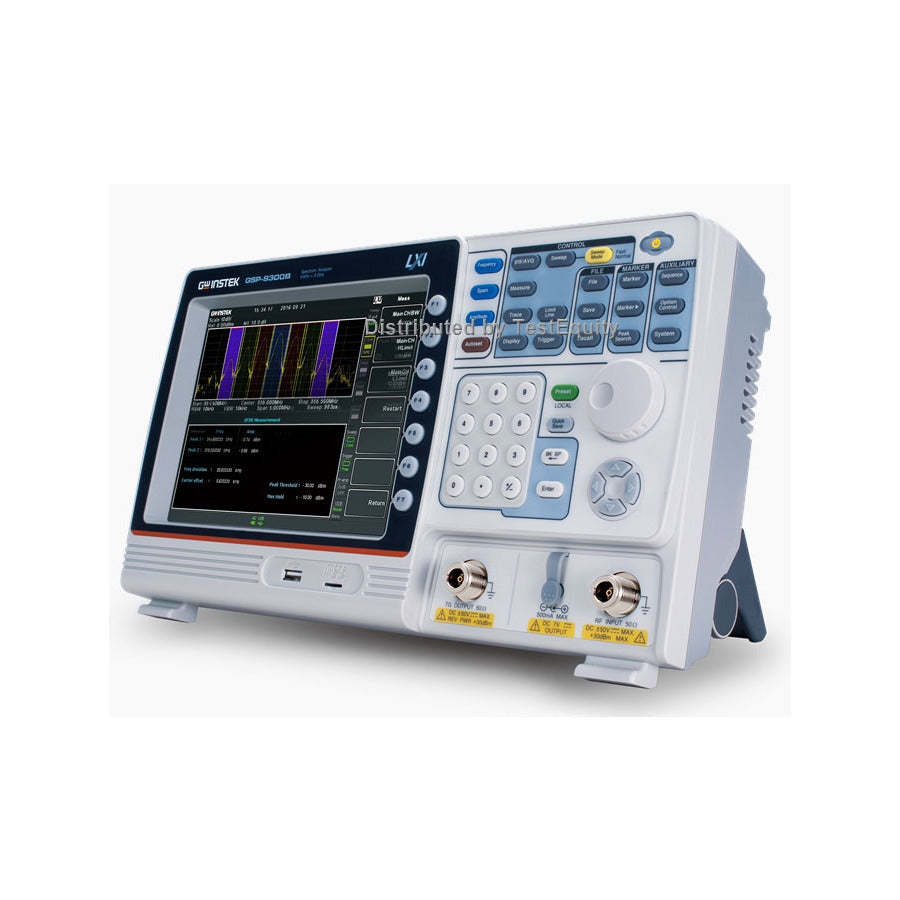

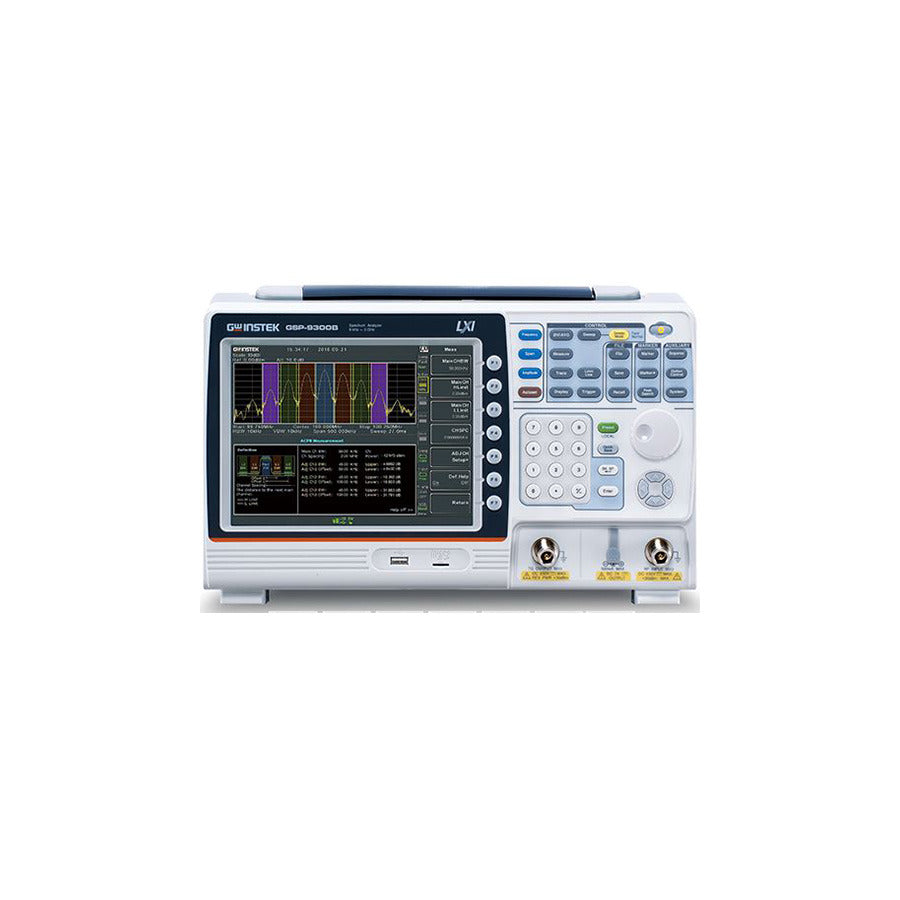

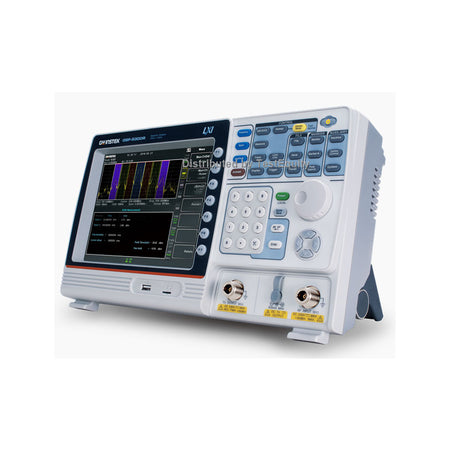

Der Instek GSP-9300B ist ein 3-GHz-Spektrumanalysator, der die grundlegenden Anforderungen an HF-Messungen erfüllt. Er bietet eine Frequenzstabilität von 0,025 ppm, eine Alterungsrate von 1 ppm/Jahr, einen integrierten Vorverstärker, ein Grundrauschen von -149 dBm/Hz und unterstützt über 20 Messanwendungen, darunter die Analyse von AM/FM-Modulationssignalen, die Analyse von Signalkanälen und die Prüfung von CATV-Parametern. In Kombination mit der TG-Option ermöglicht der GSP-9300BTG Frequenzgang- und Leistungslinearitätsmessungen an Bauteilen.
Ein stabiles, leichtes und vielseitiges Testgerät

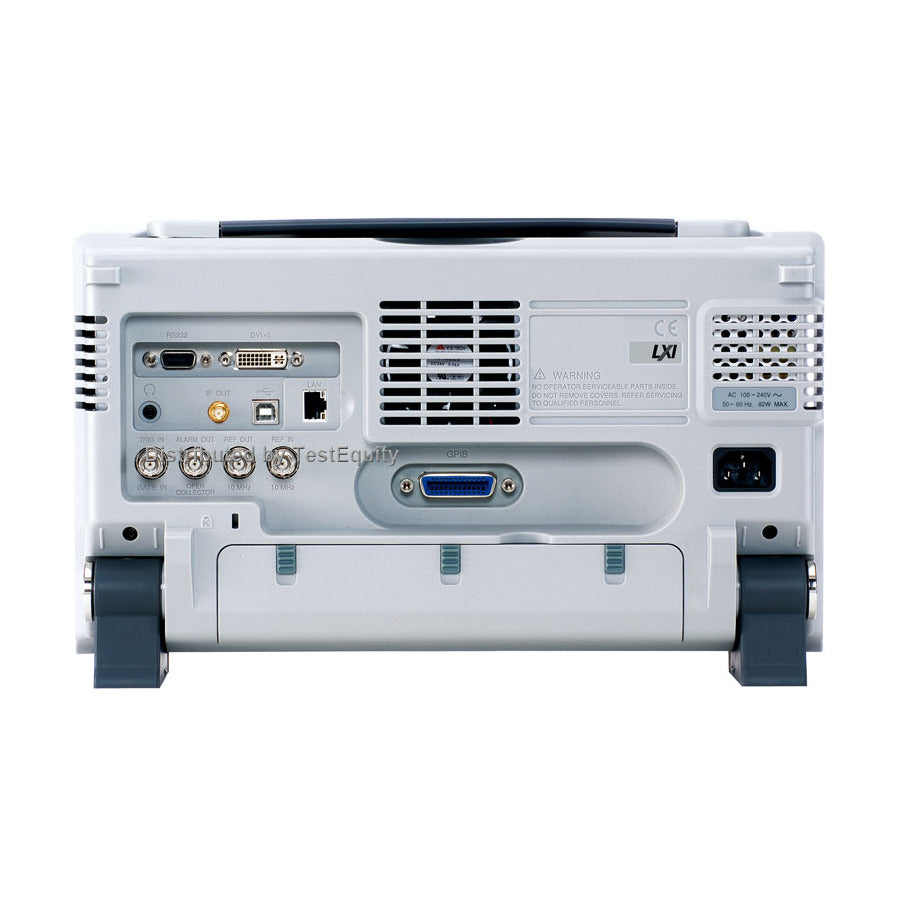

Zur Signalüberwachung bietet der GSP-9300B einen topografischen Anzeigemodus, der kontinuierliche und zufällige Signale anhand der Farbtemperatur unterscheiden kann. Der Spektrogrammmodus stellt eine Zeitachse im Spektrum dar, sodass Signalveränderungen zeitlich betrachtet werden können. Im Split-Window-Modus lassen sich für jedes Anzeigefenster unterschiedliche Parameter einstellen. Darüber hinaus bietet der GSP-9300B benutzerfreundliche Oberflächen wie Anzeigemodus, Hilfe, Mehrsprachigkeit und schnelle Datenprotokollierung. Zur Standardausstattung gehören USB/RS-232/LXI/MicroSD/DVI-Ausgang sowie der zugehörige PC-Treiber IVI. GPIB ist optional erhältlich.
Mehr als 20 Messanwendungen
Das GSP-9300B bietet umfangreiche Signalverarbeitungsfunktionen, darunter AM/FM-Modulationssignalanalyse, Signalkanalanalyse, CATV-Parameterprüfung, Stabilitätsprüfung des Signals sowie Frequenzgang- und Leistungslinearitätsprüfung. Dank seiner einzigartigen Funktionen wie automatischer Aufwachfunktion, Sequenzfunktion und Grenzwertprüfung ist das GSP-9300B speziell für die Anforderungen von Produktionslinien konzipiert. Die patentierte Wärmeleittechnik reduziert die Aufwärmzeit des GSP-9300B erheblich und beschleunigt so die Produktionsprozesse. Durch seine kompakte Bauweise eignet sich das GSP-9300B sowohl für Feldtests als auch für die Integration in automatische Testsysteme.
Frequenzstabilität: 0,025 ppm
Anwendungen der drahtlosen Kommunikation sind heutzutage allgegenwärtig. Um den hohen Anforderungen an präzise Messungen gerecht zu werden, bietet der GSP-9300B eine Frequenzstabilität von 0,025 ppm und eine Alterungsrate von 1 ppm/Jahr, die sonst nur bei High-End-Test- und Messgeräten zu finden sind.
Eingebauter Vorverstärker
Der integrierte Vorverstärker des GSP-9300B bietet ein Grundrauschen von -149 dBm. In Kombination mit dem integrierten EMV-Filter und der speziellen EMV-Nahfeldsonde ermöglicht der GSP-9300B EMV-Tests und Fehlersuche.
Im Lieferumfang des GSP-9300B enthalten: Netzkabel, Kalibrierzertifikat, Kurzanleitung, Benutzerhandbuch, Programmierhandbuch, SpectrumShot-Software, SpectrumShot-Anleitung und IVI-Treiber auf CD. Optional erhältlich: Tragetasche, Akkumodul, EMI-Antennenset, Rack-Zubehör und (werkseitig installierter) Tracking-Generator (TG). Der TG bietet einen synchronisierten Sweep-Ausgang von 0 bis -50 dBm, führt eine Skalarnetzwerkanalyse (S11, S21) durch und misst P1dB.
