Programmierbares Dreikanal-Gleichstromnetzteil RS-232/USB/LAN, 385W
Merkmale

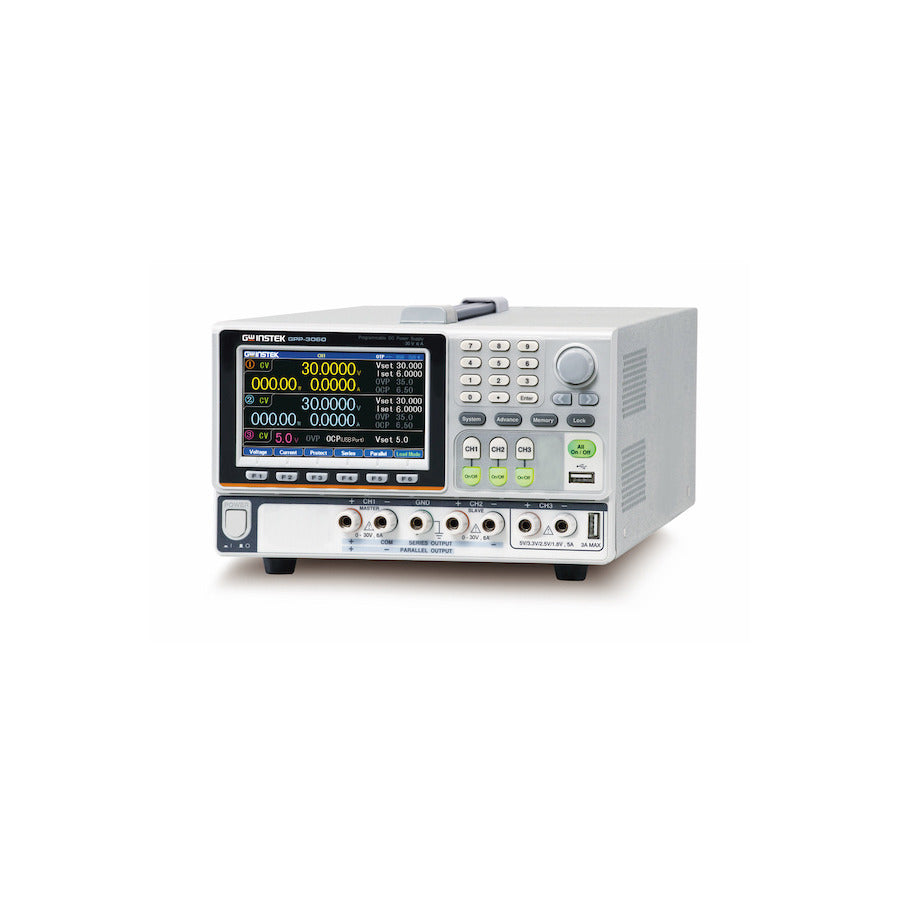

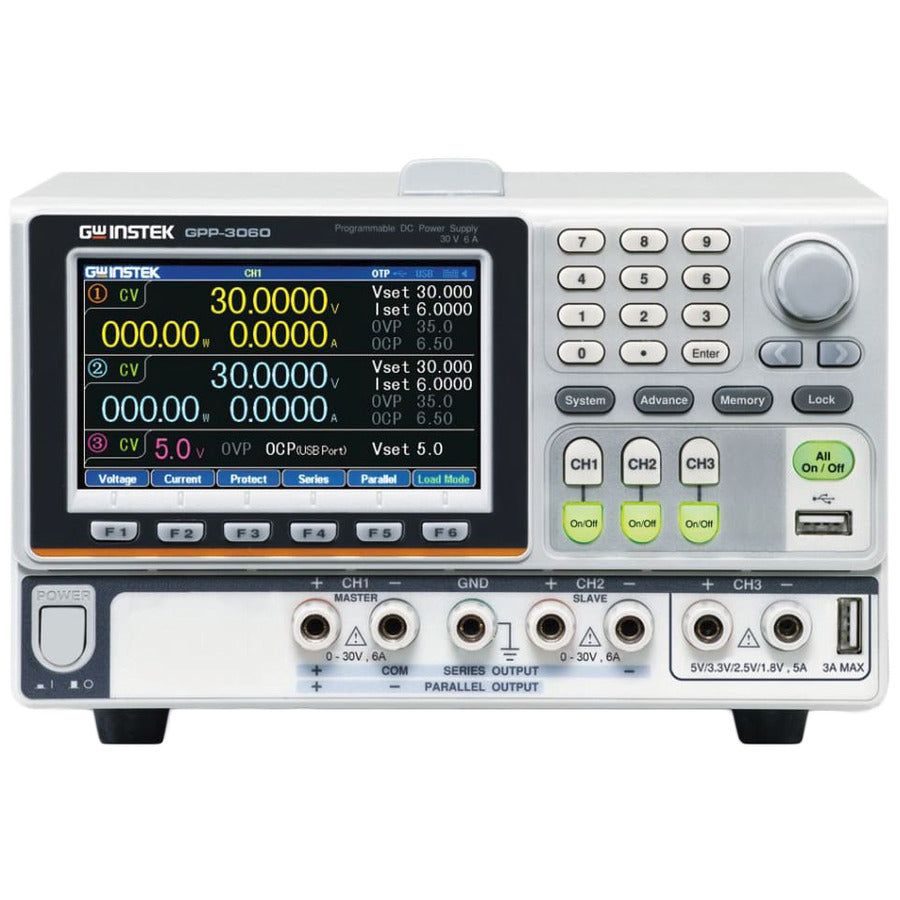

Die programmierbaren Dreikanal-Gleichstromversorgungen GPP-3060 und GPP-6030 sind Erweiterungsmodelle der GPP-X323-Serie. Die maximale Ausgangsleistung dieser beiden Modelle beträgt 385W. Das GPP-3060 unterstützt CH1/CH2: 0 ~ 30V / 0 ~ 6A Ausgang; das GPP-6030 unterstützt CH1/CH2: 0 ~ 60V / 0 ~ 3A Ausgang; CH3 beider Modelle unterstützt 1.8V, 2.5V, 3.3V, 5.0V/5A.
GPP-3060 und GPP-6030 erben die hohe Programmierauflösung (1mV/0.1mA) und Ausleseauflösung (0.1mV/0.1mA) der GPP-Serie mit rauscharmen Welligkeitswerten von ≤1mVrms/≤2mArms und einer Einschwingzeit von ≤100µs. Für jeden Kanal ist ein unabhängiger Ausgangs-Ein/Aus-Schalter vorhanden.
Die einzigartige Lastfunktion der GPP-Serie kann CH1/CH2 beliebig als Stromversorgung oder Lastfunktion einstellen. So kann beispielsweise ein Kanal als Stromausgang und der andere Kanal als Lastfunktion eingestellt werden, um die Leistung des Prüflings zu verbrauchen und so einfache Batterie-Lade- und Entladetests oder Lastcharakteristiktests mit einer einzigen Stromversorgung zu ermöglichen.
| Betriebsbereich | ||||||
|---|---|---|---|---|---|---|
| Modellnummer | Anzahl der Ausgänge |
Max. Leistung | CH1 | CH2 | CH3 | Schnittstelle |
| GPP-3060 | 3 | 385W | 0-30V/0-6A | 0-30V/0-6A | 1.8V/2.5V/3.3V/5V; 5A | USB, RS-232, LAN, GPIB |
| GPP-6030 | 3 | 385W | 0-60V/0-3A | 0-60V/0-3A | 1.8V/2.5V/3.3V/5V; 5A | USB, RS-232, LAN, GPIB |
| Ausgabefunktionsliste | |||
|---|---|---|---|
| CH1 | CH2 | CH3 | |
| Sequenz-Ausgabefunktion | ? | ? | - |
| Lastfunktionen (CC, CV, CR-Modus) | ? | ? | - | Ausgangsverzögerungsfunktion | ? | ? | - | Ausgangsüberwachungsfunktion (10 Sätze) | ? | ? | - | Ausgangsaufnahmefunktion | ? | ? | - | Panel Speichern/Abrufen | ? | ? | ? |
Ausgangsüberwachungsfunktion Die Ausgangsüberwachungsfunktion ermöglicht es Benutzern, die Überwachungsbedingungen gemäß den Anforderungen einzustellen, einschließlich Spannung, Strom und Leistung, die größer oder kleiner als die Einstellung sind, sowie die logische Beziehung von UND, ODER. Sie ermöglicht es den Benutzern auch, während des Messvorgangs Alarme auszulösen oder den Ausgang zu stoppen, die Messung zu stoppen und den Prüfling des Kunden zu schützen. Jeder Kanal kann gleichzeitig überwacht werden.
Sequenzausgabefunktion
Die GPP-Serie bietet eine sequentielle Ausgabefunktion an Kanal 1 und Kanal 2. Diese Funktion ermöglicht es den Benutzern nicht nur, die Ausgangswellenform zu bearbeiten, sondern auch die sequentielle Konstantspannungs- (CV) oder Konstantstromlast-Wellenform (CC) einzustellen, d.h. eine serielle Stromausgabe oder einen Simulationstest einer dynamischen Last. Die maximal einstellbaren Punkte für die Sequenzfunktion sind 2048, und der Intervallbereich jedes Punktes kann von 1 bis 300 Sekunden eingestellt werden. Um die Einstellung der Wellenformbearbeitung zu vereinfachen, verfügt die GPP-Serie über 8 integrierte Vorlagenwellenformen in der Sequenzausgabefunktion, die Benutzer direkt für die Ausgabe anwenden können, darunter Sinus-, Puls-, Rampen-, Treppenaufwärts-, Treppenabwärts-, Treppenaufwärts-Abwärts-, Exponentiell-Anstiegs- und Exponentiell-Abfall-Wellenformen.
Die Bearbeitungsdaten der Sequenzausgabe können in den internen 10 Speichersätzen gespeichert oder auf einem USB-Stick (Speichern/Abrufen) als *.SEQ- oder *.CSV-Datei gespeichert werden; die gespeicherte *.CSV-Datei kann zur Bearbeitung und Analyse in Excel exportiert werden. Die endgültig bearbeitete Datei kann über einen USB-Stick in die (Speichern/Abrufen)-Funktion des Netzteils importiert werden.
Lastfunktion Die Kanäle CH1/CH2 der GPP-Serie sind mit einer Lastfunktion ausgestattet. Eine einzige Stromversorgung kann die grundlegenden Anforderungen für Batterie-Lade- und Entladetests erfüllen. Sie kann Stromausgabe in Kanal 1 und Kanal 2 bereitstellen. Die Funktionen für eine konstante Spannungslast (CV), eine konstante Stromlast (CC) und eine maximale 1k Konstantwiderstandslast (CR) sind integriert, um Benutzern die Durchführung von Entladungstests ohne die Verwendung einer elektronischen Last zu ermöglichen. In der Anwendung können Benutzer auch einstellen, dass entweder ein Kanal der einzelnen GPP-Serie als Stromausgang und ein Kanal als Lastfunktion zur Aufnahme der Leistung des Prüflings dient, oder dass beide Kanäle als Lastfunktionen zur gleichzeitigen Aufnahme der Leistung verschiedener Lasten dienen.
