GW Instek bietet zuverlässige und kostengünstige Testinstrumente für Bildung, Forschung und Entwicklung sowie die Fertigung an, darunter Oszilloskope, Netzteile und Multimeter.
Die GPE-X323-Serie umfasst hochmoderne, wirtschaftliche lineare Gleichstromnetzteile. Sie zeichnet sich durch eine Ausgangsleistung von 192 bis 217 Watt, drei unabhängige, isolierte Ausgangskanäle (GPE-X323), hohe Auflösung, geringes Rauschen, hohe Zuverlässigkeit, eine Tastensperre und eine kompakte Bauweise aus. Mit der GPE-X323-Serie setzt GW Instek neue Maßstäbe in der Fertigung kostengünstiger linearer Gleichstromnetzteile.

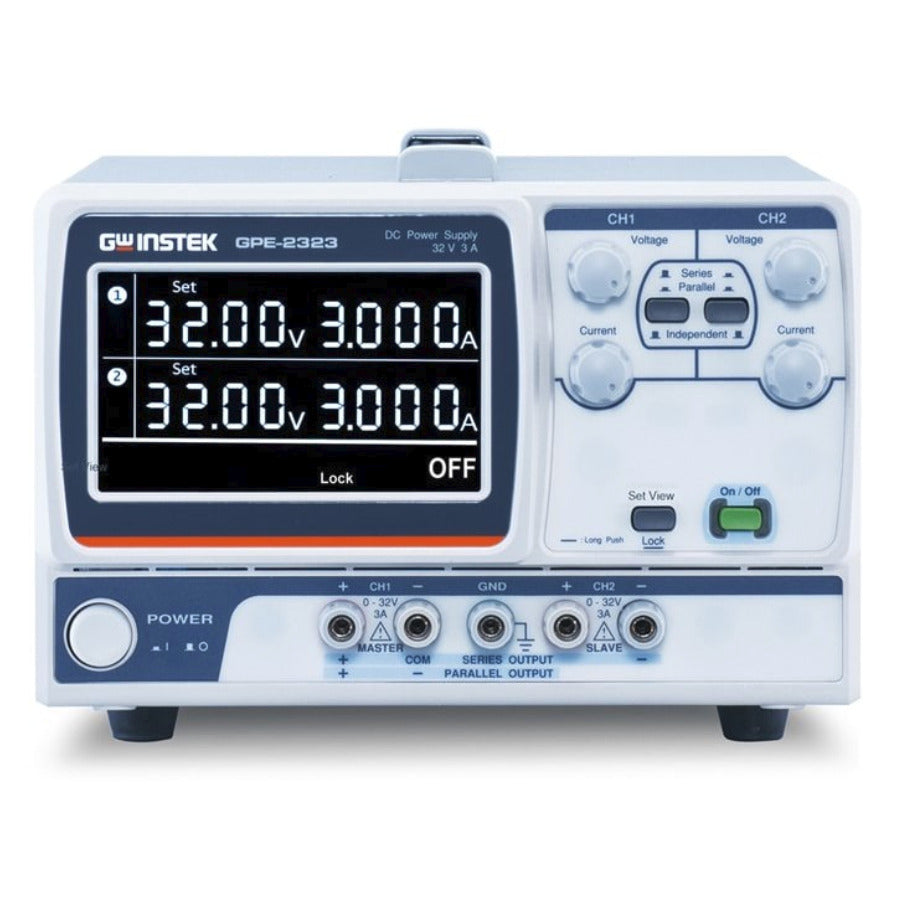

Digitale Bedienfeldsteuerung
Die GPE-X323-Serie verfügt über ein integriertes digitales Bedienfeld, das herkömmliche Steuerungsmethoden ersetzt. Dank dieses einzigartigen Designs bietet das lineare Gleichstromnetzteil der GPE-X323-Serie dem Anwender effizientere Funktionen wie die Einstellungsanzeige und die Tastensperre, um den Bedienungsprozess zu beschleunigen. Die Tastensperre schützt die Prüflinge, indem sie unbefugte Änderungen der Spannungs- und Stromparameter verhindert. Zusätzlich ermöglicht die Kontrollleuchte am Ausgang dem Anwender, den Betriebszustand des Netzteils deutlich abzulesen.
Tracking-Serie - Parallelbetrieb
Zusätzlich zu den unabhängigen Ausgangskanälen bietet der GPE-2323 eine automatische Nachführung für Reihen- und Parallelschaltungen. Durch die Reihen- und Parallelschaltung können Netzteile 32 V/6 A (Parallelschaltung) bzw. 64 V/3 A (Serienschaltung) ausgeben. Die Kanäle CH 1 und CH 2 des GPE-2323 steuern diese Funktionen.
Hohe Auflösung (zum Einstellen und Auslesen)
Das GPE-2323 zeichnet sich durch eine hohe Auflösung von 10 mV/1 mA (für Einstell- und Auslesevorgänge) aus. Es liefert eine reine und stabile Stromversorgung. Damit lassen sich problemlos kleine Spannungs- oder Strommessungen an Prüflingen simulieren – ein Bereich, der mit herkömmlichen linearen Netzteilen geringerer Auflösung nicht abgedeckt werden kann.

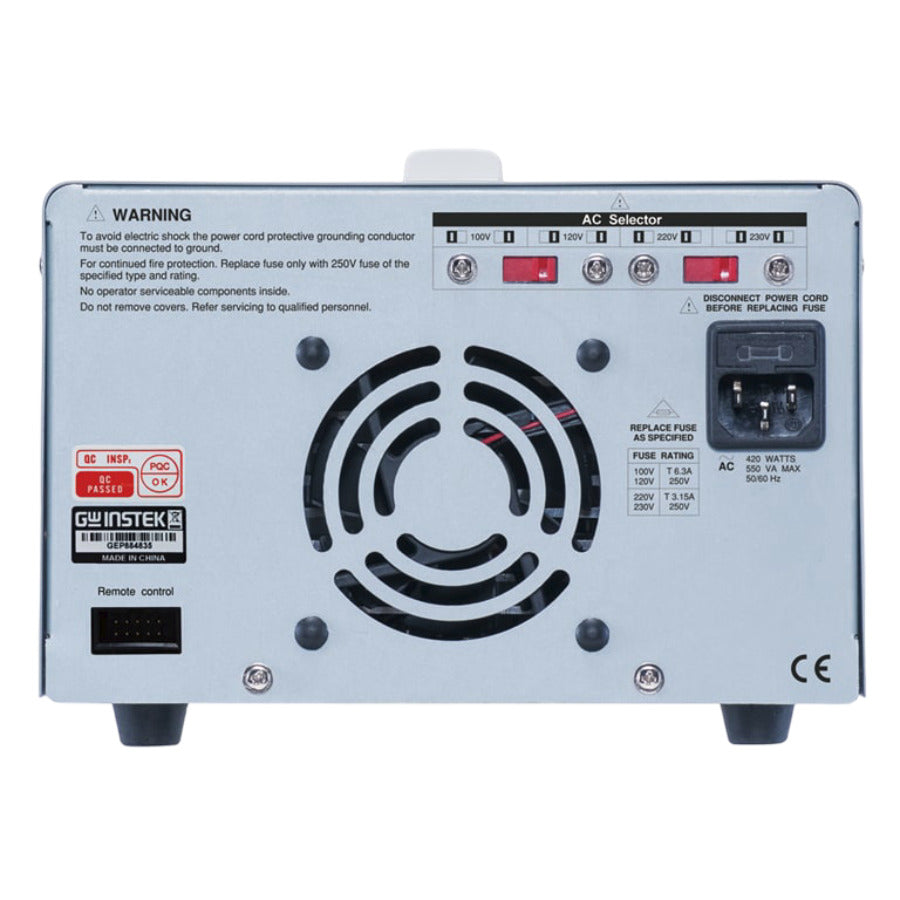

Fernbedienung (Fernbedienung I/O) für die Ein-/Ausschaltfunktion des Ausgangs
Der GPE-2323 verfügt über eine Ausgangs-Ein/Aus-Funktion, um Prüflinge vor unnötigen Schäden durch den Vorspannungsausgang beim Anschluss an ein Netzteil zu schützen. Stellen Sie einfach die Spannungs- und Stromparameter ein und überprüfen Sie alle Verbindungen. Anschließend können Sie die Ausgangs-Ein/Aus-Funktion manuell über die Frontplatte aktivieren.
| GW Instek GPE-x323 Serie Gleichstromnetzteile | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modelle | GPE-4323 | GPE-3323 | GPE-2323 | GPE-1326 | ||||||||
| Kanäle | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH1 | ||
| Stromspannung | 0 bis 32 V | 0 bis 5 V | 0 bis 15 V | 0 bis 32 V | 5,0 V | 0 bis 32 V | 0 bis 32 V | |||||
| Aktuell | 0 bis 3 A | 0 bis 1 A | 0 bis 3 A | 5A | 0 bis 3 A | 0 bis 6 A | ||||||
| Nachführspannung | 0 bis 64 V | --- | 0 bis 64 V | --- | 0 bis 64 V | --- | ||||||
| Verfolgung des Parallelstroms | 0 bis 6 A | --- | 0 bis 6 A | --- | 0 bis 6 A | --- | ||||||
