GW Instek GKT-008
GW Instek GKT-008
GW Instek
SKU: 26918.1 | MPN: GKT-008
Neu

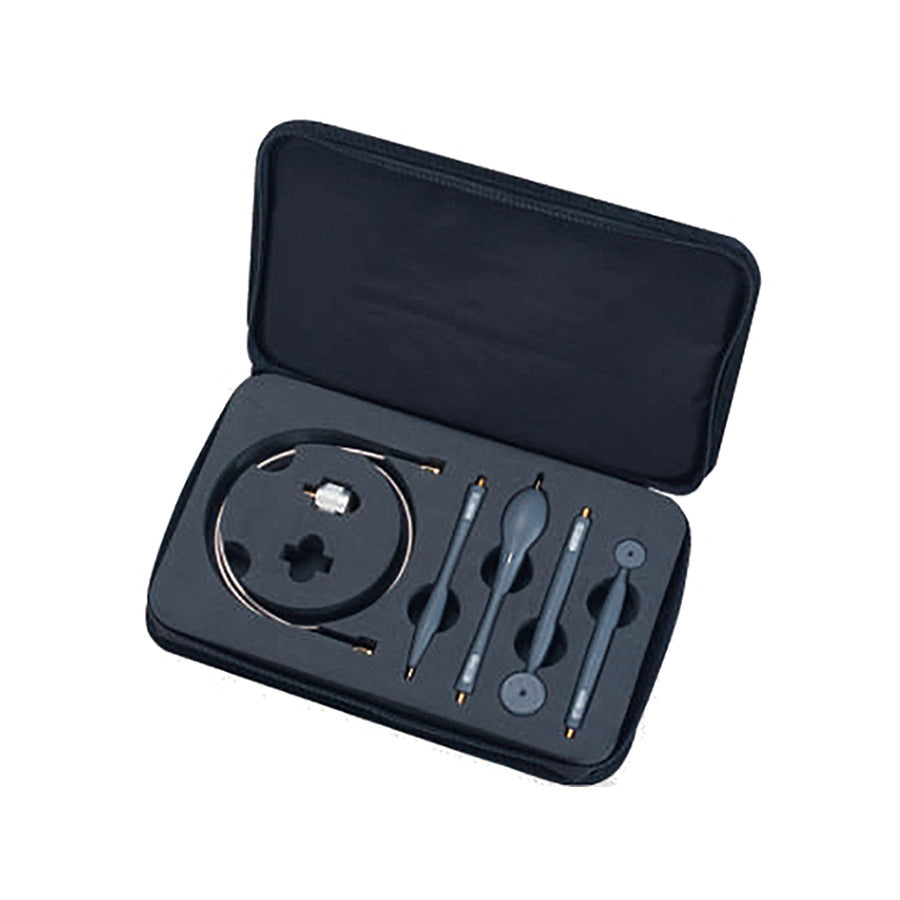

GW Instek GKT-008 EMI-Nahfeld-Sondenset, enthält 4 Sonden PR-01, PR-02, ANT-04, ANT-05

€1.038,20
Verfügbar für Nachbestellung
Voraussichtlich in 30 Tagen auf Lager
Angebot anfordern

Fragen Sie einen Experten!

E-Mail + 49 ( 0 ) 8104 6675 - 0

GW Instek

GW Instek bietet zuverlässige und kostengünstige Testinstrumente für Bildung, Forschung und Entwicklung sowie die Fertigung an, darunter Oszilloskope, Netzteile und Multimeter.

Hauptmerkmale der Serie

  • PR-01: Wechselspannungssonde, 150 kHz ~ 30 MHz
  • PR-02: Elektrische Feldsonde, 30 MHz ~ 3 GHz
  • ANT-04: Magnetfeldsonde, 30 MHz ~ 3 GHz
  • ANT-05: Magnetfeldsonde, 30 MHz ~ 3 GHz
  • ADP-002: Adapter SMA(F) auf N-Typ (M)
  • GTL-303: HF-Testkabel SMA(M) auf SMA(M)

Das GKT-008 EMI-Nahbereichssonden-Set besteht aus vier Sonden, nämlich PR-01, PR-02, ANT-04 und ANT-05. Die Antennenfaktoren dieser vier Sonden sind in der EMV-Vortestfunktion des Spektrumanalysators GSP-9330 hinterlegt. ANT-04 und ANT-05 sind elektromagnetische Feldsonden, die maximal 50 V Gleichspannung aushalten. Die Magnetfeldsonden ANT-04 und ANT-05 werden zusammen mit dem Gleichstromblock ADB-008 verwendet, um eine Beschädigung des Spektrumanalysators und des HF-Eingangs des Prüflings zu vermeiden. Bei PR-01 handelt es sich um eine Wechselspannungssonde, die maximal CAT II, ​​300VAC aushält. Die Wechselspannungssonde PR-01 wird zusammen mit dem Transientenbegrenzer GPL-5010 und dem BNC (M) auf SMA (F) Adapter verwendet, um eine Beschädigung des Spektrumanalysators und des HF-Eingangsanschlusses des Prüflings zu vermeiden. Die PR-02 ist eine elektromagnetische Feldsonde, die maximal CAT I 50V Gleichspannung aushält. Die PR-02-Feldsonde wird zusammen mit dem Gleichstromblock ADB-008 verwendet, um Beschädigungen des Spektrumanalysators und des HF-Eingangs des Prüflings zu vermeiden.
