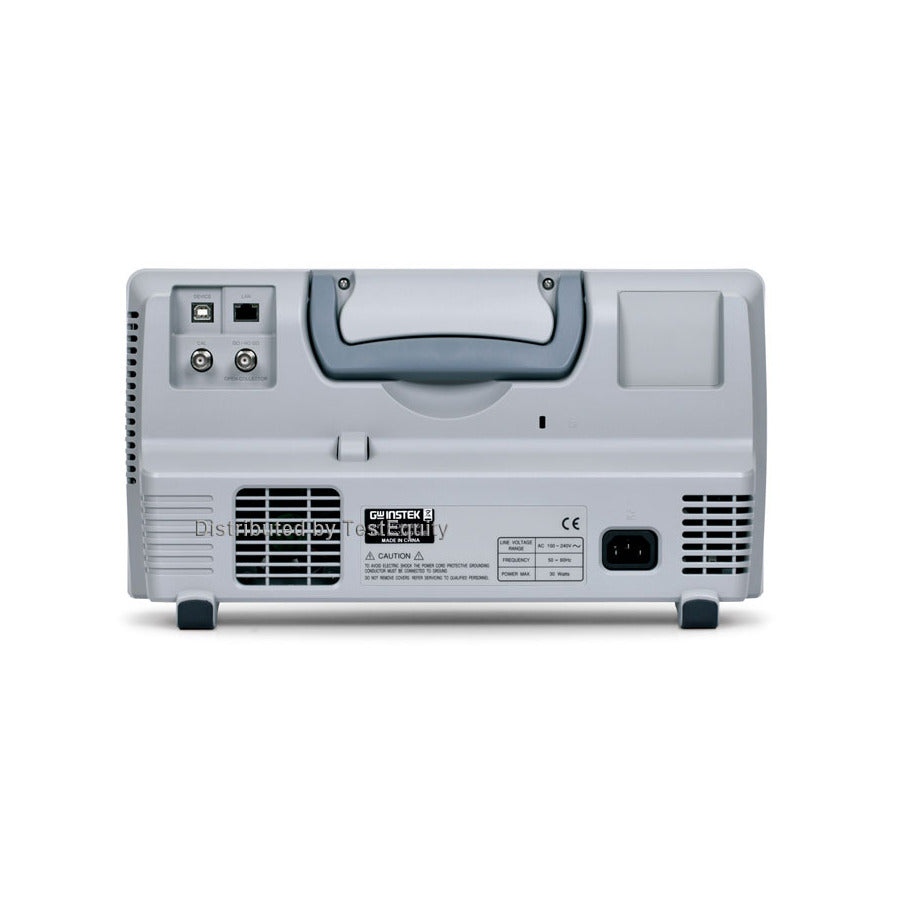

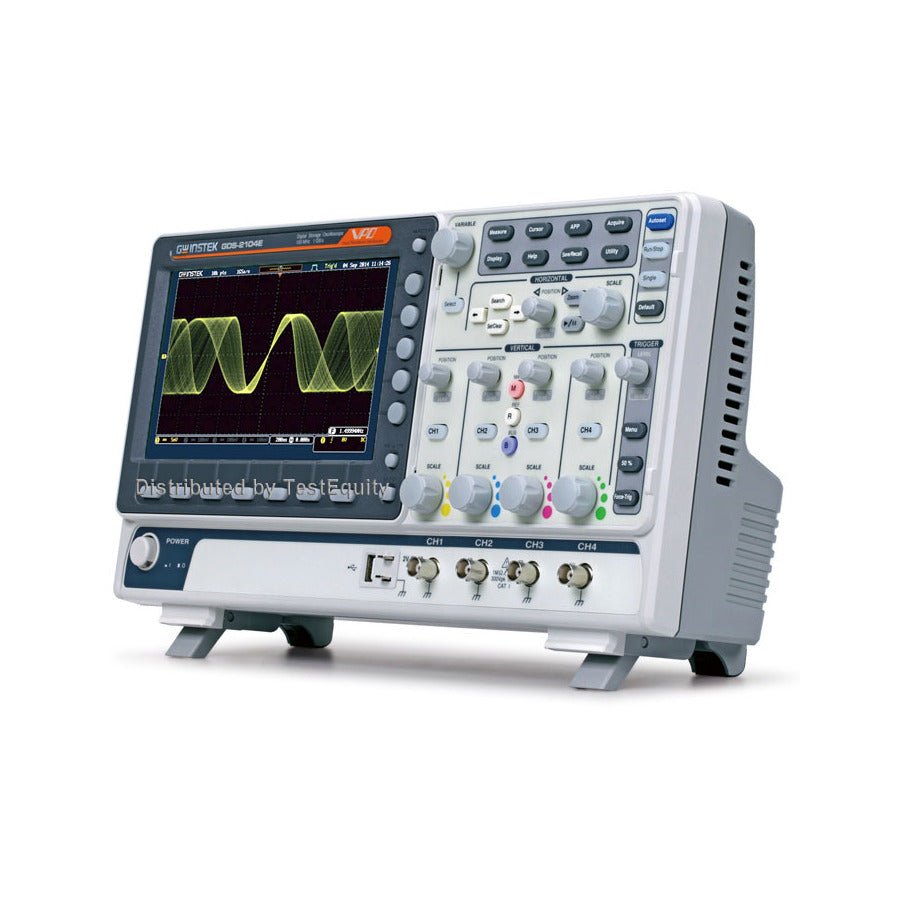

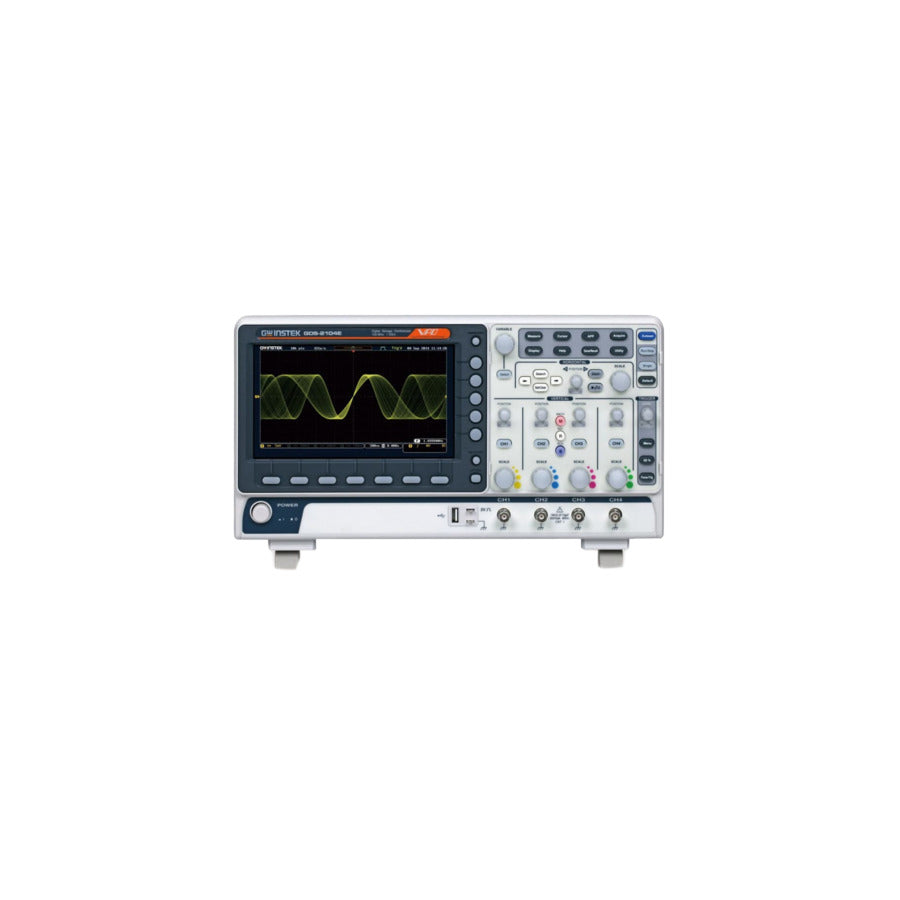

GW Instek GDS-2204E Digitales Speicheroszilloskop, 4 Kanäle, 200 MHz, 10 Mpts, 1 GS/s, Serie GDS-2000E
Konnte die Verfügbarkeit der Abholung nicht laden.
Fragen Sie einen Experten!
GW Instek
GW Instek bietet zuverlässige und kostengünstige Testinstrumente für Bildung, Forschung und Entwicklung sowie die Fertigung an, darunter Oszilloskope, Netzteile und Multimeter.
- Modelle mit 200, 100 oder 70 MHz Bandbreite; 2- oder 4-Kanal-Ausführung
- 1 GSa/s Echtzeit-Abtastrate für jeden Kanal (2-Kanal-Modelle); Maximale Echtzeit-Abtastrate: 1 GSa/s (4-Kanal-Modelle)
- Standardmäßige maximale Speichertiefe von 10 m und VPO-Wellenformanzeigetechnologie
- Wellenform-Aktualisierungsrate von 120.000 wfm/s
- 8-Zoll-WVGA-TFT-LCD-Display
- FFT mit maximal 1 Million Punkten zur Bereitstellung einer höheren Frequenzbereichsauflösung bei der Messung
- Funktionen des digitalen Hoch- und Tiefpassfilters
- 29.000 Abschnitte segmentierter Speicher- und Wellenformsuchfunktionen
- I 2 C/SPI/UART/CAN/LIN Serielle Bus-Trigger- und Dekodierungsfunktion
- Die Datenprotokollierungsfunktion zeichnet Signaländerungen bis zu 100 Stunden lang auf.
- Bereitstellung einer Remote-Internet-Speicherfunktion
- Drei Jahre Garantie
4-Kanal-Bandbreite von 200 MHz
Das digitale Oszilloskop GDS-2004E verfügt über eine Bandbreite von 200 MHz. Die Zweikanalmodelle bieten eine Echtzeit-Abtastrate von 1 GSa/s pro Kanal, die Vierkanalmodelle eine maximale Echtzeit-Abtastrate von 1 GSa/s. Alle Modelle sind mit einer Wellenformaktualisierungsrate von 120.000 WFM/s ausgestattet.
Schneller Abruf, präzise Messung
Das GDS-2004E verfügt über eine Aufzeichnungslänge von 10 Megapunkten pro Kanal sowie über Funktionen zur Wellenformsuche und segmentierten Speicher, wodurch die Langzeitspeichernutzung dieser Digitaloszilloskope deutlich verbessert wird. Das 8-Zoll-TFT-LCD-Display mit einer Auflösung von 800 x 480 Pixeln und der minimale vertikale Messbereich von 1 mV/div ermöglichen es der GDS-2004E-Serie, komplexe und schwache Signale zu messen und komplexe sowie zufällige Wellenformen klar darzustellen.
Geringes Hintergrundrauschen
Bei Kleinsignalmessungen beeinflusst das Hintergrundrauschen des Oszilloskops die Messergebnisse. Die rauscharme Verstärkerschaltung GDS-2004E reduziert die Rauschstörungen erheblich und ermöglicht so eine unverfälschte Signalwiedergabe.
 |
| Die Oszilloskope GDS-2004E verfügen über eine einstellbare Hintergrundbeleuchtungsintensität. |
Digitale Speicheroszilloskope GDS-2004E
| GDS-2072E | GDS-2074E | GDS-2102 | GDS-2104E | GDS-2202E | GDS-2204E | |
|---|---|---|---|---|---|---|
| Kanal | 2 ch + Ext | 4 ch | 2 ch + Ext | 4 ch | 2 ch + Ext | 4 ch |
| Bandbreite (-3dB) |
DC nach 70 MHz |
DC nach 70 MHz |
DC nach 100 MHz |
DC nach 100 MHz |
DC nach 200 MHz |
DC nach 200 MHz |
| Aufstiegszeit | 5 ns | 5 ns | 3,5 ns | 3,5 ns | 1,75 ns | 1,75 ns |
| Bandbreitenbegrenzung | 20 MHz | 20 MHz | 20 MHz | 20 MHz | 20M/100MHz | 20M/100MHz |
120.000 wfm/s Wellenform-Aktualisierungsrate
Das digitale Oszilloskop GDS-2004E ermöglicht dank seiner hohen Wellenform-Aktualisierungsrate von 120.000 WFM/s die einfache Beobachtung seltener transienter Wellenformen und Jitter. Die fortschrittliche VPO-Signalverarbeitungstechnologie (Visual Persistence Oscilloscope) kombiniert die mehrschichtige Graustufenanzeige mit einer optimierten Wellenformdarstellung. Dadurch lassen sich Einschaltsignale und seltene transiente Wellenformen einfach und vollständig erfassen, was die Effizienz der Wellenform-Fehlerbehebung deutlich steigert.
1M FFT-Anzeige
Die FFT-Funktion (Schnelle Fourier-Transformation) der GDS-2004E-Serie ermöglicht die Anzeige von bis zu 1 Million Messpunkten. Sie unterstützt vier Darstellungsfenster (Rechteck, Hamming, Hanning und Black-Harris), sodass Sie das für Ihre Testanforderungen optimale Fenster für die Frequenzbereichsanalyse auswählen können. Die GDS-2004E-Serie bietet neben der FFT-Funktion auch FFTrms, vertikale Anpassung und lokale Zoomfunktionen. Dank der hohen Aktualisierungsrate und der Suchfunktion für Signalverläufe können Sie die Testergebnisse im Frequenzbereich präzise analysieren.
Unterstützung für I2C/SPI/UART/CAN/LIN-Dekodierung und -Analyse
Die serielle Bustechnologie findet in der heutigen Entwicklung eingebetteter Systeme breite Anwendung. Die GDS-2004E-Serie bietet serielle Busanalysefunktionen und einen 10 MB großen Speicher zum Triggern, Dekodieren und Analysieren über einen längeren Zeitraum. Sie unterstützt häufig genutzte serielle Busschnittstellen wie I²C , SPI, UART und CAN/LIN, die insbesondere in der Automobilkommunikation zum Einsatz kommen.
Die GDS-2000E-Serie bietet viele der umfangreichen Funktionen der GDS-2000A-Serie – darunter Zoom-Fenster, Wiedergabe/Pause, 36 automatische Messungen mit Statistikmodus sowie Fernsteuerungssoftware und digitales Spannungsmessgerät.
| GDS-2000E | GDS-2000A | |
|---|---|---|
| Bandbreite | 70/100/200 MHz | 70/100/200/300 MHz |
| Abtastrate | Max. 1 GSa/s (4-Kanal-Modell) 1 GSa/s pro Kanal (2-Kanal-Modell) |
Max. 2 GSa/s |
| Speichertiefe | 10 M | 2 Millionen |
| Anzeige | 8-Zoll-TFT-LCD-Bildschirm WVGA (16:9, 800 x 480) | 8-Zoll-TFT-LCD-SVGA-Display (4:3, 800 x 600) |
| Wellenform-Aktualisierungsrate | 120.000 WFMs/Sek. | 80.000 WFMs/Sek. |
| Optionen | N / A | Logikanalysator, Funktionsgenerator, GPIB, LAN/VGA |
| Wellenformsignalverarbeitung | +, —, X, ÷, FFT, FFTrms, Benutzerdefinierte mathematische Operationen | +, —, X, ÷, FFT, FFTrms, ∫dt, d/dt, √ |
| Schnittstelle | USB (1 Gerät, 2 Hosts), Go/NoGo, Kensington-Schloss, LAN | USB (Gerät *1, Host *2), RS232, Go/NoGo, Kensington-Schloss, GPIB (optional), LAN/VGA-Ausgang (optional) |
Zu den Anwendungsbereichen der GDS-2000E-Serie gehören Schulungen und Laborarbeiten, Qualitätssicherungstests, Entwicklung und Fehlersuche in seriellen Bussen sowie Wartungsdienste.
Im Lieferumfang enthalten: Benutzerhandbuch auf CD, Kurzanleitung, Netzkabel, (1) Sonde pro Kanal: GTP-070A-4 (70 MHz), GTP-150A-4 (100 MHz), GPT-300A-4 (200 MHz).
Kostenloser Download: OpenWave-Software. Treiber: USB-Treiber, LabVIEW.
