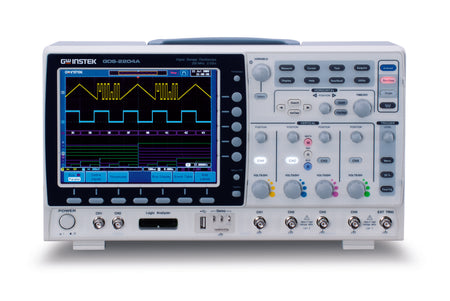

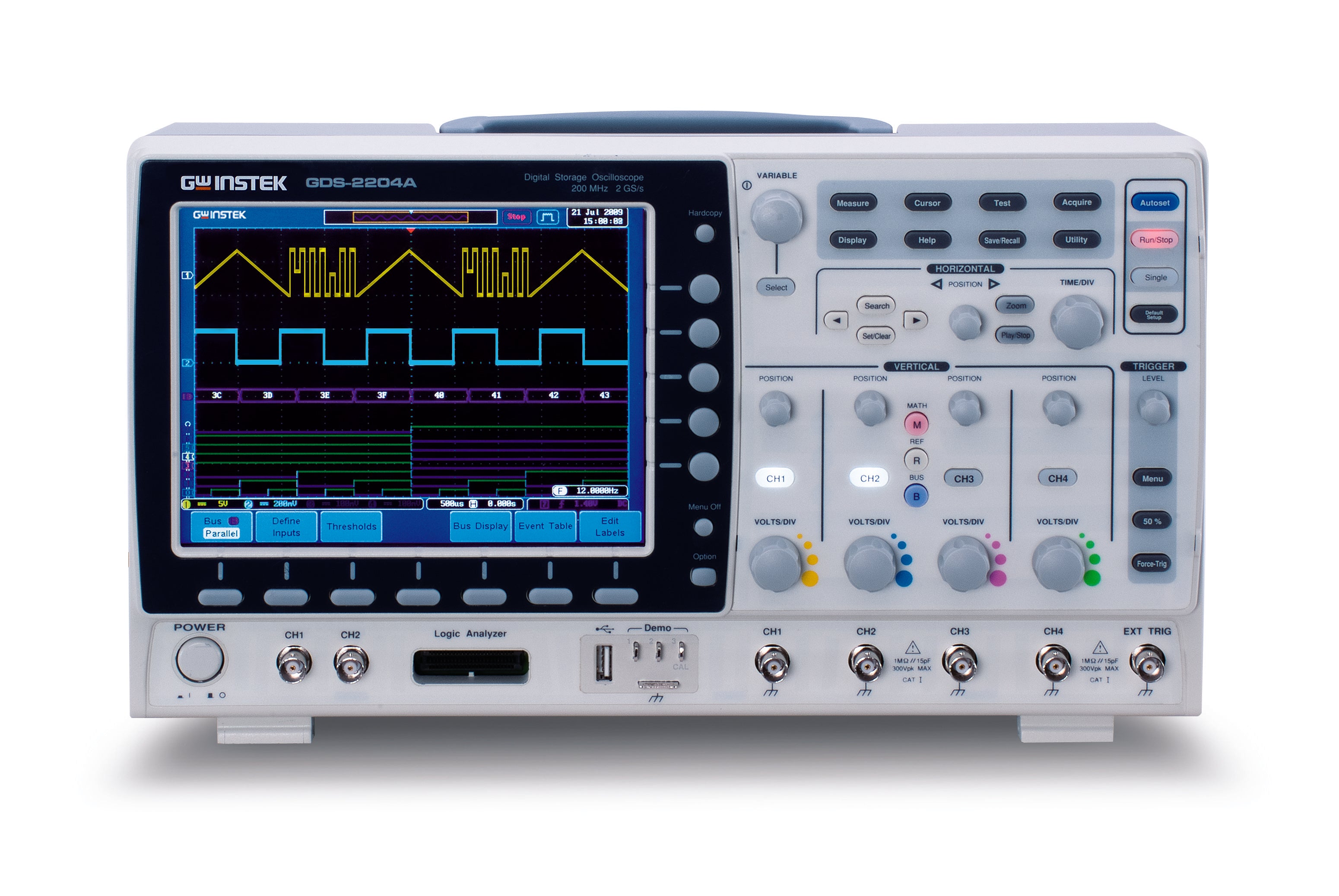

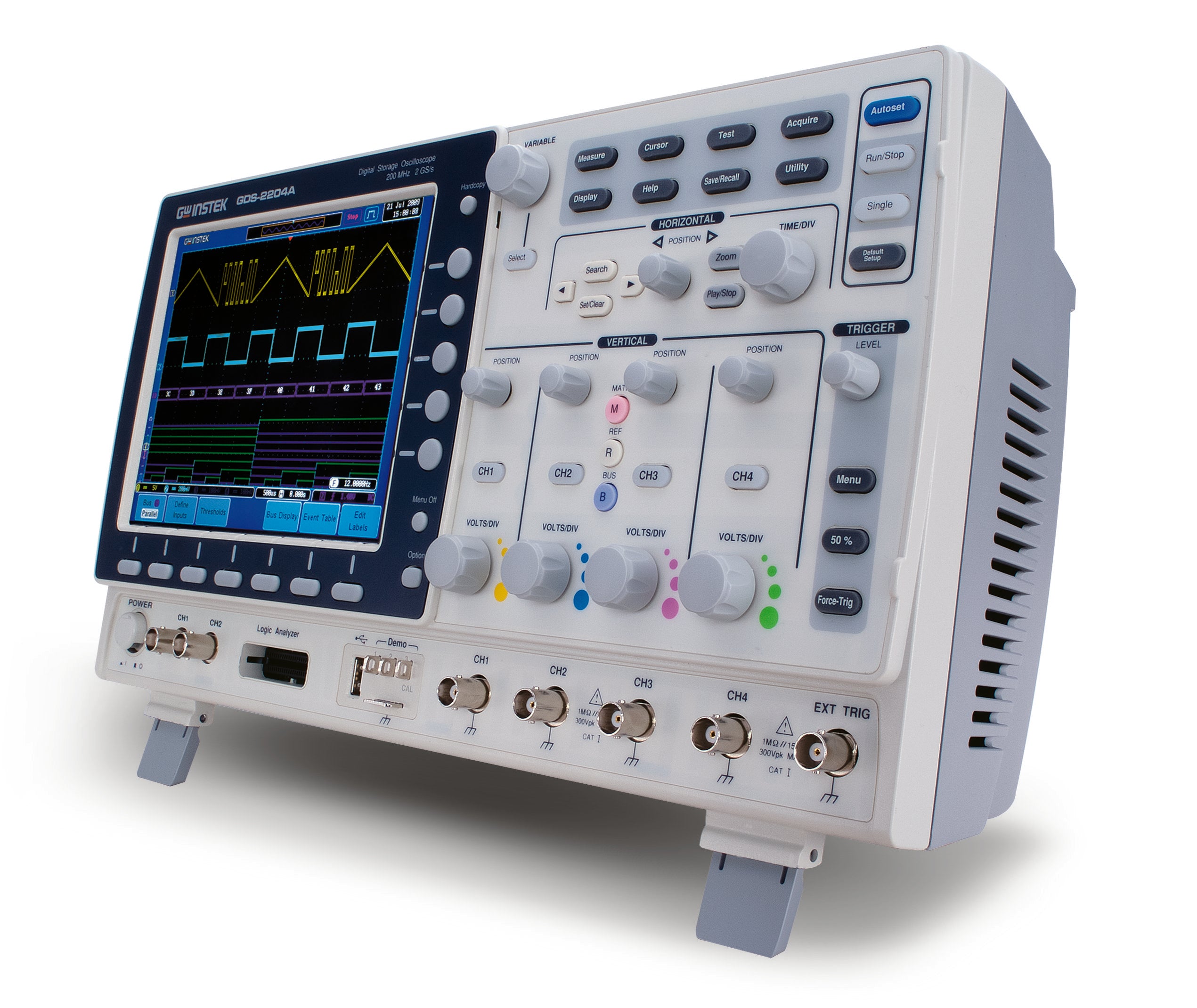

Digitales Speicheroszilloskop GDS-2204A
Spezifikationen:
Serienmerkmale:
Die GDS-2000A-Serie, mit Bandbreiten von 300MHz, 200MHz, 100MHz und 70MHz sowie Eingängen von 2 und 4 Kanälen, bildet eine Familie von 8 Geräten innerhalb der gesamten Serie. Jedes Modell bietet eine maximale Echtzeit-Abtastrate von 2GSa/s und eine Hochgeschwindigkeits-Abtastrate von 100GSa/s im Äquivalentzeitmodus. Ausgestattet mit einem 8 Zoll großen TFT-LCD-Display mit einer Auflösung von 800 x 600, einem vertikalen Bereich von 1mV/Div bis 10V/Div und einer Zeitbasis von 1ns/Div bis 100s/Div ist die GDS-2000A-Serie in der Lage, Wellenformen komplizierter und unklarer Signale originalgetreu darzustellen.
2 Megapunkte Aufzeichnungslänge, Wellenformsuche und segmentierte Speicherfunktionen
Die GDS-2102A bietet eine Aufzeichnungslänge von 2 Megapunkten sowie Wellenformsuch- und segmentierte Speicherfunktionen als Standardmerkmale. Die interessierenden Ereignisse können erfasst und im segmentierten Speicher, der in 2048 Abschnitte unterteilt werden kann, zur Beobachtung gespeichert werden, während irrelevante Wellenformen ignoriert werden können. Folglich kann die Gesamteffizienz der Speichernutzung verbessert werden. Im Wellenformsuchmodus ist die GDS-2000A-Serie nach Auslösen des Eingangssignals in der Lage, Wellenformabschnitte, die der benutzerdefinierten Suchbedingung und dem Schwellenwert innerhalb des gesamten Speichers entsprechen, zu suchen und zu markieren. Gleichzeitig kann der Benutzer mit dem Zoomfenster und der Wiedergabe-/Pause-Taste durch die gesamte angezeigte Wellenform scrollen und so alle Wellenformen auf effiziente Weise schnell navigieren.
Upgrade auf Mixed-Signal-Oszilloskop (MSO)
Die GDS-2102A bietet die Flexibilität einer einfachen Umwandlung von einem DSO in ein MSO (Mixed Signal Oscilloscope) nach dem Plug-and-Play-Prinzip. Da zwei Steckplätze an der Rückseite zur Aufnahme verschiedener Plug-in-Module zur Verfügung stehen, funktioniert das GDS-2102A DSO mit einem 8- oder 16-Kanal-Digitalmodul perfekt als MSO, wenn der Benutzer das Modul installiert. Die Analyse- und Dekodierungsfunktionen von Parallel- und seriellen Bussen wie I2C, SPI und UART werden nach der Installation des Moduls unterstützt. Die GDS-2000A gilt als effektives Werkzeug bei der Signalanalyse, Fehlerdiagnose und Fehlerbehebung.
3 MHz Funktionsgenerator-Option
Das Steckmodul des DDS (Direct Digital Synthesis) basierten Funktionsgenerators wird als Option für die GDS-2102A angeboten. Der Funktionsgenerator mit 3 MHz Bandbreite kann Sinus-, Dreiecks- und Rechteckwellen erzeugen, wobei der Tastgrad der Rechteckwelle variabel ist. Zwei Funktionsgeneratoren können gleichzeitig verwendet werden, um zwei Ausgangssignale bereitzustellen. Mit der Stimulusquelle kann die Überprüfung der elektrischen Eigenschaften und der Funktionalität des DUT (Device Under Test) in einem DSO durchgeführt werden.
80.000 Wfm/s Wellenform-Aktualisierungsrate und VPO-Technik
Die Wellenform-Aktualisierungsrate von 80.000 Wfm/s ermöglicht es Benutzern, Einschaltströme und schwer fassbare Glitches präzise zu erfassen und zu untersuchen, ohne Details zu übersehen. Dank der fortschrittlichen Signalverarbeitungstechnik VPO (Visual Persistence Oscilloscope) unterscheidet die Graustufenanzeige von Wellenformen auf der GDS-2102A die Signale voneinander entsprechend ihrer jeweiligen Auftrittshäufigkeit.
Modulare Struktur und erweiterte Funktionen
Neben Logikanalysator- und Funktionsgeneratormodulen bietet die GDS-2102A auch optionale LAN/SVGA-Schnittstellenmodule und GPIB-Schnittstellenmodule. Darüber hinaus ist die GDS-2102A mit allen Funktionen ausgestattet, die ein High-Tech-DSO heute haben sollte. Die vertikale Empfindlichkeit von 1mV/Div und die Zeitbasis von 1ns/Div erweitern den Messbereich auf kleinere und schnellere Signale. Die umfangreichen Triggerfunktionen ermöglichen die Wellenformerfassung unter verschiedenen Testbedingungen. Und erweiterte mathematische Funktionen erleichtern die Signalverarbeitung nach der Erfassung.
Standardzubehör: Benutzerhandbuch-CD, Netzkabel, (GTP-250A-2) 250MHz (10:1/1:1) umschaltbarer passiver Tastkopf (einer pro Kanal)
