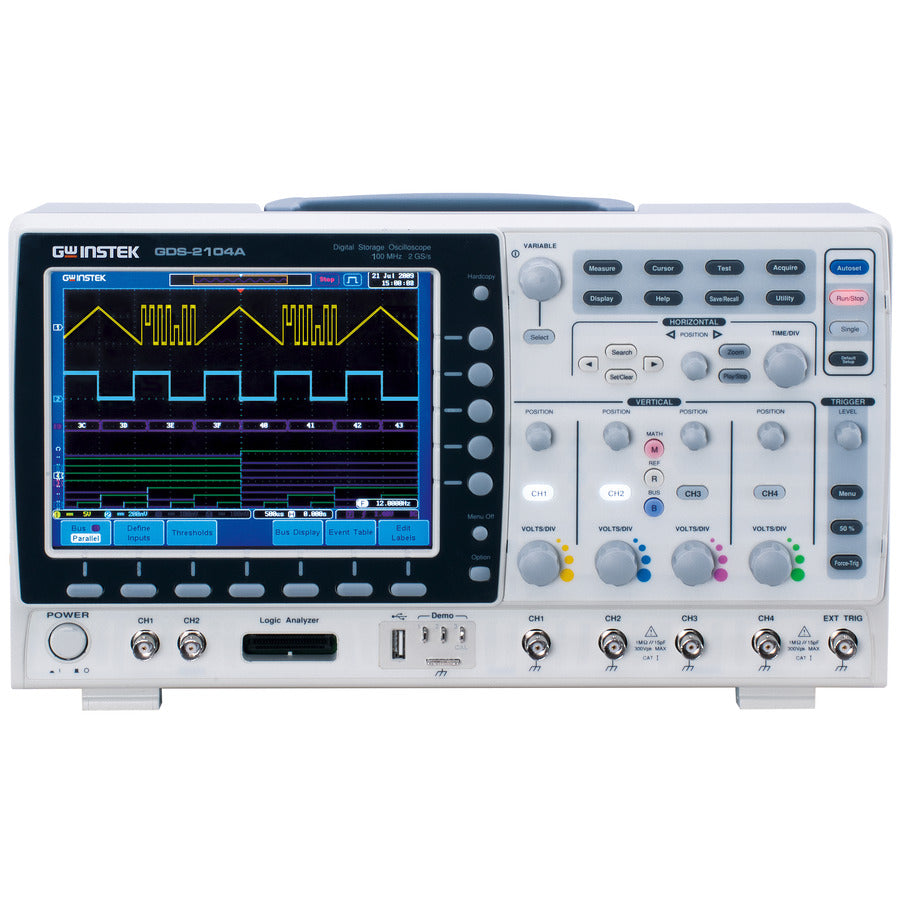

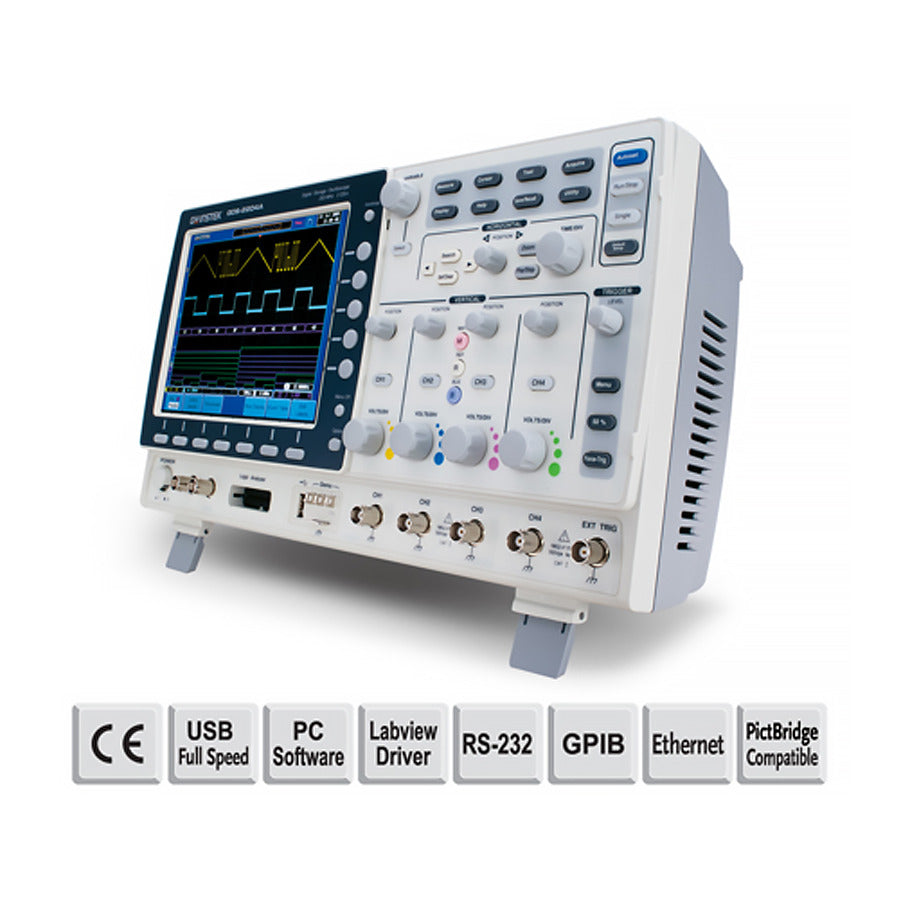

GDS-2104A Digital-Speicheroszilloskop
Technische Daten:
Serienmerkmale:
Die GDS-2000A-Serie, mit Bandbreiten von 300MHz, 200MHz, 100MHz und 70MHz sowie 2 und 4 Eingangskanälen, bildet eine Familie von 8 Geräten innerhalb der gesamten Serie. Jedes Modell bietet eine maximale Echtzeit-Abtastrate von 2GSa/s und eine Hochgeschwindigkeits-Äquivalentzeit-Abtastrate von 100GSa/s. Ausgestattet mit einem 8-Zoll-TFT-LCD-Display mit 800 x 600 hoher Auflösung, einem vertikalen Bereich von 1mV/Div bis 10V/Div und einer Zeitbasis von 1ns/Div bis 100s/Div, ist die GDS-2000A-Serie in der Lage, Wellenformen komplexer und unklarer Signale originalgetreu darzustellen.
2 Megapixel Aufzeichnungslänge, Wellenformsuche und segmentierte Speicherfunktionen
Das GDS-2102A bietet eine Aufzeichnungslänge von 2 Megapixeln sowie Wellenformsuche und segmentierte Speicherfunktionen als Standardmerkmale. Die interessierenden Ereignisse können erfasst und zur Beobachtung im segmentierten Speicher gespeichert werden, der in 2048 Abschnitte unterteilt werden kann, während irrelevante Wellenformen ignoriert werden können. Dadurch kann die Gesamteffizienz der Speichernutzung verbessert werden. Im Wellenform-Suchmodus ist die GDS-2000A-Serie nach dem Triggern des Eingangssignals in der Lage, die Wellenformabschnitte, die der benutzerdefinierten Suchbedingung und dem Schwellenwert innerhalb des gesamten Speichers entsprechen, zu suchen und zu markieren. Gleichzeitig kann der Benutzer mit dem Zoomfenster und der Wiedergabe-/Pause-Taste durch die gesamte angezeigte Wellenform scrollen und so alle Wellenformen auf effiziente Weise schnell navigieren.
Upgrade auf Mixed Signal Oszilloskop (MSO)

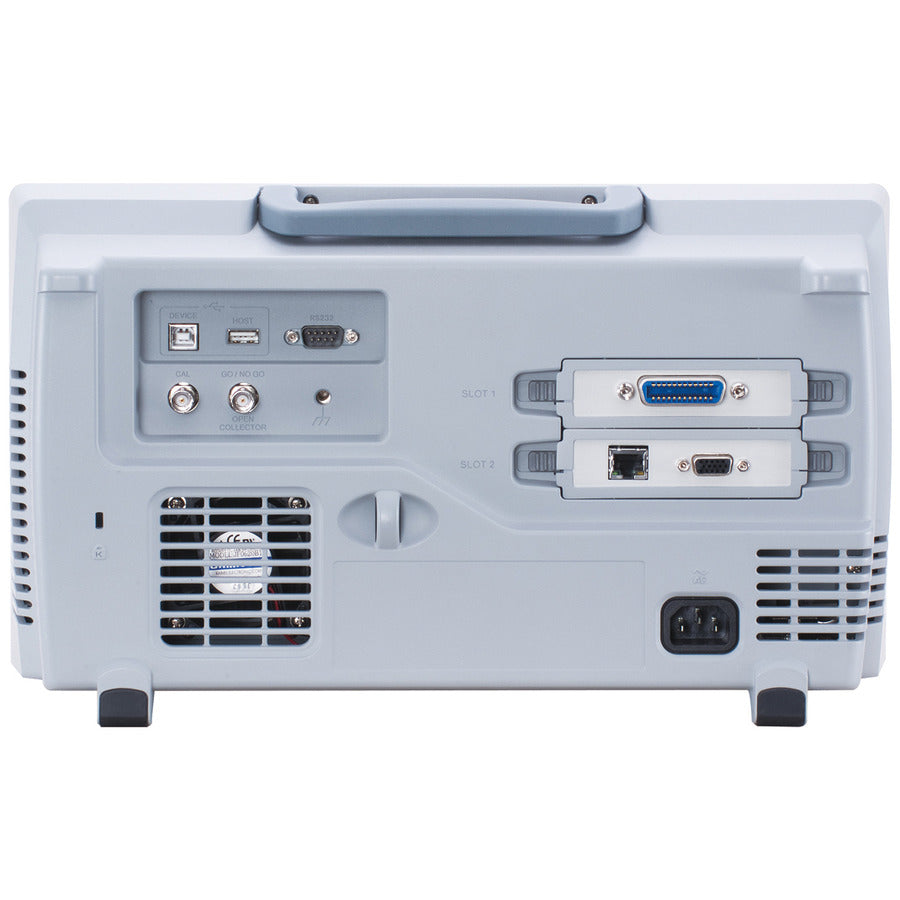

Das GDS-2102A bietet die Flexibilität einer einfachen Umwandlung von einem DSO in ein MSO (Mixed Signal Oszilloskop) nach dem Plug-and-Play-Konzept. Da an der Rückseite zwei Steckplätze für verschiedene Plug-in-Module zur Verfügung stehen, kann das GDS-2102A DSO mit einem 8- oder 16-Digital-Kanal-Modul die MSO-Funktionen bei der Installation des Moduls durch den Benutzer perfekt ausführen. Die Analyse- und Dekodierungsfunktionen von Parallel- und seriellen Bussen wie I2C, SPI und UART werden nach der Installation des Moduls unterstützt. Das GDS-2000A gilt als effektives Werkzeug für die Signalanalyse, Fehlerdiagnose und Fehlersuche.
3 MHz Funktionsgenerator Option
Das Steckmodul des DDS (Direct Digital Synthesis) basierten Funktionsgenerators ist als Option für das GDS-2102A erhältlich. Der Funktionsgenerator mit 3 MHz Bandbreite kann Sinus-, Dreieck- und Rechteckwellenformen erzeugen, wobei der Tastgrad der Rechteckwelle variabel ist. Zwei Funktionsgeneratoren können gleichzeitig verwendet werden, um duale Ausgangssignale zu liefern. Mit der Stimulusquelle kann die Überprüfung der elektrischen Eigenschaften und der Funktionalität des DUT (Device Under Test) in einem einzigen DSO erfolgen.
80.000 wfm/s Wellenform-Aktualisierungsrate und VPO-Technik
Die Wellenform-Aktualisierungsrate von 80.000 Wfm/s ermöglicht es Benutzern, Einschaltströme und schwer fassbare Störungen genau zu erfassen und zu untersuchen, ohne Details zu verpassen. Dank der fortschrittlichen Signalverarbeitungstechnik, VPO (Visual Persistence Oscilloscope), unterscheidet die Graustufenanzeige der Wellenformen auf dem GDS-2102A die Signale voneinander entsprechend ihrer jeweiligen Auftrittsfrequenzen.
Modularer Aufbau und erweiterte Funktionen
Neben Logikanalysator- und Funktionsgeneratormodulen bietet das GDS-2102A auch optionale LAN/SVGA-Schnittstellenmodule und GPIB-Schnittstellenmodule. Zusätzlich ist das GDS-2102A mit allen Funktionen ausgestattet, die ein High-Tech-DSO heute haben sollte. Die vertikale Empfindlichkeit von 1 mV/Div und die Zeitbasis von 1 ns/Div erweitern den Messbereich auf kleinere und schnellere Signale. Die umfangreichen Triggerfunktionen ermöglichen die Wellenformerfassung unter verschiedenen Testbedingungen. Und erweiterte mathematische Funktionen erleichtern die Signalverarbeitung nach der Erfassung.
Standardzubehör: Benutzerhandbuch-CD, Netzkabel, (GTP-150A-4) 150MHz (10:1/1:1) umschaltbarer passiver Tastkopf (einer pro Kanal)
