SKU: 39044.1 | MPN: DS2-16LA
Neu

GW Instek DS2-16LA Logikanalysator, 16 Kanäle, 200MHz, 500MS/s, Für GDS-2000A Serie

-20% Normaler Preis €987,00 VAT Excl.
Normaler Preis €789,60
Ausverkaufspreis €789,60
Auf Anfrage verfügbar
Es gilt die Lieferzeit des Herstellers

Fragen Sie einen Experten!

Unsere Produktspezialisten vergleichen für Sie Modelle, bestätigen Verfügbarkeit und Lieferzeit und helfen Ihnen, die beste Lösung für Ihre Anwendung zu finden.

GW Instek

GW Instek ist ein führender Hersteller von elektronischer Mess- und Prüftechnik und bietet zuverlässige sowie kosteneffiziente Lösungen für Labore, Bildungseinrichtungen und industrielle Anwendungen. Das Portfolio umfasst Oszilloskope, Netzteile, Spektrumanalysatoren, Signalgeneratoren, elektronische Lasten, Multimeter und LCR-Messgeräte. Ingenieure, Forscher und Techniker weltweit vertrauen auf GW Instek-Produkte für Entwicklung, Validierung und Produktion.

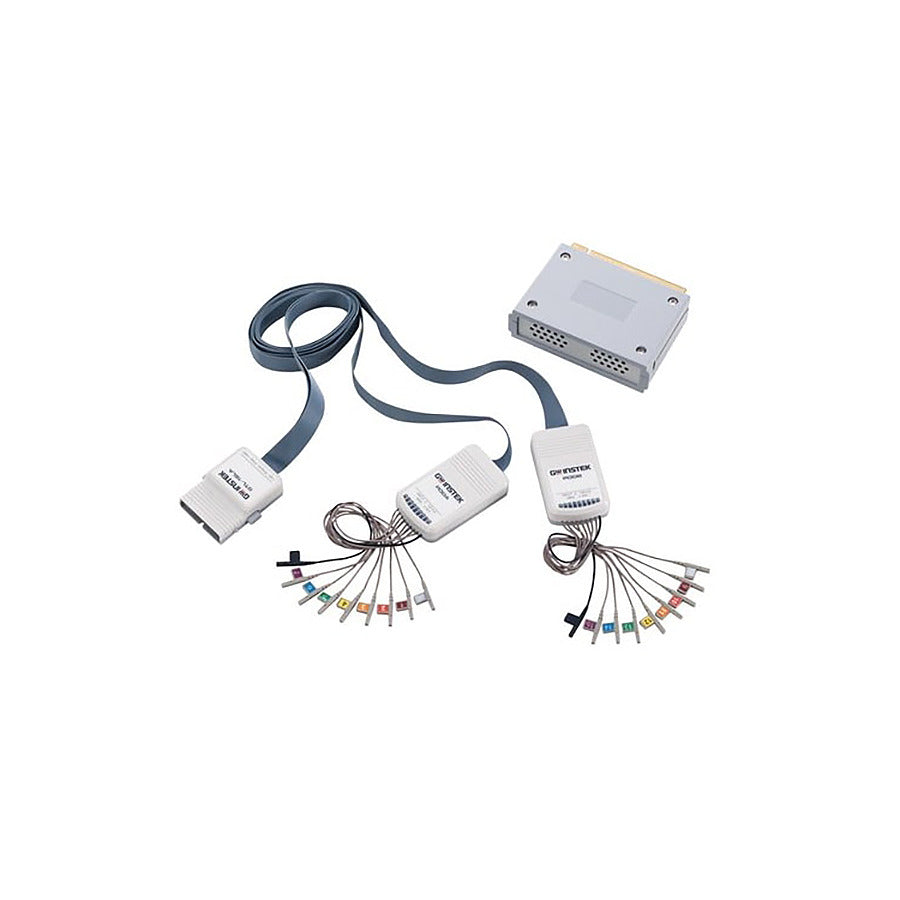

DS2-16LA 16-Kanal Logikanalysator-Modul

  • Abtastrate: 500 MSa/s
  • Bandbreite: 200 MHz
  • Aufzeichnungslänge: 2M max./Kanal
  • Eingangskanäle: 16 digital (D15-D0) oder 8 digital (D7-D0)
  • Triggerart: Flanke, Muster, Pulsbreite, serieller Bus
  • Schwellenwerte: Quad-D0-D3, D4-D7 / Schwellenwerte D8-D11*, D12-D15* (*nur DS2-16LA)
  • Schwellenwertauswahlen: TTL, CMOS, ECL, PECL, benutzerdefiniert
  • Schwellenwertgenauigkeit: +/- 100 mV
  • Benutzerdefinierter Schwellenwertbereich: +/- 10 V
  • Maximale Eingangsspannung: +/- 40 V
  • Minimale Spannungshub: +/- 500 mV
  • Für Instek GDS-2000 Serie Oszilloskope

Das Logikanalysator-Modul erweitert jedes Oszilloskop der Instek GDS-2000A-Serie um digitale Signalanalyse und serielle Busdecodierung (I2C, SPI und UART). Es verwandelt es in ein sehr preiswertes MSO (Mixed-Signal-Oszilloskop). Es ermöglicht die Signalerfassung durch logisches Triggern und erlaubt die Anzeige von Logikwellenformen und analogen Wellenformen auf demselben Bildschirm zum Vergleich und zur Zeitkorrelationsanalyse. Diese MSO-Funktion (Mixed Signal Oscilloscope) ist vor Ort mit einem steckbaren Modul, das entweder 8 oder 16 Eingangskanäle enthält, an der Rückseite installierbar.
