GW Instek bietet zuverlässige und kostengünstige Testinstrumente für Bildung, Forschung und Entwicklung sowie die Fertigung an, darunter Oszilloskope, Netzteile und Multimeter.

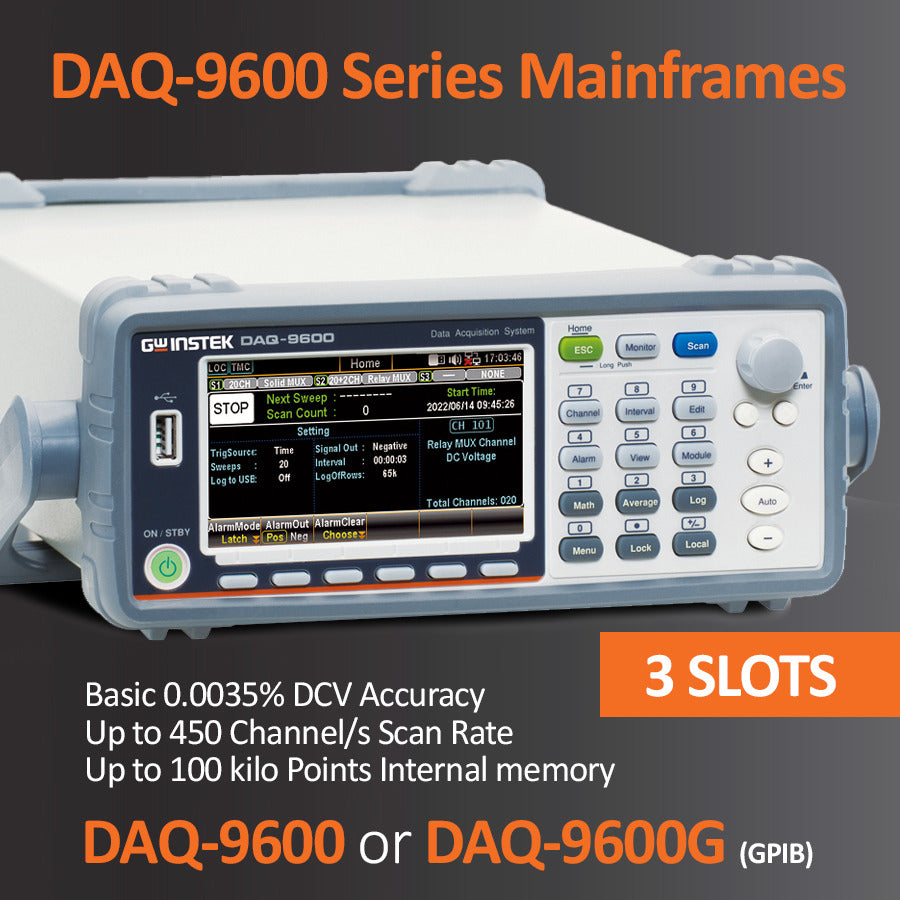

Großes 4,3-Zoll-LCD-TFT-Farbdisplay
3-Slot-Großrechner mit eingebautem 6,5-stelligem Digitalmultimeter
Grundgenauigkeit von 0,0035 % DCV
5 auswählbare Schaltmodule
Abtastrate bis zu 450 Kanäle/s
Bis zu 100 Kilopunkte interner Speicher
Misst und wandelt 14 verschiedene Eingangssignale um:
Temperaturmessung mit Thermoelementen, Widerstandsthermometern und Thermistoren; Gleich- und Wechselspannung; Widerstandsmessung mit 2 und 4 Leitern; Frequenz und Periodendauer; Gleich- und Wechselstrom und Kapazität; Dehnungsmessung mit direkter und Brückenmessung
Mit dem DAQ970A kompatible Befehle
USB-Speicher unterstützt das Kopieren/Protokollieren von Daten im Standalone-Betrieb
Schnittstellen: Digitale Ein-/Ausgänge, LAN, USB-Host/Gerät und Mini-GPIB (optional)
Die kostenlose PC-Software DAQ (Datenlogger) ermöglicht die einfache Konfiguration und Steuerung von Tests.

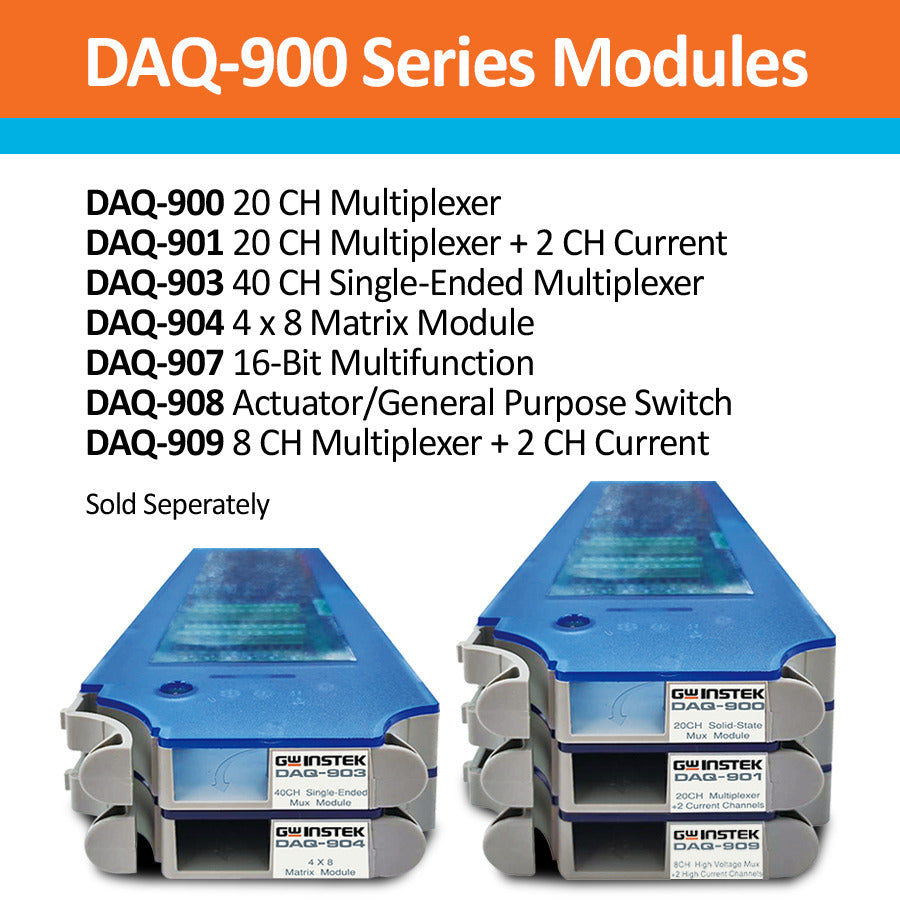

DAQ-900: 20-Kanal-Universalmultiplexer (Halbleiterrelais)
DAQ-901: 20+2 Kanäle Universal-Multiplexer (Ankerrelais)
DAQ-903: 40-Kanal-Single-Ended-Multiplexer
DAQ-904: 4 x 8 2-Draht-Matrix
DAQ-907: Multifunktionsmodul
DAQ-908: 20-Kanal-Stellglied/Universalschalter
DAQ-909: 8+2-Kanal-Hochspannungs-Hochstrom-Multiplexer

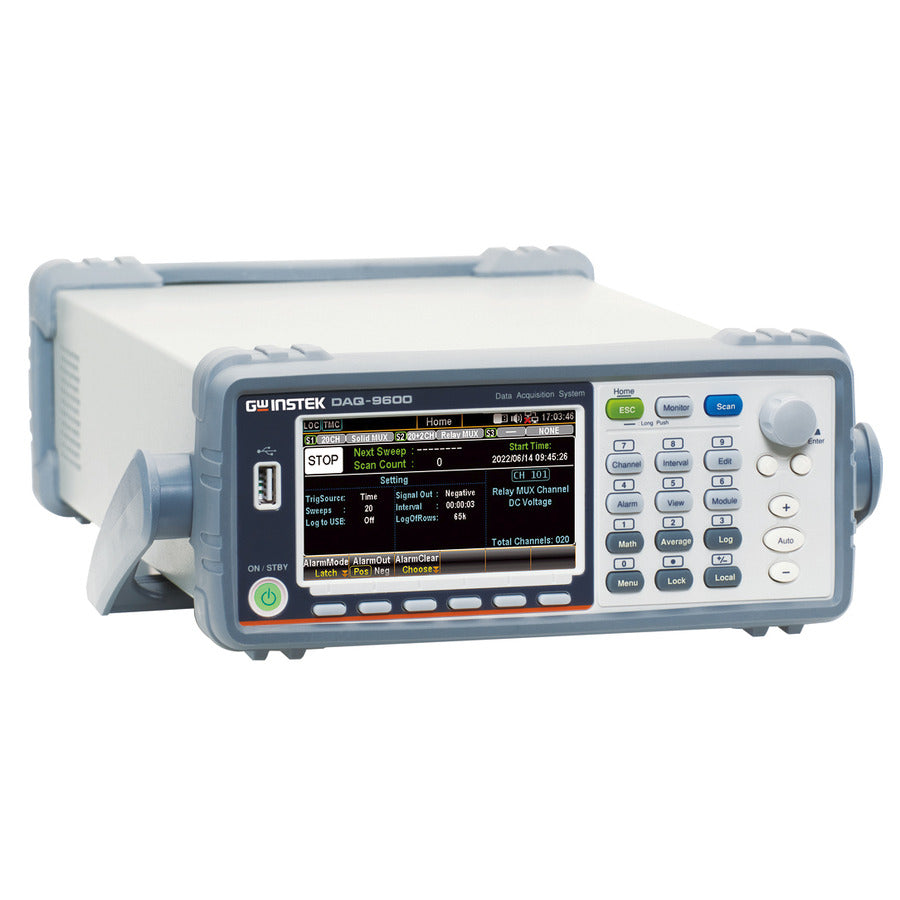

Das DAQ-9600 ist ein modulares Datenerfassungssystem mit hoher Flexibilität und Leistungsfähigkeit, das durch Erweiterung und Anpassung unterschiedliche Messanforderungen effektiv erfüllt und so den gesamten Testprozess vereinfacht, beschleunigt und zuverlässiger gestaltet. Das Mainframe-Gehäuse verfügt über drei Modulsteckplätze, die alle zur Installation und Steuerung ausgewählter Module genutzt werden können. Kernstück der Mess- und Prüffunktionen ist das präzise, integrierte 6½-Zoll-Digitalmultimeter (DMM), das innerhalb eines einjährigen Kalibrierzyklus eine Grundgenauigkeit von 0,0035 % Gleichspannung, 0,05 % Wechselspannung und 0,01 % Widerstand bietet.
Das DAQ-9600 verfügt über eine modulare Struktur mit drei Modulsteckplätzen und sieben optionalen Modulen. Diese umfassen Allzweckmodule (DAQ-900/DAQ-901), ein Multifunktionsmodul (DAQ-903), ein Matrixmodul (DAQ-904) sowie ein Hochspannungs- und Hochstrommodul (DAQ-909). Anwender können die Module je nach Messbedarf beliebig kombinieren. Da das Digitalmultimeter (DMM) integriert ist, wird kein Steckplatz belegt, wodurch maximale Flexibilität bei der Kanalerweiterung auf bis zu 60 Zweidrahtkanäle, 120 Single-Ended-Kanäle oder 96 Matrix-Kreuzpunkte gewährleistet ist. Die übersichtliche Funktionstastenanordnung ermöglicht eine schnelle und intuitive Konfiguration der Modulkanäle. Die Messkanäle jedes Moduls lassen sich unabhängig konfigurieren, einschließlich Messfunktion, Messbereich, Geschwindigkeit und erweiterter Messfunktionen wie Offsetkompensation. Die Messdaten werden in verschiedenen Formaten wie numerischen Werten, Balkendiagrammen, Trenddiagrammen und Histogrammen dargestellt, um die Messergebnisse schnell zu überprüfen. Gleichzeitig kann das DAQ-9600 14 Eingangssignale umwandeln, darunter Temperatur (RTD/Thermoelement/Thermistor), Spannung (AC/DC), Strom (AC/DC), Widerstand (Zweidraht/Vierdraht), Dehnung (direkt/Brücke), Frequenz/Periode und Kapazität.
Die mit dem DAQ-9600 erfassten Ergebnisse können dank des nichtflüchtigen Speichers mit einer Kapazität von 100.000 Messwerten ohne PC-Verbindung gespeichert oder alternativ direkt auf einem USB-Stick aufgezeichnet werden. Für die Fernsteuerung und Konfiguration von Datenerfassungsanwendungen ist das DAQ-9600 mit LAN, USB und optional GPIB ausgestattet. Die kostenlose Software DAQ-Data Logger vereinfacht die Datenerfassung und -analyse und ermöglicht Anwendern die unkomplizierte Datenerfassung. Die Messergebnisse können von überall aus überwacht werden, sofern eine Internetverbindung besteht.

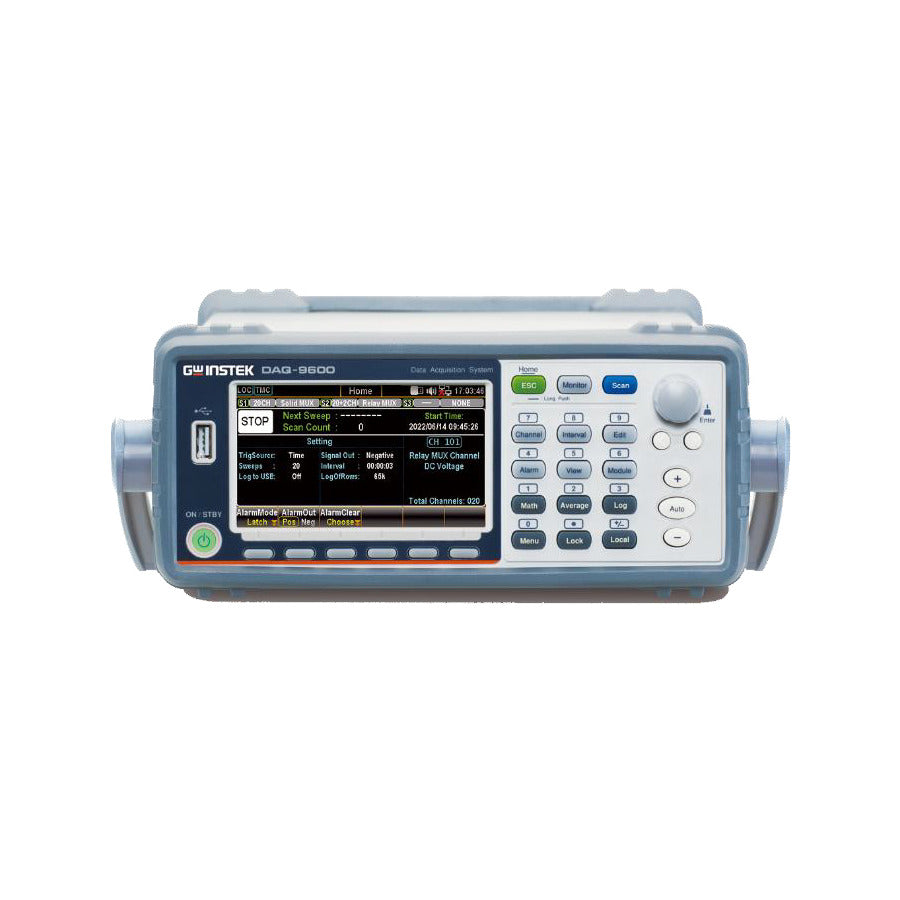

Netzschalter
USB-Host
LCD-Display
Aufstellen
Knopf
Erhöhung/Verringerung
Funktionsbetrieb

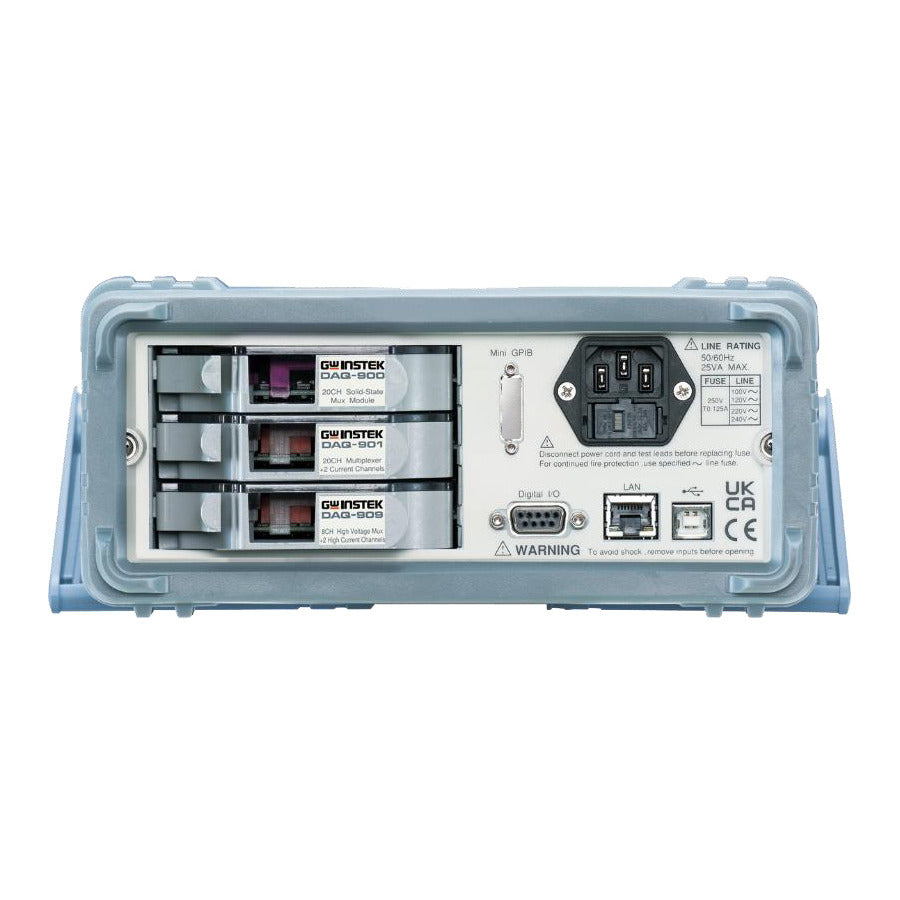

Module
Schnittstelle (Option Mini-GPIB)
Steckdose
Sicherung
Standardschnittstelle (Digital IO/LAN/USB)
DAQ-9600 Großrechner
Sicherheitshinweise x 1
Netzkabel x 1
Schraubendreher x 1
