GW Instek ist ein führender Hersteller von elektronischer Mess- und Prüftechnik und bietet zuverlässige sowie kosteneffiziente Lösungen für Labore, Bildungseinrichtungen und industrielle Anwendungen. Das Portfolio umfasst Oszilloskope, Netzteile, Spektrumanalysatoren, Signalgeneratoren, elektronische Lasten, Multimeter und LCR-Messgeräte. Ingenieure, Forscher und Techniker weltweit vertrauen auf GW Instek-Produkte für Entwicklung, Validierung und Produktion.
Merkmale
Durch die Verwendung von Siliziumkarbid-Verbindungshalbleitertechnologie (SiC) wird eine 4U 6 kVA Hochleistungs-AC/DC-Stromquelle mit hoher Leistungsdichte geschaffen.
Der Wechselstromeingang unterstützt einphasige und dreiphasige Spannungen von 200 V bis 240 V ± 10 % (Dreieck- oder Sternschaltung).
10 Ausgabemodi: einschließlich externer Eingangssignalfrequenz und Netzsynchronisation (SYNC), externer spannungsgesteuerter interner Verstärkerausgang (VCA)
Mehrkanal-Ausgangsfunktion
Unterstützt 1P2W-, 1P3W- und 3P4W-Ausgang
Maximale Wechselstrom-Ausgangsphasenspannung: 350 Vrms, Netzspannung: 700 Vrms
Frequenzbereich: AC-Modus: 15,00 Hz bis 2000,0 Hz, AC+DC-Modus: 1,00 Hz bis 2000,0 Hz (Standalone-Gerät ASR-6450/6600); Parallel-Rack-Typ: Reduzierung der Höchstfrequenz auf 1000,0 Hz (9 kVA bis 18 kVA); Reduzierung der Höchstfrequenz auf 550,0 Hz (24 kVA bis 36 kVA)
symmetrische und unsymmetrische Drehstrom-Ausgangsfunktionen mit Phasenverlust
Programmierbare Ausgangsimpedanzanpassung
Zweikanalige Spannungs-/Stromausgangsüberwachungsfunktion
Die Anstiegszeit der Ausgangsspannung kann in drei Bereichen eingestellt werden.
Unterstützt Sequenzbearbeitung und Emulationsausgabemodus
Leistungsstarke Funktion zur Bearbeitung und Ausgabe beliebiger Wellenformen, die in der Lage ist, Zehntausende von Wellenformen zu bearbeiten und auszugeben.
Erweiterte Webserver-Steuerung zur Unterstützung der Datenerfassungsfunktion
Harmonische Messfunktion 100. Ordnung
Unterstützt Parallelschaltung bis maximal 36 kVA / 36 kW
Standardschnittstellen: RS-232C, USB, LAN
Optionale Schnittstellen: CAN-Bus, DeviceNet, GPIB
Die Entstehung der Entwicklung der Hochleistungs-AC/DC-Stromquelle ASR-6000
Seitdem AlphaGo mit seiner extrem hohen Rechenleistung den menschlichen Schachweltmeister besiegt hat, hat sich die Technologie der künstlichen Intelligenz (KI) weltweit rasant weiterentwickelt. Heute verarbeiten Server mit hochentwickelten KI-Funktionen enorme Datenmengen auf einer Hochleistungsrechnerarchitektur mit 2 CPUs und 8 GPUs.
KI-Server benötigen jedoch enorme Mengen an Energie, um Hochleistungsrechner zu betreiben. Um diesem Bedarf gerecht zu werden, wurden Leistung, Dichte und Effizienz von Servernetzteilen deutlich verbessert. Hochleistungs-Server-Netzteile erfordern eine hocheffiziente Stromwandlung und Energieeinsparung. Hierfür können einphasige Wechselstromeingänge, 400-V-HGÜ-Eingänge oder Designs mit erhöhter Gleichspannung am Ausgang genutzt werden.
Um die Stromversorgungsstabilität beim Betrieb von Hochleistungsservern zu gewährleisten, werden in Serverracks häufig Netzteile mit Hot-Swap-fähiger, redundanter Stromversorgung (z. B. CRPS) eingesetzt. Bei redundanten Netzteilen müssen mehrere Module gleichzeitig getestet werden, um sicherzustellen, dass alle Module auch unter hoher Leistungsabgabe einwandfrei funktionieren. Aufgrund der rasanten Entwicklung von Servernetzteilen hat GW Instek die neue Flaggschiff-Serie ASR-6000 entwickelt, um den Kundenbedürfnissen gerecht zu werden.

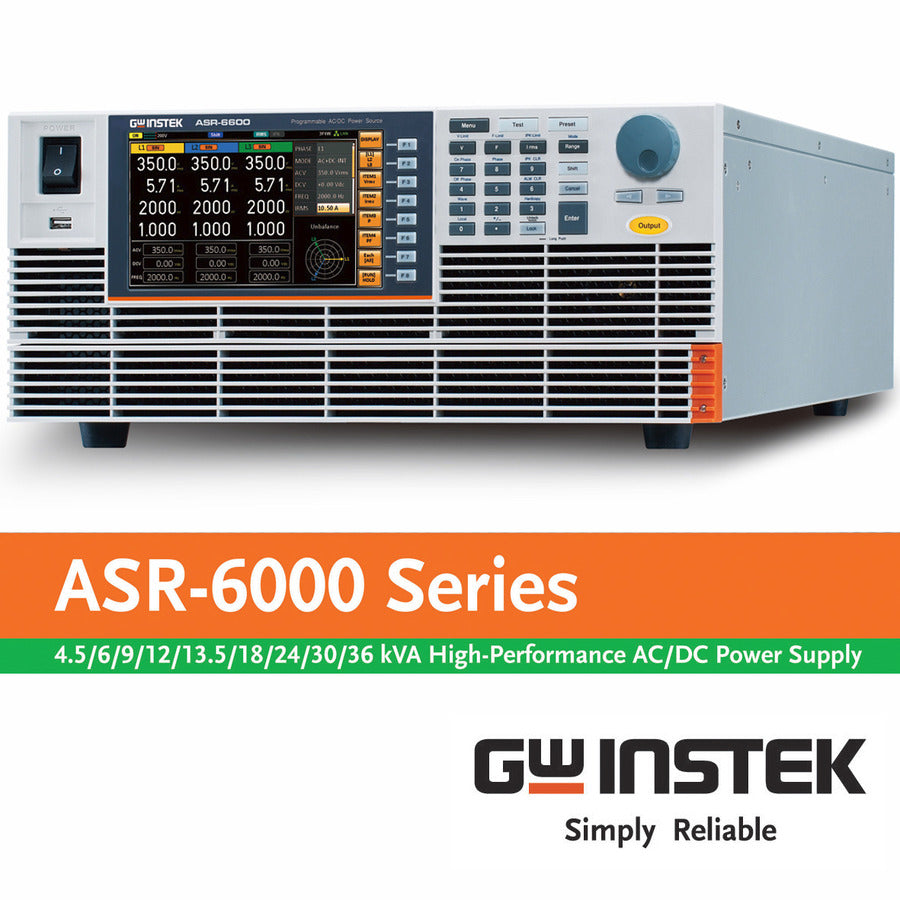

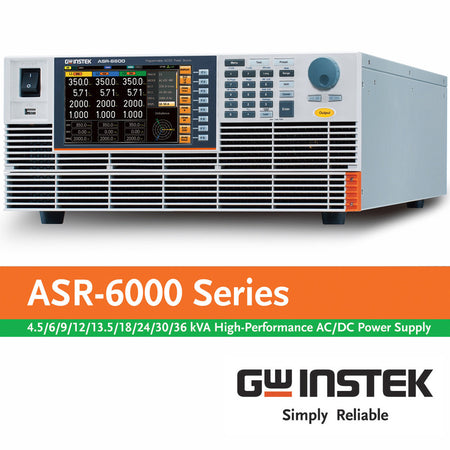

Die ASR-6000-Serie umfasst zwei Modelle – ASR-6450 AC/DC 4,5 kVA und ASR-6600 AC/DC 6 kVA
Der ASR-6000 ist das erste eigenständige Gerät von GW Instek, das Wechselstrom (ein- und dreiphasig) als Ein- und Ausgang unterstützt und über eine Nennausgangsleistung für Gleichstrom verfügt. Die Serie nutzt Siliziumkarbid-Technologie (SiC) und bietet so eine leistungsstarke 4U-Wechselstrom-/Gleichstromquelle mit hoher Leistungsdichte und 6 kVA.
Der ASR-6000 kann vielfältige Stromversorgungsumgebungen simulieren, darunter symmetrische und unsymmetrische Dreiphasensysteme sowie Phasenausfälle. Er verfügt über eine Mehrkanal-Ausgangsfunktion, mit der bis zu drei Prüflinge gleichzeitig getestet werden können, eine programmierbare Ausgangsimpedanzanpassung und über 40 integrierte, beliebige Wellenformausgänge. Der erfolgreiche Marktstart des GW Instek-Flaggschiffmodells ASR-6000 beweist, dass GW Instek eine umfassende Testlösung für Hochleistungs-Wechselstromquellen bietet. Der ASR-6000 ist das Flaggschiff unter den Stromquellen von GW Instek.

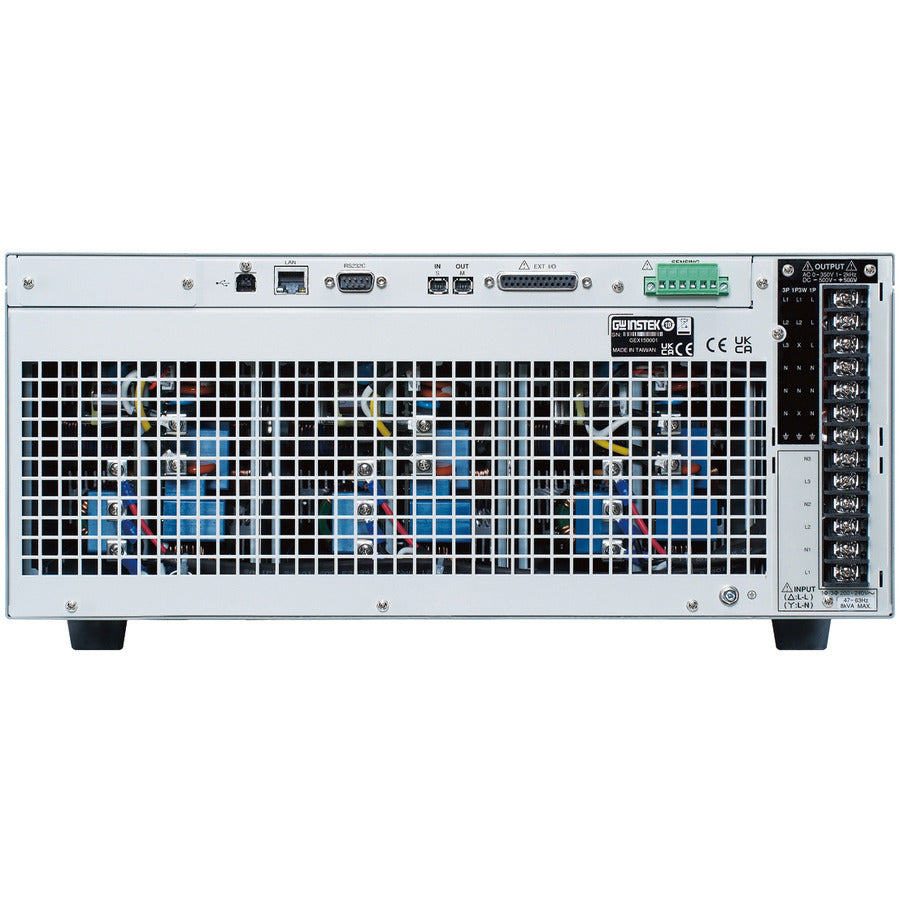

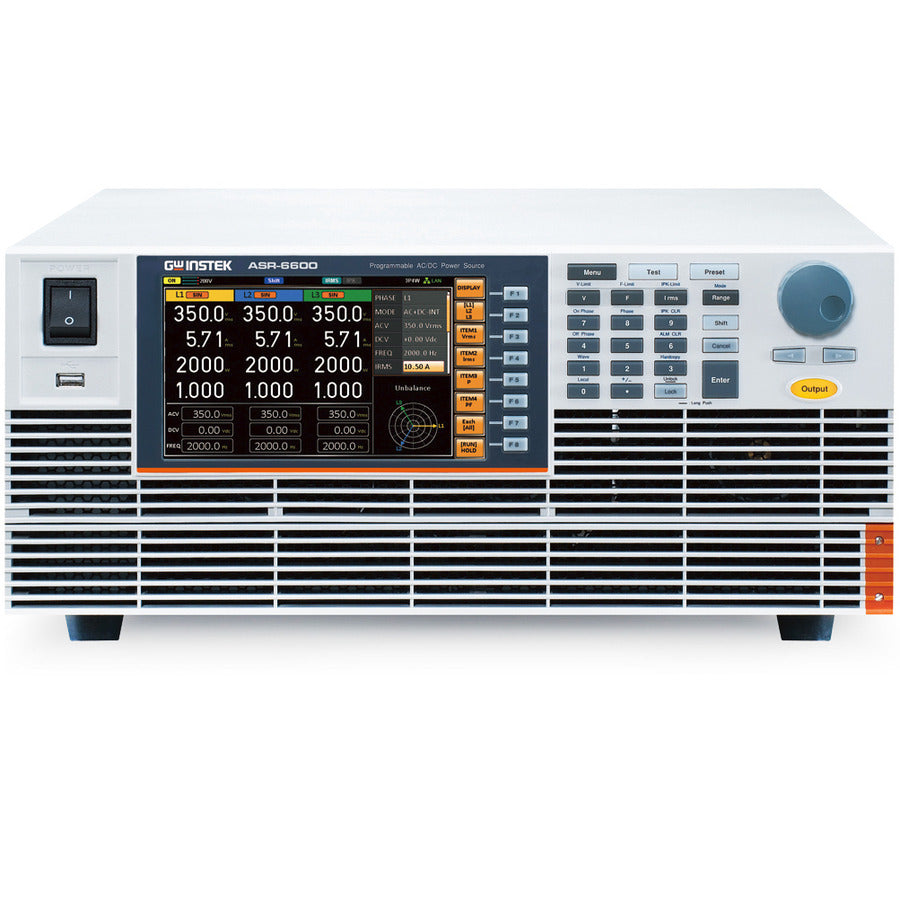

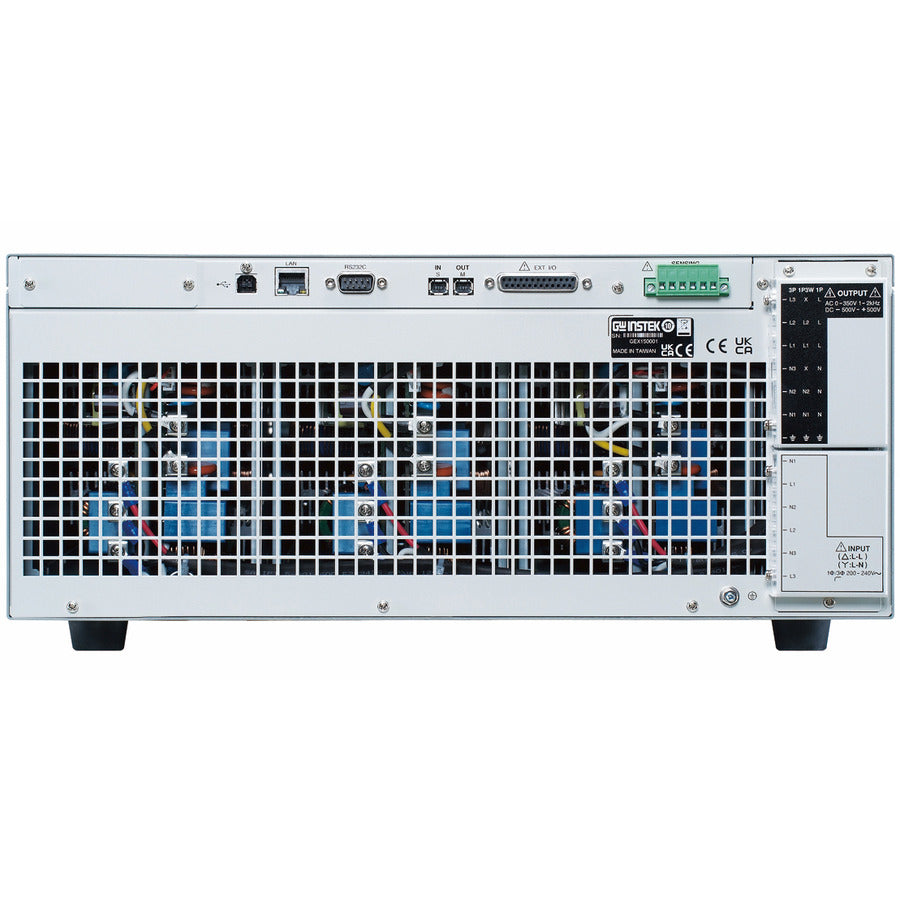

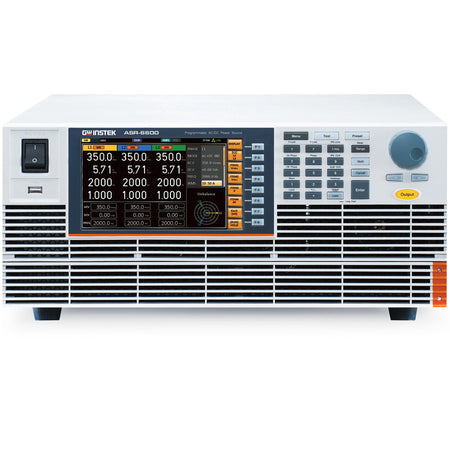

1. Lufteinlass |
6. Menü/Test/Voreingestellte Tasten |
11. LAN-Anschluss |
16. Ausgangsanschluss |
2. 7-Zoll-TFT-LCD-Bildschirm |
7. V/F/Irms und Limit, Range, Lock/Unlock Tasten, etc. |
12. RS-232C-Anschluss |
17. Netzanschlussklemme |
3. Funktionstasten |
8. Scrollrad und Pfeiltasten |
13. Externer Ein-/Ausgang in paralleler Funktion |
18/ Bodenpunkt |
4. Netzschalter |
9. Ausgabetaste |
14. Externer E/A-Anschluss |
19. Optionaler Schnittstellensteckplatz |
5. USB-Host-Anschluss |
10. USB-Geräteanschluss |
15. Eingang für Fernerkundung |
In der Box
Schnellstartanleitung
Sicherheitsleitfaden
Abdeckung für Eingangsklemmen
Ausgangsanschlussabdeckung
Kupferplatte für Delta-Anschlusseingang (Markierung 1)
Kupferplatte für einphasigen und Y-Anschluss-Eingang (Marke 2)
Kupferplatte für Delta-Anschlusseingang (Marke 3)
Kupferplatte für 1P-Ausgang (Marke 4)
GRA-451-E Rackmontageadapter (EIA)
USB-Kabel (USB 2.0 Typ A - Typ B Kabel, ca. 1,2 m)
