GW Instek bietet zuverlässige und kostengünstige Testinstrumente für Bildung, Forschung und Entwicklung sowie die Fertigung an, darunter Oszilloskope, Netzteile und Multimeter.

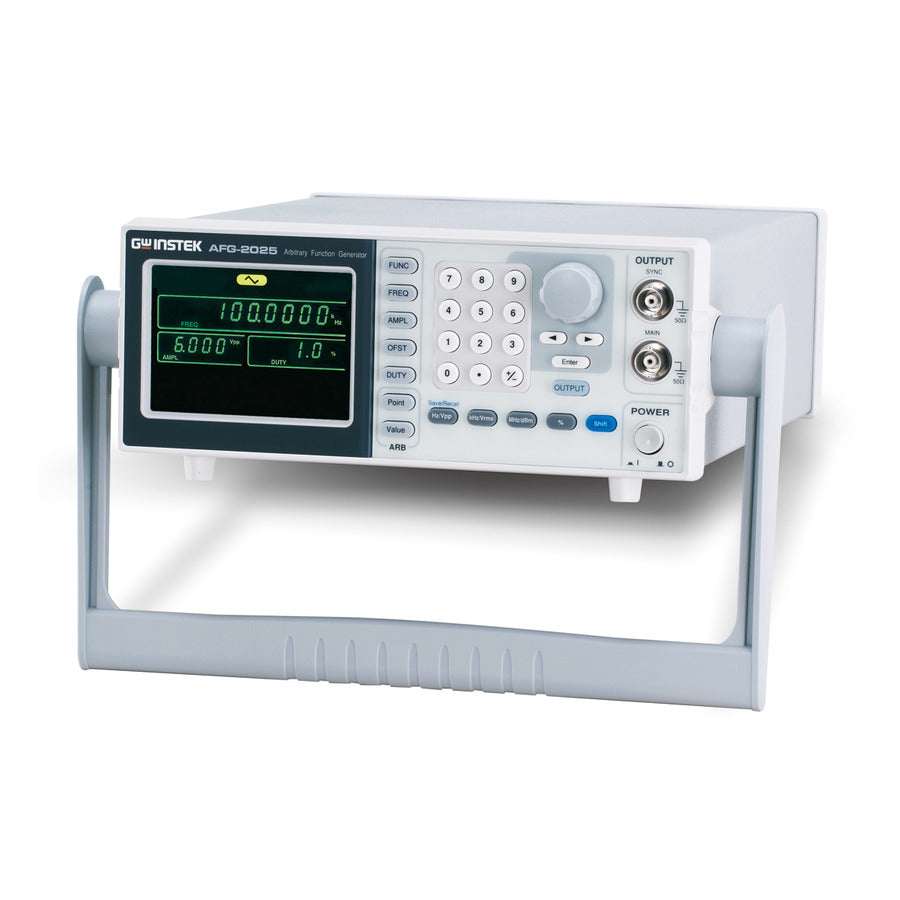

Der Arbitrary-Funktionsgenerator der Serie AFG-2100/2000 ist ein auf DDS (Direct Digital Synthesized) basierender Signalgenerator, der die Anforderungen von Bildungseinrichtungen und der grundlegenden Industrie an eine genaue und kostengünstige Signalquelle erfüllt, die Sinus-, Rechteck- (Puls), Rampen- (Dreieck), Rausch- und beliebige Wellenformen ausgibt. Die Abtastrate von 20 MSa/s, die vertikale Auflösung von 10 Bit und der 4k-Punktspeicher der AFG-2100/2000-Serie bieten dem Benutzer eine flexible Umgebung zur Erzeugung der benötigten spezifischen Wellenformausgabe. Die 0,1-Hz-Auflösung von Sinus-, Rechteck- und Dreieckwellenformen und der einstellbare Tastgrad von 1% bis 99% der Rechteck- (Puls)-Wellenform sind bemerkenswerte Merkmale, die den Anwendungsbereich in verschiedenen Bereichen erheblich erweitern.

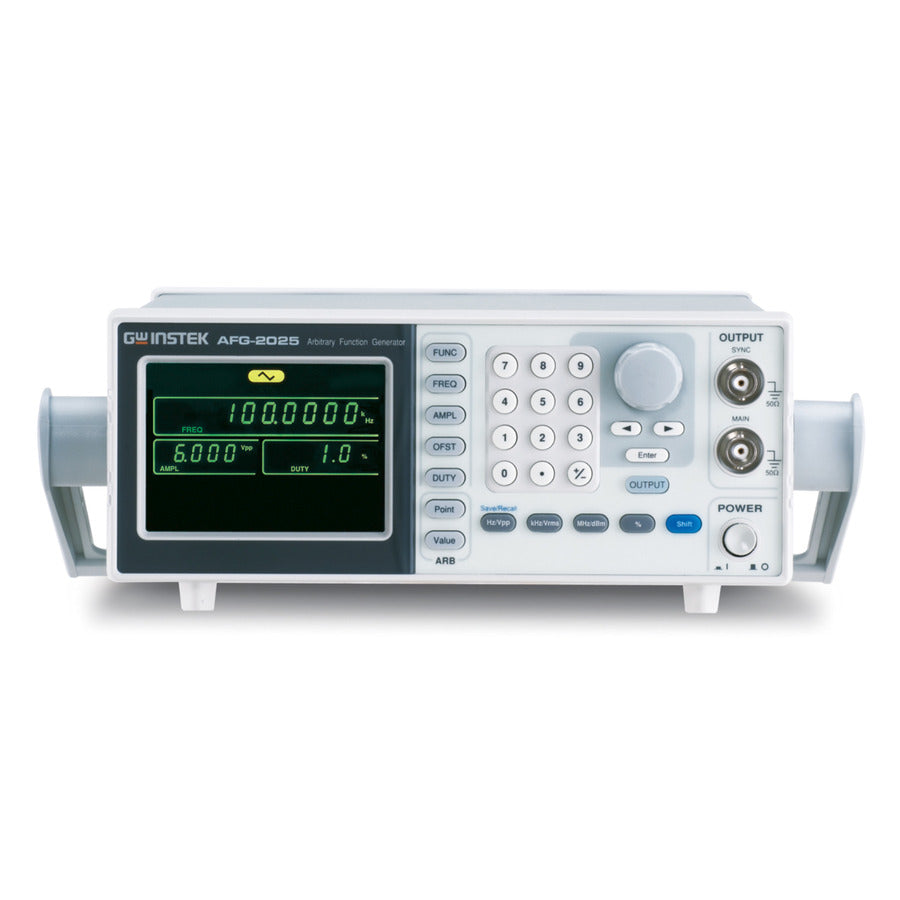

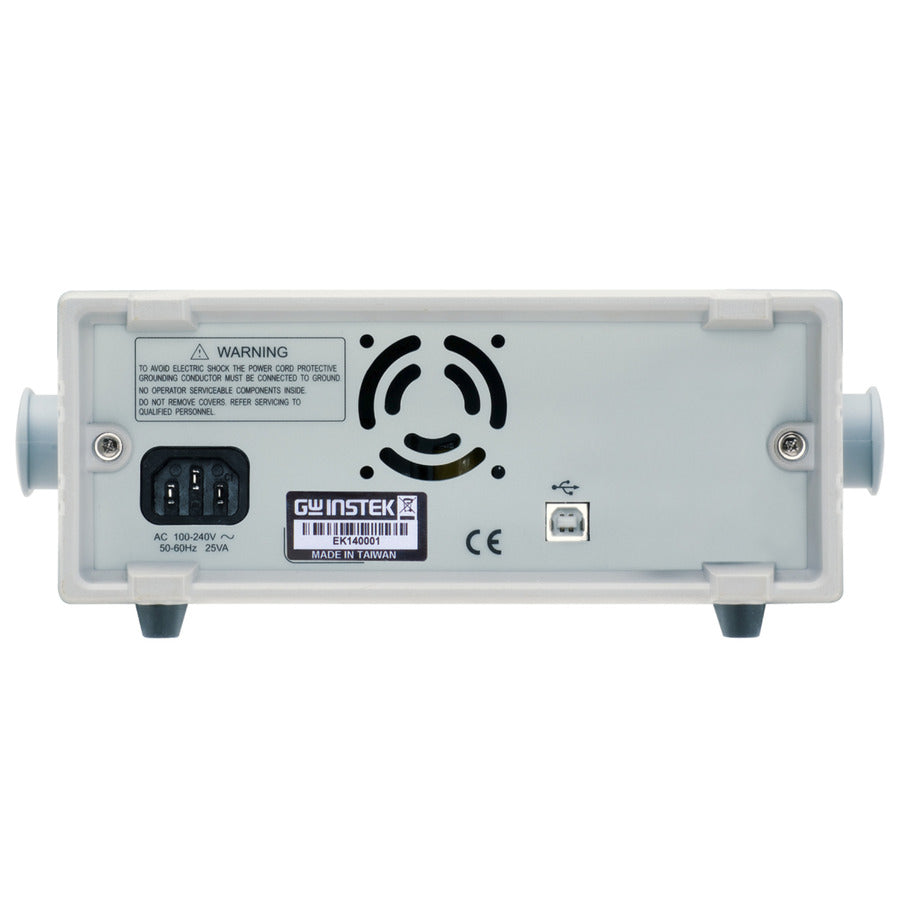

Die benutzerfreundliche Oberfläche der AFG-2100/2000-Serie ermöglicht es Ihnen, Wellenformparameter wie Wellenformtyp, Frequenz, Amplitude, DC-Offset, Modulationstyp und Tastgrad über die Tastatureingabe und/oder die Knopfauswahl einzustellen und die eingestellten Parameter auf dem 3,5"-LCD-Bildschirm anzuzeigen. Die AFG-2100/2000-Serie ist mit einer USB-Geräteschnittstelle zur Fernsteuerung und Wellenformbearbeitung über einen PC ausgestattet. Eine Wellenformbearbeitungssoftware wird mitgeliefert, um die Wellenformerstellung auf dem PC zu erleichtern. Nach Abschluss der Wellenformbearbeitung kann der Benutzer die Wellenformdaten vom PC auf die AFG-2100/2000-Serie herunterladen, um das Signal auszugeben.
Die AFG-2100/2000-Serie umfasst 6 Modelle in drei Frequenzbereichen von 5 MHz, 12 MHz und 25 MHz. Neben den grundlegenden Funktionen der gesamten AFG-2100/2000-Serie verfügt der AFG-2100 auch über zusätzliche Funktionen wie AM/FM/FSK-Modulation, Sweep und Frequenzzähler.
| Modell | AFG-2005 | AFG-2105 | AFG-2012 | AFG-2112 | AFG-2025 | AFG-2125 |
|---|---|---|---|---|---|---|
| Frequenzbereich | 0,1 Hz bis 5 MHz | 0,1 Hz bis 12 MHz | 0,1 Hz bis 25 MHz | |||
| Ausgangswellenform | Sinus, Rechteck, Rampe, Rauschen, ARB | |||||
| Sweep-Betrieb | | ? | | ? | | ? |
| AM | | ? | | ? | | ? |
| FM | | ? | | ? | | ? |
| FSK | | ? | | ? | | ? |
| Frequenzzähler | | ? | | ? | | ? |
| ARB | ? | ? | ? | ? | ? | ? |
| USB-Schnittstelle | ? | ? | ? | ? | ? | ? |
Arbiträr-Wellenform-Funktion
Neben den hochpräzisen und hochstabilen DDS-Funktionswellenformen Sinus, Rechteck und Dreieck bietet die AFG-2100/2000-Serie auch die Möglichkeit, Arbiträr-Wellenformen Punkt für Punkt über die Tastatureingabe auf der Frontplatte zu generieren oder Wellenformen am PC zu bearbeiten und die Wellenformdaten zur Arbiträr-Wellenformausgabe in den AFG herunterzuladen. Eine PC-Software ist verfügbar, um die Bearbeitung komplexer und unregelmäßiger Wellenformen zu erleichtern, die den Anforderungen verschiedener Anwendungen in realen Szenarien gerecht werden.
AM/FM/FSK-Modulation, Sweep & Frequenzzähler
Alle AFG-2100 Modelle sind mit zusätzlichen AM/FM/FSK-Modulations-, Sweep- und Frequenzzählerfunktionen ausgestattet. Das AM/FM-modulierte Signal bietet eine Möglichkeit für grundlegende Modulationstests und -experimente. Das FSK-modulierte Signal wird als praktische Quelle für die Leistungsbewertung digitaler Modulationsschaltungen angeboten. Die Sweep-Funktion, mit genauer Frequenz-Sweep-Bereich und Sweep-Zeit, passt viele grundlegende Anwendungen auf dem Markt, wie z.B. den Sweep-Ton-Test des Lautsprechers in einem 20 Hz bis 20 kHz Sweep-Bereich. Der integrierte Frequenzzähler der AFG-2100 Serie kann die Frequenz eines externen Signals bis zu 150 MHz messen. Dieser Mehrwert erspart dem Benutzer zusätzliche Kosten für den Kauf eines eigenständigen Frequenzzählers.
Lieferumfang:
