EA Elektro Automatik ist ein deutscher Hersteller von programmierbaren Netzteilen und elektronischen Lasten, die für Effizienztests, Forschung und Entwicklung sowie industrielle Automatisierung entwickelt wurden.

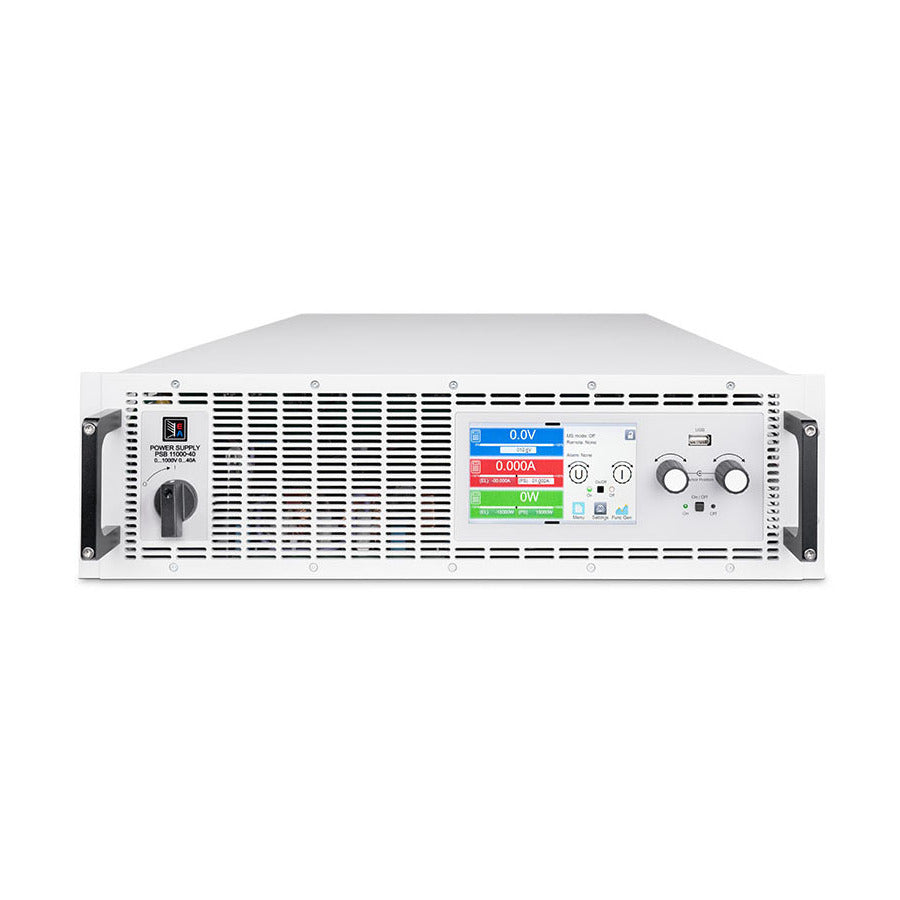

Programmierbares bidirektionales Gleichstromnetzteil, Rackmontage, 208–480 V, 200 V DC, 210 V ADC, 15000 W
Gleichstromnetzteil, 200 V DC, 210 V AC, 15000 W
Weitbereichseingang, 208 V – 480 V +10 % 3-phasiger Wechselstrom
Aktive Leistungsfaktorkorrektur, typisch 0,99
Bidirektionale Stromversorgung, 2-Quadranten-System in Quelle und Senke
Im Lastbetrieb erfolgt die Energierückgewinnung aus der Energieerzeugung ins Netz.
Sehr hoher Wirkungsgrad von bis zu über 96 %
Hohe Leistung von bis zu 15 kW pro Einheit
Spannung von 0 - 10 V bis 0 - 2000 V
Ströme von 0 - 20 A bis 0 - 510 A
Flexible, leistungsgeregelte DC-Eingangs-/Ausgangsstufen (automatische Bereichswahl)
Regelungsmodus CV, CC, CP, CR mit schneller Übersteuerung
Digitale Regelung, hohe Auflösung mit 16-Bit-ADCs und -DACs, Auswahl der Regelungsgeschwindigkeit: Normal, Schnell, Langsam
5-Zoll-TFT-Farbdisplay mit Touch-Steuerung und intuitiver Benutzeroberfläche
Galvanisch getrennter Sammelschienenverteiler für den Parallelbetrieb aller Leistungsklassen der 10000er-Serie
Master-Slave-Bus für den Parallelbetrieb von bis zu 64 Einheiten aller Leistungsklassen der Baureihe 10000
Integrierter Funktionsgenerator mit vordefinierten Kurven
Vordefinierte Kfz-Testverfahren für LV123, LV124 und LV148
Integrierter Batterietestmodus, Batterie- und Brennstoffzellensimulation
Photovoltaik-Testmodus, MPPT, EN 50530
Befehlssprachen und Treiber: SCPI und Modbus, LabVIEW, IVI
Die bidirektionalen DC-Labornetzteile der Serie PSB 10000 von EA Elektro-Automatik sind Zweiquadrantengeräte, die sowohl als Netzteil als auch als elektronische Last fungieren können. Im Lastbetrieb speist das Gerät überschüssige Energie mit einem Wirkungsgrad von über 96 % in das lokale Stromnetz zurück. Die Serie PSB 10000 umfasst ein- und dreiphasige Geräte, die dank des großen Eingangsspannungsbereichs mit nahezu allen Netzspannungen weltweit kompatibel sind. Gleichspannung und -strom werden anwendungsabhängig gesteuert und decken in einem einzigen Gerät einen Bereich von 0–10 V bis 0–2000 V und von 0–6 A bis 0–1000 A ab. Das DC-Netzteil arbeitet als flexible Ausgangsstufe mit konstanter Leistungscharakteristik (automatische Bereichswahl) und einem großen Spannungs-, Strom- und Leistungsbereich. Für höhere Leistungen und Ströme sind alle Geräte mit einem Master-Slave-Bus ausgestattet. Dies ermöglicht die Kombination von bis zu 64 parallelgeschalteten Geräten zu einem System mit einer Leistung von bis zu 1920 W und einem Strom von bis zu 64000 A. Ein solches System arbeitet als Einheit und kann verschiedene Leistungsklassen nutzen; lediglich die Spannungsklasse muss konstant bleiben. So lässt sich beispielsweise ein 75-kW-System aus zwei 30-kW- und einem 15-kW-Gerät der PSB-10000-Reihe aufbauen. Darüber hinaus bietet das System typische Laborfunktionen. Dazu gehören ein umfangreicher Funktionsgenerator, Alarm- und Warnmanagement, diverse Schnittstellen und Anschlüsse, Softwarelösungen und viele weitere Funktionen.
AC-Anschluss
Die bidirektionalen Gleichstromnetzteile der Serie PSB 10000 sind mit einer aktiven Leistungsfaktorkorrektur (PFC) ausgestattet, die einen hohen Wirkungsgrad bei geringem Energieverbrauch gewährleistet. Darüber hinaus bieten die Geräte dieser Serie einen breiten Eingangsspannungsbereich. Dieser reicht von einphasigen 110/120 V bis 240 V Wechselstromnetzen und dreiphasigen 208 V bis 380 V, 400 V und 480 V Wechselstromnetzen. Die Geräte können an den meisten weltweiten Netzspannungen betrieben werden. Sie passen sich automatisch und ohne zusätzliche Konfiguration an die jeweilige Netzspannung an. In 110/120-V- und 208-V-Wechselstromnetzen wird die Ausgangsleistung reduziert.
Energierückgewinnung
Die im Lastbetrieb verbrauchte Energie wird mit einem Wirkungsgrad von über 96 % in das angeschlossene Stromnetz zurückgespeist. Dies senkt die Kosten: Da die Energie nicht wie bei anderen Verbrauchern in Wärme umgewandelt wird, reduzieren sich die Energiekosten. Zudem erzeugen die Geräte weniger Wärme, wodurch weniger kostenintensive Klimatisierung erforderlich ist. Ein einziges Gerät genügt für die gesamte Anwendung, was Investitions- und Installationskosten senkt.
Das Prinzip der Energierückgewinnung
Dies veranschaulicht anhand einer Anwendung, wie ein Prüfling Energie aus dem Stromnetz bezieht, diese in Gleichstrom umwandelt und einem EA-Gerät zuführt. Das bidirektionale Netzteil PSB 10000 wandelt diese Energie wieder in Wechselstrom um und speist sie zurück ins Stromnetz.
Gleichstromausgang
Das bidirektionale Netzteil PSB 10000 liefert als Zweiquadrantengerät Gleichspannungen von 0–10 V bis 0–2000 V und ermöglicht positive und negative Ströme von 0–6 A bis 0–1000 A. Die flexiblen Ausgangsstufen (automatische Bereichswahl) bieten dem Anwender einen breiten Spannungs-, Strom- und Leistungsbereich und somit ein größeres Einsatzspektrum als herkömmliche Netzteile.
Gleichstromanschluss
Der Gleichstromausgang wird über eine Kupferschiene auf der Geräterückseite angeschlossen. Für Systeme mit höherer Leistung werden die Geräte einfach parallel geschaltet. Die Geräte lassen sich mit minimalem Aufwand über die vertikalen Kupferschienen verbinden. Eine Kontaktabdeckung ist vorhanden.
Das Prinzip der automatischen Bereichswahl
„Autoranging“ bezeichnet die Funktion eines bidirektionalen, programmierbaren Gleichstromnetzteils, das automatisch einen weiten Eingangs- und Ausgangsspannungsbereich sowie einen weiten Eingangsstrombereich bereitstellt, um die volle Leistung über einen weiten Betriebsbereich zu gewährleisten. Diese Lösung ermöglicht es, mit einem einzigen Gerät verschiedene Spannungs- und Stromkombinationen abzudecken.
Funktionsgenerator
Alle Modelle der PSB 10000-Serie sind mit einem Funktionsgenerator ausgestattet. Dieser ermöglicht das einfache Abrufen von Wellenformen wie Sinus, Dreieck, Rechteck oder Trapez und deren Anwendung auf Spannung oder Strom. Eine Rampenfunktion und ein Arbiträrgenerator erlauben die freie Programmierung des Spannungs- und Stromverlaufs. Testsequenzen für wiederholte Messungen können gespeichert und bei Bedarf wieder geladen werden, was Zeit spart. Eine LUT ermöglicht das Speichern von Referenzlinien für Eingangs- und Ausgangssignale. Für die Simulation von Photovoltaikanlagen oder Brennstoffzellen stehen anpassbare Tabellen zur Verfügung. Mit der Standard-PV-Kennlinie (DIN EN 50530) lassen sich verschiedene Solarzellen und viele weitere Technologieparameter auswählen und einstellen. Kurz gesagt: Der Anwender profitiert von einer Vielzahl nützlicher Funktionen.
Schnittstellen
Standardmäßig sind EA-Geräte mit den wichtigsten digitalen und analogen Schnittstellen und Anschlüssen ausgestattet, die galvanisch getrennt sind. Dazu gehören eine parametrierbare analoge Schnittstelle für Ein- und Ausgänge, Steuerung und Überwachung (0–5 V oder 0–10 V für Spannung, Strom, Leistung und Widerstand), diverse Ein- und Ausgänge sowie USB- und Ethernet-Anschlüsse. Folgende Optionen mit Plug-&-Play-Anschluss runden das Portfolio ab:
Integrierte Schnittstellen
USB, Ethernet, Analog, USB-Host, Master-Slave-Bus, Shared-Bus
Optionale Schnittstellen
CAN, CANopen, RS232, Profibus, EtherCAT, Profinet (mit einem oder zwei Ports), Modbus (mit einem oder zwei Ports), Ethernet (mit einem oder zwei Ports)
Software
EA-Leistungssteuerung, EA-Batteriesimulator
Hochleistungssysteme
Hochleistungsanwendungen lassen sich mit Systemen bis zu 1920 kW realisieren. Dies wird durch die Nutzung der Ausgänge mehrerer PSB-10000-Geräte, die vertikale Verlegung der Kupferschienen und deren Parallelschaltung erreicht. So kann beispielsweise ein 19-Zoll-Schrank mit 42 HE ein System mit 240 kW auf nur 0,6 m² Stellfläche bereitstellen. Der Master/Slave-Bus ermöglicht es, bis zu acht Schränke mit maximal 64 Einheiten à 30 kW als eine Einheit zu betreiben.
Master-Slave-Bus und Share-Bus
Bei Verwendung des integrierten Master-Slave-Busses und des Share-Busses verhält sich ein System mit mehreren Geräten wie ein einzelnes Gerät. Master-Slave-Bus und Share-Bus werden einfach an jedes Gerät angeschlossen. Über den Master-Slave-Bus werden Systemdaten wie Gesamtleistung und Gesamtstrom erfasst und im Master-Gerät angezeigt. Warnungen und Alarme der Slave-Geräte werden übersichtlich im Display dargestellt. Der Share-Bus sorgt für eine gleichmäßige Lastverteilung auf die einzelnen Geräte.
In der Box
1 x Bidirektionales Netzteil
2 x Fernmessstecker
1 x 1,8 m (5,9 ft) USB-Kabel
1 x Satz DC-Anschlussabdeckungen
1 x Abdeckung für den Sense-Anschluss
1 x USB-Stick mit Dokumentation und Software
1 x Netzstecker (Klemmstecker)
1 x Set zur Zugentlastung von Wechselstromkabeln
