EA Elektro Automatik ist ein deutscher Hersteller von programmierbaren Netzteilen und elektronischen Lasten, die für Effizienztests, Forschung und Entwicklung sowie industrielle Automatisierung entwickelt wurden.
Leistung: 1500 W
Spannung: 200 V
Stromstärke: 25 A
Bedienfeld mit Drucktasten und blauem LCD-Display für Istwerte, Sollwerte, Status und Alarme
Flexible, leistungsgeregelte Ausgangsstufe
Sehr geringe Bauhöhe von nur 1 HE
LabVIEW VLS und Steuerungssoftware für Windows
Hoher Wirkungsgrad: bis zu 95 %
Verschiedene Schutzschaltungen (OVP, OCP, OPP, OTP)
Fernerkundung
Das programmierbare Labor-Gleichstromnetzteil Elektro EA-PS 9080-100 1U bietet eine Ausgangsleistung von 0…3000 W bei einer Ausgangsspannung von 0…80 V und einem Ausgangsstrom von 0…100 A. Es verfügt über einen weiten Wechselspannungsbereich von 100…264 V und eine aktive Leistungsfaktorkorrektur (PFC).

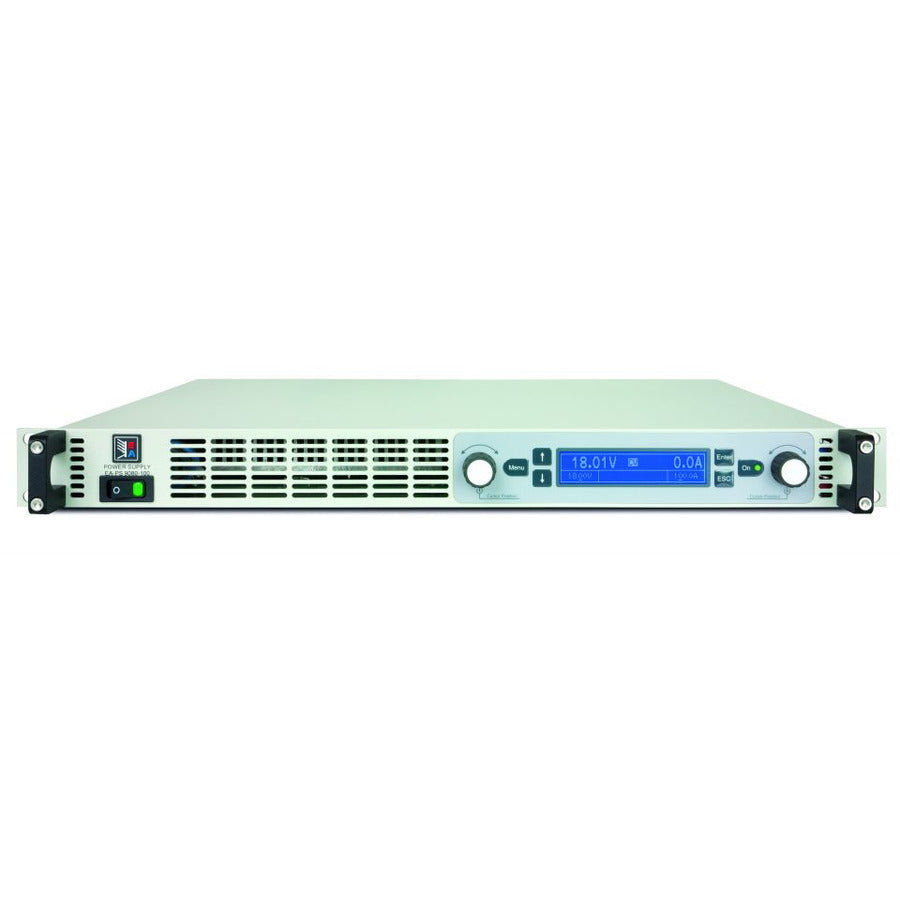

Die Bedienung dieses Geräts ist bemerkenswert einfach und äußerst effektiv. Es besticht durch sein flaches Design mit einer Höhe von nur 44 mm. Das übersichtliche Bedienfeld verfügt über zwei Drehknöpfe, sechs Drucktasten und zwei LEDs. Zusammen mit dem beleuchteten, blauen LCD-Display, das alle Werte und Statusinformationen anzeigt, vereinfacht es die Bedienung des Geräts.
Wechselstromversorgung
Das Gerät verfügt über eine aktive Leistungsfaktorkorrektur. Es reduziert die Ausgangsleistung automatisch bei niedriger Eingangsspannung, sodass es bei 180…207 V AC weiterhin 2,5 kW liefert.
Gleichstromausgang
Stromstärke, Spannung und Leistung lassen sich somit stufenlos zwischen 0 % und 100 % einstellen, unabhängig davon, ob die Steuerung manuell oder ferngesteuert (analog oder digital) erfolgt. Der Gleichstromausgang befindet sich auf der Rückseite des Geräts.
Leistung
Das Gerät verfügt über eine flexible, automatische Bereichsregelung der Ausgangsstufe. Diese ermöglicht eine höhere Ausgangsspannung bei niedrigerem Ausgangsstrom oder einen höheren Ausgangsstrom bei niedrigerer Ausgangsspannung, stets begrenzt auf den einstellbaren Leistungswert bzw. die Nennleistung. Dadurch deckt bereits ein einziges Gerät ein breites Anwendungsspektrum ab.
Entladekreis
Das Gerät verfügt über eine Entladeschaltung für die Ausgangskapazität. Im Leerlauf oder bei geringer Last stellt es sicher, dass die gefährliche Ausgangsspannung nach dem Abschalten des Gleichstromausgangs auf unter 60 V DC absinkt. Dieser Wert gilt als Grenzwert für Spannungen, die für die menschliche Sicherheit gefährlich sind.
Schutzfunktionen
Zum Schutz der angeschlossenen Geräte können Schwellenwerte für Überspannung (OVP), Überstrom (OCP) und Überlast (OPP) festgelegt werden.
Sobald einer dieser Schwellenwerte aus irgendeinem Grund erreicht wird, wird der Gleichstromausgang sofort abgeschaltet und ein Statussignal auf dem Display sowie über die Schnittstellen ausgegeben. Zusätzlich ist ein Überhitzungsschutz integriert, der den Gleichstromausgang bei Überhitzung des Geräts abschaltet.
Anzeige und Bedienelemente
Alle wichtigen Informationen werden übersichtlich auf einem Punktmatrixdisplay dargestellt. Dadurch werden Informationen über die Ist- und Sollwerte von Spannung und Stromstärke, den aktuellen Regelzustand (CV, CC, CP) und weitere Statusmeldungen sowie Alarme und Einstellungen des Setup-Menüs klar angezeigt.
Um die Einstellung der Werte über die Drehknöpfe zu vereinfachen, kann durch Drücken der Knöpfe zwischen den Dezimalstellen eines Wertes umgeschaltet werden. All diese Funktionen tragen zur Bedienfreundlichkeit bei. Dank der Bedienfeldsperre lässt sich das gesamte Bedienfeld verriegeln, um die Geräte und die Lasten vor unbeabsichtigter Fehlbedienung zu schützen.
Analoge Schnittstelle
Auf der Rückseite des Geräts befindet sich eine galvanisch getrennte analoge Schnittstelle. Sie bietet analoge Eingänge zur Einstellung von Spannung, Strom und Leistung von 0 bis 100 % über Steuerspannungen von 0 V bis 10 V oder 0 V bis 5 V. Zur Überwachung von Ausgangsspannung und -strom stehen analoge Ausgänge mit Spannungsbereichen von 0 V bis 10 V oder 0 V bis 5 V zur Verfügung. Darüber hinaus sind diverse Ein- und Ausgänge zur Steuerung und Überwachung des Gerätestatus vorhanden.
Digitale Schnittstellen
Das Gerät verfügt standardmäßig über zwei galvanisch getrennte, digitale Schnittstellen: eine USB- und eine Ethernet-Schnittstelle. Beide können zur Steuerung und Überwachung der Geräte über SCPI-Befehle oder das Modbus-RTU-Protokoll verwendet werden. Die Fernsteuerung eines Geräts ist entweder über die mitgelieferte Software EA Power Control (siehe Seite 118) oder über eine benutzerdefinierte Anwendung möglich, für die eine Programmierdokumentation sowie LabVIEW Virtual Instruments (VIs) verfügbar sind.
