EA Elektro Automatik ist ein deutscher Hersteller von programmierbaren Netzteilen und elektronischen Lasten, die für Effizienztests, Forschung und Entwicklung sowie industrielle Automatisierung entwickelt wurden.
Die DC-Labornetzteile der Serie PS 10000 von EA Elektro-Automatik wandeln die Energie aus dem Netz in eine geregelte Gleichspannung mit einem Wirkungsgrad von über 96 % um.
Technische Daten und Funktionen
Spannung 0 bis 500 V, Stromstärke 0 bis 10 A, Leistung 0 bis 1,5 kW
2-HE-19-Zoll-Rackmontagerahmen
5-Zoll-TFT-Farb-Touchdisplay mit intuitiver Benutzeroberfläche
Weitbereichseingang, 110 V – 240 V ±10 % Einphasenwechselstrom
Regelungsmodus CV, CC, CP mit schneller Übersteuerung
Aktive Leistungsfaktorkorrektur, typisch 0,99
Sehr hoher Wirkungsgrad von bis zu über 95 %
Flexible, leistungsgeregelte Gleichstromausgangsstufen (automatische Bereichswahl)
16-Bit-ADCs und -DACs, Auswahl der Steuergeschwindigkeit: Normal, Schnell, Langsam
Galvanisch getrennter Sammelschienenverteiler für Parallelbetrieb
Master-Slave-Bus für den Parallelbetrieb von bis zu 64 Einheiten
Befehlssprachen und Treiber: SCPI und Modbus, LabVIEW, IVI

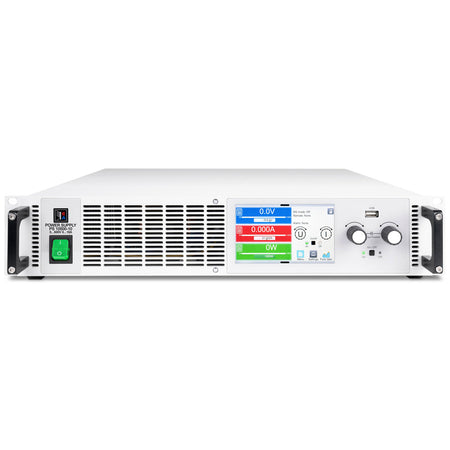

Frontplattenbeschreibung PS 10000 2U
Hauptschalter
TFT-Steuerungsschnittstelle, interaktive Bedienung und Anzeige
Drehknopf mit Druckknopf für Einstellungen und Steuerung
USB-Host, USB-Stick für Datenprotokollierung und Sequenzierung verwenden
Drehknopf mit Druckknopf für Einstellungen und Steuerung
Ein-/Ausschalter mit LED-Statusanzeige
Beschreibung der Rückseite PS 10000 2U
Steckplatz für Schnittstellen
Master-Slave-Bus-Schnittstelle zum Einrichten eines Systems für parallele Verbindungen
Share·Bus-Schnittstelle zum Einrichten eines Systems für parallele Verbindungen
Ausgangsspannung Remote-Sense-Eingangsklemme
Ausgangsklemme, Kupfersammelschiene
Netzanschlussklemme
Ethernet-Schnittstelle
USB-Schnittstelle
Anschluss (0815 Buchse) für isolierte analoge Programm-, Monitor- und andere Funktionen
Erdungsanschlussschraube {PE)
Das Gleichstromnetzteil fungiert als flexible Ausgangsstufe mit konstanter Leistungscharakteristik (automatische Bereichswahl) und einem breiten Spannungs-, Strom- und Leistungsbereich. Um höhere Leistungen und Ströme zu erzielen, sind alle Einheiten mit einem Master-Slave-Bus ausgestattet. Dadurch lassen sich bis zu 64 parallelgeschaltete Geräte zu einem System kombinieren, das bis zu 1920 W und 64000 A liefern kann. Ein solches System arbeitet als Einheit und kann verschiedene Leistungsklassen nutzen; lediglich die Spannungsklasse muss konstant bleiben. So kann ein Anwender beispielsweise ein 75-kW-System aus zwei 30-kW- und einem 15-kW-Gerät der PS-10000-Serie aufbauen. Darüber hinaus bietet das System typische Laborfunktionen.
Echte automatische Bereichswahl
Alle Geräte der Serie 10000 verfügen über eine echte automatische Bereichswahl. Diese ermöglicht es dem Gerät, bei niedrigeren Strömen eine höhere Spannung und bei niedrigeren Spannungen einen höheren Strom zu liefern als ein Netzteil oder eine Last mit herkömmlicher Rechteckwellen-Ausgangs-/Eingangskennlinie.
Netzteile und Lasten mit automatischer Bereichswahl bieten Anwendern einen größeren Spannungs- und Strombereich, ohne dass die Geräte überdimensioniert werden müssen. Vorteile: Für den Einsatz in einer Vielzahl von Testanwendungen bietet ein einzelnes Gerät ein breiteres Anwendungsspektrum und mehr Flexibilität.
AC-Anschluss
Die Gleichstromnetzteile der Serie PS 10000 sind mit einer aktiven Leistungsfaktorkorrektur (PFC) ausgestattet, die für hohe Effizienz bei geringem Energieverbrauch sorgt. Darüber hinaus bieten die Geräte dieser Serie einen breiten Eingangsspannungsbereich. Dieser reicht von einphasigen 110/120 V bis 240 V Wechselstromnetzen und dreiphasigen 208 V bis 380 V, 400 V und 480 V Wechselstromnetzen. Die Geräte können an den meisten weltweiten Netzspannungen betrieben werden. Sie passen sich automatisch und ohne zusätzliche Konfiguration an die jeweilige Netzspannung an. Bei 110/120 V und 208 V Wechselstrom wird die Ausgangsleistung reduziert.
Gleichstromausgang
Das bidirektionale Netzteil PS 10000 liefert eine Gleichspannung von 0–60 V bis 0–2000 V und ermöglicht Ströme von 0–6 A bis 0–1000 A. Die flexiblen Ausgangsstufen (automatische Bereichswahl) bieten dem Anwender einen breiten Spannungs-, Strom- und Leistungsbereich und somit ein größeres Einsatzfeld als herkömmliche Netzteile.
Gleichstromanschluss
Der Gleichstromausgang wird über eine Kupferschiene auf der Geräterückseite angeschlossen. Für Systeme mit höherer Leistung werden die Geräte einfach parallel geschaltet. Die Geräte lassen sich mit minimalem Aufwand über die vertikalen Kupferschienen verbinden. Eine Kontaktabdeckung ist vorhanden.
In der Box
1 x Netzteil
2 x Fernmessstecker
1 x 1,8 m (59 Fuß) USB-Kabel
1 x Satz DC-Anschlussabdeckungen
1 x Abdeckung für den Sense-Anschluss
1 x USB-Stick mit Dokumentation und Software
1 x Kabelbinder zur Zugentlastung
