EA Elektro Automatik ist ein deutscher Hersteller von programmierbaren Netzteilen und elektronischen Lasten, die für Effizienztests, Forschung und Entwicklung sowie industrielle Automatisierung entwickelt wurden.

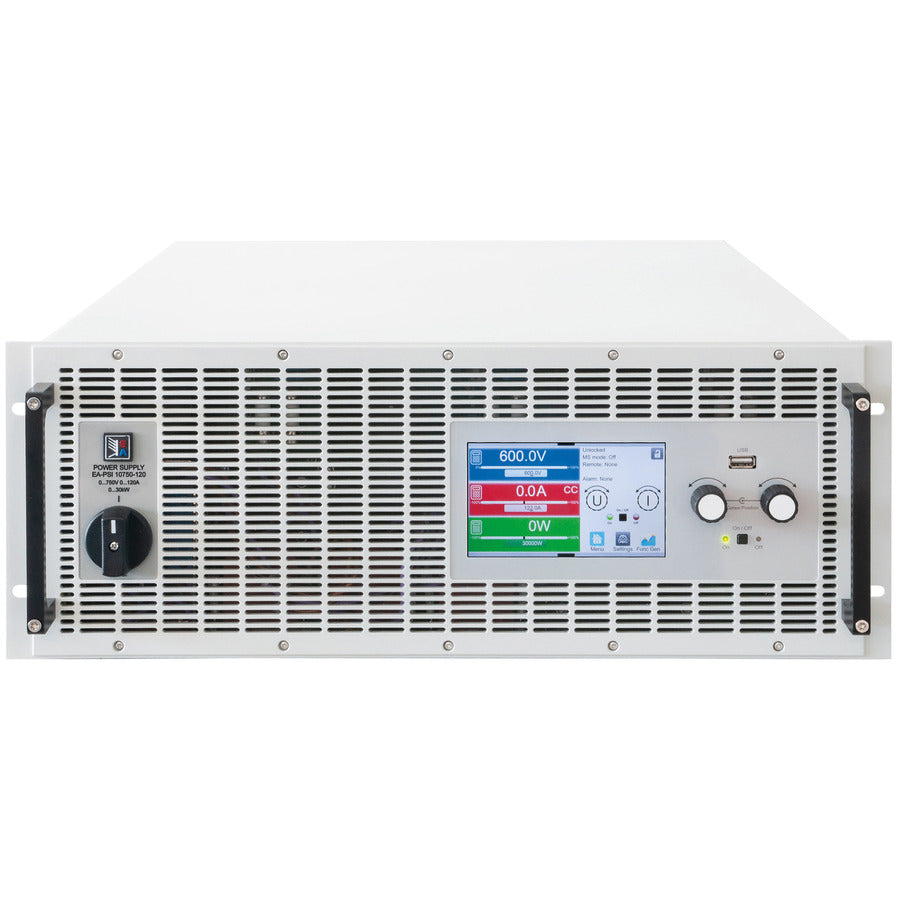

Gleichstromnetzteil, 80 V DC, 1000 A DC, 30000 W
Weitbereichseingang, 208 V – 480 V +10 % 3-phasiger Wechselstrom
Aktive Leistungsfaktorkorrektur, typisch 0,99
Sehr hoher Wirkungsgrad von bis zu über 96 %
Hohe Leistung von 30 kW pro Einheit
Flexible, leistungsgeregelte Gleichstromausgangsstufen (automatische Bereichswahl)
Regelungsmodus CV, CC, CP, CR mit schneller Übersteuerung
Digitale Regelung, hohe Auflösung mit 16-Bit-ADCs und -DACs, Auswahl der Regelungsgeschwindigkeit: Normal, Schnell, Langsam
5-Zoll-TFT-Farbdisplay mit Touch-Steuerung und intuitiver Benutzeroberfläche
Galvanisch getrennter Sammelschienenverteiler für den Parallelbetrieb aller Leistungsklassen der 10000er-Serie
Die Netzteile der Serie PSB 10000 4U sind sogenannte bidirektionale Geräte, die die Funktion eines Labornetzteils (Quelle) und einer elektronischen Last (Senke) in einem Gerät vereinen. Sie ermöglichen den einfachen Aufbau von Anwendungen nach dem Source-Sink-Prinzip mit minimalem Hardware- und Verkabelungsaufwand. Der Wechsel zwischen Source- und Senkenbetrieb erfolgt nahtlos und verzögerungsfrei am Nullpunkt.
Die Sink-Funktion beinhaltet außerdem eine Energierückgewinnungsfunktion, die derjenigen der Serie ELR 10000 entspricht. Diese wandelt die verbrauchte Gleichstromenergie mit einem Wirkungsgrad von bis zu 96 % um und speist sie wieder in das örtliche Stromnetz ein.
Neben den Grundfunktionen von Netzteilen lassen sich mit dem integrierten Funktionsgenerator Sollwertkurven erzeugen (Sinus-, Rechteck-, Dreieck- und andere Kurventypen). Beliebige Generatorkurven (99 Punkte) können auf einem USB-Stick gespeichert und von diesem geladen werden. Einige Funktionen ermöglichen sogar das dynamische Umschalten zwischen Quell- und Senkenbetrieb durch die Einstellung positiver (für die Quelle) oder negativer (für die Senke) Stromsollwerte.
Zur Fernsteuerung sind die Geräte standardmäßig mit USB- und Ethernet-Anschlüssen auf der Rückseite sowie einer galvanisch getrennten analogen Schnittstelle ausgestattet. Über optionale Steckmodule lässt sich eine weitere digitale Schnittstelle wie RS232, Profibus, ProfiNet, Modbus TCP, CAN, CANopen oder EtherCAT hinzufügen. Dadurch können die Geräte durch einfaches Austauschen oder Hinzufügen eines kleinen Moduls an gängige Industriebusse angebunden werden. Die Konfiguration ist, falls überhaupt erforderlich, unkompliziert.
Darüber hinaus bieten die Geräte standardmäßig die Möglichkeit zur Parallelschaltung im sogenannten Share-Bus-Betrieb zur Konstantstromverteilung. Auch eine echte Master-Slave-Verbindung mit Summierung aller Istwerte ist standardmäßig vorhanden. Auf diese Weise lassen sich bis zu 64 Einheiten zu einem System mit einer Gesamtleistung von bis zu 1920 kW kombinieren.
Blockdiagramm
Das Blockdiagramm veranschaulicht die Hauptkomponenten im Inneren des Geräts und deren Beziehungen zueinander.
Es gibt digitale, mikroprozessorgesteuerte Komponenten (KE, DR, HMI), die Ziel von Firmware-Updates sein können.
Das Bedienfeld (HMI)
Die HMI (Human Machine Interface) besteht aus einem Display mit Touchscreen, zwei Drehknöpfen, einem Druckknopf und einem USB-Anschluss.
Touchscreen-Display
Das grafische Touchscreen-Display ist in viele Bereiche unterteilt. Das gesamte Display ist berührungsempfindlich und kann per Finger oder Stift zur Steuerung des Geräts bedient werden.
Drehknöpfe
Solange das Gerät im manuellen Betrieb ist, werden die beiden Drehknöpfe verwendet, um die eingestellten Werte auf dem Hauptbildschirm anzupassen.
Die Druckknopffunktion der Drehknöpfe
Die Drehknöpfe verfügen außerdem über eine Druckknopffunktion, die bei allen Werteinstellungen verwendet wird, um den Cursor durch Drehen zu bewegen.
1 x Bidirektionales Netzteil
2 x Fernmessstecker
1 x 1,8 m (5,9 ft) USB-Kabel
1 x Satz DC-Anschlussabdeckungen
1 x Abdeckung für den Sense-Anschluss
1 x USB-Stick mit Dokumentation und Software
1 x Netzstecker (Klemmstecker)
1 x Set zur Zugentlastung von Wechselstromkabeln
