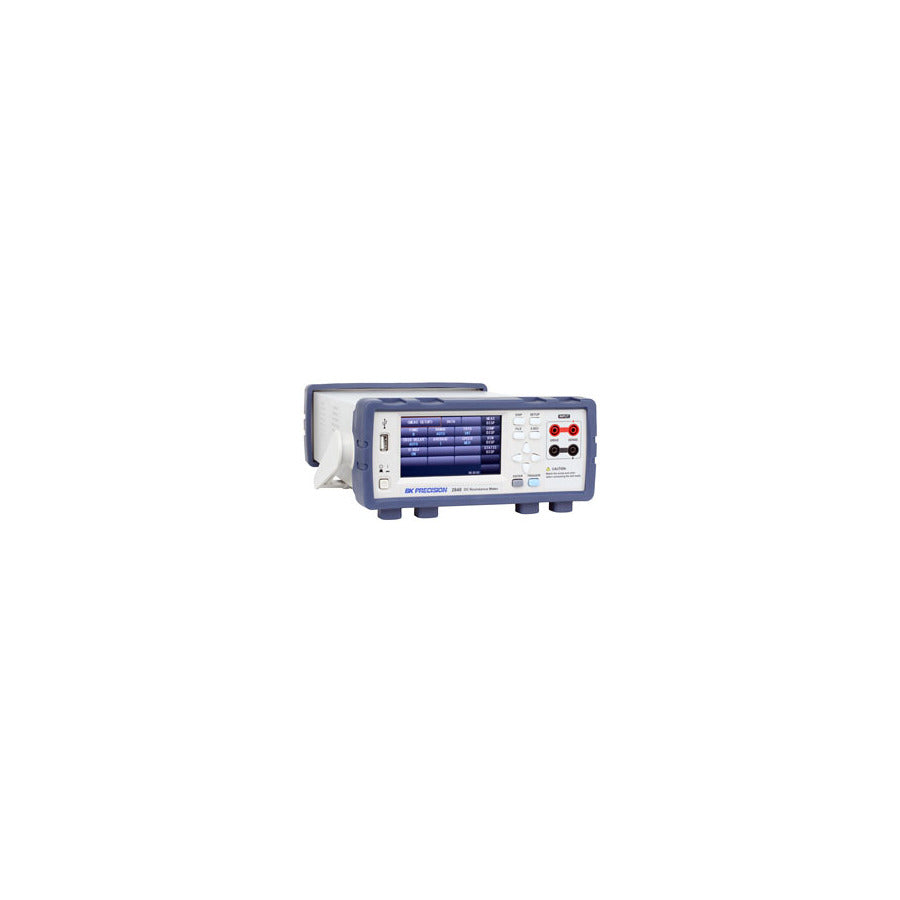

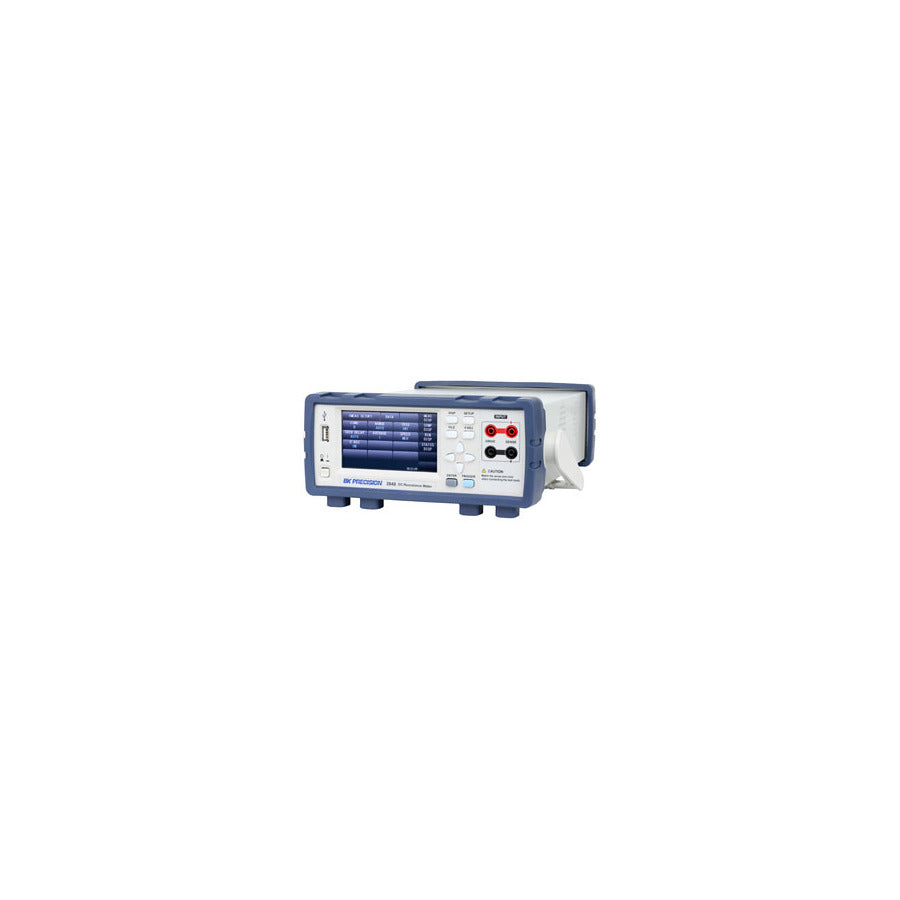

B&K Precision 2840 Gleichstrom-Widerstandsmessgerät

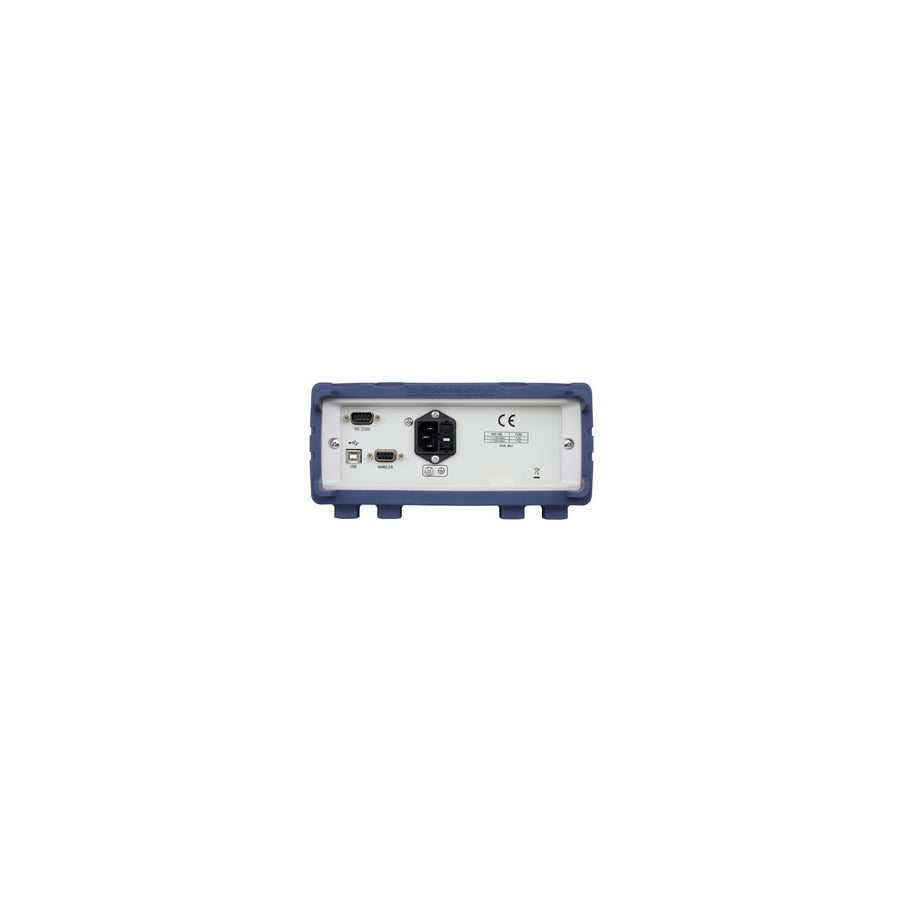

4,3-Zoll-Farb-Touchscreen 4-adrige Kelvin-Messleitungen im Lieferumfang enthalten Niedrigleistungs-Widerstandsmodus zum Schutz des Prüflings Manuelle oder automatische Bereichswahl Einstellbare Messgeschwindigkeit für schnelles Auslesen oder höhere Genauigkeit Schnelle Messgeschwindigkeit von bis zu 20 ms/Messung zur Steigerung des Produktionsdurchsatzes 4-1/2-stellige Anzeige Kabelkompensation (0 ADJ) BIN-Vergleichsfunktion zum Sortieren von Komponenten in bis zu 3 Behältern Bin-Sortierung mit statistischer Messung 30 Instrumenteneinstellungen speichern/abrufen Bildschirmaufnahme auf USB-Laufwerk Wählbarer Netzfilter Auslöseverzögerung Handler-Schnittstelle zur einfachen Integration mit einem Komponentenhandler Standard RS232, USB (USBTMC und virtueller COM) Drei Jahre Garantie

Die Komponenten lassen sich mithilfe der drei Behälter des 2840 schnell sortieren. Die Ergebnisse können auf dem Bildschirm angezeigt oder über die Bedienoberfläche ausgegeben werden. Obere und untere Grenzwerte können im Absolut- oder Toleranzmodus eingestellt werden.

Hochpräzise und hochauflösende Messungen im Milliohm-Bereich

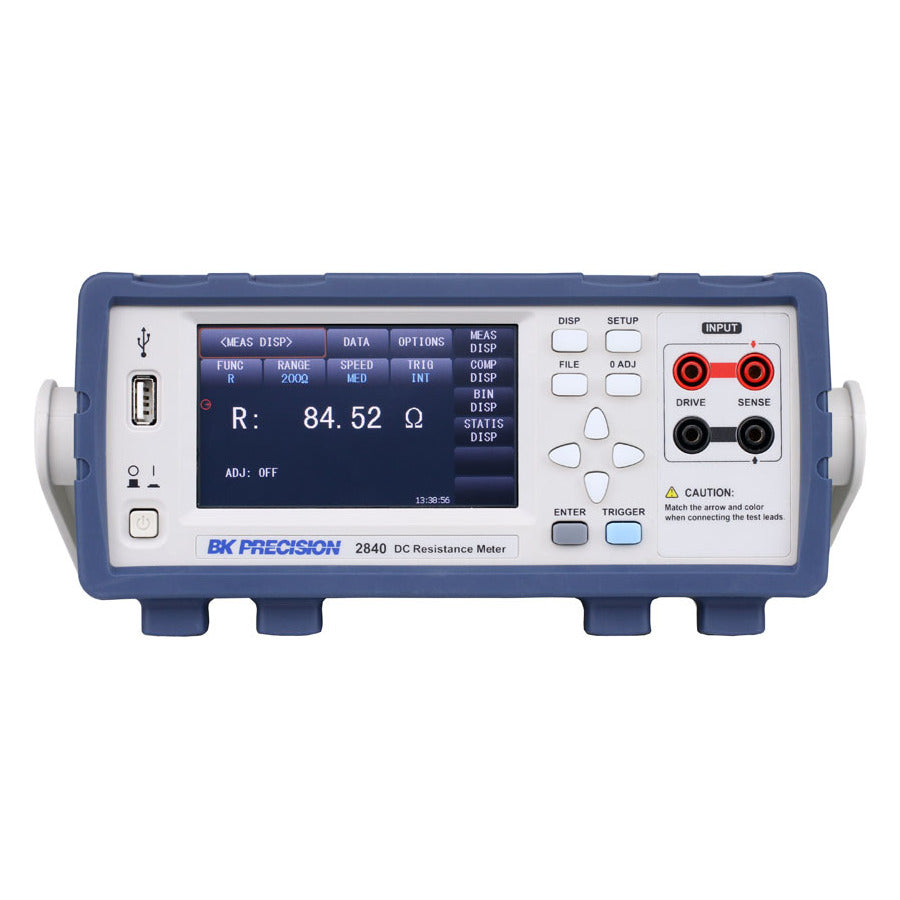

Das DC-Widerstandsmessgerät 2840 von B&K eignet sich ideal zur Messung des Kontaktwiderstands von Relais, Schaltern und Leiterbahnen auf Leiterplatten, die üblicherweise außerhalb des Messbereichs von Multimetern liegen. Das 2840 verfügt über ein intuitives Bedienfeld mit Tastatur und einem brillanten 4,3-Zoll-Farb-Touchscreen. Darüber hinaus unterstützt es kurze Messzyklen für die Produktionsautomatisierung und bietet eine BIN-Komparatorfunktion.

intuitive Benutzeroberfläche
Sowohl der Touchscreen als auch die Tasten bieten eine komfortable Benutzeroberfläche zur schnellen und präzisen Parametereinstellung. Beide Modelle unterstützen zudem One-Touch-Zoom zur besseren Ablesbarkeit der angezeigten Messwerte.

Kelvin-Testleitungen

LPR-Messung (Niedriger Leistungswiderstand)
Das Modell 2840 verfügt über energiesparende Widerstandsmessmodi (LPR) und variable Messgeschwindigkeiten, die sich für ein breites Anwendungsspektrum eignen. Dank der Bedienoberfläche mit Hochgeschwindigkeitsmessfunktionen kann das Modell 2840 eine große Anzahl von Bauteilen prüfen und in automatisierte Testsysteme integriert werden.

Offsetspannungskompensation (OVC)
OVC kehrt die Polarität um und mittelt die Messwerte bei Vorwärts- und Rückwärtspolarität. Dies ermöglicht präzise Messungen, indem die negativen Auswirkungen von thermischen EMKs oder kleinen Vorspannungen in einem Schaltkreis (z. B. durch die dielektrische Absorption eines Kondensators bei der Messung einer Leiterbahn auf einer Leiterplatte) minimiert werden.

Leiterplattenprüfung Die hohe Genauigkeit der Geräte der Serie 2840 macht sie geeignet für die Messung von Leiterbahnwiderständen und das Auffinden von Kurzschlüssen auf Leiterplatten.

Modell	2840	2841
Anzeigebereich	1 μΩ bis 20 kΩ	0,1 μΩ bis 100 MΩ
Grundgenauigkeit	0,1 %	0,01 %
Messauflösung	1 μΩ	0,1 μΩ
Angezeigte Ziffern	4-1/2	5-1/2
Funktionen	R und LPR	R, RT, T, LPR, LPR-T
Widerstandsmessbereiche	7 + Auto	11 + Auto
Temperaturkompensation	n / A	√
Anzahl der Ergebnisbereiche	3	10

Im Lieferumfang des Modells 2840 enthalten: Netzkabel, Bedienungsanleitung, Kelvin-Messleitungen TLDK1 sowie Prüfbericht und Kalibrierungszertifikat.
