TGF4000-Serie:

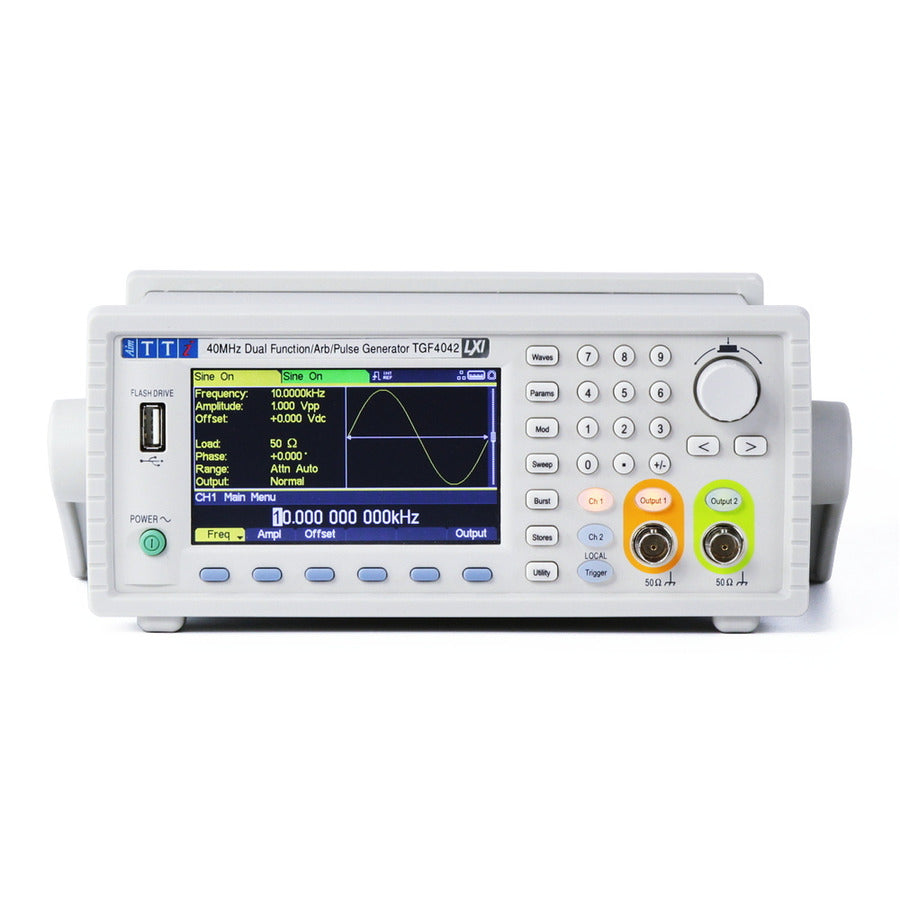

Der TGF4042 bietet eine Signalgenerierung bis zu 40 MHz auf zwei identischen, leistungsstarken Kanälen, die unabhängig voneinander oder gekoppelt bzw. im Tracking-Modus betrieben werden können. Präzise Kanal-zu-Kanal-Phasensteuerung mit einer Auflösung von 0,001 ° ist vorhanden. Ausgestattet mit einem 4,3-Zoll-Farbdisplay mit hoher Auflösung, verfügt jeder Kanal über eine eigene Farbe, um die schnelle Erkennung des ausgewählten Ausgabekanals beim Ändern und Aktualisieren von Einstellungen oder Präferenzen zu gewährleisten.
Merkmale:
- Hohe Sinuswellenreinheit mit geringem Phasenrauschen und Jitter, THD im Audioband bis zu 0,05 %
- Rechteckwellen bis zu 25 MHz mit variablem Tastverhältnis, Flankensteilheiten bis zu 3 ns
- Auflösung von bis zu 14 Stellen oder 1 µ Hz, hochstabile TCXO-Zeitbasis
- Zwei identische Kanäle – unabhängig oder verbunden im gekoppelten und Tracking-Modus
- Phasenverschiebung zwischen den Kanälen von -3600 bis +3600 mit einer Auflösung von 0,0010
- Impulserzeugung von 1 mHz bis zu 100 MHz mit einer Breitenauflösung von 100 ps, einem Jitter von <30 ps und unabhängig einstellbaren Anstiegs-/Abfallzeiten.
- Breitband-Rauschgenerator mit 50 MHz Rauschbandbreite
- Breites Spektrum an integrierten Standard- und beliebigen Wellenformen
- Beliebige Signalformen von 14 Bit / 400 MSa/s
- Waveform Manager Plus für Windows, inklusive Bearbeitungssoftware
- USB-Host-Buchse an der Vorderseite für Wellenformspeicherung und Dateiübertragung mit USB-Sticks
- Modulationsfrequenzen bis zu 10 MHz intern und 5 MHz extern
- Gate- und Burst-Modi mit interner und externer Triggerung
- Bidirektionaler linearer und logarithmischer Sweep mit interner oder externer Triggerung
- 125-MHz-Frequenzzähler/Timer mit fünf Messmodi

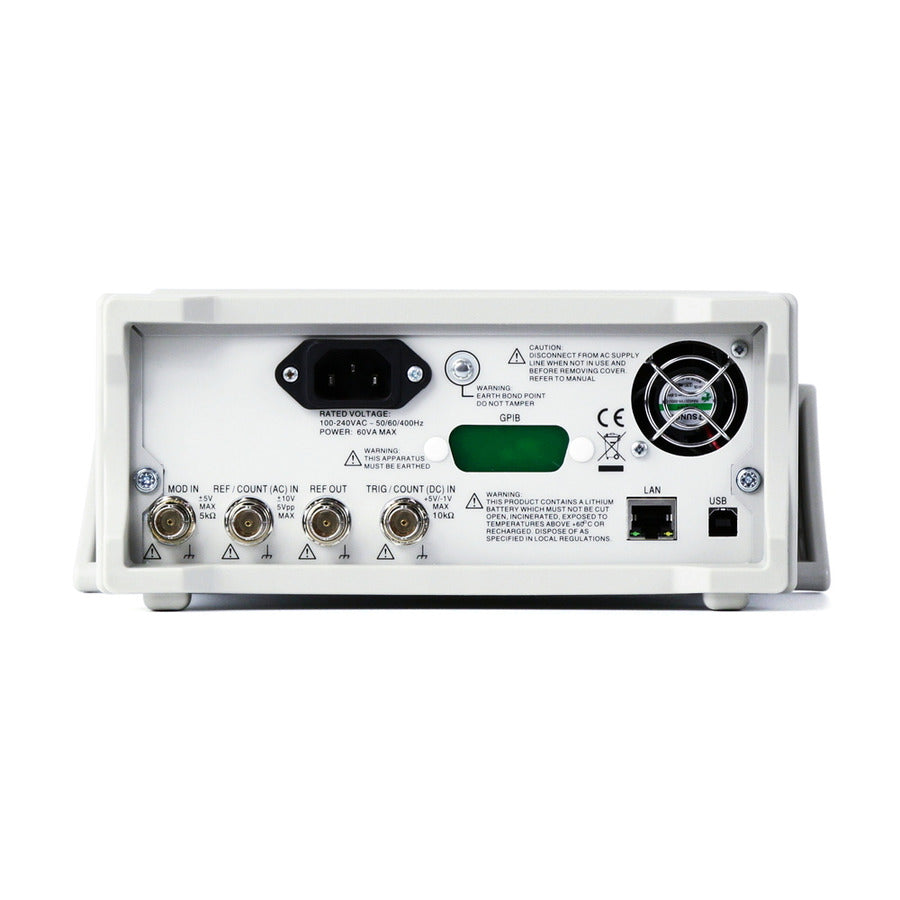

- Programmierbar über USB- und LAN-Schnittstellen (LXI); GPIB optional
Wellenformspeicherung:
Die TGF4000-Serie kann bis zu vier beliebige Signalformen intern speichern. Jeder Flash-Speicher kann bis zu 1000 Signalformen speichern, auf die über die Dateiverwaltungsfunktionen des Geräts zugegriffen werden kann. Bis zu neun vollständige Gerätekonfigurationen lassen sich im nichtflüchtigen Speicher ablegen.
