Aim TTi ist ein führender Hersteller von hochpräzisen Test- und Messgeräten und genießt weltweit Vertrauen für Genauigkeit, Innovation und Wirtschaftlichkeit in Laboren, Konstruktion und Produktion.

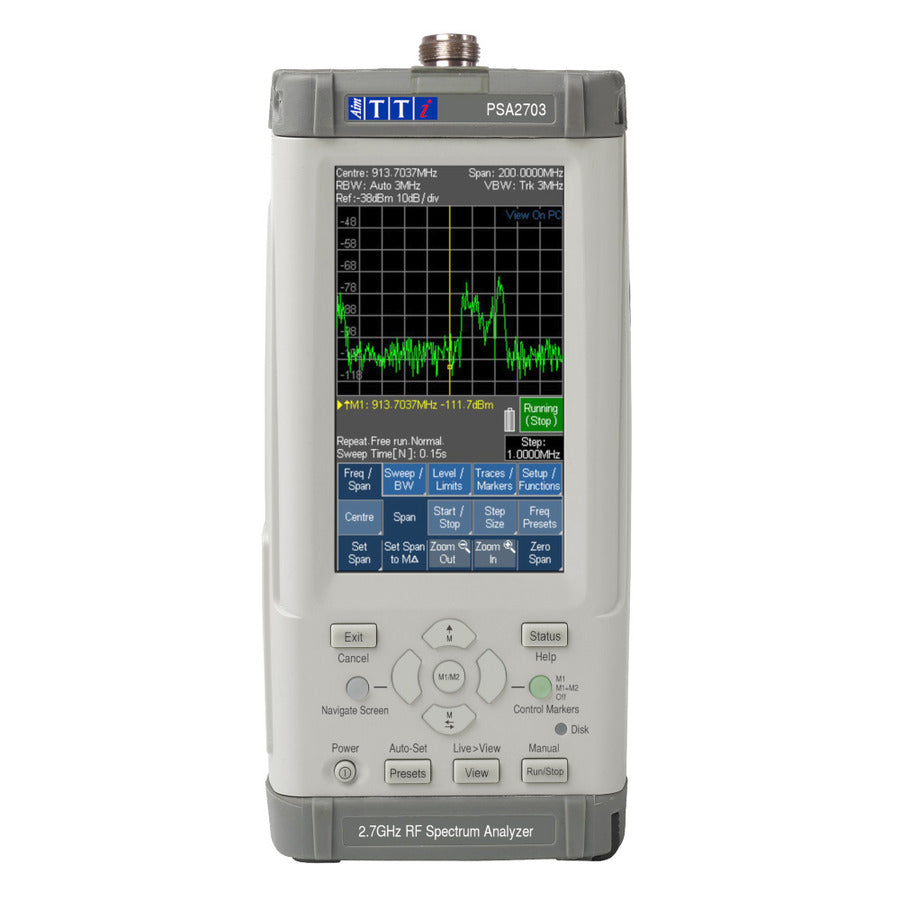

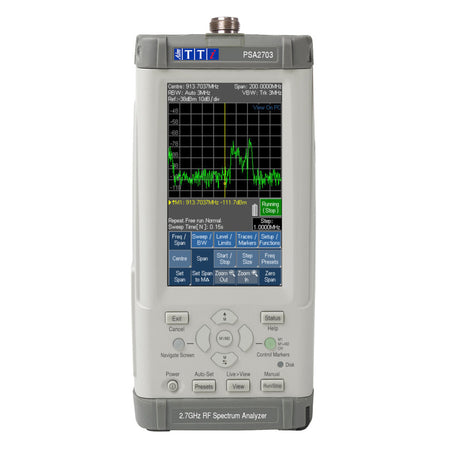

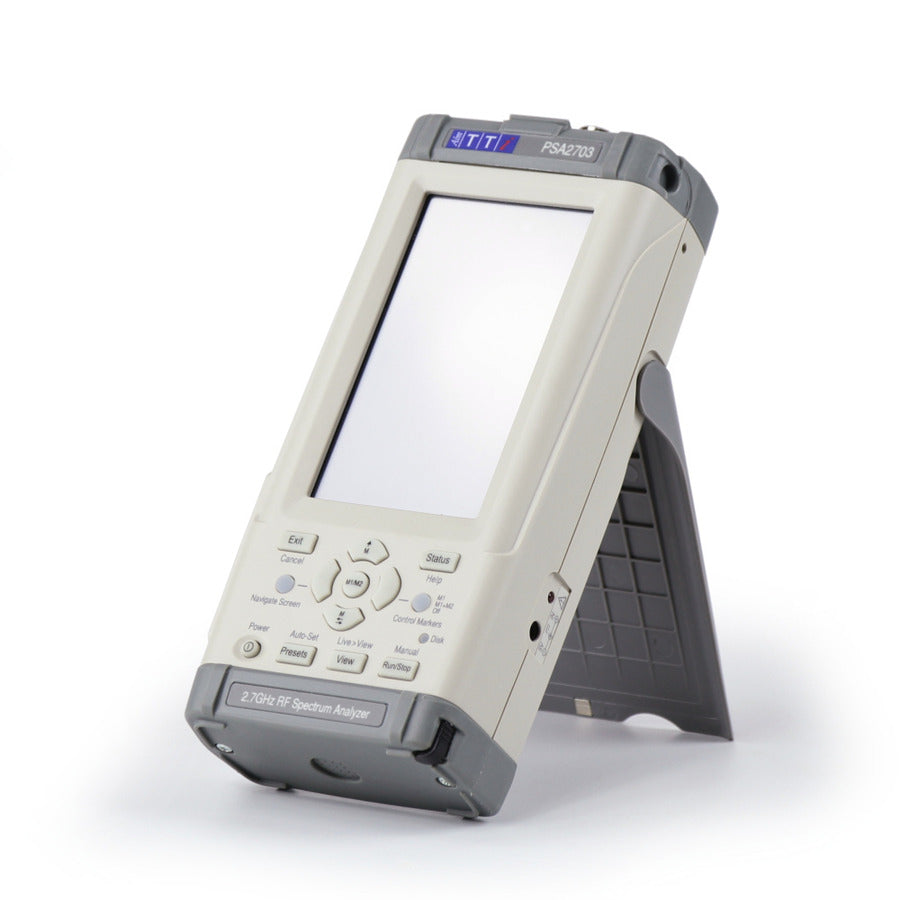

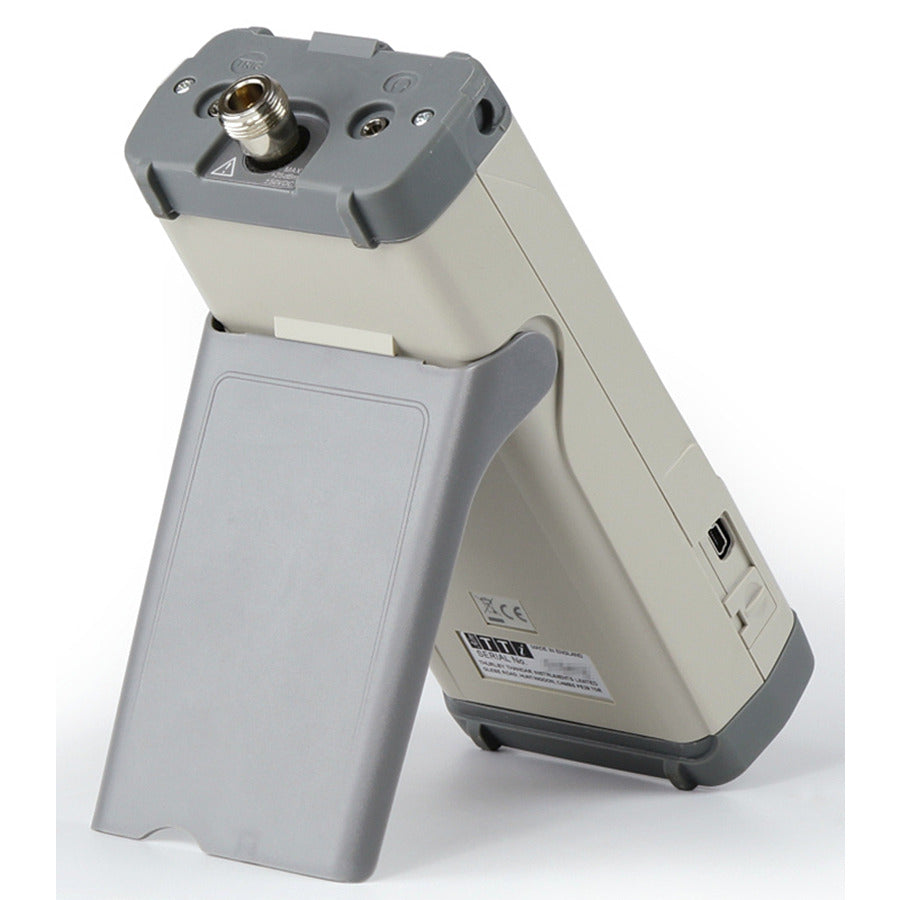

HF-Spektrumanalysator (1MHz-2700MHz)

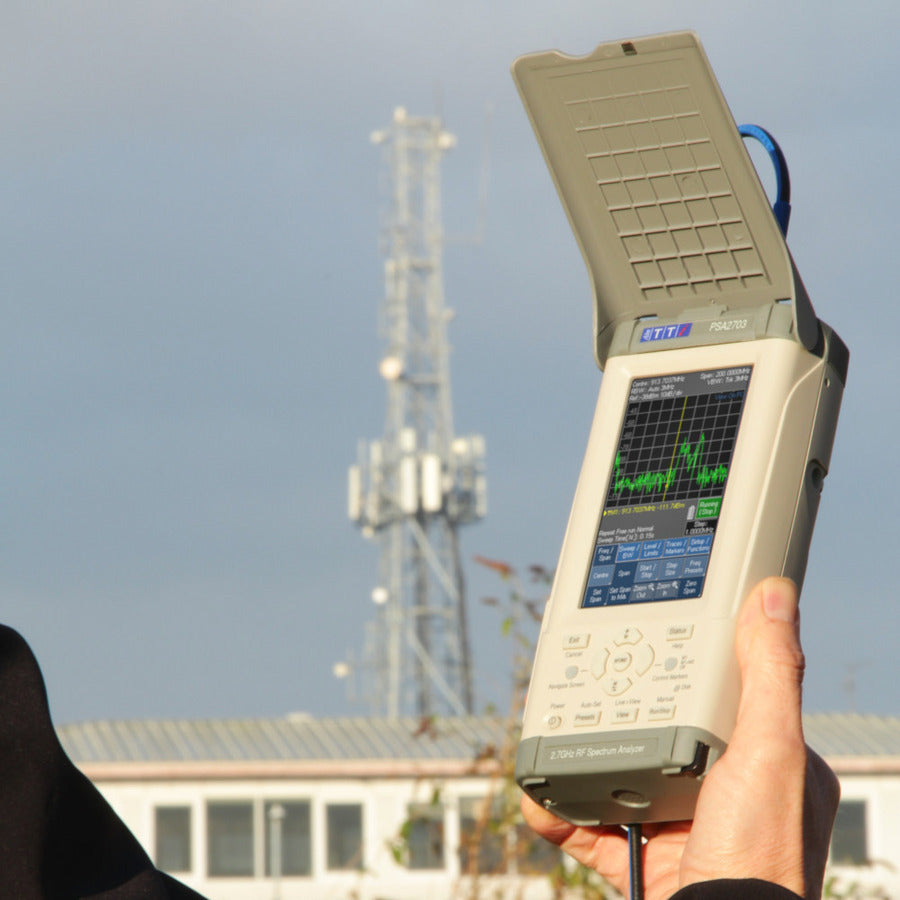

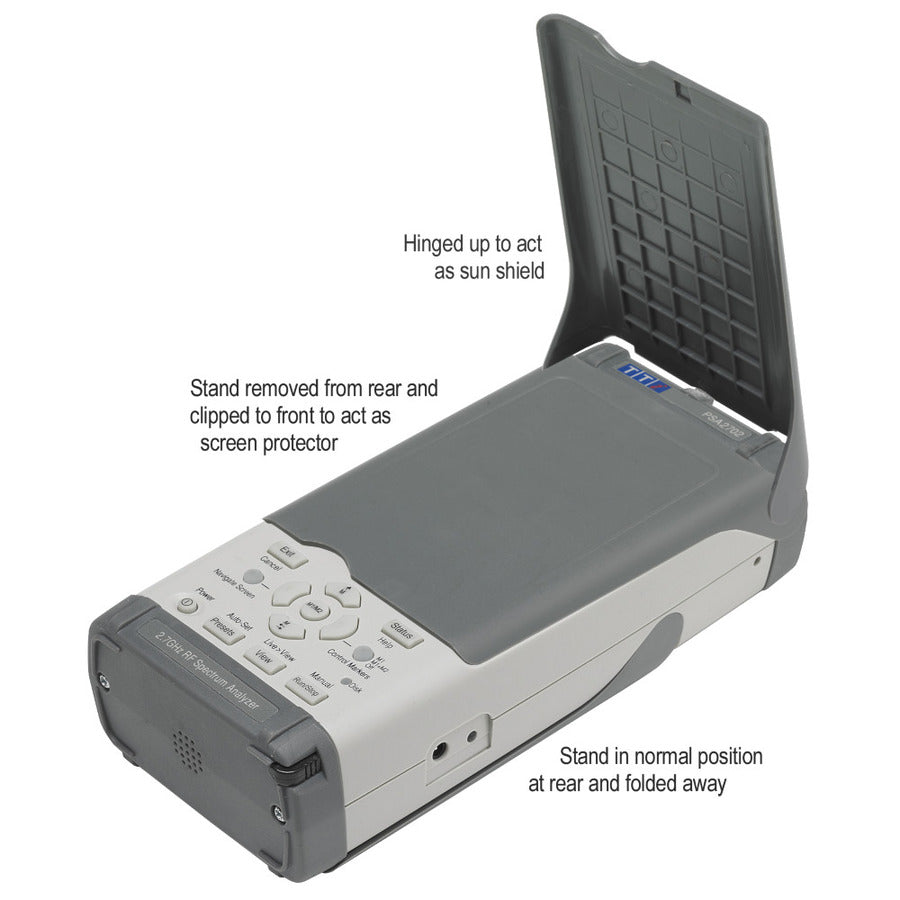

Ein leichtes und echtes Handgerät mit umfangreichen Funktionen. Ein robustes Gehäuse mit abnehmbarem Sonnenschutz/Displayschutz zur Verbesserung der Feldeinsatzmöglichkeiten. Das 4,3-Zoll-TFT-LCD-Display mit einem dreizeiligen hierarchischen Menüsystem bietet schnellen Zugriff auf alle Funktionen. Zusätzliche Tasten sind für die Markerbewegung und Verknüpfungen zu wichtigen Funktionen vorhanden. Die Einschaltzeit ist mit dem ersten Sweep, der in weniger als 2 Sekunden verfügbar ist, nahezu sofortig. Die Ergänzung durch das U01-Upgrade fügt zusätzliche Grenzwertlinien und -muster, Datenprotokollierung, Sweep-Trigger, Kompensationstabellen, benutzerdefinierte Voreinstellungen und eine PC-Ansichtsfunktion hinzu.
Intuitives Menüsystem
Die Benutzerfreundlichkeit war ein wichtiger Aspekt beim Design der PSA-Serie 3. Das Menüsystem bietet schnellen Zugriff auf Menügruppen, von denen jede Untermenüs mit eigenen Funktionstasten hat. Funktionstasten führen direkte Aktionen aus oder erstellen Pop-up-Menüs oder Dialogfelder. Frequenzen können durch direkte numerische Eingabe oder durch ein Zifferninkrementierungssystem eingestellt werden.
Center, Start und Stop können in jedem gewählten Inkrement schrittweise eingestellt werden. Der Span kann gezoomt werden. Einzelne Tastenkombinationen umfassen „Set to Peak“, „Set to Marker“ und „Set between Markers“ (Start=M1, Stop=M2). Frequenz-Presets ermöglichen schnelle Wechsel zwischen häufig verwendeten Sweep-Bereichen.
Live-, View- und Referenzkurven
Zusätzlich zur Live-Kurve können eine View-Kurve und eine Referenzkurve in kontrastierenden Farben zur besseren Übersichtlichkeit angezeigt werden. Eine beliebige Anzahl von Kurven kann im Speicher abgelegt und schnell auf dem Bildschirm abgerufen werden. Kurvenzustände werden zusätzlich zu den Kurven gespeichert und können separat abgerufen werden.
Intelligente Markerbewegung
Zwei Marker liefern eine Bildschirmanzeige von Frequenz und Pegel, einschließlich Differenzwerten. Die Marker können auf bestimmte Frequenzwerte eingestellt, über den Bildschirm gescrollt oder so eingestellt werden, dass sie automatisch Spitzenwerte finden. Ein Peak-Tracking-Modus ist ebenfalls vorhanden, der den höchsten Peak im Sweep verfolgt, auch wenn sich die Frequenz ändert. Die Marker-Amplitudenanzeige kann in Gittereinheiten (dBm oder dBµV) oder in linearen Einheiten (mV oder µW) erfolgen.
Testbrücke PSA
Test Bridge PSA ist eine kostenlose Anwendung, die unter Windows läuft und nützliche Funktionen zur Dateianzeige und -erstellung bietet. Test Bridge kann Trace-Dateien anzeigen, die gedruckt oder in andere Anwendungen exportiert werden können. Für Geräte mit der Option U01 bietet Test Bridge die vollständige Anzeige und Analyse von Protokolldateien, die Erstellung von Grenzmusterdateien, Kanallisten und Kompensationstabellen sowie die Anzeige von Live-PSA-Bildschirmaktualisierungen.
Im Lieferumfang
