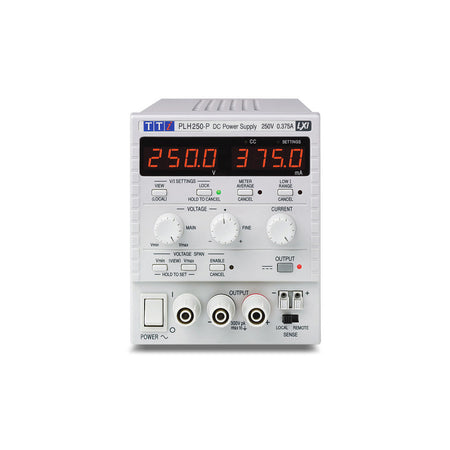

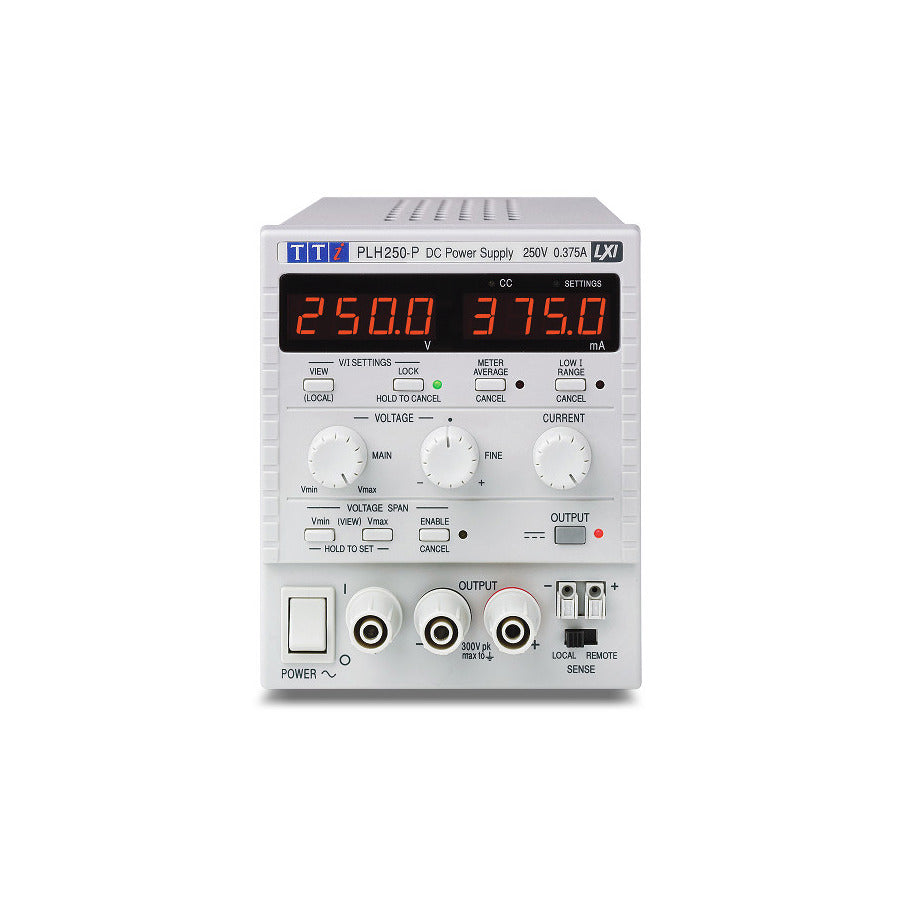

Aim-TTi PLH250 Hochspannungs-Gleichstromnetzteil, Einzelausgang, 250V, 0,36A, 94W, PLH-Serie

• Keine Schnittstellen
• 94 Watt; 0V bis 250V, 0,01mA bis 0,375A
• Lineare Regelung für beste Leistung
• S-Lock digital sperrt Spannungs- und Stromeinstellungen
• Echte analoge Bedienelemente machen die Einstellung schnell und einfach
• V-Span ermöglicht die volle 300°-Drehung des Spannungsreglers
• Ultrakompaktes Design – benötigt weniger Platz
• DC-Ausgangsschalter und „View Limits“-Taste
• Wählbare Remote-Sense-Anschlüsse
• Drei Jahre Garantie

Analoge Steuerung mit digitaler Stabilität
Die PLH-Serie ist die neueste Hochleistungs-Netzteilreihe von TTi mit linearer Regelung. Sie basiert auf der PL-Serie von Präzisions-Linearstromversorgungen mit geringerer Spannung (die bis zu 60 V bietet) und hat ein identisches Gehäusedesign und eine ähnliche Ausgangsleistung. Bestimmte Merkmale, die für die höhere Spannung relevant sind, unterscheiden sich jedoch. Die PLH-Serie ist mit S-Lock ausgestattet. Ein Druck auf die Sperrtaste überträgt die Steuerung von Spannung und Strom von den analogen Bedienelementen auf die interne digitale Schaltung.

Lineare Regelung für extrem geringes Rauschen
Die lineare Regelung bietet die höchstmögliche Leistung, und das kompakte Design mit Viertel-Rack-Breite liefert beeindruckende 94 Watt Leistung. Ein niedriger Strombereich bietet eine Auflösung von 0,01 mA. Trotz der hohen Ausgangsspannungen behält die PLH-Serie Ausgangsrauschwerte unter 2 mV und Einschwingzeiten von weniger als 250 µs bei. Darüber hinaus reduziert das Fehlen einer Hochfrequenz-Schaltkreises das abgestrahlte Rauschen und Gleichtaktsignale, wodurch die PLH-Serie in empfindlichen Umgebungen eingesetzt werden kann.

V-Span (Spannungsbereichsregelung) und S-Lock
Der Spannungseinstellbereich kann durch digitale Einstellung der Endanschlagwerte der Grobspannungsregelung auf beliebige Werte gesteuert werden. Der Bereich für Vmax beträgt 1V bis 250V. Der Bereich für Vmin beträgt 0 bis (Vmax – 1V). Die Modelle PLH250 sind ebenfalls mit S-Lock ausgestattet. Ein Druck auf die Sperrtaste überträgt die Steuerung von Spannung und Strom von den analogen Bedienelementen auf die interne digitale Schaltung.
Dies bietet nicht nur vollständige Sicherheit, sondern auch außergewöhnliche Stabilität, da jede Einstellung von einem DAC in Instrumentenqualität gesteuert wird.

Isolierte analoge Fernsteuerung
PLH-P-Einheiten verfügen über eine isolierte analoge Spannungsregelung für Spannung und Strom. Analoge Steuerausgänge (nicht isoliert) sind ebenfalls integriert, um eine einfache Parallelschaltung mehrerer Einheiten in einer Master-Slave-Konfiguration zu ermöglichen. Anschlüsse für die Remote-Ein-/Ausschaltsteuerung sind ebenfalls vorhanden.

Bench- und Systemnutzung
Die PLH-P-Serie umfasst alle manuellen Steuerungsfunktionen der PLH-Serie, verfügt jedoch zusätzlich über umfassende Fernsteuerungsfunktionen. Die ultrakompakte Rack-Modulgröße macht sie ideal für Rack-montierte Systemanwendungen, während die benutzerfreundlichen manuellen Bedienelemente für Tischgeräte beibehalten werden. PLH-P-Serien-Einheiten verfügen über denselben umfassenden Satz an Schnittstellen wie die PL-P, jedoch mit elektrischer Isolation der Analogeingänge. Zusätzliche Funktionen der PLH250-P, PLH250-P(G):

PLH-P, PLH-P(G): Umfassendes Schnittstellenangebot RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden, GPIB ist optional. Jede Schnittstelle bietet volle Kontrolle über Spannung, Strom und Ausgang Ein/Aus, sowie die Rückmeldung von Spannung, Strom und Status. Die Schnittstellen sind optisch vom Ausgang isoliert.

• Volle digitale Fernsteuerung und Rückmeldung
• RS-232, USB und LAN (Ethernet), GPIB optional
• LAN-Schnittstelle entspricht dem LXI-Standard
• IVI-Treiber im Lieferumfang enthalten
• Schnittstellen sind optisch von den Ausgängen isoliert
• Isolierte analoge Fernsteuerung von V und I
• Anschlüsse vorne und hinten

Rackmontage
Bis zu vier Einheiten mit einem Ausgang können in eine Rackbreite eingebaut werden. Alternativ, wenn PLH-Einheiten neben neuen PL-Einheiten verwendet werden, kann eine Kombination aus Einzel- und Zweifachgeräten verwendet werden, d.h. eine Zweifach- plus bis zu zwei Einzelgeräte. Das TTi RM450 Rack-Montagesystem ist 4 HE hoch und bietet begrenzten Belüftungsraum über und unter den Netzteilen. Blindplatten sind für ungenutzte Positionen vorgesehen.
