Analoge Steuerung mit digitaler Stabilität
Die PLH-Serie ist die neueste Hochleistungs-Netzgeräteserie mit linearer Regelung von TTi. Sie basiert auf der PL-Serie von präzisen linearen Niederspannungsnetzgeräten (die bis zu 60 V bietet) und hat ein identisches Gehäusedesign sowie eine ähnliche Ausgangsleistung. Bestimmte Funktionen, die für die höhere Spannung relevant sind, unterscheiden sich jedoch. Die PLH-Serie ist mit S-Lock ausgestattet. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Strom von den Analogreglern auf die interne digitale Schaltung.
Lineare Regelung für extrem geringes Rauschen
Die lineare Regelung bietet die höchstmögliche Leistung, und das kompakte Gehäusedesign mit Viertelrackbreite liefert beeindruckende 90 Watt Leistung. Ein niedriger Strombereich bietet eine Auflösung von 0,01 mA. Trotz der hohen Ausgangsspannungen behält die PLH-Serie Ausgangsrauschwerte von unter 2 mV und Einschwingzeiten von besser als 250 µs bei. Darüber hinaus reduziert das Fehlen einer Hochfrequenz-Schaltkreises das abgestrahlte Rauschen und Gleichtaktstörungen, sodass die PLH-Serie in empfindlichen Umgebungen eingesetzt werden kann.
V-Span (Spannungsbereichssteuerung) und S-Lock
Der Spannungsregelbereich kann durch die digitale Einstellung der Endwerte des Grobspannungsreglers auf beliebige gewünschte Werte gesteuert werden. Der Bereich für Vmax beträgt 1V bis 120V. Der Bereich für Vmin ist 0 bis (Vmax – 1V). Die PLH120-Modelle verfügen ebenfalls über S-Lock. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Strom von den Analogreglern auf die interne digitale Schaltung. Dies bietet nicht nur vollständige Sicherheit, sondern auch außergewöhnliche Stabilität, da jede Einstellung durch einen DAC in Messgerätequalität gesteuert wird.
Isolierte analoge Fernsteuerung
PLH-P-Einheiten verfügen über eine isolierte analoge Spannungsregelung sowohl für Spannung als auch für Strom. Analoge Steuerausgänge (nicht isoliert) sind ebenfalls integriert, um eine einfache Parallelschaltung mehrerer Einheiten in einer Master-Slave-Konfiguration zu ermöglichen. Anschlüsse für die Fern-Ein-/Aus-Steuerung sind ebenfalls vorhanden.
Bench- und Systemnutzung

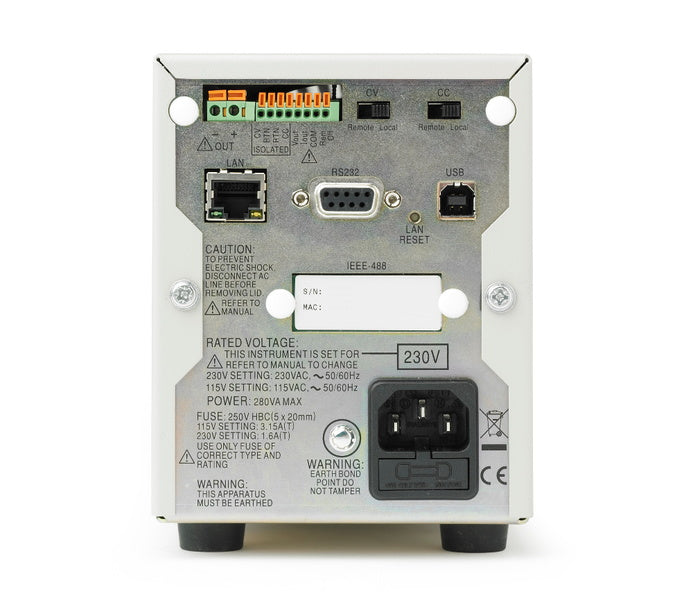

Die PLH-P-Serie umfasst alle manuellen Steuerungsfunktionen der PLH-Serie, ergänzt diese jedoch um umfassende Fernsteuerungsfunktionen. Die ultrakompakte Rack-Modulgröße prädestiniert sie für Rack-montierte Systemanwendungen, während ihre benutzerfreundlichen manuellen Steuerungen für Tischgeräte erhalten bleiben. Die Geräte der PLH-P-Serie verfügen über den gleichen umfassenden Satz an Schnittstellen wie die PL-P, jedoch mit elektrischer Isolation der Analogeingänge. Zusätzliche Funktionen der PLH120-P, PLH120-P(G):
PLH-P, PLH-P(G): Umfassende Schnittstellenvielfalt
|
| Modell | Spannung/Strom | Leistung | Schnittstellen |
|---|---|---|---|
| PLH120 | 0V bis 120V, 0,01mA bis 0,75A | 90 W | - |
| PLH250 | 0V bis 250V, 0,01mA bis 0,375A | 94 W | - |
| PLH120-P | 0V bis 120V, 0,01mA bis 0,75A | 90 W | RS232/USB/LAN |
| PLH250-P | 0V bis 250V, 0,01mA bis 0,375A | 94 W | RS232/USB/LAN |
| PLH120-P(G) | 0V bis 120V, 0,01mA bis 0,75A | 90 W | RS232/USB/LAN/GPIB |
| PLH250-P(G) | 0V bis 250V, 0,01mA bis 0,375A | 94 W | RS232/USB/LAN/GPIB |
Rack-Montage
Bis zu vier Einzelgeräte können in einer Rack-Breite montiert werden. Alternativ können, wenn PLH-Geräte neben neuen PL-Geräten verwendet werden, eine Kombination aus Einzel- und Doppelgeräten verwendet werden, d.h. ein Doppelgerät plus bis zu zwei Einzelgeräte. Die TTi RM450 Rack-Halterung ist 4 HE hoch und bietet begrenzten Belüftungsraum über und unter den Netzteilen. Blindplatten werden für unbenutzte Positionen mitgeliefert.
