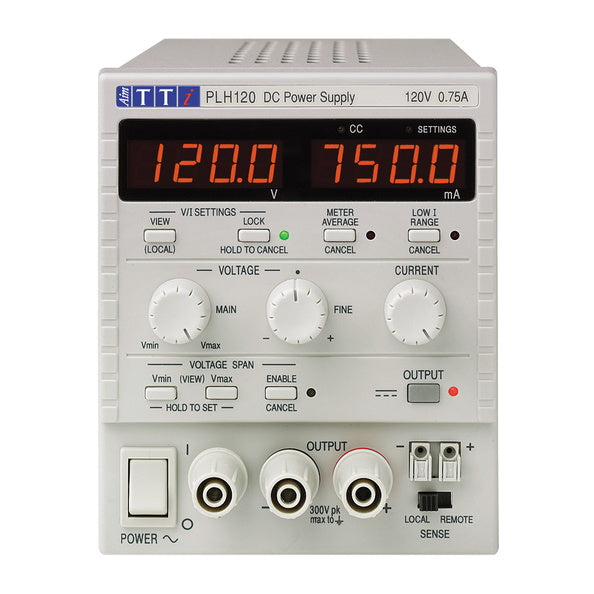

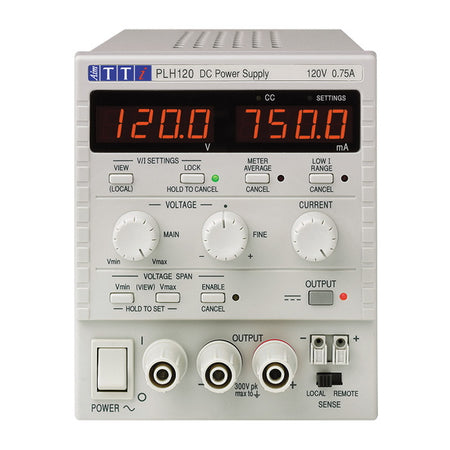

Aim-TTi PLH120 Hochspannungs-DC-Netzteil, Einzelausgang, 120V, 0.75A, 90W, PLH-Serie

• 90 Watt; 0V bis 120V, 0.01mA bis 0.75A
• Lineare Regelung für höchste Leistung
• S-Lock verriegelt digital Spannungs- und Stromeinstellungen
• Echte analoge Steuerung macht die Einstellung schnell und einfach
• V-Span ermöglicht die volle 300°-Drehung der Spannungsregelung
• Ultrakompaktes Design – benötigt weniger Platz
• Gleichstromausgangsschalter und "View Limits"-Taste
• Wählbare Remote-Sense-Anschlüsse
• Drei Jahre Garantie

Analoge Steuerung mit digitaler Stabilität
Die PLH-Serie ist die neueste Hochleistungs-Netzteilreihe mit linearer Regelung von TTi. Sie basiert auf der PL-Serie von präzisen linearen Niederspannungsnetzteilen (die bis zu 60V bieten) und weist ein identisches Gehäusedesign sowie eine ähnliche Ausgangsleistung auf. Bestimmte Merkmale, die für die höhere Spannung relevant sind, sind jedoch unterschiedlich. Die PLH-Serie enthält S-Lock. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Strom von den analogen Bedienelementen auf die interne digitale Schaltung.

Lineare Regelung für extrem geringes RauschenDie lineare Regelung bietet die höchstmögliche Leistung, und das kompakte Design mit Viertel-Rack-Breite liefert beeindruckende 90 Watt Leistung. Ein niedriger Strombereich bietet eine Auflösung von 0,01 mA. Trotz der hohen Ausgangsspannungen behält die PLH-Serie Ausgangsrauschwerte unter 2 mV und Einschwingzeiten von weniger als 250 µs bei. Darüber hinaus reduziert das Fehlen einer Hochfrequenz-Schaltkreises das abgestrahlte Rauschen und Gleichtaktsignale, wodurch die PLH-Serie in empfindlichen Umgebungen eingesetzt werden kann.

V-Span (Spannungsbereichssteuerung) und S-Lock
Der Spannungsbereich kann durch digitale Einstellung der Endanschlagwerte der Grobspannungsregelung auf beliebige Werte gesteuert werden. Der Bereich für Vmax ist 1V bis 120V. Der Bereich für Vmin ist 0 bis (Vmax – 1V). Die PLH120-Modelle verfügen außerdem über S-Lock. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Strom von den analogen Bedienelementen auf die interne digitale Schaltung. Dies bietet nicht nur vollständige Sicherheit, sondern auch eine außergewöhnliche Stabilität, da jede Einstellung durch einen DAC in Instrumentenqualität gesteuert wird.

Isolierte analoge Fernsteuerung
PLH-P-Geräte verfügen über eine isolierte analoge Spannungsregelung für Spannung und Strom. Analoge Steuerausgänge (nicht isoliert) sind ebenfalls integriert, um eine einfache Parallelschaltung mehrerer Geräte in einer Master-Slave-Konfiguration zu ermöglichen. Anschlüsse für die Fern-Ein-/Ausschaltsteuerung sind ebenfalls vorhanden.

Bank- und Systemnutzung
Die PLH-P-Serie umfasst alle manuellen Steuerungsfunktionen der PLH-Serie, ergänzt diese jedoch um umfassende Fernsteuerungsfunktionen. Die ultrakompakte Rack-Modulgröße macht sie ideal für Rack-Montage-Systemanwendungen, während die benutzerfreundlichen manuellen Bedienelemente für Tischgeräteanwendungen beibehalten werden. Die Geräte der PLH-P-Serie verfügen über den gleichen umfassenden Satz an Schnittstellen wie die PL-P-Serie, jedoch mit elektrischer Isolation der Analogeingänge. Zusätzliche PLH120-P, PLH120-P(G) Merkmale:

• Vollständig digitale Fernsteuerung und Rückmeldung
• RS-232, USB und LAN (Ethernet), GPIB optional
• LAN-Schnittstelle entspricht dem LXI-Standard
• IVI-Treiber wird mitgeliefert
• Schnittstellen sind optisch von den Ausgängen isoliert
• Isolierte analoge Fernsteuerung von V und I
• Vorder- und Rückseitenanschlüsse

PLH-P, PLH-P(G): Umfassende Schnittstellenvielfalt RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden, GPIB ist optional. Jedes bietet volle Kontrolle über Spannung, Strom und Ausgang ein/aus sowie Rückmeldung von Spannung, Strom und Status. Die Schnittstellen sind optisch vom Ausgang isoliert.

Rack-Montage
Es können bis zu vier Einzelausgangsgeräte in eine Rack-Breite eingebaut werden. Alternativ kann, wenn PLH-Geräte neben neuen PL-Geräten verwendet werden, eine Kombination aus Einzel- und Doppelgeräten verwendet werden, d.h. ein Doppelgerät plus bis zu zwei Einzelgeräte. Die TTi RM450 Rack-Halterung ist 4U hoch und bietet begrenzten Belüftungsraum über und unter den Netzteilen. Blindplatten sind für ungenutzte Positionen vorgesehen.
