Aim-TTi PL303QMT-P Gleichspannungsnetzgerät, Dreifachausgang, Quad-Mode, 6V/8A, 2x 30V/3A, 228W, PL-Serie

Merkmale der PL-Serie:

• 228 Watt; 2 x (0 bis 30V bei 0,1mA bis 3A), oder 1 x (0 bis 30V bei 0,2mA bis 6A), plus 0 bis 6V bei 0 bis 8A
• Hochpräzise vierstellige Messgeräte
• S-Lock verriegelt Spannungs- und Stromeinstellungen digital
• Echte analoge Bedienelemente machen die Einstellung schnell und einfach
• V-Span ermöglicht die volle 300°-Drehung des Spannungsreglers
• Sicherheits-Klemmanschlüsse können 4mm-Stecker mit fester Hülse aufnehmen
• DC-Ausgangsschalter ermöglicht die Einstellung von Spannung und Strom vor dem Anschließen der Last
• Die Spannungserfassung kann zwischen lokal und remote umgeschaltet werden
• Bus-programmierbar über USB, RS232, LAN [PL303QMT-P), GPIB inkl. mit PL303QMT-P(G)]
• LAN-Schnittstelle ist LXI-konform [PL303QMT-P, PL303QMT-P(G)]

Analoge Steuerung für eine digitale Welt

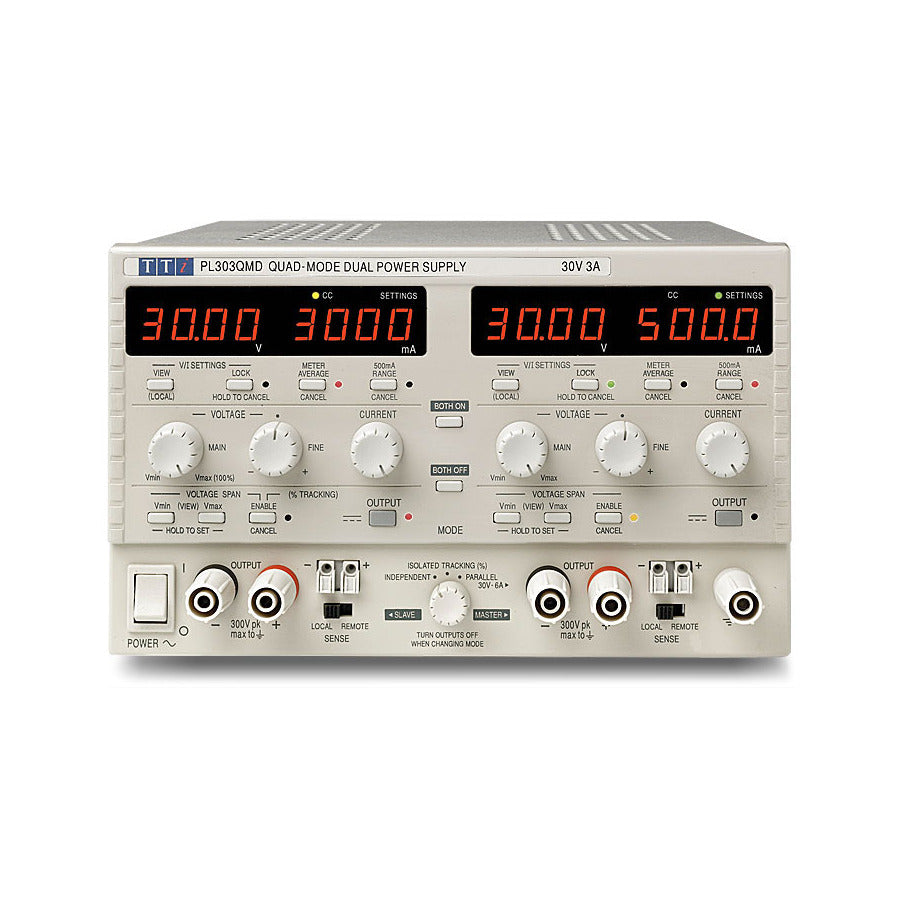

TTi 303QMT ist ein Dreifach-Netzteil mit der gleichen hohen Leistungsdichte wie die Einzel-Ausgangsmodelle: 228 Watt aus einem 3/4-Rack 3U großen Gehäuse (321mm x 131mm x 288mm). Das PL303QMT ist mehr als nur zwei PL303 Einzelnetzteile in einem Gehäuse. Es verfügt über vier Betriebsmodi: Independent, Isolated Tracking, Isolated Ratio Tracking und True Parallel.

• Unabhängiger Modus: Die beiden Ausgänge sind vollständig unabhängig und elektrisch voneinander isoliert.
• Isolierter Tracking-Modus: Die beiden Ausgänge bleiben elektrisch isoliert, aber die Spannungsregelung des Master-Ausgangs stellt eine identische Spannung am Slave-Ausgang ein.
• Isolierter Verhältnis-Tracking-Modus: Wie beim normalen Tracking, aber die Slave-Spannung kann auf einen beliebigen Prozentsatz der Master-Spannung eingestellt werden und behält dieses Verhältnis bei, wenn die Master-Spannung variiert wird.
• Echter Parallel-Modus: Die gesamte Leistung wird dem Master-Ausgang zugeführt, der dann bis zu 6 Ampere liefern kann.

Gleichzeitige Ausgangssteuerung
Die Tasten "Both On/Both Off" ergänzen die einzelnen Schalter für jeden Ausgang und ermöglichen es, beide Ausgänge synchron mit einem einzigen Tastendruck ein- oder auszuschalten. Das synchrone Schalten der Ausgänge wird immer wichtiger für Schaltungen, die beschädigt werden können, wenn eine Spannungsschiene ohne die andere vorhanden ist.

Analoge Steuerung mit digitaler Stabilität
Der Hauptnachteil analoger Steuerungen ist die Stabilität und Sicherheit. Die Einstellungen von Analogpotentiometern können im Laufe der Zeit abweichen. Noch wichtiger ist, dass die Einstellungen versehentlich geändert werden können, mit potenziell schwerwiegenden Folgen. Die PL303QMT und PL303QMT-P führen S-Lock ein. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Strom von den analogen Bedienelementen auf die interne digitale Schaltung. Dies bietet nicht nur vollständige Sicherheit, sondern auch eine außergewöhnliche Stabilität, da jede Einstellung von einem DAC in Instrumentenqualität gesteuert wird.

Analoge Fernsteuerung
Die PL-P-Geräte mit einem Ausgang verfügen über eine analoge Spannungsregelung für Spannung und Strom (nicht isoliert). Analoge Steuerausgänge sind ebenfalls integriert, um den einfachen Parallelanschluss mehrerer Geräte in einer Master-Slave-Konfiguration zu ermöglichen. Anschlüsse für die Fern-Ein-/Ausschaltsteuerung sind ebenfalls vorhanden. Hinweis: Das PL303QMT-P verfügt nicht über eine analoge Fernsteuerung.

Lineare Regelung für extrem geringes Rauschen
Die lineare Regelung bietet immer noch das geringste Ausgangsrauschen und die beste Einschwingzeit (Erholungszeit bei einem plötzlichen Stromsprung). Die meisten linear geregelten Netzteile bieten ein geringes Ausgangsrauschen, wobei Werte unter 2mV RMS typisch sind. Das PL303QMT und PL303QMT-P gehen einen Schritt weiter und weisen einen RMS-Rauschwert von 0,4mV mit streng spezifizierten Spitze-Spitze-Rausch- und Gleichtaktstromwerten auf.

Ultrakompaktes Design mit höherer Energieeffizienz und nahezu geräuschloser Kühlung
Das PL303QMT und PL303QMT-P erreichen eine außergewöhnliche Leistungsdichte für ein linear geregeltes Netzteil, indem sie 75 Watt aus einem 1/4 Rack 3U großen Gehäuse bieten. Dies führt zu einer ungewöhnlich kleinen Stellfläche auf dem Labortisch und nimmt weniger Platz auf einem überfüllten Tisch ein. Für Rack-Montageanwendungen können bis zu vier Netzteile der PL-Serie in einen einzigen Einschub montiert werden. Trotz ihrer geringen Größe und linearen Regelung erzeugen sie relativ wenig Wärme durch die Verwendung eines fortschrittlichen phasenregulierten Vorreglers. Dies verleiht dem PL303QMT und PL303QMT-P eine deutlich höhere Energieeffizienz als herkömmliche linear geregelte Designs, insbesondere bei der Versorgung niedrigerer Spannungen. Die internen Kühlkörper verwenden eine lüftergestützte Konvektionskühlung, um die Wärme mit minimalem Lüftergeräusch abzuführen.

Wählen Sie einen Spannungsbereich, der zu Ihrer Aufgabe passt
Wenn Sie mit einer bestimmten Ausrüstung arbeiten, benötigen Sie möglicherweise eine Spannungsquelle, die nur in einem engen Bereich variabel ist. Stellen Sie die Spannung zu hoch ein, kann es zu Schäden kommen; stellen Sie sie zu niedrig ein, kann sich die Schaltung zurücksetzen. Hier kommt die V-Span-Funktion der neuen PL-Serie ins Spiel. Sie ermöglicht es Ihnen, die Endanschlagwerte der Spannungsregelung neu zu definieren, um einen spezifischen Spannungsbereich festzulegen. Beispiel: Sie arbeiten an einer Schaltung, die letztendlich mit vier NiMh-Zellen betrieben wird. Verwenden Sie V-Span, um eine Vmax von 5,8 Volt (um Überspannungsschäden zu vermeiden) und eine Vmin von 3,6 Volt (um sicherzustellen, dass sich die Schaltung nicht zurücksetzt) einzustellen. Sie haben jetzt ein Netzteil, das eine hochauflösende analoge Steuerung über den genau benötigten Spannungsbereich bietet. Vmin und Vmax können beliebig zwischen Null und der maximalen Ausgangsspannung eingestellt werden, lediglich unter der Bedingung Vmax > (Vmin + 0,1V). Die Feinsteuerung ermöglicht eine zusätzliche Anpassung von ±1%. Einmal eingestellt, kann die Spannungsbereichsfunktion per Knopfdruck ein- oder ausgeschaltet werden.

Fortschrittliche Bus-programmierbare DC-Netzteile
Das PL303QMT-P und PL303QMT-P(G) ist mit jeder Anwendung kompatibel, bus-programmierbar und enthält alle manuellen Steuerungsfunktionen der PL-Serie, bietet aber zusätzlich umfassende Fernsteuerungsfunktionen. Die ultrakompakte, rackmodulare Größe macht es ideal für Rack-Montageanwendungen, während seine benutzerfreundlichen manuellen Bedienelemente für Tischgeräte beibehalten werden. Digitale Schnittstellen zur Erfüllung der unterschiedlichen Anforderungen heutiger Ingenieure werden eine umfassende Palette von Schnittstellen bereitgestellt. RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden. Jede der digitalen Busschnittstellen bietet die volle Kontrolle über Spannung, Strom und Ausgang Ein/Aus, sowie die Rückmeldung von Spannung, Strom und Status. Ein Modell (PL303QMT-P(G)) mit GPIB-Schnittstelle ist ebenfalls erhältlich.

Zusätzliche Schnittstellenoptionen mit dem PL303QMT-P Gleichspannungsnetzteil:

• Hintere Stromanschlüsse
  Strom- und Sensoranschlüsse sind auf der Rückseite für Rack-Montageanwendungen oder andere Situationen, in denen ein hinterer Anschluss zweckmäßiger ist, doppelt vorhanden.
• Analoge Spannungsregelung für Spannung und Strom (nicht isoliert).
• RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind im PL303QMT-P enthalten
  Die RS-232/RS-423-Schnittstelle wird für den Einsatz mit älteren Systemen bereitgestellt. USB bietet eine einfache und bequeme Möglichkeit zur Verbindung mit einem PC
• LAN-Ethernet mit LXI
  Die LAN-Schnittstelle verwendet eine Standard-10/100-Base-T-Ethernet-Hardwareverbindung mit ICMP- und TCP/IP-Protokoll für die Verbindung mit einem lokalen Netzwerk oder die direkte Verbindung zu einem einzelnen PC. Die LAN-Schnittstelle ist LXI-C-konform.
  Jede der digitalen Busschnittstellen bietet die volle Kontrolle über Spannung, Strom und Ausgang Ein/Aus, sowie die Rückmeldung von Spannung, Strom und Status. Die Schnittstellen befinden sich auf Erdpotential und sind optisch von den Ausgangsklemmen isoliert.
• IVI-Treiber
  Ein IVI-Treiber für Windows ist enthalten. Dieser bietet Unterstützung für gängige High-Level-Anwendungen wie LabView, LabWindows und HP/Agilent VEE.
• GPIB (Option G)
  Das PL303QMT-P(G) ist zusätzlich zu USB, RS232 und LAN mit einer GPIB-Schnittstelle (IEEE-488) ausgestattet.

Umfassende Auswahl an Schnittstellen RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden, GPIB ist optional. Jede bietet die volle Kontrolle über Spannung, Strom und Ausgang Ein/Aus, sowie die Rückmeldung von Spannung, Strom und Status. Die Schnittstellen sind optisch vom Ausgang isoliert.
