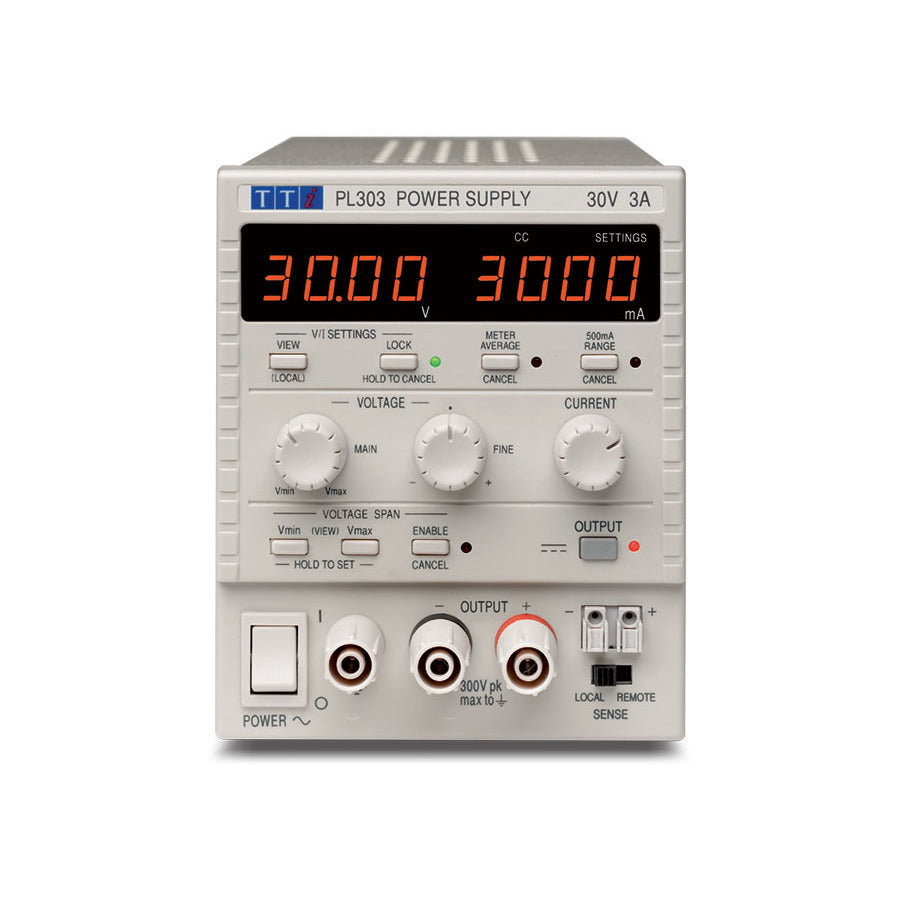

Aim-TTi PL303-P(G) DC-Netzteil, Einzelausgang, 30V, 3A, 90W, USB, RS232, LAN, GPIB, PL-Serie

Merkmale der PL-Serie:

• 90 Watt; 0V bis 30V, 0,1mA bis 3A
• Hochpräzise vierstellige Messgeräte
• S-Lock verriegelt digital die Spannungs- und Stromeinstellungen
• Echte analoge Bedienelemente machen die Einstellung schnell und einfach
• V-Span ermöglicht die volle 300°-Drehung des Spannungsreglers
• Sicherheits-Bananenbuchsen können 4-mm-Stecker mit fester Ummantelung aufnehmen
• DC-Ausgangsschalter ermöglicht die Einstellung von Spannung und Strom, bevor die Last angeschlossen wird
• Spannungsabfrage kann zwischen lokal und fern umgeschaltet werden
• Bus programmierbar über USB, RS232, LAN [PL303-P), GPIB inkl. m. PL303-P(G)]
• LAN-Schnittstelle ist LXI-konform [PL303-P, PL303-P(G)]

Analoge Steuerung für eine digitale Welt
TTi hat ein völlig neues Design entwickelt, das alle wichtigen Merkmale und echten analogen Bedienelemente der ursprünglichen PL-Serie beibehält, diese jedoch mit neuen und wichtigen Funktionen kombiniert.

Analoge Steuerungen mit digitaler Stabilität
Der Hauptnachteil von analogen Steuerungen ist die Stabilität und Sicherheit. Die Einstellungen analoger Potentiometer können im Laufe der Zeit abdriften. Noch wichtiger ist, dass die Einstellungen versehentlich geändert werden können, mit potenziell schwerwiegenden Folgen. Die PL303 und PL303-P führen S-Lock ein. Ein Druck auf die Sperrtaste überträgt die Kontrolle über Spannung und Strom von den analogen Bedienelementen an die interne digitale Schaltung. Dies bietet nicht nur vollständige Sicherheit, sondern auch außergewöhnliche Stabilität, da jede Einstellung von einem DAC in Instrumentenqualität gesteuert wird.

Analoge Fernsteuerung
PL-P-Geräte mit Einfachausgang umfassen eine analoge Spannungssteuerung von Spannung und Strom (nicht isoliert). Analoge Steuerausgänge sind ebenfalls integriert, um einen einfachen Parallelanschluss mehrerer Geräte in einer Master-Slave-Konfiguration zu ermöglichen. Anschlüsse für eine Fern-Ein/Aus-Steuerung sind ebenfalls vorhanden.

Lineare Regelung für extrem geringes Rauschen
Die lineare Regelung bietet immer noch das geringste Ausgangsrauschen und die beste Einschwingzeit (Erholungszeit nach einem plötzlichen Stromstoß). Die meisten linear geregelten Netzteile bieten ein geringes Ausgangsrauschen, wobei Werte unter 2 mV RMS typisch sind. Die PL303 und PL303-P gehen noch einen Schritt weiter und weisen einen RMS-Rauschwert von 0,4 mV mit eng spezifizierten Spitze-Spitze-Rausch- und Gleichtaktstromwerten auf.

Ultra-kompaktes Design mit höherer Energieeffizienz und nahezu geräuschloser Kühlung
Die PL303 und PL303-P erreichen eine außergewöhnliche Leistungsdichte für ein linear geregeltes Netzteil, indem sie 75 Watt aus einem 1/4-Rack-3U-Gehäuse bieten. Dies führt zu einer ungewöhnlich kleinen Stellfläche auf dem Labortisch, die weniger Platz auf einem überfüllten Labortisch einnimmt. Für die Rackmontage können bis zu vier Netzteile der PL-Serie in einem einzigen Steckplatz montiert werden. Trotz ihrer geringen Größe und linearen Regelung erzeugen sie durch den Einsatz eines fortschrittlichen phasenregulierten Vorreglers relativ wenig Wärme. Dies verleiht der PL303 und PL303-P eine deutlich höhere Energieeffizienz als herkömmliche linear geregelte Designs, insbesondere bei der Versorgung niedrigerer Spannungen. Die internen Kühlkörper verwenden eine lüftergestützte Konvektionskühlung, um die Wärme mit minimalem Lüftergeräusch abzuführen.

Wählen Sie einen Spannungsbereich, der Ihrer Aufgabe entspricht
Wenn Sie mit einem bestimmten Gerät arbeiten, benötigen Sie möglicherweise eine variable Spannungsquelle über einen nur engen Bereich. Wenn Sie die Spannung zu hoch einstellen, kann ein Schaden auftreten; wenn Sie sie zu niedrig einstellen, kann der Stromkreis zurückgesetzt werden. Hier kommt die V-Span-Funktion der neuen PL-Serie ins Spiel. Sie ermöglicht es Ihnen, die Endwertgrenzen der Spannungsregelung neu zu definieren, um einen bestimmten Spannungsbereich zu definieren. Beispiel: Sie arbeiten an einer Schaltung, die schließlich mit vier NiMh-Zellen betrieben wird; verwenden Sie V-Span, um eine Vmax von 5,8 Volt (um Überspannungsschäden zu vermeiden) und eine Vmin von 3,6 Volt (um sicherzustellen, dass die Schaltung nicht zurückgesetzt wird) einzustellen. Sie haben nun ein Netzteil, das eine hochauflösende analoge Steuerung über den genau benötigten Spannungsbereich bietet. Vmin und Vmax können überall zwischen null und der maximalen Ausgangsspannung eingestellt werden, wobei nur Vmax > (Vmin + 0,1V) gelten muss. Die Feinsteuerung ermöglicht eine zusätzliche Anpassung von ±1 %. Einmal eingestellt, kann die Spannungsbereichsfunktion per Knopfdruck ein- oder ausgeschaltet werden.

Fortschrittliche busprogrammierbare Gleichstromnetzteile
Die PL303-P und PL303-P(G) sind für jede Anwendung geeignet, busprogrammierbar und umfassen alle manuellen Steuerfunktionen der PL-Serie, ergänzt um umfassende Fernsteuerungsfunktionen. Die ultra-kompakte modulare Rack-Größe macht sie ideal für Rack-montierte Systemanwendungen, während die benutzerfreundlichen manuellen Bedienelemente für Tischgeräte beibehalten werden. Digitale Schnittstellen zur Erfüllung der unterschiedlichen Anforderungen heutiger Ingenieure wird eine umfassende Palette von Schnittstellen bereitgestellt. RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden. Jede der digitalen Busschnittstellen bietet die volle Steuerung von Spannung, Strom und Ausgang Ein/Aus sowie die Rücklesung von Spannung, Strom und Status. Ein Modell (PL303-P(G)) mit GPIB-Schnittstelle ist ebenfalls erhältlich.

Zusätzliche Schnittstellenoptionen mit dem PL303-P DC Netzteil:

• Hintere Stromanschlüsse
  Strom- und Sensoranschlüsse sind auf der Rückseite für Rackmontageanwendungen oder andere Situationen dupliziert, in denen eine rückseitige Verbindung besser geeignet ist.
• Analoge Spannungsregelung von Spannung und Strom (nicht isoliert).
• RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind im Lieferumfang des PL303-P enthalten
  Die RS-232/RS-423-Schnittstelle ist für die Verwendung mit älteren Systemen vorgesehen. USB bietet eine einfache und bequeme Verbindung zu einem PC
• LAN-Ethernet mit LXI
  Die LAN-Schnittstelle verwendet eine Standard-10/100-Base-T-Ethernet-Hardwareverbindung mit ICMP- und TCP/IP-Protokoll für die Verbindung zu einem lokalen Netzwerk oder die direkte Verbindung zu einem einzelnen PC. Die LAN-Schnittstelle ist LXI-C-kompatibel.
  Jede der digitalen Busschnittstellen bietet die vollständige Steuerung von Spannung, Strom und Ausgang Ein/Aus sowie die Rücklesung von Spannung, Strom und Status. Die Schnittstellen befinden sich auf Massepotenzial und sind opto-isoliert von den Ausgangsklemmen.
• IVI-Treiber
  Ein IVI-Treiber für Windows ist enthalten. Dieser bietet Unterstützung für gängige High-Level-Anwendungen wie LabView, LabWindows und HP/Agilent VEE.
• GPIB (Option G)
  PL303-P(G) ist zusätzlich zu USB, RS232 und LAN mit einer GPIB-Schnittstelle (IEEE-488) ausgestattet.
