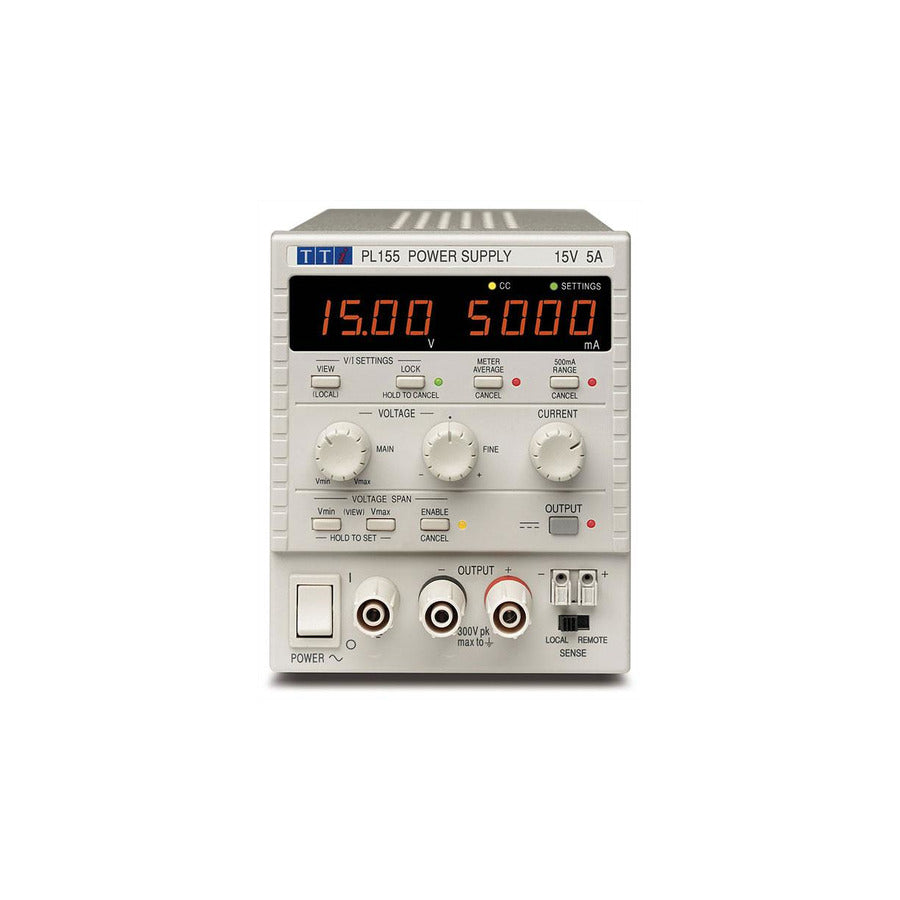

Aim-TTi PL155-P DC-Netzteil, Einzelausgang, 15V, 5A, 75W, USB, RS232, LAN, PL-Serie

Merkmale der PL-Serie:

• 75 Watt; 0 bis 15V bei 0 bis 5A
• Hochpräzise vierstellige Messgeräte
• S-Lock verriegelt digital Spannungs- und Stromeinstellungen
• Echte analoge Bedienelemente machen die Einstellung schnell und einfach
• V-Span ermöglicht die vollständige 300°-Drehung des Spannungsreglers
• Sicherheits-Buchsenklemmen können 4-mm-Stecker mit fester Ummantelung aufnehmen
• Gleichstrom-Ausgangsschalter ermöglicht das Einstellen von Spannung und Strom vor dem Anschließen der Last
• Die Spannungserfassung kann zwischen lokal und remote umgeschaltet werden
• Bus-programmierbar über USB, RS232, LAN [PL155-P), GPIB inkl. mit PL155-P(G)]
• LAN-Schnittstelle ist LXI-konform [PL155-P, PL155-P(G)]

Analoge Steuerung für eine digitale Welt TTi hat ein völlig neues Design entwickelt, das alle wichtigen Funktionen und echten analogen Bedienelemente der ursprünglichen PL-Serie beibehält, diese aber mit neuen und wichtigen Funktionen kombiniert.

Analoge Bedienelemente mit digitaler Stabilität Der Hauptnachteil analoger Bedienelemente ist die Stabilität und Sicherheit. Die Einstellungen analoger Potentiometer können mit der Zeit driften. Noch wichtiger ist, dass die Einstellungen versehentlich geändert werden können, was potenziell schwerwiegende Folgen haben kann. Die PL155 und PL155-P führen S-Lock ein. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Strom von den analogen Bedienelementen auf die interne digitale Schaltung. Dies bietet nicht nur vollständige Sicherheit, sondern auch eine außergewöhnliche Stabilität, da jede Einstellung durch einen DAC in Instrumentenqualität gesteuert wird.

Lineare Regelung für extrem geringes Rauschen Die lineare Regelung bietet immer noch das geringste Ausgangsrauschen und die beste transienten Ansprechzeit (Erholungszeit nach einem plötzlichen Stromstoß). Die meisten linear geregelten Netzteile bieten ein geringes Ausgangsrauschen, wobei Werte unter 2 mV RMS typisch sind. Die PL155 und PL155-P gehen noch einen Schritt weiter und erreichen einen RMS-Rauschwert von 0,4 mV mit streng spezifizierten Spitzen-Spitzen-Rauschen und Gleichtaktstromwerten.

Ultrakompaktes Design mit höherer Energieeffizienz und nahezu geräuschloser Kühlung Die PL155 und PL155-P erreichen eine außergewöhnliche Leistungsdichte für ein linear geregeltes Netzteil, indem sie 75 Watt aus einem 1/4 Rack 3U großen Gehäuse liefern. Dies ermöglicht eine ungewöhnlich kleine Stellfläche auf dem Labortisch und nimmt weniger Platz auf einem überfüllten Tisch ein. Für Rack-Mount-Anwendungen können bis zu vier PL-Serien-Netzteile in einen einzigen Steckplatz eingebaut werden. Trotz ihrer geringen Größe und linearen Regelung erzeugen sie relativ wenig Wärme durch den Einsatz eines fortschrittlichen phasensteuernden Vorreglers. Dies verleiht der PL155 und PL155-P eine deutlich höhere Energieeffizienz als herkömmliche linear geregelte Designs, insbesondere bei der Versorgung niedrigerer Spannungen. Die internen Kühlkörper verwenden eine lüfterunterstützte Konvektionskühlung, um die Wärme mit minimalem Lüftergeräusch abzuführen.

Wählen Sie einen Spannungsbereich, der zu Ihrer Aufgabe passt Bei der Arbeit mit einem bestimmten Gerät benötigen Sie möglicherweise eine Spannungsquelle, die nur in einem engen Bereich variabel ist. Wird die Spannung zu hoch eingestellt, kann ein Schaden entstehen; wird sie zu niedrig eingestellt, kann der Stromkreis zurückgesetzt werden. Hier kommt die V-Span-Funktion der neuen PL-Serie ins Spiel. Sie ermöglicht es Ihnen, die Endwert-Grenzwerte der Spannungsregelung neu zu definieren, um einen bestimmten Spannungsbereich festzulegen. Zum Beispiel: Sie arbeiten an einem Schaltkreis, der schließlich mit vier NiMh-Zellen betrieben werden soll. Verwenden Sie V-Span, um eine Vmax von 5,8 Volt (um Überspannungsschäden zu vermeiden) und eine Vmin von 3,6 Volt (um sicherzustellen, dass der Schaltkreis nicht zurückgesetzt wird) einzustellen. Sie haben nun ein Netzteil, das eine hochauflösende analoge Steuerung über den genau benötigten Spannungsbereich bietet. Vmin und Vmax können überall zwischen Null und maximaler Ausgangsspannung eingestellt werden, lediglich Vmax > (Vmin + 0,1V) ist zu beachten. Die Feinregelung ermöglicht eine zusätzliche Einstellung von ±1 %. Einmal eingestellt, kann die Spannungsbereichsfunktion per Knopfdruck ein- oder ausgeschaltet werden.

Fortschrittliche busprogrammierbare Gleichspannungsnetzteile Die PL155-P und PL155-P(G) sind busprogrammierbar und umfassen alle manuellen Steuerungsfunktionen der PL-Serie, ergänzt durch umfassende Fernsteuerungsfunktionen. Die ultrakompakte, rackmodulare Bauweise macht sie ideal für Rack-montierte Systemanwendungen, während die benutzerfreundlichen manuellen Bedienelemente für Tischgeräte beibehalten werden. Digitale Schnittstellen für die unterschiedlichen Anforderungen der heutigen Ingenieure, eine umfassende Auswahl an Schnittstellen wird bereitgestellt. RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden. Jede der digitalen Busschnittstellen bietet die vollständige Steuerung von Spannung, Strom und Ausgang Ein/Aus, sowie die Rückmeldung von Spannung, Strom und Status. Ein Modell (PL155-P(G)) mit GPIB-Schnittstelle ist ebenfalls erhältlich.

Zusätzliche Schnittstellenoptionen mit dem PL155-P Gleichspannungsnetzteil:

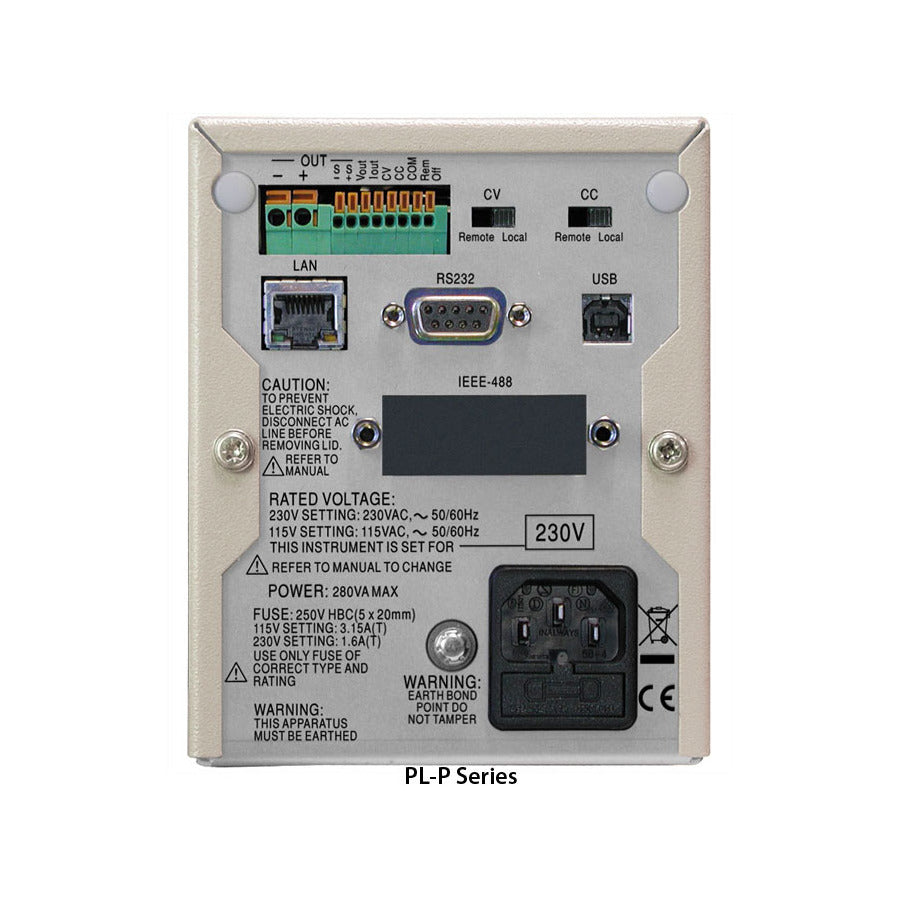

• Hintere Stromanschlüsse
• Strom- und Sense-Anschlüsse sind an der Rückseite des Geräts für Rack-Montageanwendungen oder andere Situationen, in denen eine hintere Verbindung geeigneter ist, dupliziert.
• Analoge Spannungsregelung von Spannung und Strom (nicht isoliert).
• RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind im Lieferumfang des PL155-P enthalten.
• Die RS-232/RS-423-Schnittstelle wird für die Verwendung mit älteren Systemen bereitgestellt. USB bietet eine einfache und bequeme Möglichkeit der Verbindung mit einem PC.
• LAN-Ethernet mit LXI
  Die LAN-Schnittstelle verwendet eine standardmäßige 10/100 Base-T Ethernet-Hardwareverbindung mit ICMP- und TCP/IP-Protokoll für die Verbindung mit einem lokalen Netzwerk oder die direkte Verbindung mit einem einzelnen PC. Die LAN-Schnittstelle ist LXI-C-konform. Jede der digitalen Busschnittstellen bietet die vollständige Steuerung von Spannung, Strom und Ausgang Ein/Aus, sowie die Rückmeldung von Spannung, Strom und Status. Die Schnittstellen befinden sich auf Massepotenzial und sind optisch von den Ausgangsklemmen isoliert.
• IVI-Treiber
  Ein IVI-Treiber für Windows ist enthalten. Dieser bietet Unterstützung für gängige High-Level-Anwendungen wie LabView, LabWindows und HP/Agilent VEE.
• GPIB (Option G)
  PL155-P(G) ist zusätzlich zu USB, RS232 und LAN mit einer GPIB (IEEE-488)-Schnittstelle ausgestattet.
