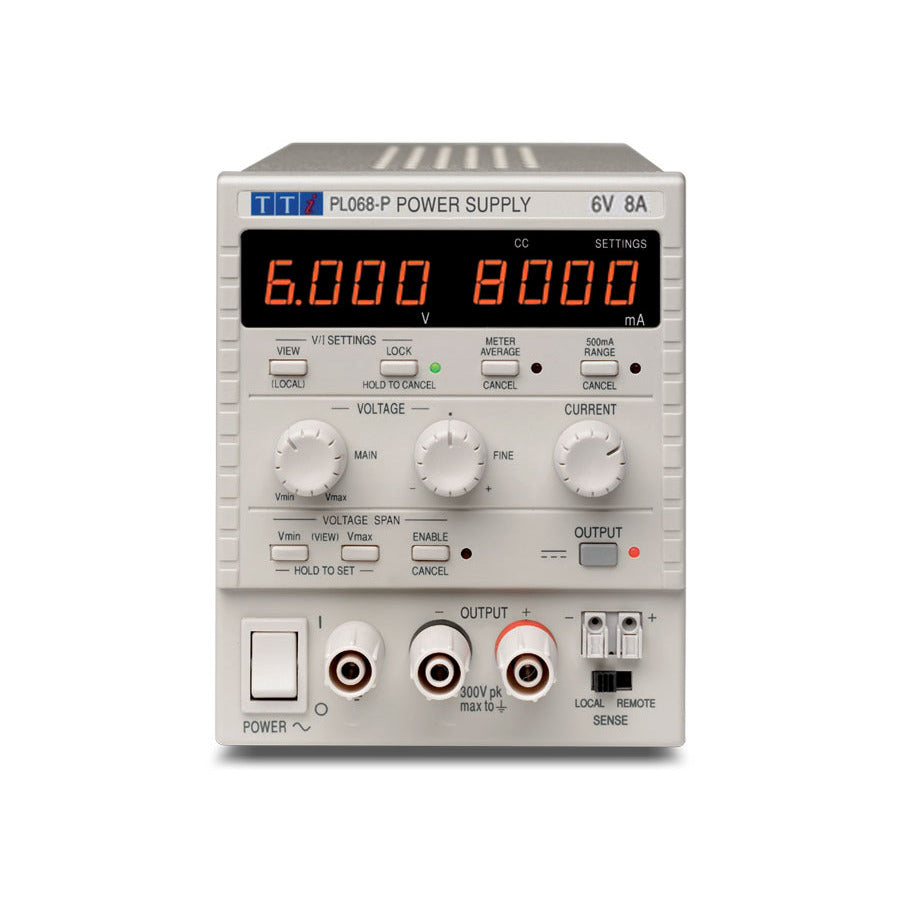

Aim-TTi PL068-P DC-Netzteil, Einzelausgang, 6V, 8A, 48W, USB, RS232, LAN, PL-Serie

Merkmale der PL-Serie:

• 48 Watt; 0V bis 6V, 0,1mA bis 8A
• Hochpräzise vierstellige Messgeräte
• S-Lock verriegelt digital die Spannungs- und Stromeinstellungen
• Echte analoge Bedienelemente machen die Einstellung schnell und einfach
• V-Span ermöglicht die volle 300°-Drehung des Spannungsreglers
• Sicherheits-Bananenbuchsen können 4-mm-Stecker mit fester Ummantelung aufnehmen
• DC-Ausgangsschalter ermöglicht das Einstellen von Spannung und Strom, bevor die Last angeschlossen wird
• Analoge Fernsteuerung von V und I
• Spannungserfassung kann zwischen lokal und remote umgeschaltet werden
• Busprogrammierbar über USB, RS232, LAN [PL068-P), GPIB inkl. mit PL068-P(G)]
• LAN-Schnittstelle ist LXI-konform [PL068-P, PL068-P(G)]

Hoher Strom, geringes Rauschen
Die Modelle PL068, PL068-P und PL068-P(G) wurden eingeführt, um den Bedarf an einem linear geregelten Labornetzgerät mit hohem Strom zu decken. Das PL068 kann Ströme bis zu 8 Ampere liefern, wobei das sehr geringe Rauschen und die schnelle Dynamik der gesamten PL-Serie erhalten bleiben. Die Spannung ist zwischen 0V und 6V mit einer Auflösung von 1mV variabel. Eine wählbare Fernerfassung gewährleistet eine perfekte Regelung an der Last. Die Auflösung des Strommessgeräts beträgt 1mA bis zu 8A, und ein Bereich für niedrige Ströme bietet eine optionale Auflösung von 0,1mA.

Analoge Steuerung mit digitaler Stabilität
Der Hauptnachteil analoger Steuerungen ist die Stabilität und Sicherheit. Die Einstellungen analoger Potentiometer können im Laufe der Zeit abweichen. Wichtiger ist, dass die Einstellungen versehentlich geändert werden können, was potenziell schwerwiegende Folgen haben kann. Die Modelle PL068 und PL068-P führen S-Lock ein. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Strom von den analogen Bedienelementen auf die interne digitale Schaltung. Dies bietet nicht nur vollständige Sicherheit, sondern auch eine außergewöhnliche Stabilität, da jede Einstellung von einem DAC in Instrumentenqualität gesteuert wird.

Lineare Regelung für extrem geringes Rauschen
Die lineare Regelung bietet immer noch das geringste Ausgangsrauschen und die beste Einschwingzeit (Erholzeit nach einem plötzlichen Stromstoß). Die meisten linear geregelten Netzteile bieten ein geringes Ausgangsrauschen mit typischen Werten unter 2 mV RMS. Die Modelle PL068 und PL068-P gehen einen Schritt weiter und erreichen einen RMS-Rauschwert von 0,4 mV mit streng spezifizierten Spitze-Spitze-Rausch- und Gleichtaktstromwerten.

Ultrakompaktes Design mit höherer Energieeffizienz und nahezu geräuschloser Kühlung
Die Modelle PL068 und PL068-P erreichen eine außergewöhnliche Leistungsdichte für ein linear geregeltes Netzteil, indem sie 48 Watt in einem 1/4 Rack 3U-Gehäuse bieten. Dies führt zu einem ungewöhnlich geringen Platzbedarf auf dem Labortisch und spart Platz auf überfüllten Arbeitsplätzen. Für Rack-Mount-Anwendungen können bis zu vier PL-Serien-Netzteile in einem einzigen Steckplatz montiert werden. Trotz ihrer geringen Größe und linearen Regelung erzeugen sie relativ wenig Wärme durch den Einsatz eines fortschrittlichen phasenregulierten Vorreglers. Dies verleiht den Modellen PL068 und PL068-P eine deutlich höhere Energieeffizienz als herkömmlichen linear geregelten Designs, insbesondere bei der Versorgung niedrigerer Spannungen. Die internen Kühlkörper verwenden eine lüfterunterstützte Konvektionskühlung, um die Wärme mit minimalem Lüftergeräusch abzuleiten.

Wählen Sie einen Spannungsbereich, der zu Ihrer Aufgabe passt
Wenn Sie mit einer bestimmten Ausrüstung arbeiten, benötigen Sie möglicherweise eine Spannungsquelle, die nur in einem engen Bereich variabel ist. Wenn die Spannung zu hoch eingestellt wird, kann es zu Schäden kommen; wenn sie zu niedrig eingestellt wird, kann die Schaltung zurückgesetzt werden. Hier kommt die V-Span-Funktion der neuen PL-Serie ins Spiel. Sie ermöglicht es Ihnen, die Endwertgrenzen der Spannungsregelung neu zu definieren, um einen bestimmten Spannungsbereich zu definieren. Zum Beispiel: Sie arbeiten an einer Schaltung, die letztendlich mit vier NiMh-Zellen betrieben wird, verwenden Sie V-Span, um eine Vmax von 5,8 Volt (um Schäden durch Überspannung zu vermeiden) und eine Vmin von 3,6 Volt (um sicherzustellen, dass die Schaltung nicht zurückgesetzt wird) einzustellen. Sie haben jetzt ein Netzteil, das eine hochauflösende analoge Steuerung über den genau benötigten Spannungsbereich bietet. Vmin und Vmax können überall zwischen Null und maximaler Ausgangsspannung eingestellt werden, lediglich unter der Bedingung Vmax > (Vmin + 0,1V). Die Feinsteuerung ermöglicht eine zusätzliche Anpassung von ±1%. Einmal eingestellt, kann die Spannungsbereichsfunktion per Knopfdruck ein- oder ausgeschaltet werden.

Fortschrittliche busprogrammierbare DC-Netzteile
Die Modelle PL068-P und PL068-P(G) sind busprogrammierbar und umfassen alle manuellen Steuerungsfunktionen der PL-Serie, ergänzt durch umfassende Fernsteuerungsfunktionen. Die ultrakompakte, rackmodulare Größe macht sie ideal für Rack-montierte Systemanwendungen, während die benutzerfreundlichen manuellen Bedienelemente für Tischgeräte beibehalten werden. Eine umfassende Auswahl an digitalen Schnittstellen wird bereitgestellt, um den unterschiedlichen Anforderungen heutiger Ingenieure gerecht zu werden. RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden. Jede der digitalen Busschnittstellen bietet eine vollständige Steuerung von Spannung, Strom und Ausgang ein/aus sowie die Rückmeldung von Spannung, Strom und Status. Ein Modell [PL068-P(G)] mit GPIB-Schnittstelle ist ebenfalls erhältlich.

Zusätzliche Schnittstellenoptionen mit dem PL068-P DC-Netzteil:

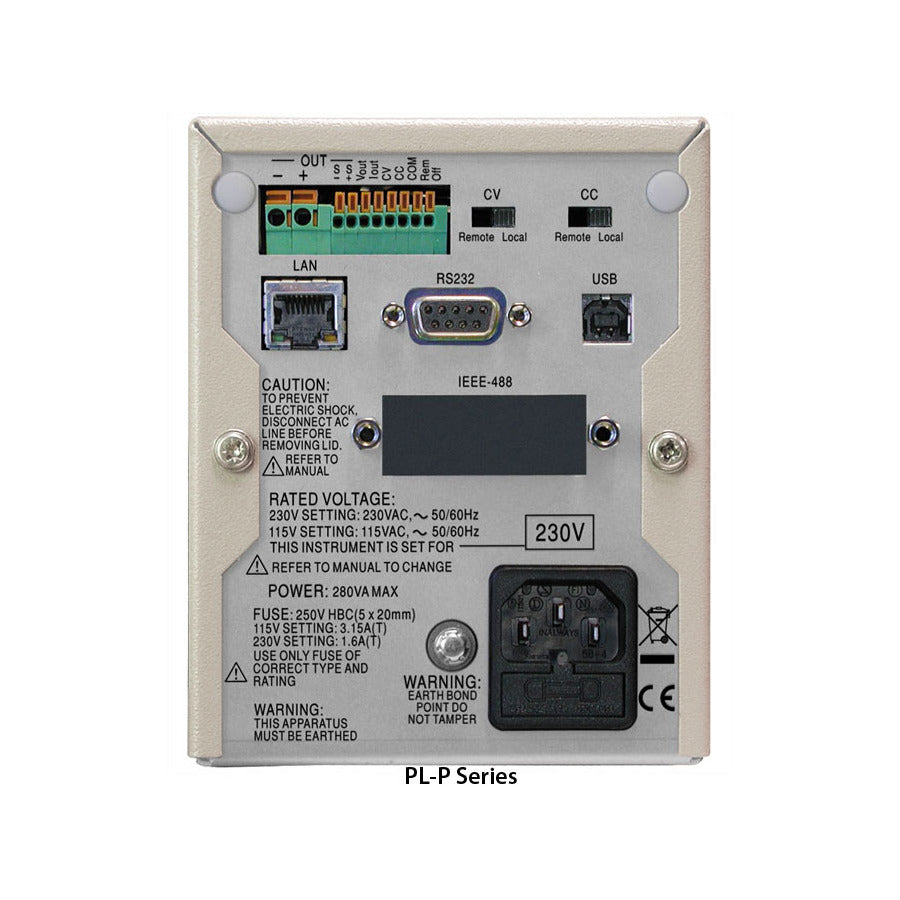

• Hintere Stromanschlüsse
  Strom- und Messanschlüsse sind auf der Rückseite dupliziert für Rack-Montageanwendungen oder andere Situationen, in denen eine hintere Verbindung geeigneter ist.
• Analoge Spannungsregelung von Spannung und Strom (nicht isoliert).
• RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind im Lieferumfang des PL068-P enthalten
  Die RS-232/RS-423-Schnittstelle wird für die Verwendung mit älteren Systemen bereitgestellt. USB bietet eine einfache und bequeme Möglichkeit der Verbindung mit einem PC
• LAN-Ethernet mit LXI
  Die LAN-Schnittstelle verwendet eine Standard-10/100-Base-T-Ethernet-Hardwareverbindung mit ICMP- und TCP/IP-Protokoll zur Verbindung mit einem lokalen Netzwerk oder zur direkten Verbindung mit einem einzelnen PC. Die LAN-Schnittstelle ist LXI-C-konform.
  Jede der digitalen Busschnittstellen bietet eine vollständige Steuerung von Spannung, Strom und Ausgang ein/aus sowie die Rückmeldung von Spannung, Strom und Status. Die Schnittstellen befinden sich auf Massepotential und sind optisch von den Ausgangsklemmen isoliert.
• IVI-Treiber
  Ein IVI-Treiber für Windows ist enthalten. Dieser bietet Unterstützung für gängige High-Level-Anwendungen wie LabView, LabWindows und HP/Agilent VEE.
• GPIB (Option G)
  Der PL068-P(G) ist zusätzlich zu USB, RS232 und LAN mit einer GPIB-Schnittstelle (IEEE-488) ausgestattet.

Umfassende Schnittstellen RS-232, USB und LAN (Ethernet) mit LXI-Unterstützung sind standardmäßig vorhanden, GPIB ist optional. Jedes bietet eine vollständige Steuerung von Spannung, Strom und Ausgang ein/aus sowie die Rückmeldung von Spannung, Strom und Status. Die Schnittstellen sind optisch vom Ausgang isoliert.
