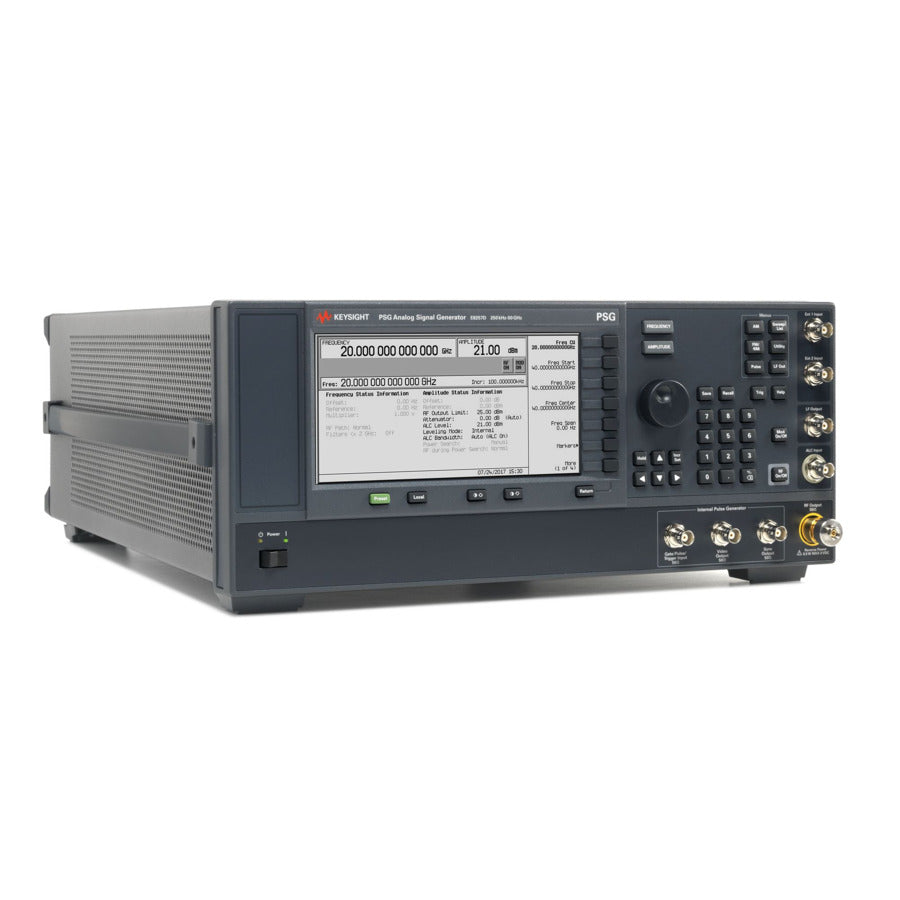

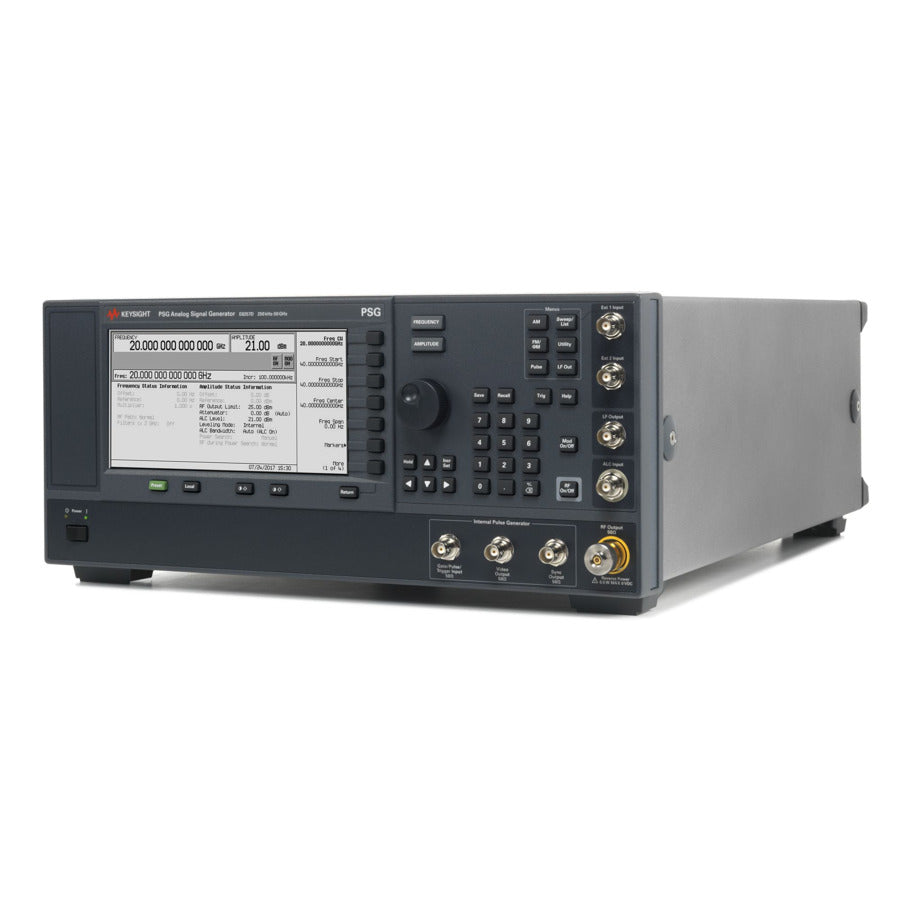

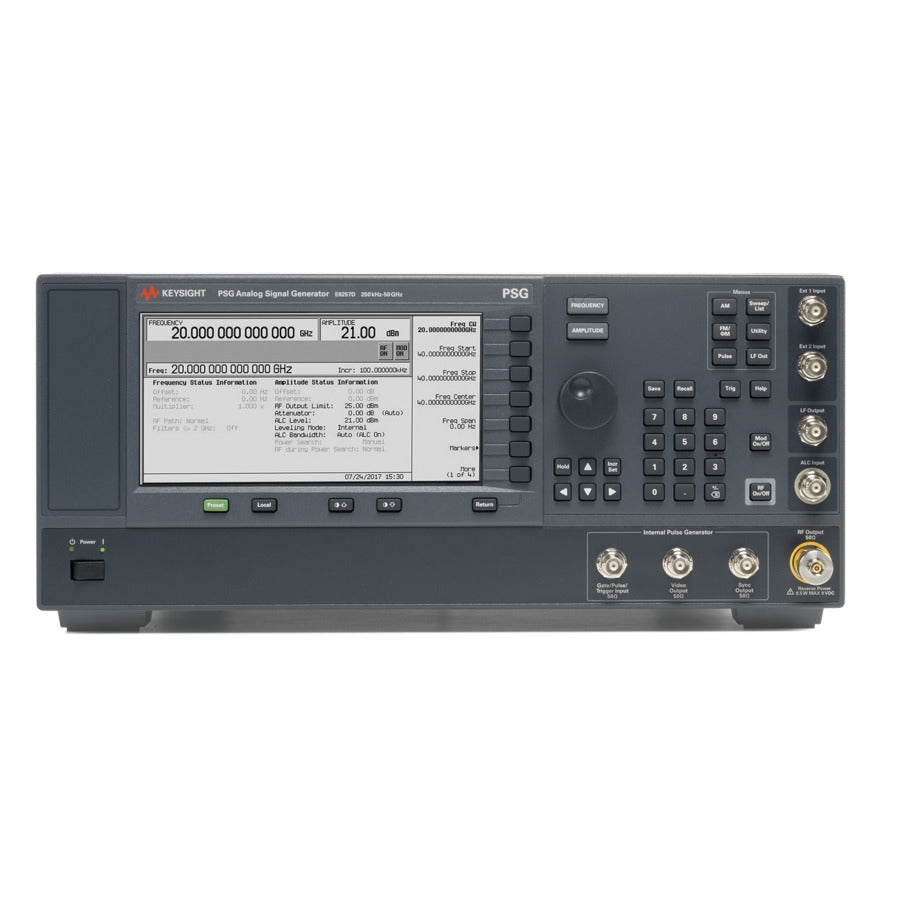

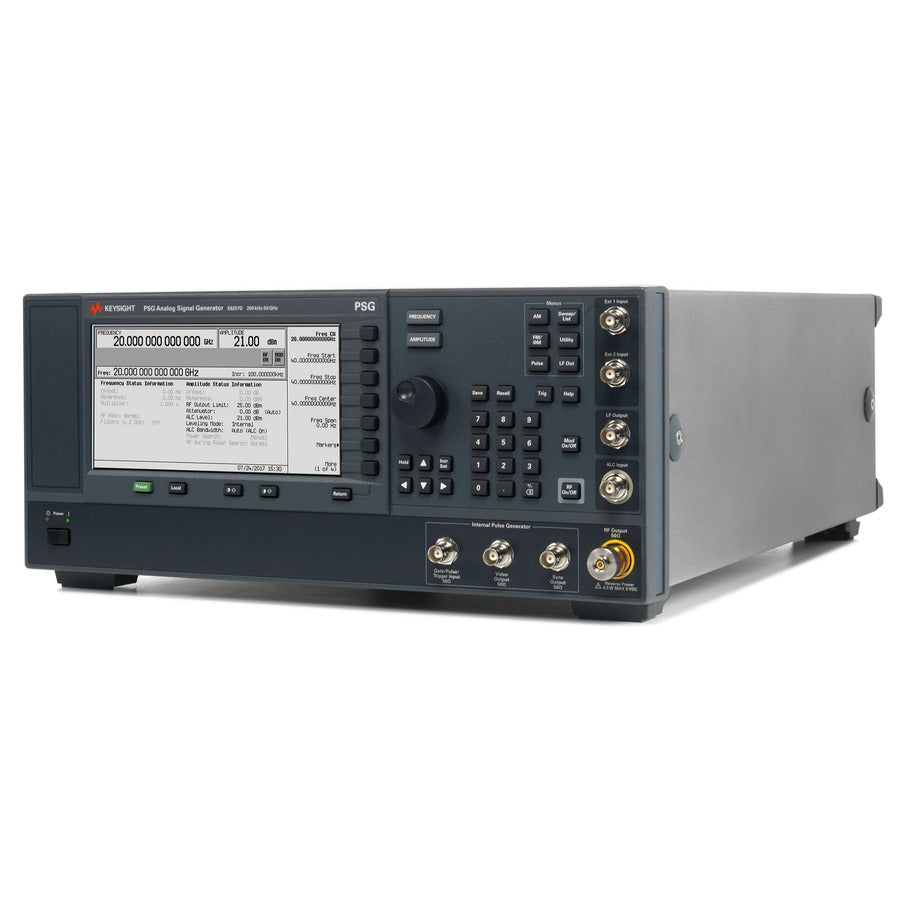

Keysight E8257D 520 1E1 1EU UNT PSG Analogsignalgenerator (100 kHz bis 67 GHz)

AM, FM, Phasenumtastung und LF-Ausgang

Hauptmerkmale

• Oberschwingungen bei 1 GHz: -55 dBc
• Ausgangsleistung bei 1 GHz: 21 dBm
• Phasenrauschen bei 1 GHz (20-kHz-Abstand): -143 dBc/Hz
• Maximalfrequenz: 67 GHz
• Frequenzumschaltzeit: 11000 µs
• Anzahl der Ausgänge: 1

Der Keysight E8257D ist ein vollständig synthetisierter Signalgenerator mit hoher Ausgangsleistung, geringem Phasenrauschen und Modulationsfähigkeit. Die Spezifikationen gelten für einen Bereich von 0 bis 55 °C, sofern nicht anders angegeben, und nach einer Aufwärmzeit von 45 Minuten. Ergänzende Merkmale, gekennzeichnet als typisch, nominell oder gemessen, liefern zusätzliche (nicht garantierte) Informationen bei 25 °C, die bei der Anwendung des Produkts nützlich sein können.

• Meistern Sie Ihre anspruchsvollsten Prüfanforderungen mit Frequenz- und Pegelgenauigkeit in Messgerätqualität sowie hervorragenden Verzerrungs- und Nebenproduktmerkmalen
• Messungen über einen weiten Frequenzbereich: Modelle mit 13, 20, 31,8, 40, 50 und 67 GHz verfügbar (1,1 THz mit Frequenzerweiterung)
• Prüfen Sie Hochleistungsbauteile und kompensieren Sie Testsystemverluste mit Optionen, die eine Ausgangsleistung von bis zu 1 W (+30 dBm) erzeugen können
• Erhalten Sie extrem geringes Phasenrauschen: –91 dBc/Hz bei 100 Hz Abstand und –126 dBc/Hz bei 10 kHz Abstand (10 GHz), um Doppler-Radar-, ADC- und Empfängerblockierungstests zu bewältigen
• Charakterisieren Sie Bauteile und Schaltungen, indem Sie AM-, FM-, PM- und Pulsumtastung zu Ihrem Signal hinzufügen
• Modulare Upgrades ermöglichen die Erweiterung des Frequenzbereichs, der Ausgangsleistung und der Funktionalität bei wachsenden Anforderungen
• Optimiert für Radar, Satelliten-, Funkkommunikation und Bauteilcharakterisierung
• Kompatibel mit Keysight-Software und Automatisierungstools für effiziente Testabläufe
