Keysight Technologies ist ein weltweit führender Anbieter von Mess- und Prüftechnik und entwickelt innovative Lösungen für Kommunikation, Luft- und Raumfahrt, Verteidigung, Automotive und Halbleiteranwendungen. Das Portfolio umfasst Oszilloskope, Signalgeneratoren, Spektrumanalysatoren, Netzwerkanalysatoren, Netzteile, Multimeter und Protokolltestsysteme. Ingenieure und Forscher weltweit vertrauen auf Keysight-Produkte für Entwicklung und Validierung.

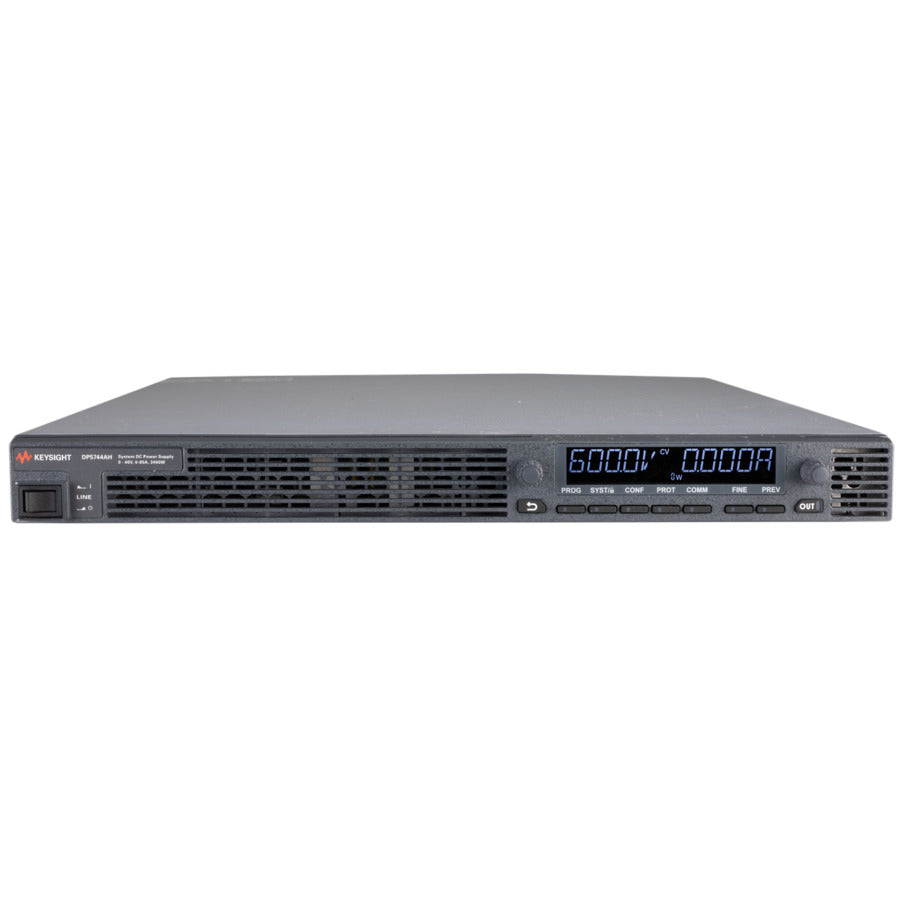

Das Keysight DP5784AL ist Teil der hochdichten DC-Netzteile der DP5700-Serie, die für eine hohe Leistungsabgabe in einem kompakten 1U-Rack-Formfaktor ausgelegt sind. Seine Expertenarchitektur bietet eine schnelle dynamische Reaktion, präzise Steuerung und effiziente Energierückgewinnung. Entwickelt für platzbeschränkte Labor- und Produktionsumgebungen sowie anspruchsvolle automatisierte Testumgebungen (ATE), bietet es hohe Leistung, flexible Systemintegration und robuste Schutzfunktionen.
Als 7,52 kW-Modell liefert das DP5784AL eine stabile und genaue Spannungs- und Stromausgabe mit integrierten Messfunktionen. Es unterstützt eine fortschrittliche Systemintegration durch Standardschnittstellen, programmierbare Steuerung und skalierbare Konfigurationen wie Parallel- und Reihenschaltungen. Darüber hinaus machen sicherheitsrelevante Funktionen wie eine entfernbare SD-Speicheroption es für sensible oder klassifizierte Umgebungen geeignet.
Einphasiger 200 - 240 VAC Eingang
Ausgangsspannungsbereich: 0 bis 40 V
Ausgangsstrombereich: 0 bis 188 A
Maximale Ausgangsleistung: 7.520 W (7,5 kW)
Ausgangsrippel und Rauschen: 8 mV (eff.), 80 mV (Spitze-Spitze)
Lastregelung: 9 mV (Spannung), 150,4 mA (Strom)
Leitungsregelung: 9 mV (Spannung), 94 mA (Strom)
Spannungsprogrammiergenauigkeit: 20 mV
Stromprogrammiergenauigkeit: 0,1% + 376 mA
Spannungsmessgenauigkeit: 20 mV
Strommessgenauigkeit: 376 mA
Einschwingverhalten: 1 ms Erholzeit
Formfaktor: 1U volle Rackhöhe
Schnittstellen: LAN, USB, GPIB
Hohe Leistungsdichte in einem kompakten 1U-Design, ideal für ATE-Racks
Integrierte Spannungs- und Strommessungen vereinfachen die Überwachung und Steuerung
Erweiterte Schutzfunktionen (OVP, OCP, OTP, UVP) schützen angeschlossene Geräte
Systemskalierung von zwölf Einheiten parallel (für Strom), zwei in Reihe (für Spannung)
Mehrere Kommunikationsschnittstellen ermöglichen eine nahtlose Systemintegration
Programmierbarer Innenwiderstand und willkürliche Wellenformerzeugung unterstützen fortgeschrittene Testszenarien
Entfernbarer SD-Speicher (Option) verbessert die Datensicherheit für sensible Anwendungen
Einstellbare Anstiegsrate ermöglicht präzise Steuerung von Spannungsübergängen
Allgemeine Laborprüfung und Validierung in beengten Umgebungen
Produktions- und automatisierte Testsystemintegration
Charakterisierung der Leistung von Geräten und Komponenten
Simulation realer Leistungsbedingungen mittels arbiträrer Wellenformgenerierung
Testen empfindlicher elektronischer Geräte, die eine kontrollierte Spannungsrampe erfordern
Hochleistungsanwendungen, die eine skalierbare Spannungs- oder Stromabgabe erfordern
Sichere Testumgebungen, die einen entfernbaren Datenspeicher erfordern
Einsatz in der Luft- und Raumfahrt, Automobilindustrie, Telekommunikation und Komponentenfertigung
|
1,5 kW Modelle (1PH) |
3,4 kW Modelle (1PH/3PH) |
5 kW Modelle (3PH) |
7,5 kW Modelle (3PH) |
|
|---|---|---|---|---|
|
Insgesamt 92, ein-Ausgang |
DP5721A - DP5736A |
DP5741A S/L/H - |
DP5761A L/H - |
DP5782A L/H - |
|
Spannung |
0 - 600V |
0 - 600V |
0 - 600V |
0 - 1.500V |
|
Strom |
0 - 150A |
0 - 340A |
0 - 500A |
0 - 375A |
|
Leistung |
1,5 - 1,56 kW |
3.360 - 3.450 W |
5.000 - 5.200 W |
7.500 - 7.520 W |
DP5784AL DC-Netzteil
Wird mit der Keysight I/O Library Suite geliefert
3 Jahre KeysightCare bietet bevorzugten Support
Keine Netzkabel oder Anschlussklemmen enthalten (müssen vom Benutzer je nach regionalen Anforderungen bereitgestellt werden)
Welche Leistungsfähigkeit bietet das DP5784AL?
Das DP5784AL liefert bis zu 7,52 kW Ausgangsleistung mit einem Spannungsbereich von 0 bis 40 V und einem Strom von bis zu 188 A, wodurch es für Hochleistungsanwendungen geeignet ist.
Kann das DP5784AL in skalierbaren Systemen verwendet werden?
Ja, mehrere Einheiten können parallel geschaltet werden, um den Strom zu erhöhen, oder in Reihe, um die Spannung zu erhöhen, was eine flexible Systemskalierung für höhere Leistungsanforderungen ermöglicht.
Sind im Lieferumfang Netzkabel oder Anschlüsse enthalten?
Nein, Netzkabel und Abschlusswiderstände sind nicht im Lieferumfang enthalten. Benutzer müssen geeignete Kabel gemäß den lokalen Vorschriften und Installationsanforderungen bereitstellen.
Was bedeutet die NS1-Klassifizierung für Keysight-Instrumente?
Die NS1-Klassifizierung kennzeichnet eine Stufe von DC-Netzteilen, die für automatisierte Testumgebungen (ATE) entwickelt wurden. Die Produktpalette von Keysight gliedert sich in drei Stufen: Basic für wirtschaftliche Allzweckanforderungen; Advanced (NS1-Klasse) für höhere Leistung, größere Bereiche und erweiterte Programmierbarkeit; und Pro/Expert (NS1-Klasse & NS4-Klasse) für die komplexesten dynamischen Lasttests, die maximale Geschwindigkeit, Genauigkeit und Effizienz erfordern.
