Keysight Technologies ist ein weltweit führender Anbieter von Mess- und Prüftechnik und entwickelt innovative Lösungen für Kommunikation, Luft- und Raumfahrt, Verteidigung, Automotive und Halbleiteranwendungen. Das Portfolio umfasst Oszilloskope, Signalgeneratoren, Spektrumanalysatoren, Netzwerkanalysatoren, Netzteile, Multimeter und Protokolltestsysteme. Ingenieure und Forscher weltweit vertrauen auf Keysight-Produkte für Entwicklung und Validierung.

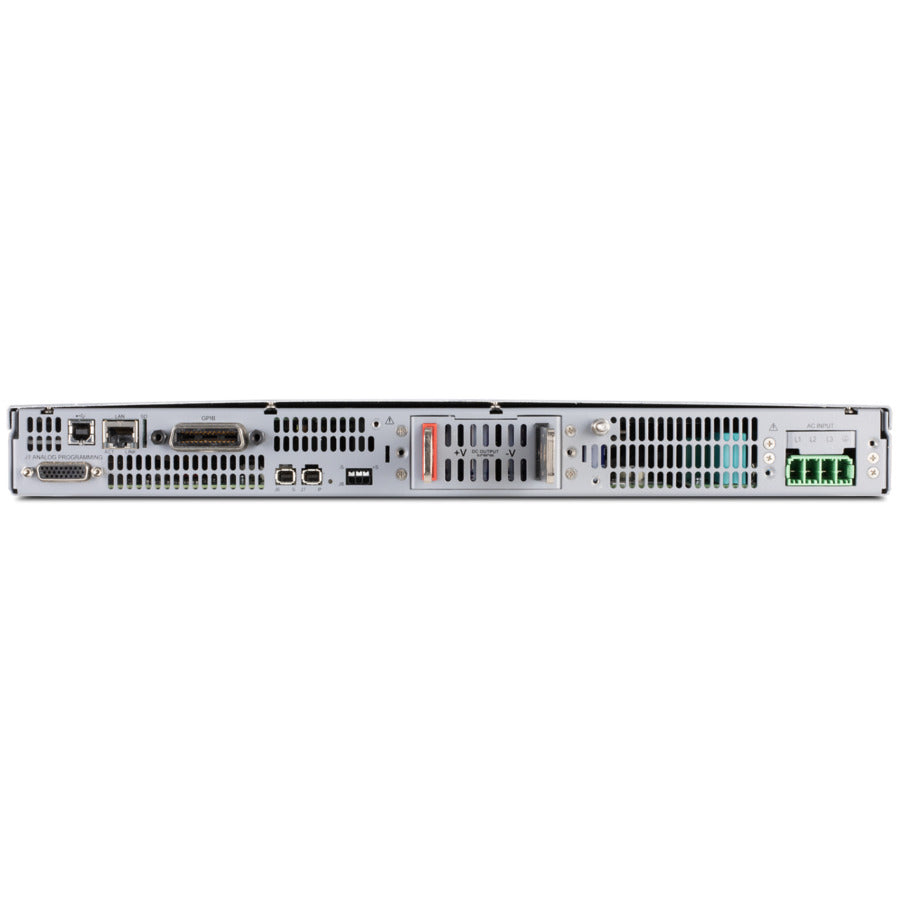

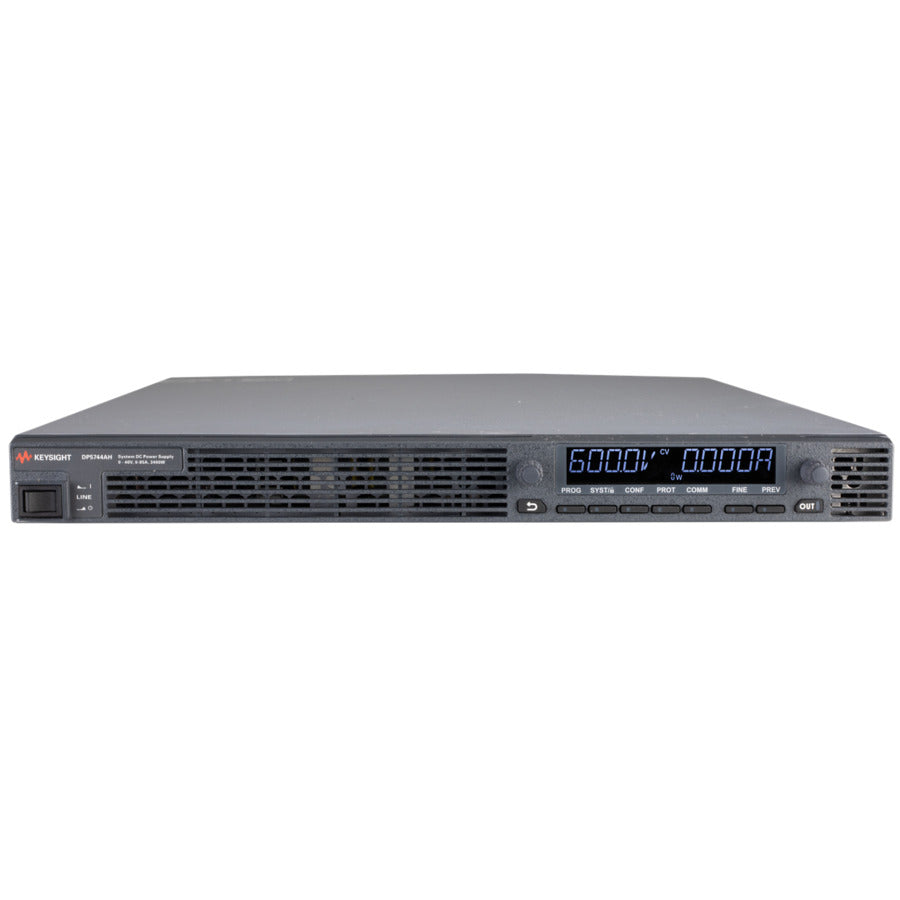

Das Keysight DP5782AL ist Teil der hochdichten DC-Netzteile der DP5700-Serie, die für eine hohe Leistungsabgabe in einem kompakten 1U-Rack-Formfaktor entwickelt wurden. Seine ausgeklügelte Architektur bietet eine schnelle dynamische Reaktion, präzise Steuerung und effiziente Energierückgewinnung. Entwickelt für Labor- und Produktionsumgebungen mit begrenztem Platzangebot sowie für anspruchsvolle automatisierte Testumgebungen (ATE), bietet es hohe Leistung, flexible Systemintegration und robuste Schutzfunktionen.
Als 7,5 kW Modell bietet das DP5783AL eine stabile und genaue Spannungs- und Stromausgabe mit integrierten Messfunktionen. Es unterstützt eine fortschrittliche Systemintegration durch Standardschnittstellen, programmierbare Steuerung und skalierbare Konfigurationen wie Parallel- und Reihenschaltungen. Zusätzlich machen sicherheitsrelevante Funktionen wie eine entfernbare SD-Speicheroption es für sensible oder klassifizierte Umgebungen geeignet.
Einphasiger 200 - 240 VAC Eingang
Ausgangsspannungsbereich: 0 bis 30 V
Ausgangsstrombereich: 0 bis 250 A
Maximale Ausgangsleistung: 7.500 W (7,5 kW)
Ausgangswelligkeit und Rauschen: 10 mV (effektiv), 80 mV (Spitze-zu-Spitze)
Lastregelung: 8 mV (Spannung), 200 mA (Strom)
Leitungsregelung: 3 mV (Spannung), 125 mA (Strom)
Genauigkeit der Spannungsprogrammierung: 15 mV
Genauigkeit der Stromprogrammierung: 0,1 % + 500 mA
Genauigkeit der Spannungsmessung: 15 mV
Genauigkeit der Strommessung: 500 mA
Einschwingverhalten: 1 ms Erholungszeit
Formfaktor: 1U volle Rackhöhe
Schnittstellen: LAN, USB, GPIB
Netzteil mit hoher Leistungsdichte in einem kompakten 1U-Design, ideal für ATE-Racks
Integrierte Spannungs- und Strommessungen vereinfachen Überwachung und Steuerung
Erweiterte Schutzfunktionen (OVP, OCP, OTP, UVP) schützen angeschlossene Geräte
Systemskalierung von zwölf Einheiten parallel (für Strom), zwei in Reihe (für Spannung)
Mehrere Kommunikationsschnittstellen ermöglichen eine nahtlose Systemintegration
Programmierbarer Innenwiderstand und beliebige Wellenformerzeugung unterstützen fortgeschrittene Testszenarien
Entfernbarer SD-Speicher (Option) verbessert die Datensicherheit für sensible Anwendungen
Einstellbare Anstiegsgeschwindigkeit ermöglicht präzise Steuerung von Spannungsübergängen
Allgemeine Laborprüfung und Validierung in beengten Umgebungen
Produktions- und automatisierte Systemintegration von Testsystemen
Charakterisierung der Leistung von Geräten und Komponenten
Simulation von realen Leistungsbedingungen mittels beliebiger Wellenformerzeugung
Prüfung empfindlicher elektronischer Geräte, die ein kontrolliertes Anfahren der Spannung erfordern
Hochleistungsanwendungen, die skalierbare Spannungs- oder Stromausgabe erfordern
Sichere Testumgebungen, die einen entfernbaren Datenspeicher erfordern
Einsatz in der Luft- und Raumfahrt sowie Verteidigung, Automobilindustrie, Kommunikations- und Komponentenfertigungsindustrie
|
1,5 kW Modelle (1PH) |
3,4 kW Modelle (1PH/3PH) |
5 kW Modelle (3PH) |
7,5 kW Modelle (3PH) |
|
|---|---|---|---|---|
|
92 Gesamt, Einzelausgang |
DP5721A - DP5736A |
DP5741A S/L/H - |
DP5761A L/H - |
DP5782A L/H - |
|
Spannung |
0 - 600V |
0 - 600V |
0 - 600V |
0 -1.500V |
|
Strom |
0 - 150A |
0 - 340A |
0 - 500A |
0 - 375A |
|
Leistung |
1,5 - 1,56 kW |
3.360 - 3.450 W |
5.000 - 5.200 W |
7.500 - 7.520 W |
DP5783AL DC Netzteil
Wird mit der Keysight I/O Library Suite geliefert
3 Jahre KeysightCare bietet bevorzugten Support
Keine Netzkabel oder Terminierungen enthalten (müssen vom Benutzer entsprechend den regionalen Anforderungen geliefert werden)
Welche Leistung bietet das DP5783AL?
Das DP5783AL liefert bis zu 7,5 kW Ausgangsleistung mit einem Spannungsbereich von 0 bis 30 V und einem Strom von bis zu 250 A, wodurch es für Hochleistungsanwendungen geeignet ist.
Kann das DP5783AL in skalierbaren Systemen eingesetzt werden?
Ja, mehrere Einheiten können parallel geschaltet werden, um den Strom zu erhöhen, oder in Reihe, um die Spannung zu erhöhen, was eine flexible Systemskalierung für höhere Leistungsanforderungen ermöglicht.
Sind Netzkabel oder Anschlüsse im Lieferumfang enthalten?
Nein, Netzkabel und Terminierungen sind nicht im Lieferumfang enthalten. Benutzer müssen geeignete Kabel gemäß den lokalen Vorschriften und Installationsanforderungen bereitstellen.
Was bedeutet die NS1-Klasse für Keysight-Instrumente?
Die NS1‑Klasse kennzeichnet eine Kategorie von DC-Netzteilen, die für automatisierte Testumgebungen (ATE) entwickelt wurden. Das Produktangebot von Keysight gliedert sich in drei Kategorien: Basic für wirtschaftliche Allzweckanforderungen; Advanced (NS1‑Klasse) für höhere Leistung, größere Bereiche und erweiterte Programmierbarkeit; und Pro/Expert (NS1‑Klasse & NS4‑Klasse) für die komplexesten dynamischen Lasttests, die maximale Geschwindigkeit, Genauigkeit und Effizienz erfordern.
