Hochpräziser 5000 V AC/DC Spannungsteiler für erweiterte Leistungsanalyse
AC/DC Hochspannungsteiler bis 5 kVrms, Bandbreite DC bis 4 MHz (–3 dB), 1000:1 Teilungsverhältnis, ±0,08 % DC-Genauigkeit, ±0,04 % Genauigkeit bei 50/60 Hz, Amplitudenlinearität ±0,1 % bis 200 kHz, Phasenlinearität ±0,1° bis 500 kHz, CMRR 80 dB bei 100 kHz, BNC-Ausgang
• Maximale Eingangsspannung: 5 kVrms
• Bandbreite: DC bis 4 MHz (–3 dB)
• Genauigkeit: ±0,08 % (DC), ±0,04 % (50/60 Hz)
• Linearität: Amplitude ±0,1 % bis 200 kHz, Phase ±0,1° bis 500 kHz
• CMRR: 80 dB bei 100 kHz
• Präzise Hochspannungsmessung bis 5 kVrms, ideal für die Leistungsanalyse
• Amplituden- und Phasengenauigkeit bis 1 MHz erhalten
• Hohe Gleichtaktunterdrückung mit 80 dB CMRR bei 100 kHz sorgt für stabile Messungen in rauen Umgebungen
• Verlustmessung in Hochspannungstransformatoren, Induktivitäten und Spulen
• Effizienzbewertung von SiC/GaN-basierten Hochspannungswandlern und -umrichtern
• Leistungsbeurteilung von drahtlosen Energieübertragungssystemen (WPT)
• Leistungsanalyse in Eisenbahn-Traktions- und großen industriellen Energiesystemen
• Prüfung und Effizienzprüfung von Hochspannungs-Solarwechselrichtern

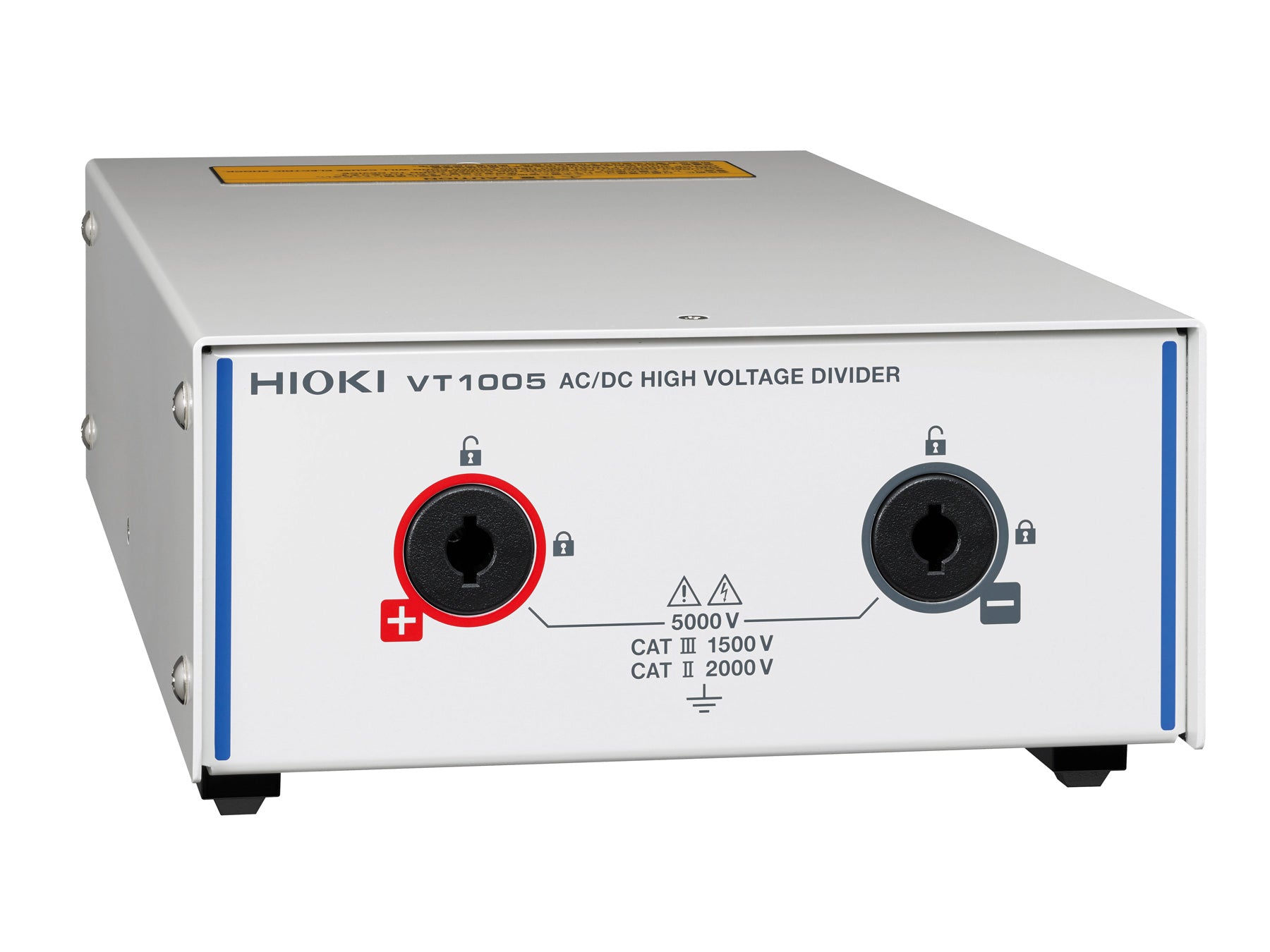

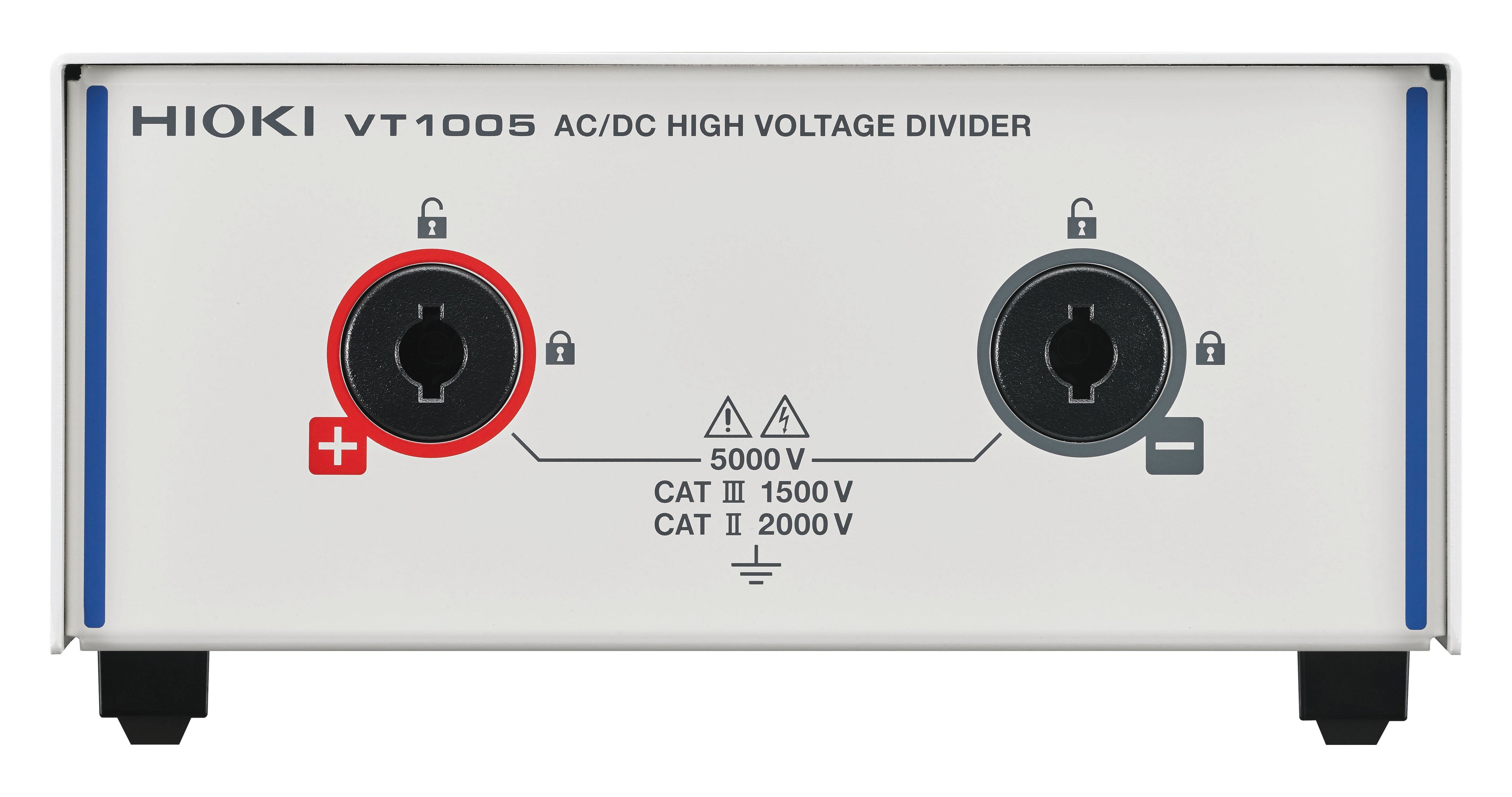

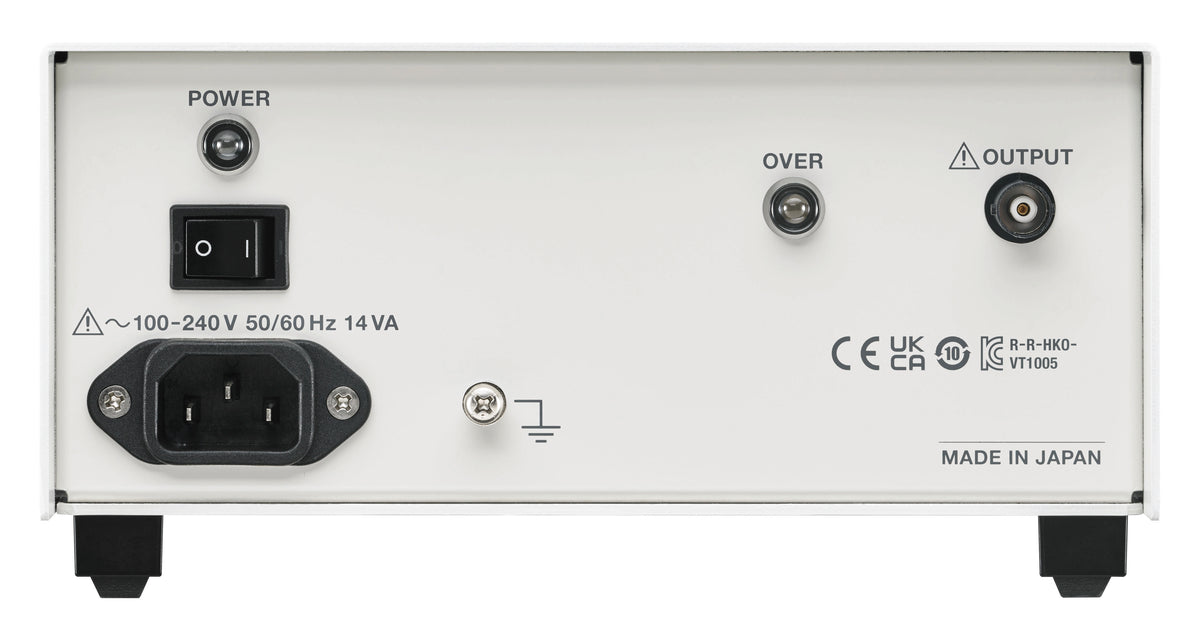

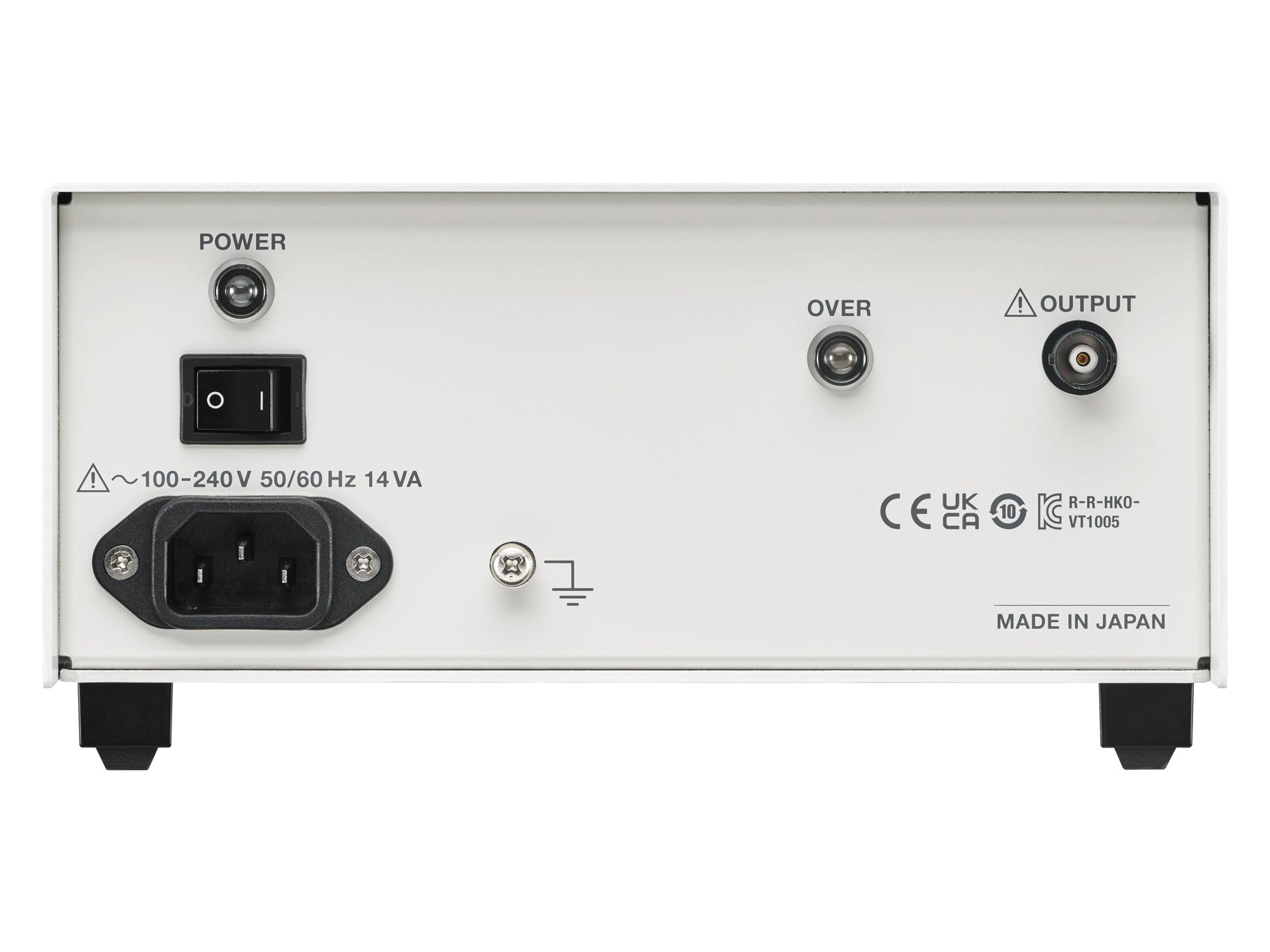

Der HIOKI VT1005 ist ein hochpräziser AC/DC-Hochspannungsteiler zur Messung von Signalen bis zu 5 kVrms. Er skaliert die Eingangsspannung um ein festes Verhältnis von 1000:1 und gibt ein sauberes, skaliertes Signal über BNC aus, zur direkten Verbindung mit Leistungsmessgeräten, Speicherecordern, Oszilloskopen oder jedem anderen Instrument mit BNC-Eingang.
Der VT1005 liefert hervorragende Genauigkeit über einen weiten Frequenzbereich: ±0,08 % für DC und ±0,04 % bei 50/60 Hz, mit einer Amplitudenlinearität von ±0,1 % bis 200 kHz und einer Phasengenauigkeit von ±0,1° bis 500 kHz. Dieser breite und lineare Frequenzgang ermöglicht eine präzise Leistungsanalyse auch in schnell schaltenden Systemen mit erheblichem Oberwellengehalt und unterstützt Messungen bis zu 4 MHz (–3 dB).
Im Vergleich zu herkömmlichen Hochspannungs-Differenztastköpfen bietet der HIOKI VT1005 deutliche Leistungsvorteile. Die meisten Differenztastköpfe bieten eine Amplitudengenauigkeit von etwa 2 % und geben typischerweise keine Phasengenauigkeit an. Diese Eigenschaften machen sie für präzise Leistungsmessungen ungeeignet, insbesondere in Systemen, die Pulsweitenmodulation (PWM) verwenden, wie z. B. Hochspannungs-DC/DC-Wandler und Traktionsumrichter. Der VT1005 wurde für hochgenaue AC/DC-Spannungsmessungen mit gut definierten Phasen- und Amplitudenspezifikationen entwickelt und ist somit die richtige Wahl für solche anspruchsvollen Anwendungen.
Die passive Architektur des VT1005 eliminiert Probleme, die üblicherweise mit aktiven Differenztastköpfen verbunden sind, wie z. B. Messkreisbelastung, thermische Drift und aktives Schaltungsrauschen. Dies führt zu saubereren Signalen, höherer Messgenauigkeit und Langzeitstabilität, selbst bei höheren Frequenzen.
Der VT1005 verfügt außerdem über eine hohe Gleichtaktunterdrückung von 80 dB bei 100 kHz, wodurch die Messintegrität auch in elektromagnetisch gestörten Umgebungen wie Inverter-Testständen oder industriellen Stromversorgungssystemen erhalten bleibt.
Dank seiner Genauigkeit, seines Frequenzgangs und seiner Störfestigkeit ist der VT1005 ein unverzichtbares Werkzeug zur Messung von Verlusten in Hochspannungstransformatoren und Induktivitäten, zur Bewertung der Effizienz von SiC/GaN-basierten Leistungselektronik und zur Qualifizierung von drahtlosen Energieübertragungssystemen (WPT).
