Einkanal-CAN/CAN-FD-Schnittstelle zur berührungslosen Signalerfassung
CAN/CAN-FD-Schnittstelle für SP7001 Sensoren und SP9200 Schraub- oder SP9250 Klemmproben, 125 kbit/s bis 3 Mbit/s, Vector-kompatibler D-Sub-Ausgang, Stromversorgung über USB Typ-C

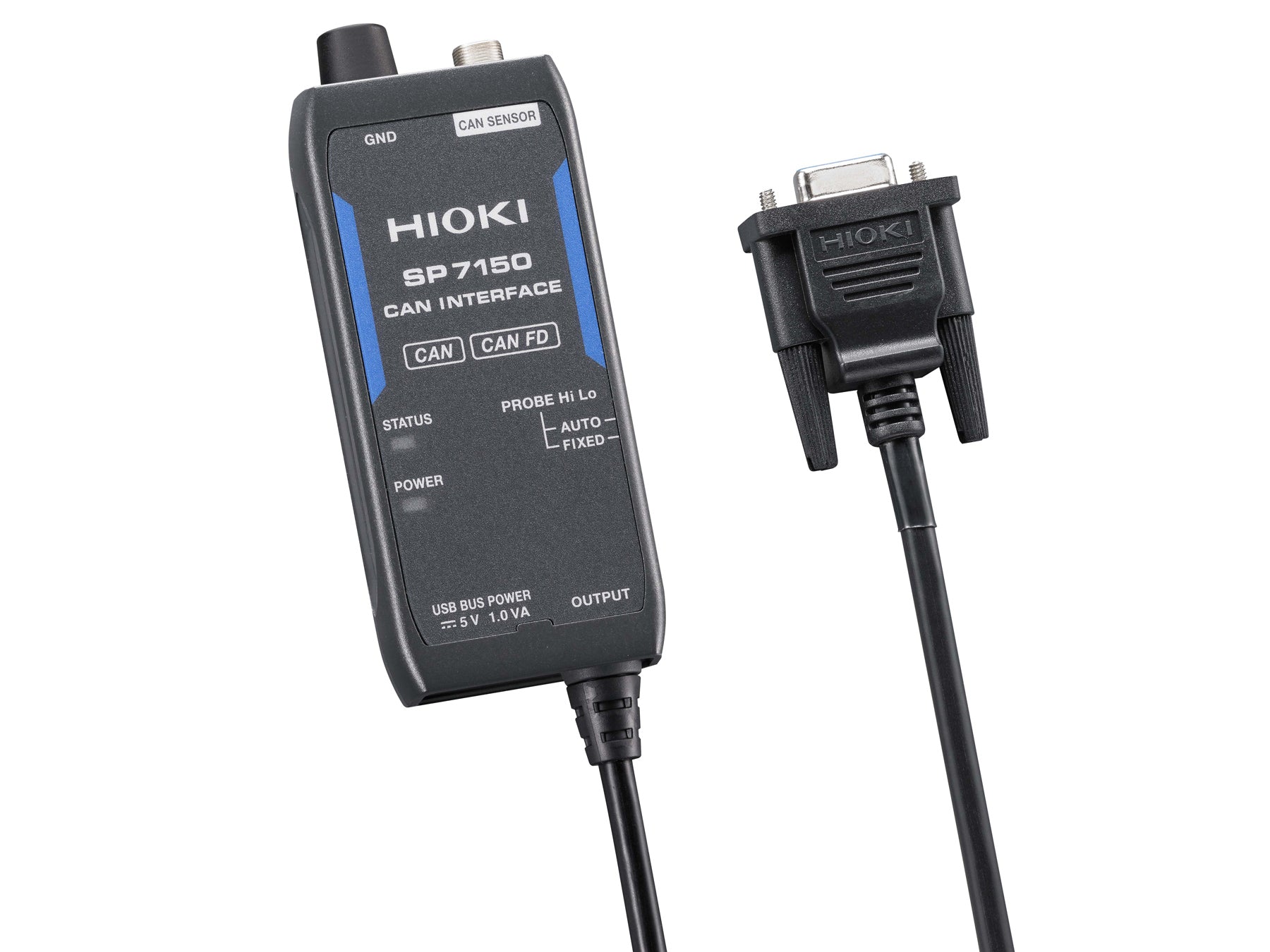

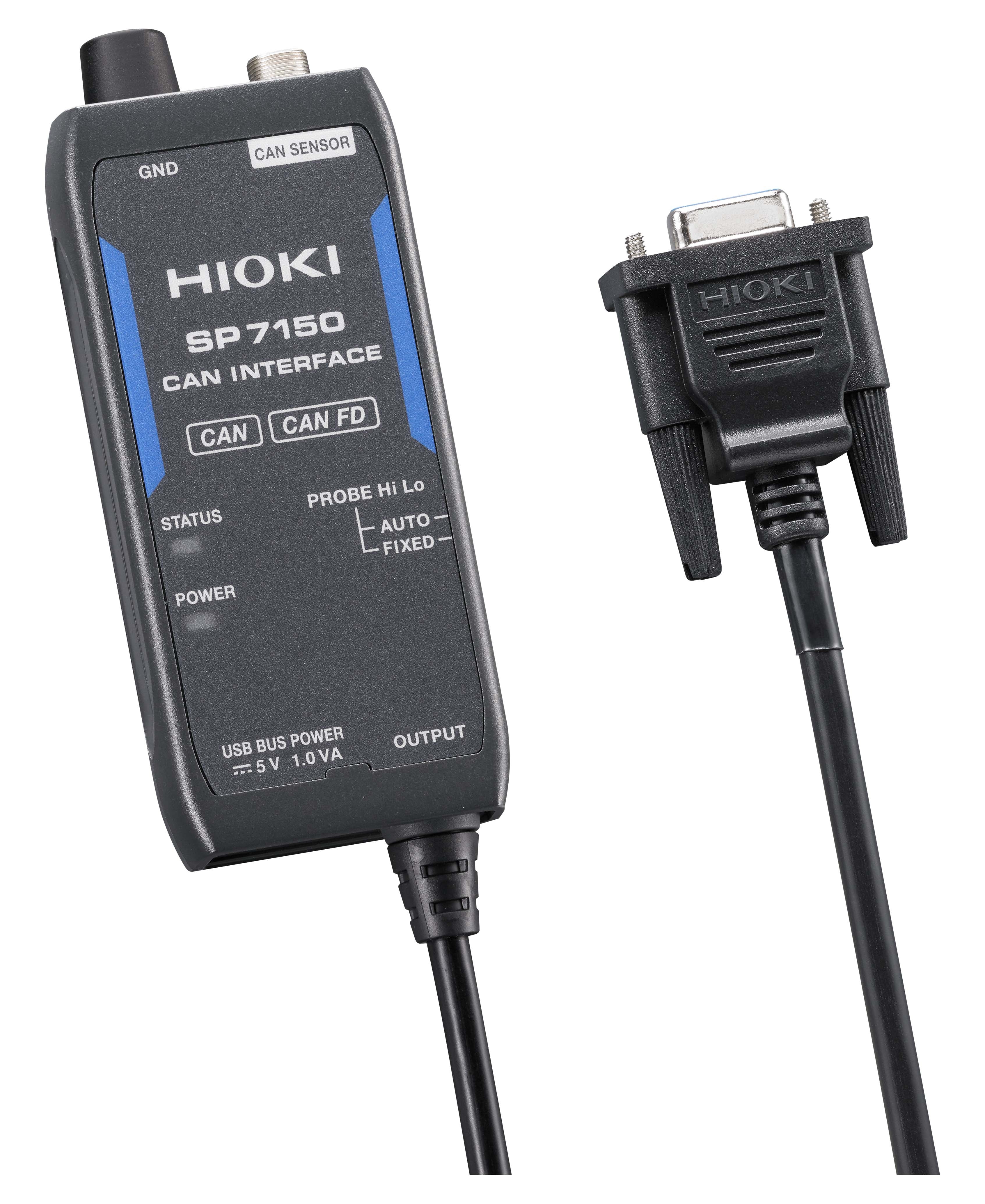

Die HIOKI SP7150 CAN-Schnittstelle ist für die Verwendung mit dem berührungslosen CAN FD-Sensor SP7001 und den Schraub- (SP9200) oder Klemmproben (SP9250) ausgelegt, um CAN- oder CAN-FD-Signale, die durch die Kabelisolierung erfasst wurden, zu rekonstruieren und auszugeben. Sie ermöglicht die Analyse eines CAN-Busses und wird über die USB Typ-C-Schnittstelle von einer externen USB-Stromquelle versorgt, sodass keine dedizierte Gleichstromversorgung erforderlich ist.

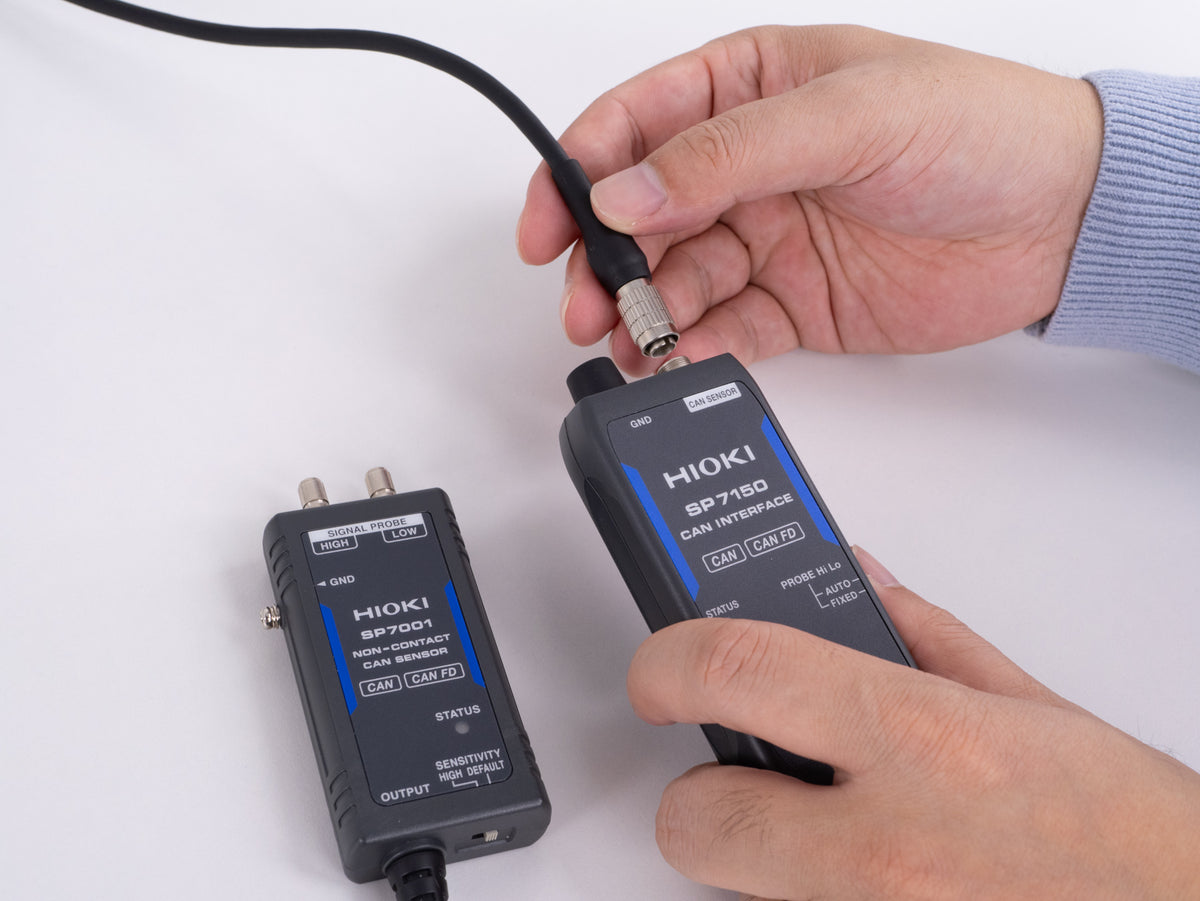

Der SP7150 empfängt das vom SP7001-Sensor erfasste Differenzsignal und reproduziert ein sauberes, protokollgenaues CAN-Signal, das direkt an Vector Informatik-Schnittstellen oder an HIOKI-Geräte wie den PW4001 Power Analyzer angeschlossen werden kann. Mit Unterstützung von Kommunikationsgeschwindigkeiten von 125 kbit/s bis 3 Mbit/s gewährleistet er eine zuverlässige Signalrekonstruktion auch bei Hochgeschwindigkeits-CAN-FD-Anwendungen. Die Schnittstelle verfügt außerdem über eine automatische Polaritätserkennung, die die korrekte Signalausrichtung automatisch erkennt, vertauschte Anschlüsse verhindert und die Einrichtung vereinfacht.

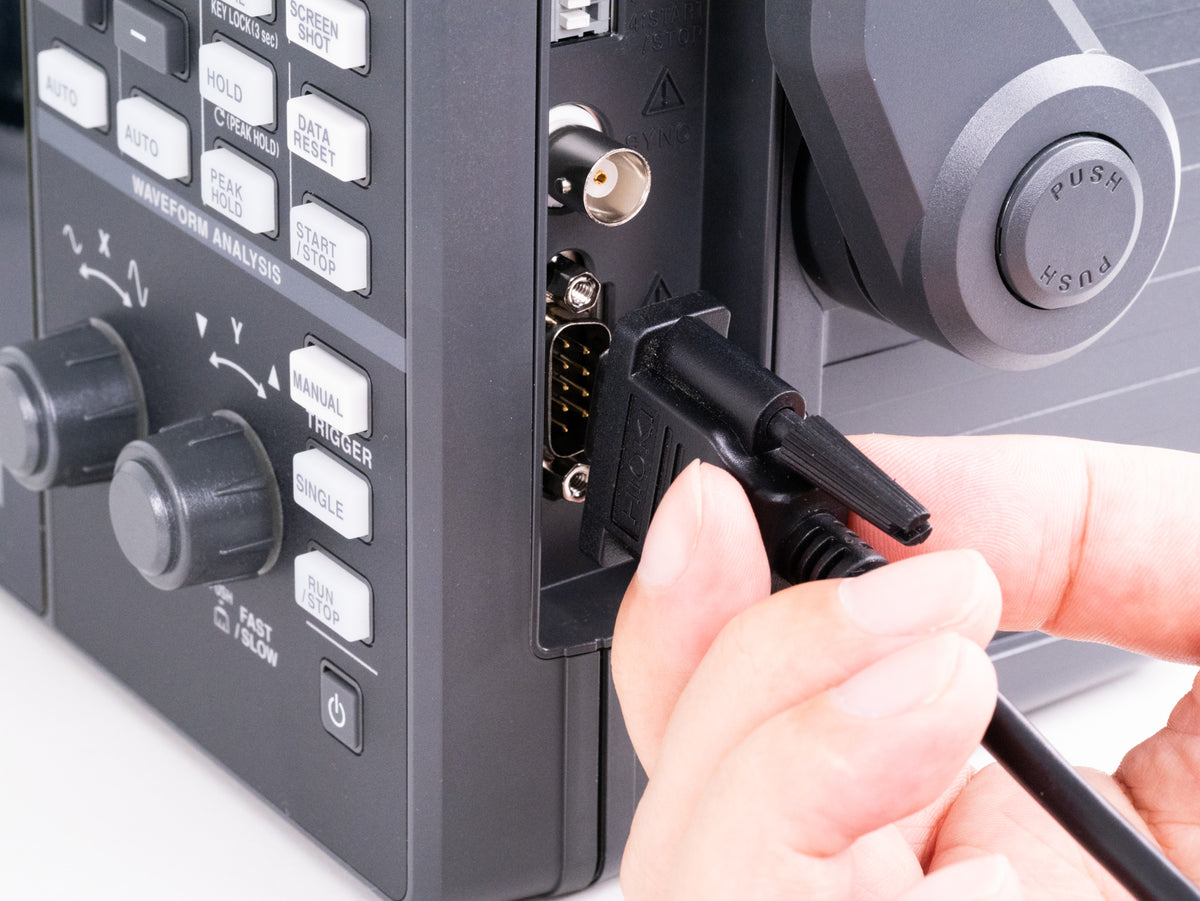

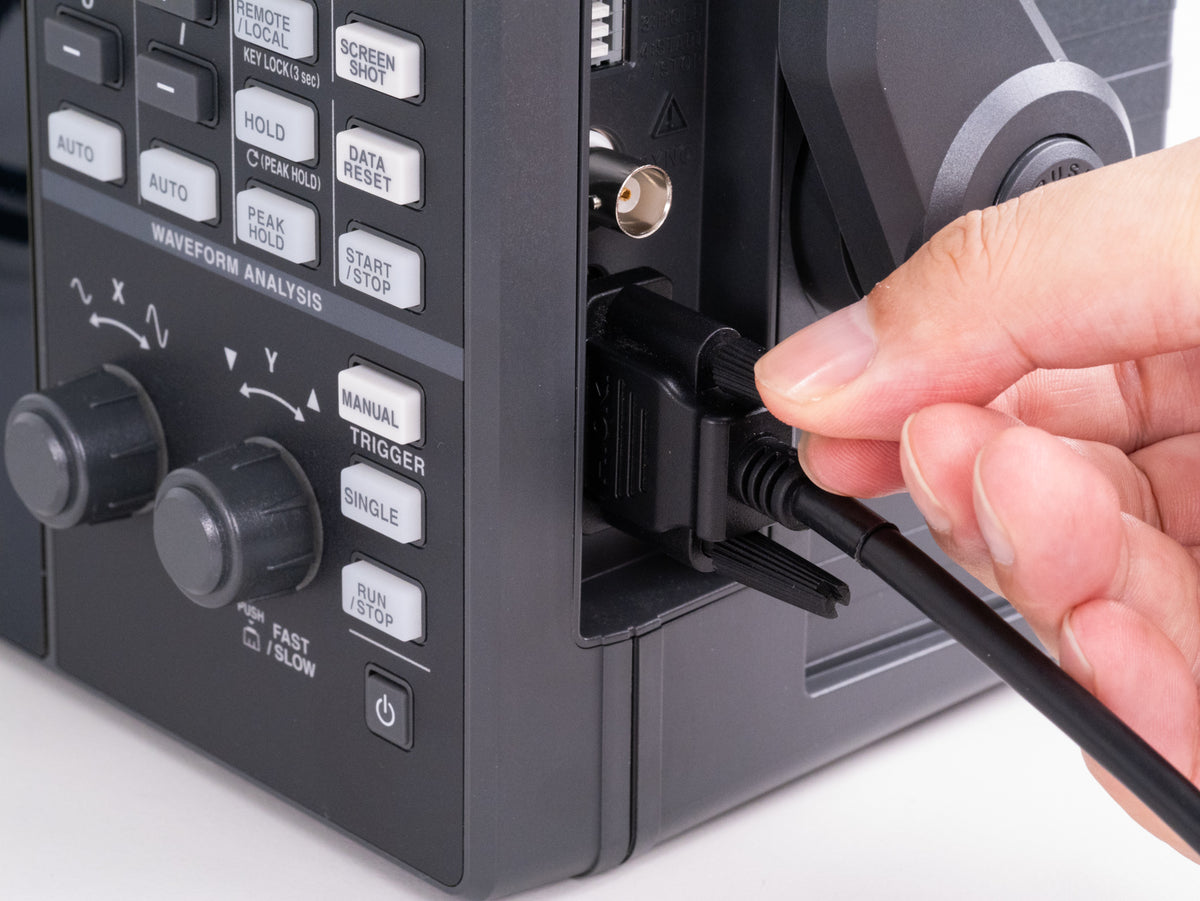

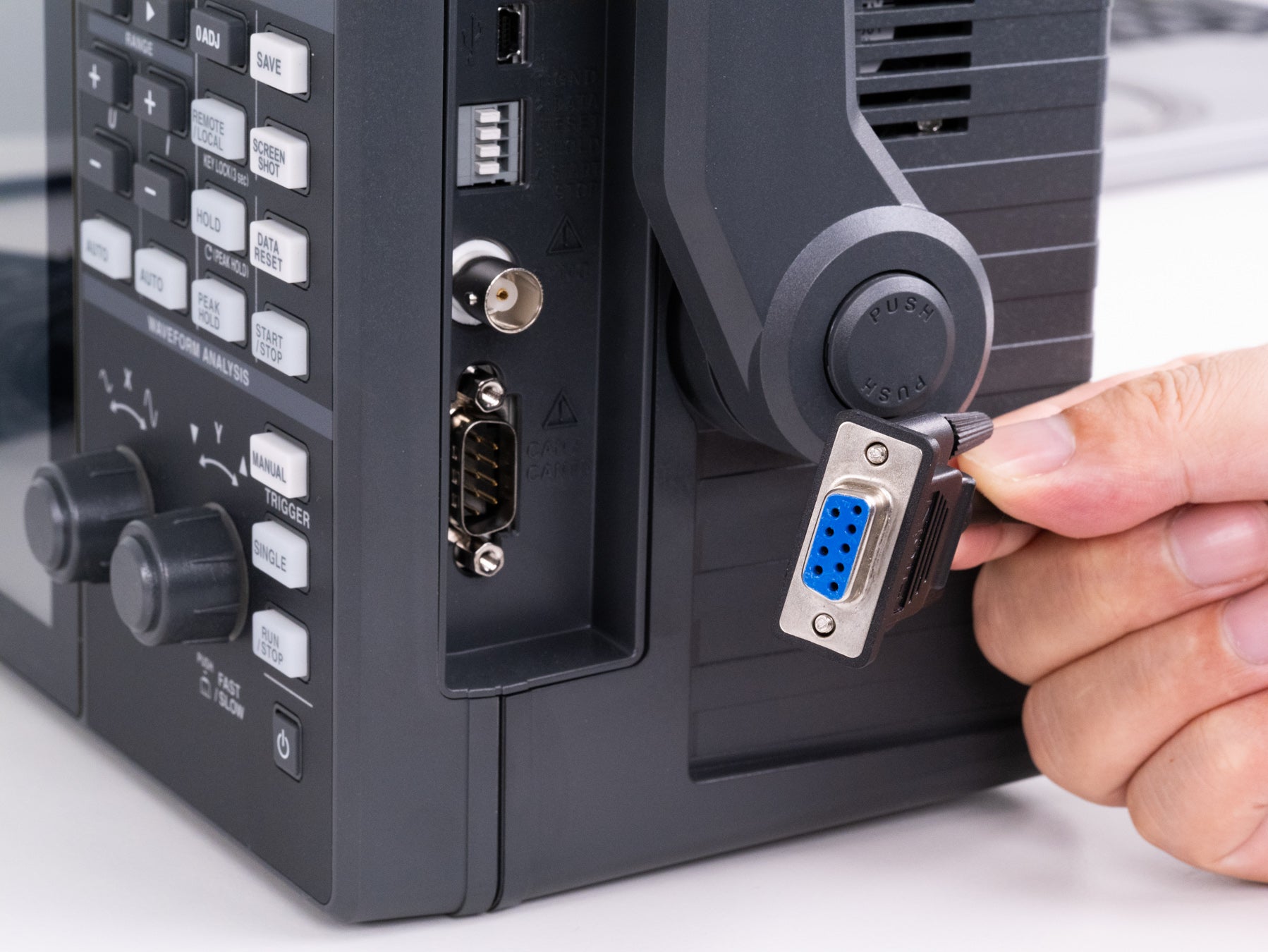

Kompakt und leicht ist der SP7150 ideal für den mobilen oder Tischgebrauch, wo eine schnelle Installation und USB-Stromversorgung bevorzugt werden. Der D-Sub 9-polige Buchsenstecker entspricht der Vector-kompatiblen Pinbelegung und ermöglicht den direkten Anschluss an CAN-Analysewerkzeuge oder an den PW4001 ohne zusätzliche Adapter.

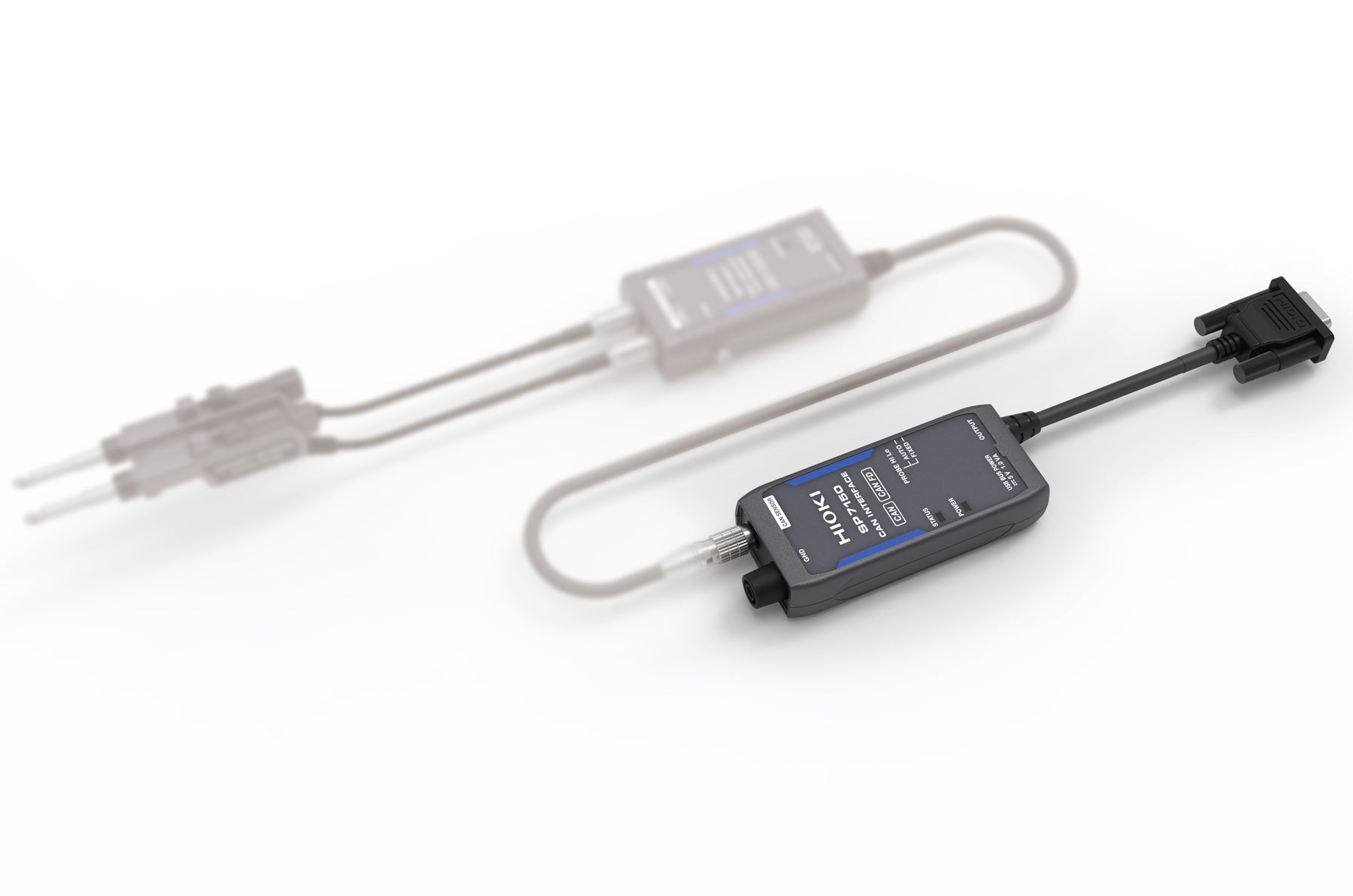

Der SP7150 ist auch im SP7001-95 CAN-Sensorset enthalten und kann mit SP7001-Sensoren und SP9200- oder SP9250-Sonden kombiniert werden, um kundenspezifische Messkonfigurationen aufzubauen. Zur Interpretation oder Dekodierung von CAN-Daten ist eine DBC-Datei (Database Container) erforderlich, die die Identifier und Skalierungsparameter der Zielsignale enthält.
• SP7150 CAN-Schnittstelle
• L9510 USB-Kabel
• GND-Verbindungskabel (1,5 m)
• Krokodilklemme
• Kurzanleitung
• Betriebshinweise
• SP7100 CAN-Schnittstelle 2CH
• SP7001 CAN FD-Sensor
• SP9200 Schraubtyp-Signalsonden
• SP9250 Klemmtyp-Signalsonden
• SP7001-90 CAN-Sensorset
• SP7001-95 CAN-Sensorset
• Z1008 Netzteil
• C1013 Tragetasche
• PW4001 Power Analyzer
