Präzisionsmessgerät für Gleichstromwiderstand, 13 Bereiche von 1 mΩ bis 1200 MΩ
Hochpräzises Gleichstrom-Widerstandsmessgerät, 13 Bereiche von 1 mΩ bis 1200 MΩ, Grundgenauigkeit 0,045 %, 1 nΩ Auflösung, 6 1/2-stellige Anzeige, kompatibel mit den Multiplexer-Systemen SW1001 / SW1002, fernsteuerbar über LAN, RS-232C, USB
• Widerstandsbereiche: 1 mΩ bis 1200 MΩ (13 Bereiche)
• Grundgenauigkeit: 0,045 % Anzeigewert ± 0,010 % des Endwerts (1 mΩ Bereich)
• Auflösung: 1 nΩ (1 mΩ Bereich)
• Messzeit: 2,3 ms (10 Ω Bereich, schneller Modus)
• Kompatibel mit HIOKI SW1001 / SW1002 Multiplexer-Systemen
• Überprüfung des Widerstands von Stromschienen und Schweißverbindungen in Batteriemodulen
• Messung des Wicklungswiderstands in Motoren und Transformatoren
• Prüfung der Verbindungsqualität von EV-Ladeanschlüssen
• Messung des Leitungswiderstands auf Leiterplatten
• Gleichstrom-Widerstandsbewertung von Hochstromkomponenten

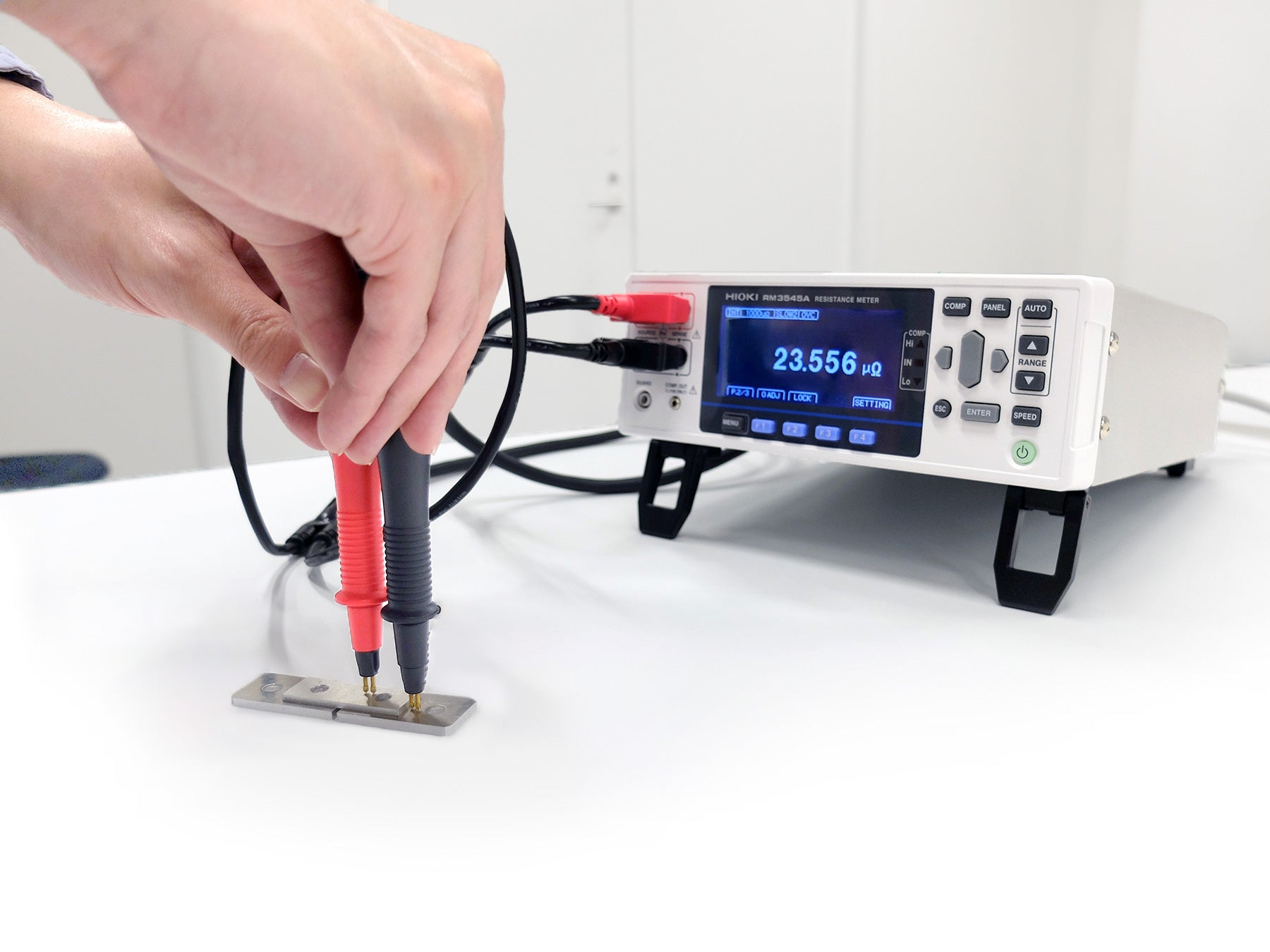

Das Widerstandsmessgerät RM3545A-1 ermöglicht hochpräzise Gleichstrom-Widerstandsmessungen an Komponenten und Baugruppen, bei denen bereits geringste Widerstandsabweichungen die Leistung oder Sicherheit beeinflussen können. Es bietet 13 Widerstandsbereiche von 1 mΩ bis 1200 MΩ und einen maximalen Prüfstrom von 1 A, wodurch stabile und genaue Ergebnisse für eine Vielzahl von Komponenten erzielt werden.
Mit einem 6 1/2-stelligen Display, einer Auflösung von 1 nΩ und einer Grundgenauigkeit von ±0,045 % Anzeigewert ± 0,010 % des Endwerts liefert das RM3545A-1 sofortige, hochpräzise Messungen ohne Aufwärmzeit oder manuelle Nullpunktjustierung. Messzeiten von nur 2,3 ms unterstützen Tests mit hohem Durchsatz und kurze Zykluszeiten, was besonders vorteilhaft ist, wenn das Gerät in automatisierte Prüfsysteme oder Fertigungslinien integriert wird.
Das Gerät eignet sich für Produktions- und Inspektionsumgebungen sowie für den Einsatz in Laboren. Es wird zur Überprüfung des Widerstands von Stromschienen und Schweißverbindungen in Batteriemodulen, zur Messung des Wicklungswiderstands in Motoren und Transformatoren, zur Überprüfung der Verbindungsqualität von EV-Ladesystemen, zur Bewertung des Leitungswiderstands auf Leiterplatten und zur Messung des Gleichstromwiderstands von Hochstromkomponenten wie Sicherungen oder Shunt-Widerständen eingesetzt. Die Kontaktprüffunktion überprüft den ordnungsgemäßen Sonden-Kontakt und reduziert Fehler, die durch schlechte Verbindungen verursacht werden.
Um konsistente Messergebnisse unter schwankenden Temperaturbedingungen zu gewährleisten, verfügt das RM3545A-1 über eine Temperaturkompensationsfunktion (TC), die die Messwerte automatisch auf eine bestimmte Referenztemperatur bezieht. Diese Funktion korrigiert den Einfluss von Materialeigenschaften wie dem Temperaturkoeffizienten von Kupferleitern, der etwa 0,4 % pro °C beträgt und Widerstandswerte temperaturabhängig macht. Die Temperatur kann mit dem mitgelieferten Z2001-Sensor oder einem kompatiblen externen Thermometer mit Analogausgang gemessen werden. Diese Korrektur gewährleistet konsistente Bewertungskriterien zwischen Produktion und Endkontrolle und ermöglicht eine präzise Qualitätskontrolle, beispielsweise bei der Messung von Wicklungswiderständen.
Wenn Temperaturunterschiede an Übergängen zwischen verschiedenen Metallen, wie Messleitungen, Sonden und dem Prüfling (DUT), auftreten, entstehen thermoelektrische Spannungen. Diese Spannungen können Messungen bei niedrigen Widerständen verfälschen. Da Temperaturunterschiede nicht vollständig eliminiert werden können, verbessert die Offset-Spannungskompensationsfunktion (OVC) die Stabilität, indem sie Strom in beide Richtungen anlegt und die Ergebnisse mittelt.

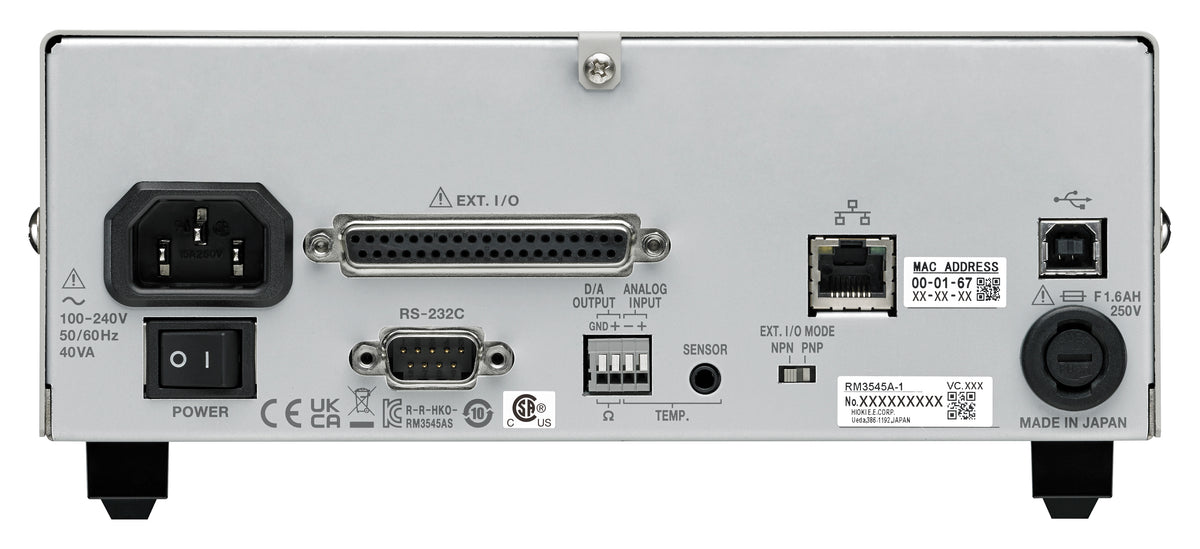

Das RM3545A-1 bietet einen vollständigen Satz von Schnittstellen für die Integration in automatisierte Prüfsysteme und Produktionsumgebungen. Die Standardkonnektivität umfasst LAN, USB und RS-232C für die direkte Kommunikation mit PCs und Controllern, während der EXT I/O-Port externe Auslösung und Gut-/Schlecht-Steuerung ermöglicht. Ein D/A-Ausgang (0 V bis 1,5 V DC) liefert eine analoge Spannungsausgabe für Überwachungs- oder Steuerungszwecke. Die Befehlsmonitor-Funktion zeigt Kommunikationsbefehle und -antworten am unteren Rand des Gerätebildschirms an, was die Fehlerbehebung bei der Systemintegration vereinfacht und die Einrichtungszeit verkürzt.

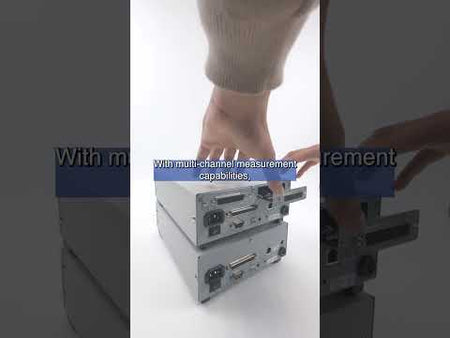

In Kombination mit dem SW1002 Multiplexer-System kann das RM3545A-1 auf bis zu 132 Kanäle erweitert werden und ermöglicht automatisierte Serienmessungen an mehreren Prüflingen oder Messpunkten nach einmaliger Einrichtung. Alternativ bietet das RM3545A-2 eine integrierte Multiplexer-Funktionalität und kann mit bis zu zwei Z3003 Multiplexer-Einheiten bestückt werden, wodurch Messungen an bis zu 20 Prüflingen im 4-Leiter-Modus innerhalb eines einzigen Geräts möglich sind.
• RM3545A-1 Widerstandsmessgerät
• Netzkabel
• Z2001 Temperatursensor
• EXT I/O Stecker
• EXT. I/O Steckerabdeckung
• Ersatzsicherung (F1.6AH 250 V)
• Kurzanleitung
• Bedienungshinweise
• Bedienungsanleitung
• RM3545A-2 Widerstandsmessgerät
• RM3544 Widerstandsmessgerät
• RM3544-01 Widerstandsmessgerät
• SW1001 Multiplexer-System
• SW1002 Multiplexer-System
• L2100 Stiftmessleitung
• L2101 Klemmenmessleitung
• L2102 Stiftmessleitung
• L2103 Stiftmessleitung
• L2104 4-Terminal Messleitung
• EU3545A Rackmount-Kit
• L2105 LED-Komparatoraufsatz
• Z2001 Temperatursensor
• Z5038 Nullabgleichplatine
• L1002 USB-Kabel
• L9637 RS-232C Kabel
• 9642 LAN-Kabel
