Modularer 8-Kanal-Hochpräzisions-Leistungsanalysator
Modularer Hochpräzisions-Leistungsanalysator, bis zu 8 Kanäle, ±0,03% Grundgenauigkeit, 15 MHz Abtastrate, 18-Bit A/D-Wandlung, automatische Phasenkorrektur für HIOKI-Stromsensoren, 1 ms Datenaktualisierungsrate, CMRR 110 dB @ 100 kHz.
• Grundlegende Leistungsgenauigkeit ±0,03%

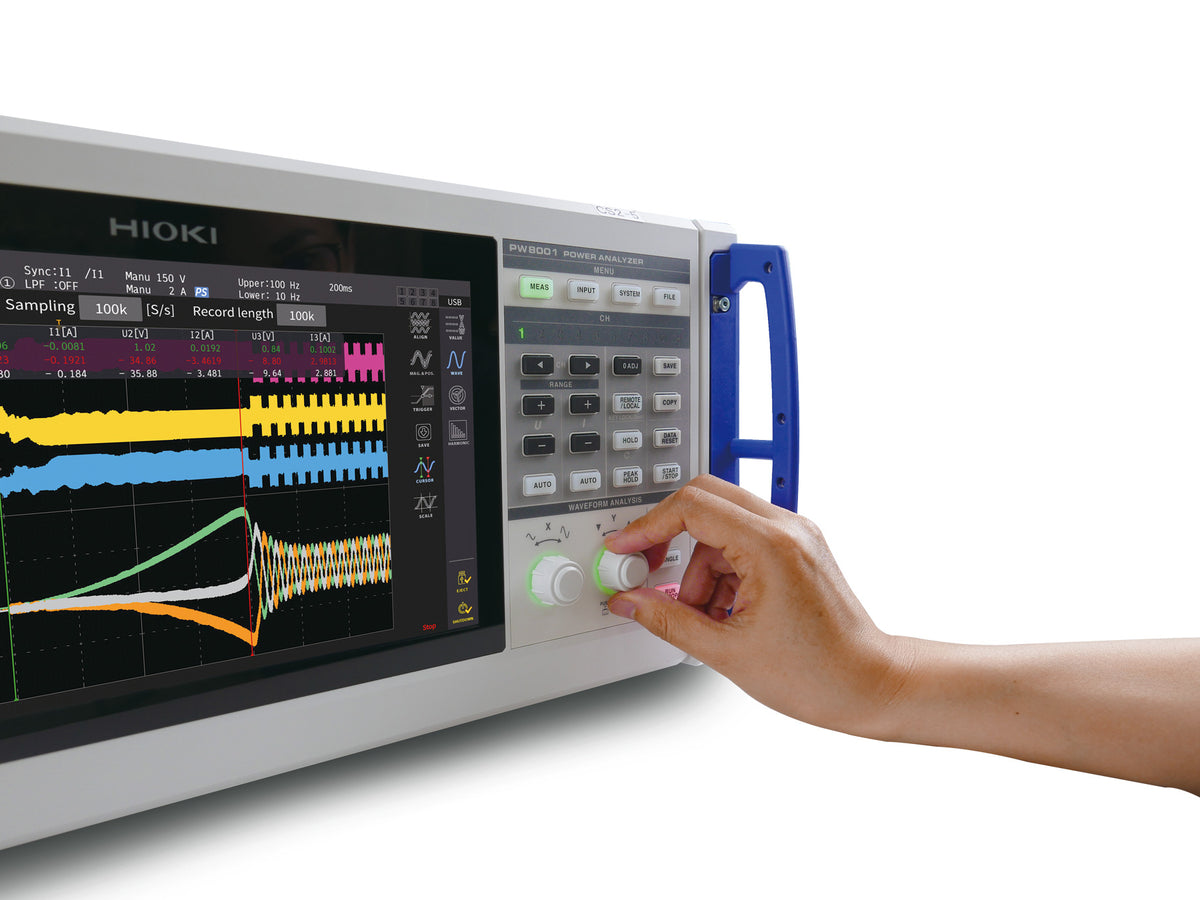

• 8 Leistungskanäle kombiniert mit Motoranalyse
• Exzellente Rauschimmunität von 110 dB @ 100 kHz
• 5 MHz Frequenzmessband für Leistung
• Stabile und genaue Messung mit 1 ms Datenaktualisierungsrate
• 8 Leistungskanäle in Kombination mit Motoranalyse für die Analyse von dualen Antriebssträngen
• Einzigartiger Leistungsbereich mit 2 A bis 2 kA hochgenauen HIOKI-Stromsensoren
• Plug & Play Konnektivität mit HIOKI-Stromsensoren
• Automatische Phasenkorrektur sichert genaue Hochfrequenz-Leistungsmessung
• Visualisierung von Hochfrequenzverlusten mit der Leistungsspektrum-Analysefunktion
• Forschung, Entwicklung und Produktionsprüfung von hocheffizienten Leistungswandlern und Wechselrichtern
• Verlustmessung von Transformatoren und anderen induktiven Komponenten unter Last
• Motoreffizienzmessung

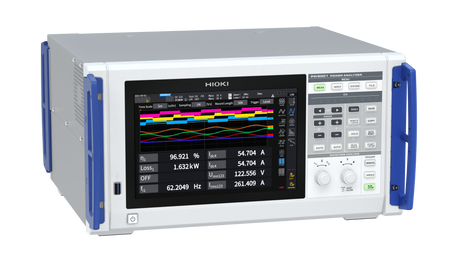

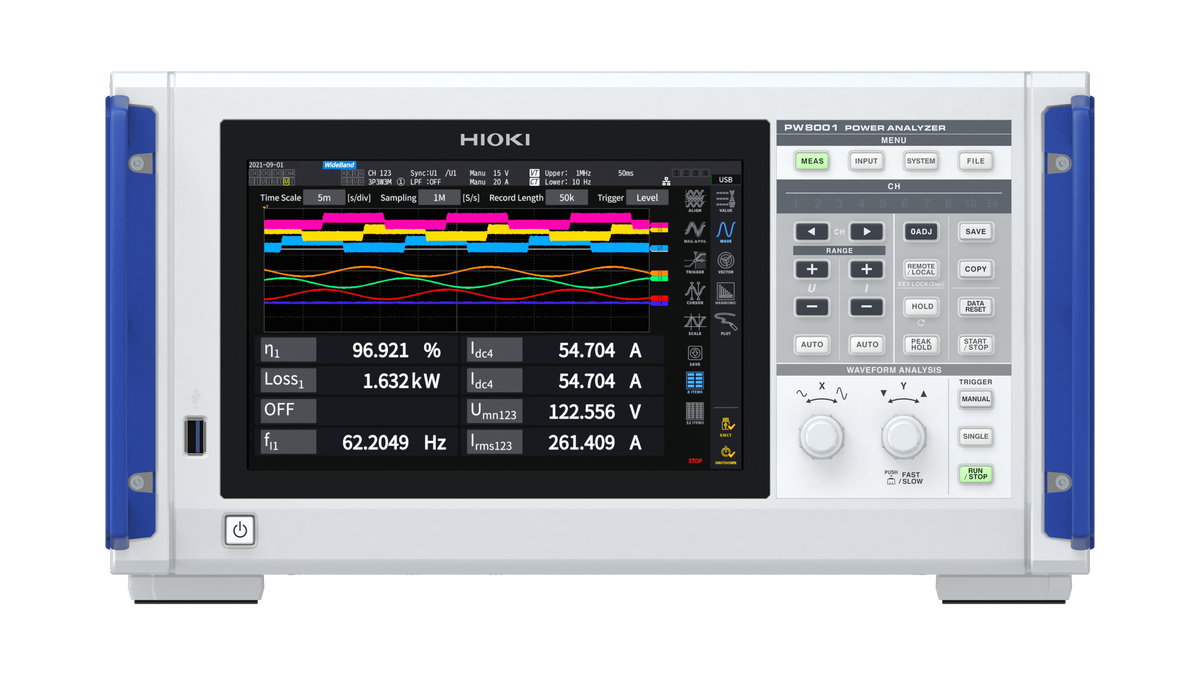

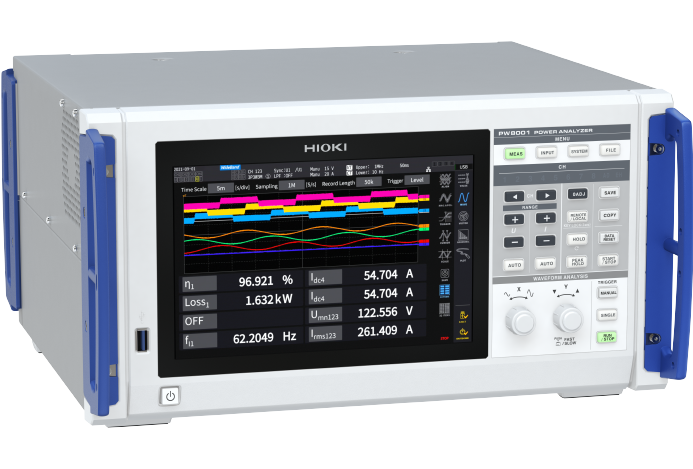

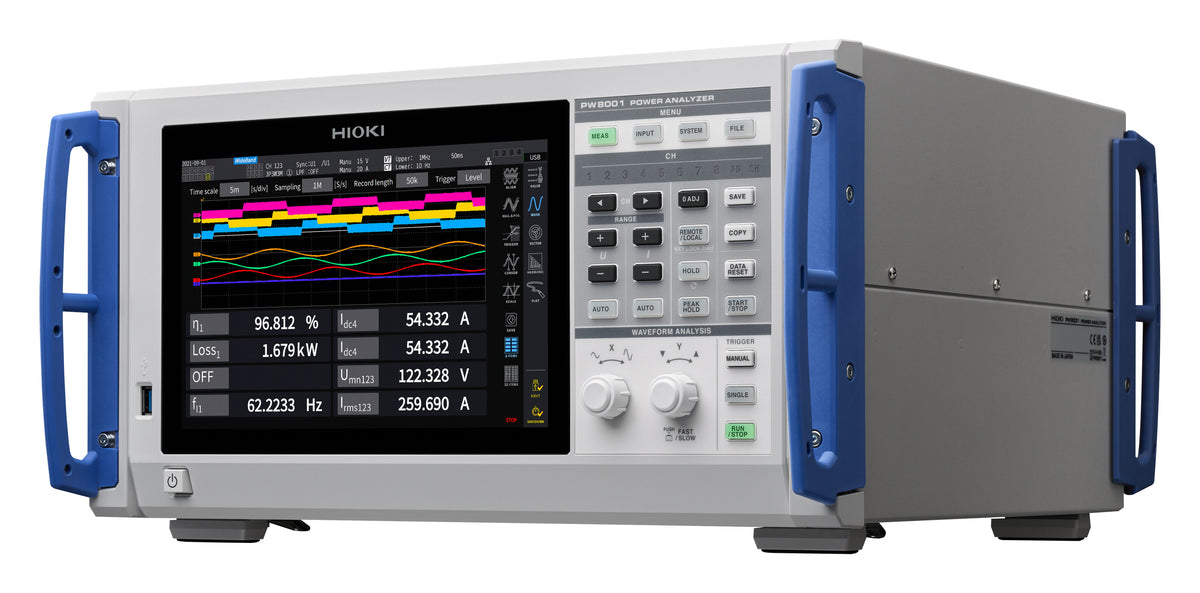

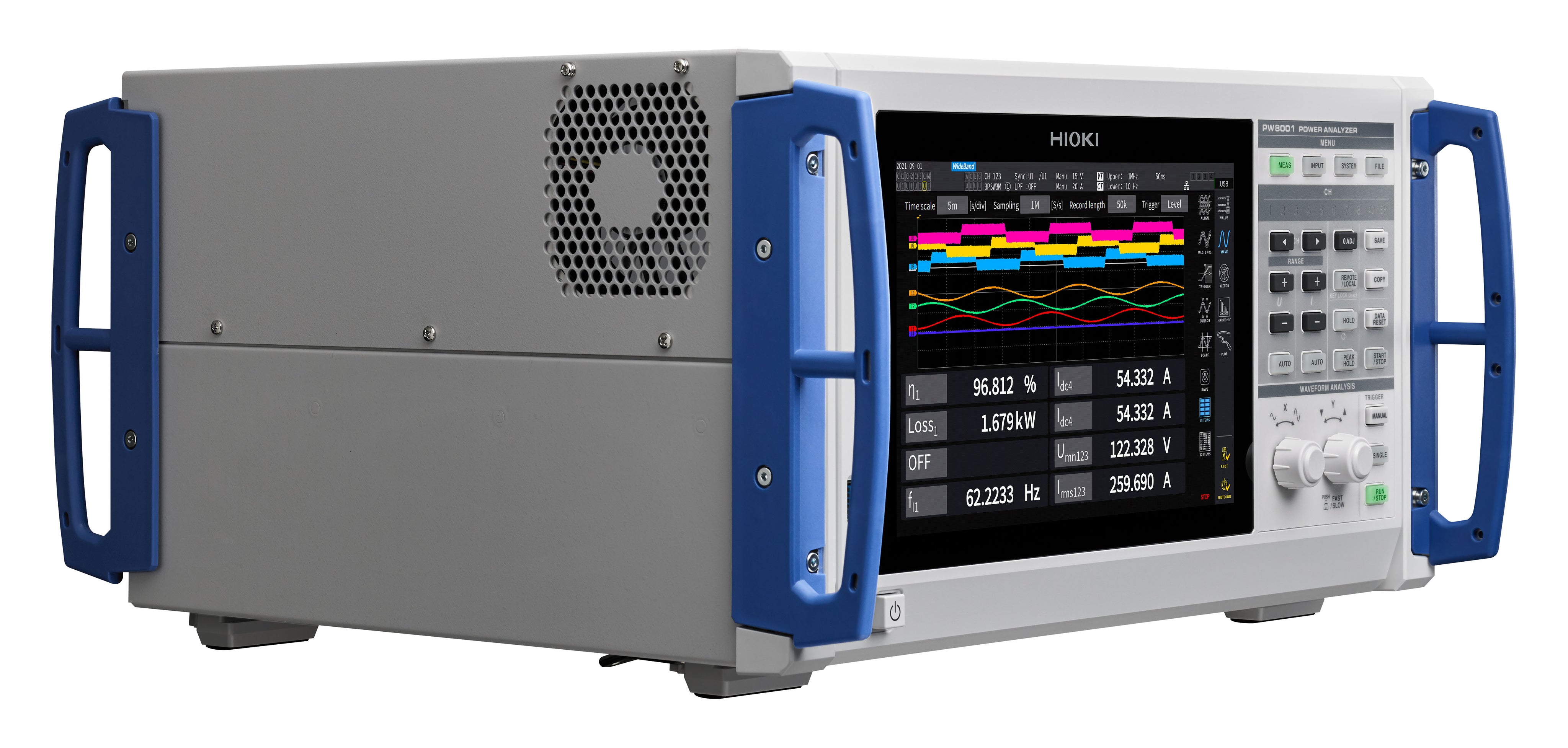

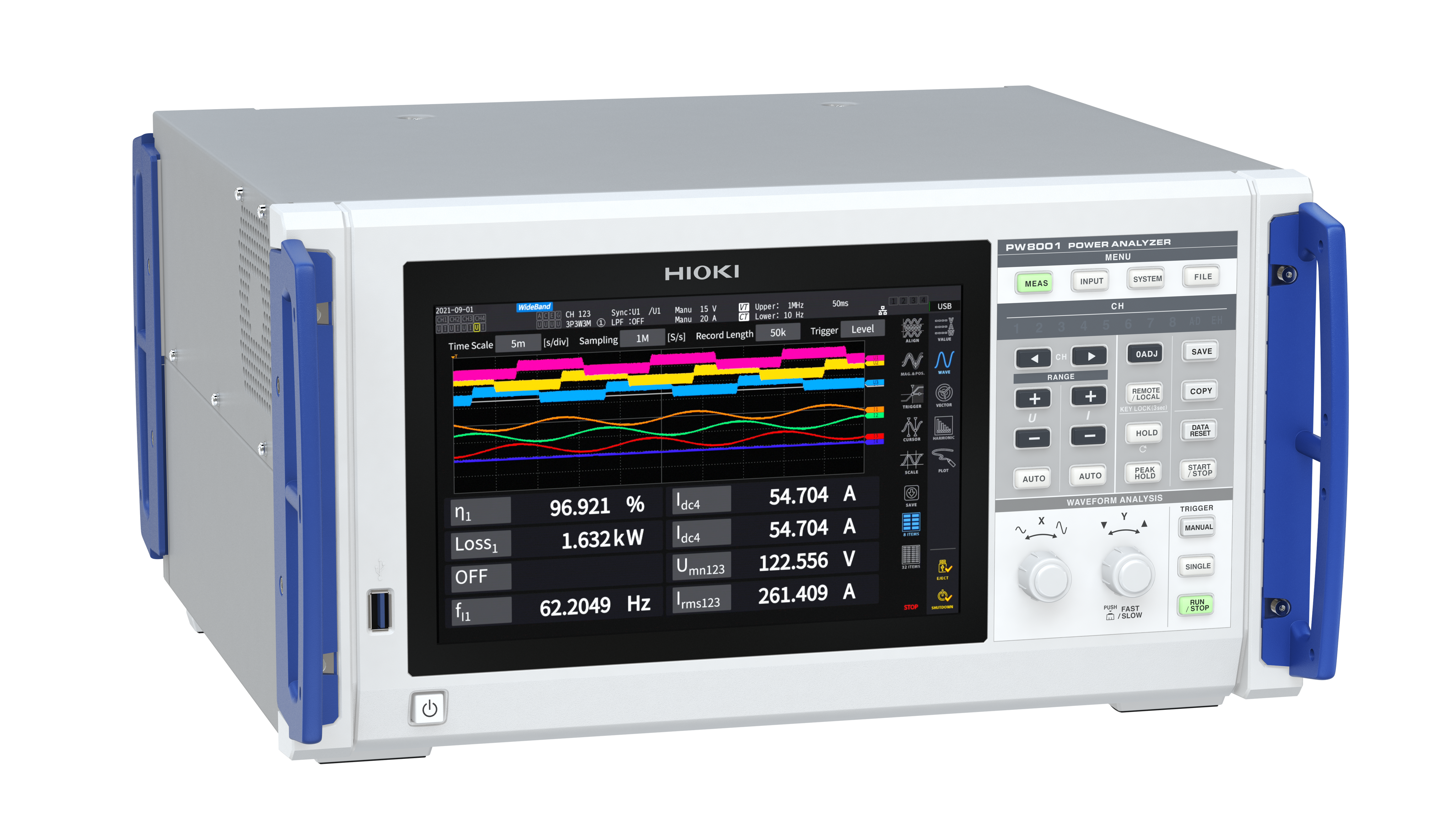

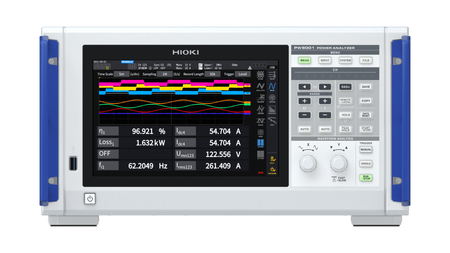

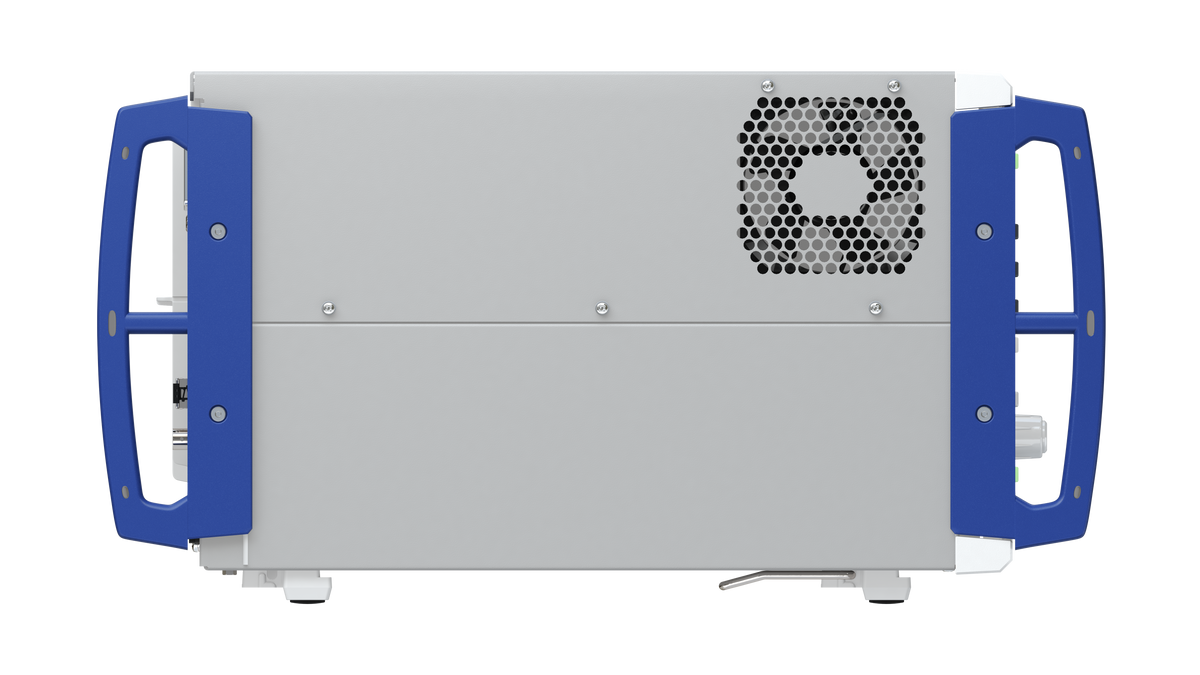

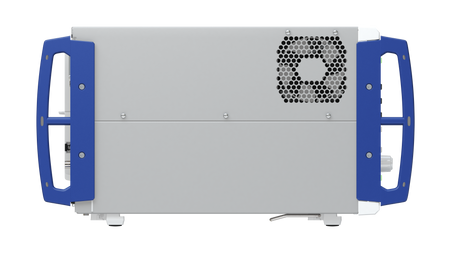

Der HIOKI PW8001 Leistungsanalysator ist ein hochmodernes Messgerät, das für anspruchsvollste Leistungsanalyseaufgaben entwickelt wurde und präzise Messergebnisse bei der Bewertung der Effizienz der neuesten hochgenauen elektrischen Geräte und Systeme liefert. Der PW8001 verfügt über acht Steckplätze für Leistungseingangsmodule, die alle in Kombination mit der Motoranalysefunktion verwendet werden können.

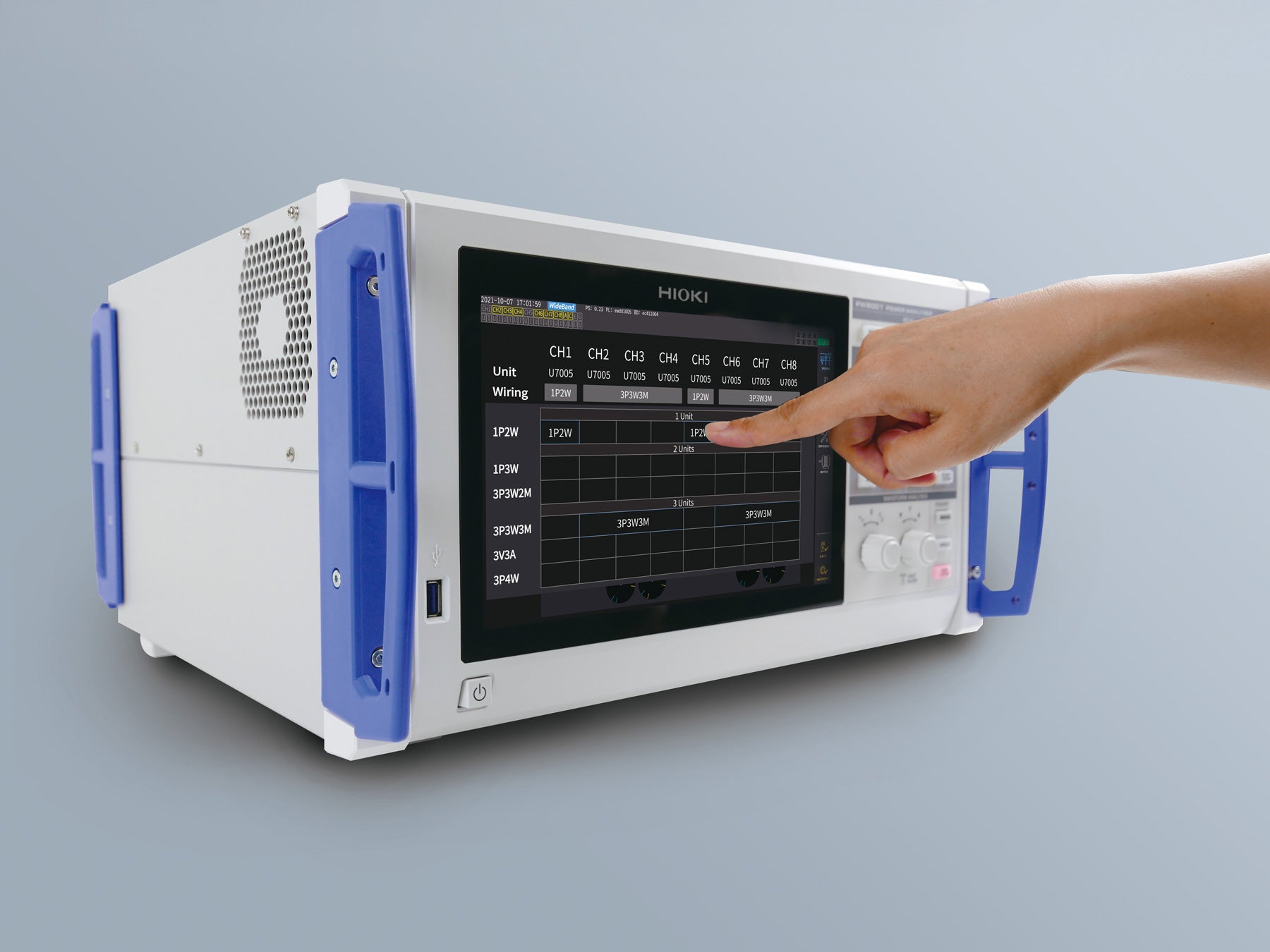

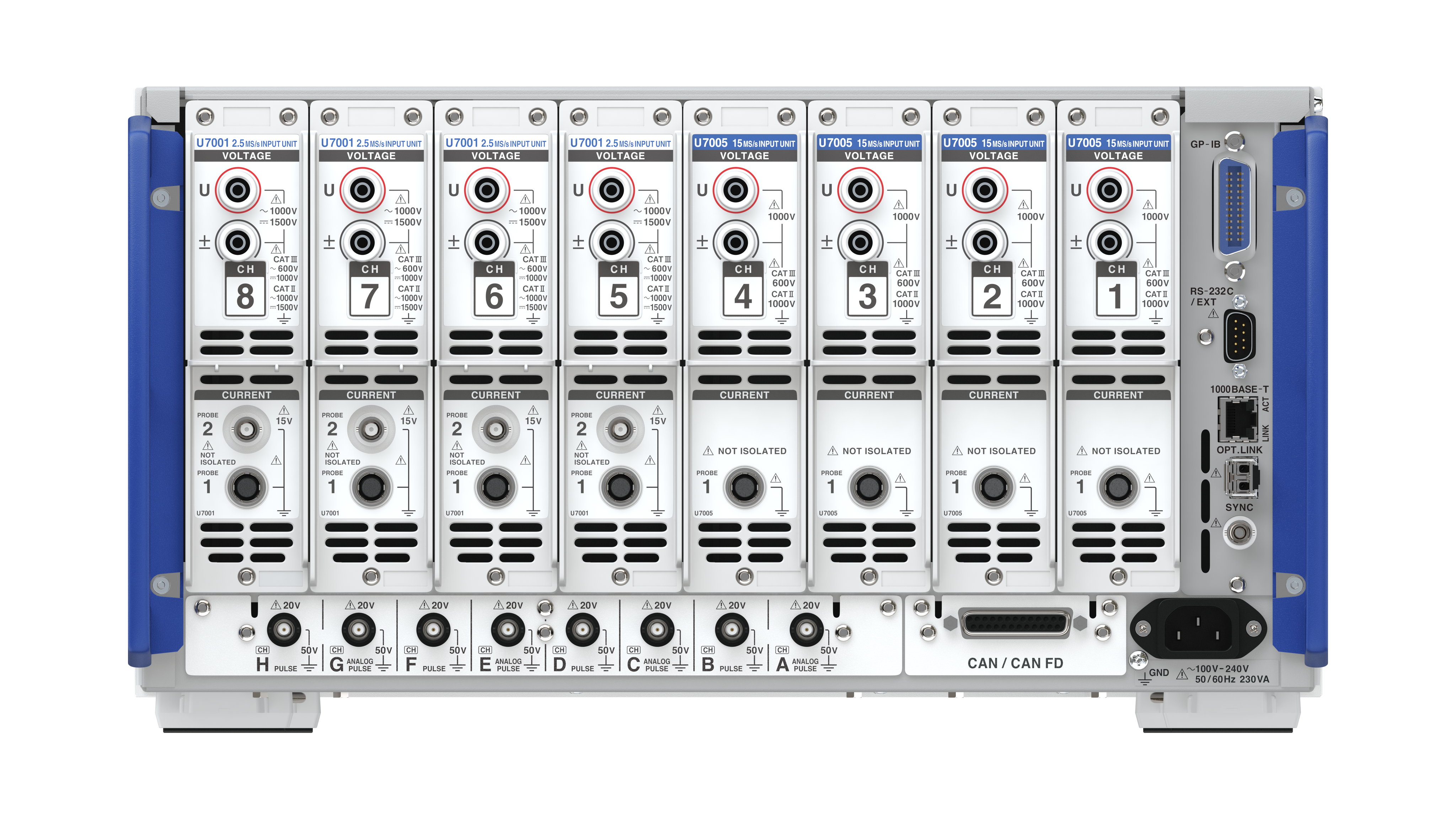

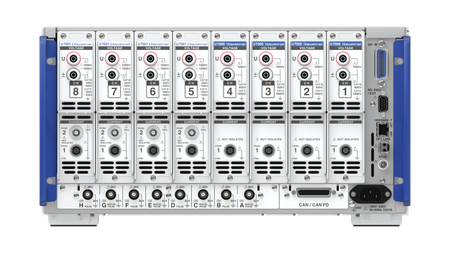

Für die Konfiguration des PW8001 stehen zwei Arten von Eingangsmodulen zur Verfügung, die je nach Anwendungsanforderungen frei in einem Gerät kombiniert werden können.
Das U7005 High Bandwidth Input Unit bietet höchste Präzision mit einer Grundgenauigkeit von ±0,03%, einer Abtastfrequenz von 15 MHz, einer 18-Bit-A/D-Wandlung und einer maximalen Eingangsspannung von 1000 VAC. Es eignet sich für Anwendungen wie Effizienzmessungen von SiC- und GaN-basierten Inverter-Motorantrieben und präzise Induktor-Verlustmessungen unter Last.
Eine ausgezeichnete Störfestigkeit von 110 dB bei 100 kHz gewährleistet genaue und stabile Ergebnisse selbst in der Nähe von hochfrequenten Leistungsschalt-Halbleitern.
Für Hochspannungsanwendungen bietet das U7001 Eingangsmodul eine Grundgenauigkeit von ±0,07%, eine maximale Eingangsspannung von 1500 VDC, eine Abtastfrequenz von 2,5 MHz, eine 16-Bit-A/D-Wandlung und eine maximale Spannung gegen Erde von 1500 VDC CAT II. Es eignet sich für Anwendungen, die eine geringere Bandbreite erfordern, wie z.B. die Effizienzprüfung von Industriemotorantrieben mit IGBTs, Windturbinen und PV-Leistungswandlern.

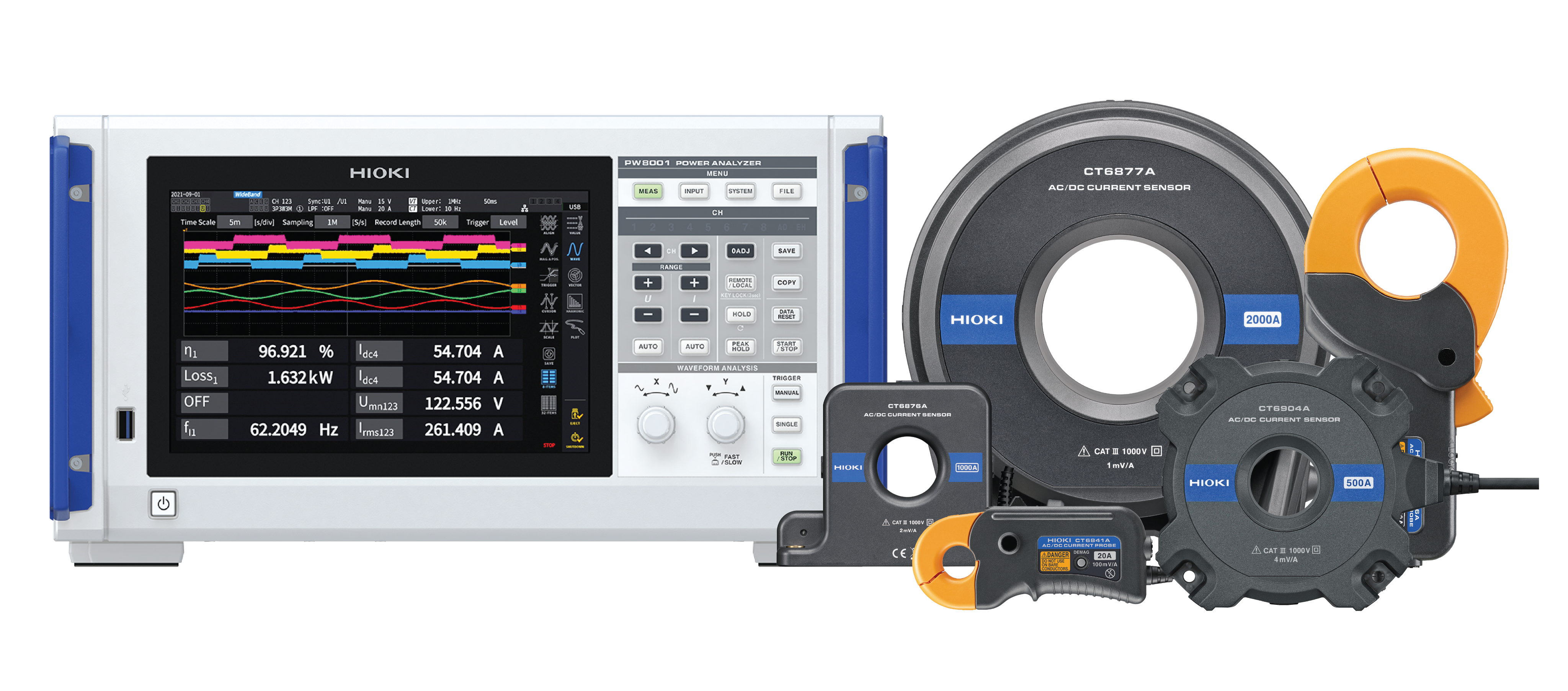

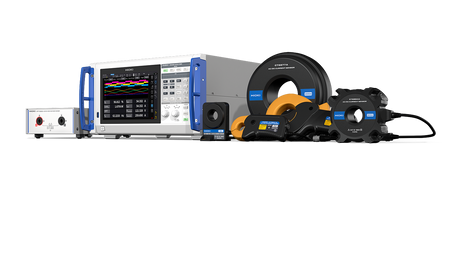

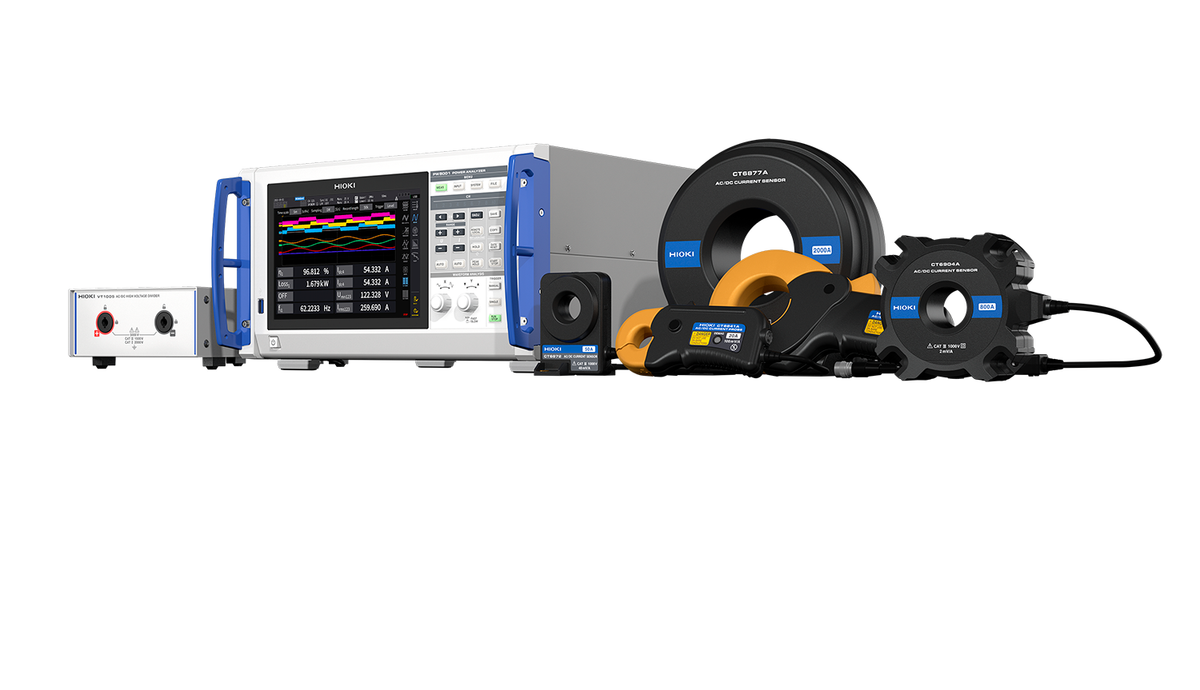

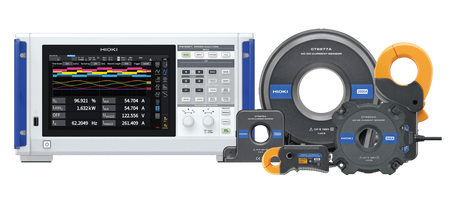

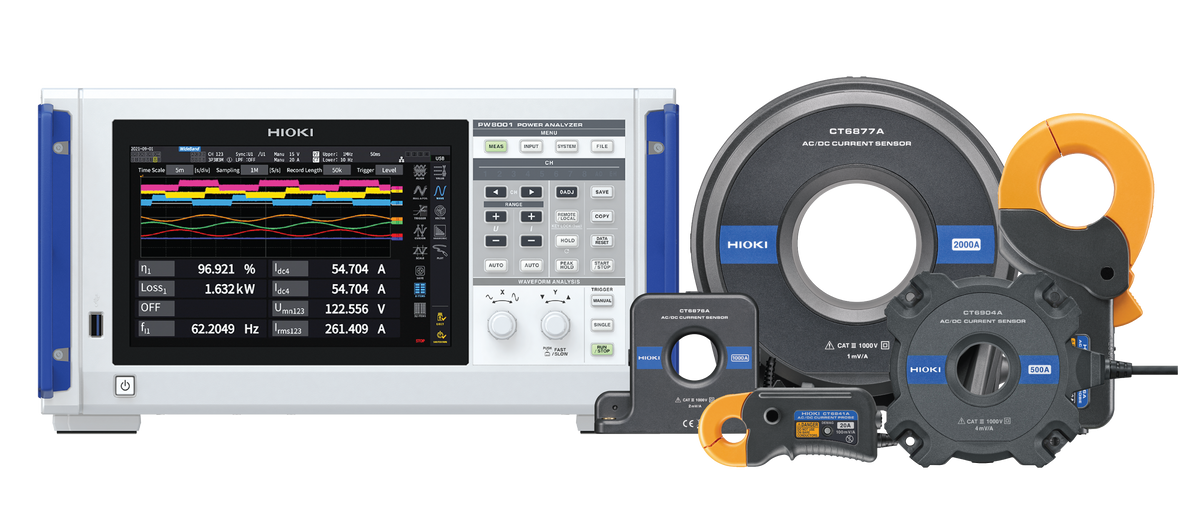

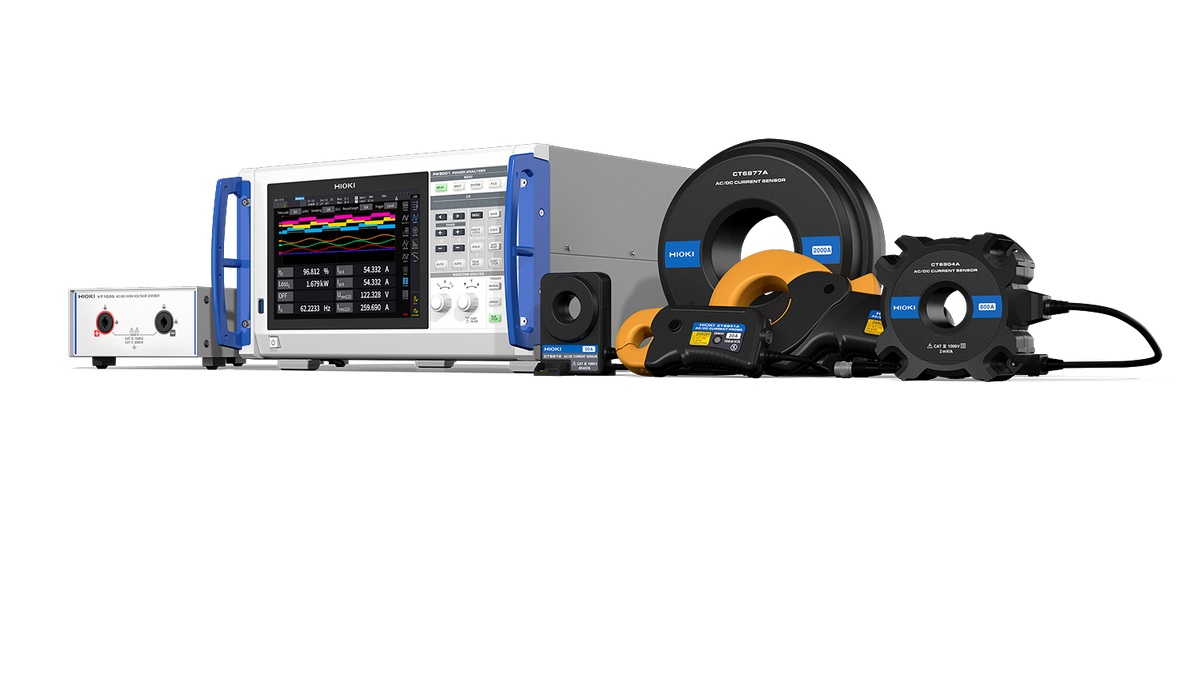

In Kombination mit HIOKIs umfangreicher Palette an hochpräzisen und breitbandigen Stromsensoren, Tastköpfen und direkten Stromanschlussboxen bietet der PW8001 eine einzigartige und umfassende Lösung für die zuverlässige Messung von Anwendungen, die von kleinen elektronischen Geräten bis zu großen Energiesystemen reichen.
Der PW8001 Leistungsanalysator und die Stromsensoren werden von HIOKI entwickelt und produziert, was die fortschrittliche automatische Phasenkorrekturfunktion ermöglicht. Dies gewährleistet eine genaue Phasenwinkelmessung zwischen Spannung und Strom, selbst bei hohen Frequenzen und niedrigen Leistungsfaktoren.
Der PW8001 bietet eine einzigartige Leistungsspektrumanalysefunktion. Während herkömmliche FFT-Funktionen Harmonische basierend auf der Grundfrequenz bestimmen und den Frequenzbereich einschränken, deckt diese Funktion das gesamte Frequenzspektrum des Analysators ab. Die Leistungsspektrumanalysefunktion bietet eine schnelle Sichtbarkeit der Hochfrequenzleistung und liefert Entwicklern wertvolle Daten für weitere Systemeffizienzverbesserungen.
Weitere fortschrittliche Funktionen, einschließlich Breitband-Harmonischeanalyse und Motoranalyse, gewährleisten präzise und zuverlässige Leistungsanalyseergebnisse für eine Vielzahl von Anwendungen in der Leistungselektronikindustrie, wie z.B. die Entwicklung von hocheffizienten Leistungswandlern, elektrischen Antriebssträngen und Elektromotoren.
Die Aktualisierungsrate von 1 ms ermöglicht eine schnelle Datenaktualisierung, wodurch schnelle Leistungsschwankungen, wie sie beispielsweise beim Laden oder Entladen von Batterien in Elektrofahrzeugen auftreten, präzise erfasst und analysiert werden können. Diese Funktion gewährleistet beispiellose Aktualisierungsgeschwindigkeiten ohne Kompromisse bei der Messgenauigkeit.
Die optische Verbindungsfunktion ermöglicht den Anschluss von zwei PW8001 Leistungsanalysatoren, wodurch die maximale Anzahl der Messkanäle auf 16 erhöht wird. Sie ermöglicht synchronisierte Leistungsmessungen und Effizienzberechnungen aus mehreren Eingängen und eliminiert gleichzeitig Zeitverzögerungen bei der Datenerfassung durch synchronisiertes Sampling über alle Eingänge hinweg.
• PW8001 Leistungsanalysator
• Netzkabel
• Bedienungsanleitung
• GENNECT One PC-Anwendungssoftware auf CD
• D-Sub 25-poliger Stecker bei Auswahl der D/A-Ausgangsfunktion
• U7001 Hochspannungs-Leistungsmodul
• U7005 Breitband-Leistungsmodul
• PW4001 4-Kanal-Leistungsanalysator
• CT6872 (50 A) AC/DC Durchgangsstromsensor
• CT6873 (200 A) AC/DC Durchgangsstromsensor
• CT6875A (500 A) AC/DC Durchgangsstromsensor
• CT6904A (500 A) AC/DC Durchgangsstromsensor
• CT6876A (1000 A) AC/DC Durchgangsstromsensor
• CT6877A (2000 A) AC/DC Durchgangsstromsensor
• PW9100A-04 (4-Kanal, 50 A) Direktanschluss AC/DC Strombox
• CT6830 (2 A) AC/DC Stromzange
• CT6831 (20 A) AC/DC Stromzange
• CT6833 (200 A) AC/DC Stromzange
• CT6834 (500 A) AC/DC Stromzange
• CT6841A (20 A) AC/DC Stromzange
• CT6843A (200 A) AC/DC Stromzange
• CT6844A (500 A) AC/DC Stromzange
• CT6845A (500 A) AC/DC Stromzange
• CT6846A (1000 A) AC/DC Stromzange
• VT1005 AC/DC Hochspannungsteiler
