Modularer 8-Kanal-Hochpräzisions-Leistungsanalysator
Modularer Hochpräzisions-Leistungsanalysator, bis zu 8 Kanäle, ±0,03% Grundgenauigkeit, 15 MHz Abtastrate, 18-Bit A/D-Wandlung, automatische Phasenverschiebungs-Korrektur für HIOKI Stromsensoren, 1 ms Datenaktualisierungsrate, CMRR 110 dB @ 100 kHz.
• Grundgenauigkeit Leistung ±0,03 %

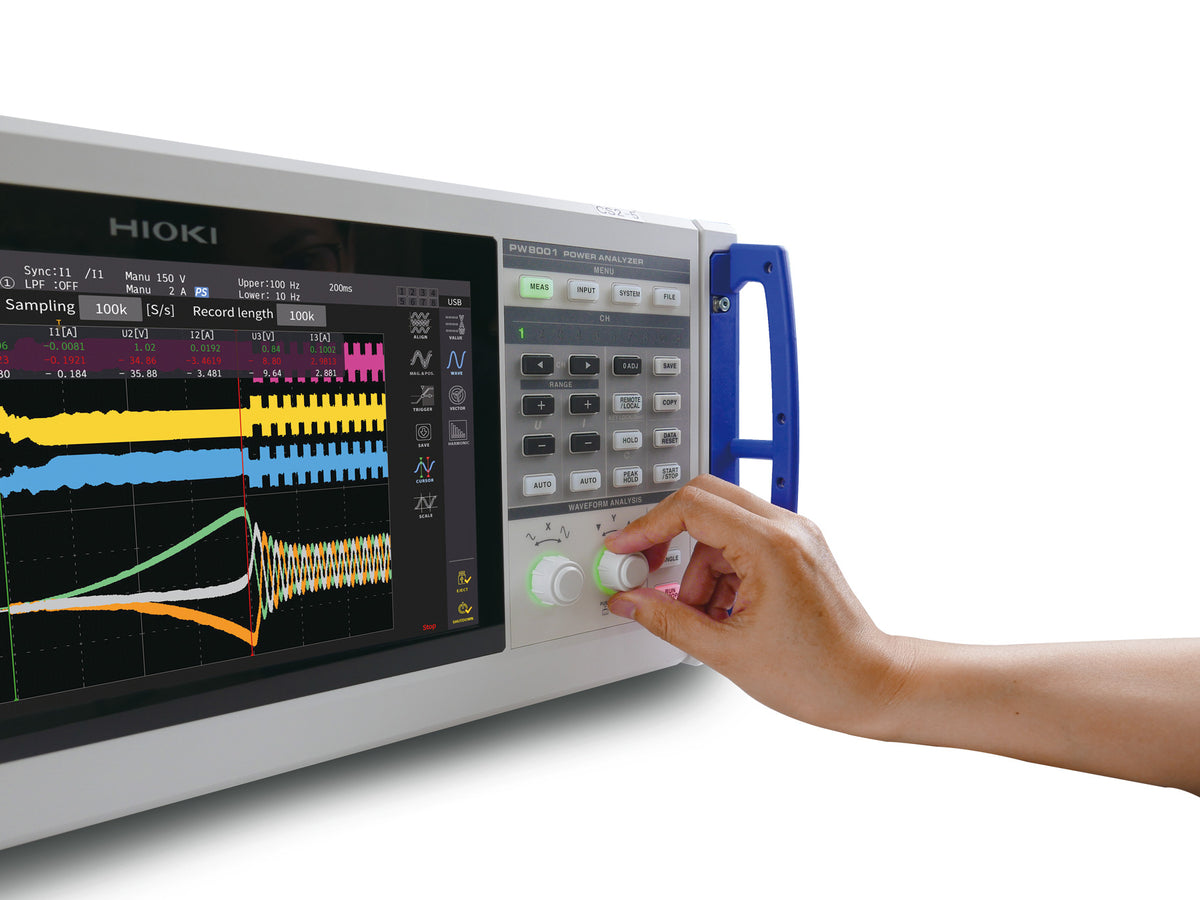

• 8 Leistungskanäle kombiniert mit Motoranalyse
• Exzellente Rauschimmunität von 110 dB bei 100 kHz
• 5 MHz Frequenzmessbereich für Leistung
• Stabile und genaue Messung mit 1 ms Datenaktualisierungsrate
• 8 Leistungskanäle in Kombination mit Motoranalyse für die Analyse von Doppelantrieben
• Einzigartiger Leistungsbereich mit hochgenauen HIOKI Stromsensoren von 2 A bis 2 kA
• Plug & Play-Konnektivität mit HIOKI Stromsensoren
• Automatische Phasenverschiebungs-Korrektur gewährleistet genaue Hochfrequenzleistungsmessung
• Visualisierung von Hochfrequenzverlusten mit der Leistungsspektrumanalyse
• Forschung und Entwicklung sowie Produktionsprüfung von hocheffizienten Leistungswandlern und Wechselrichtern
• Verlustmessung von Transformatoren und anderen induktiven Komponenten unter Last
• Wirkungsgradmessung von Motoren

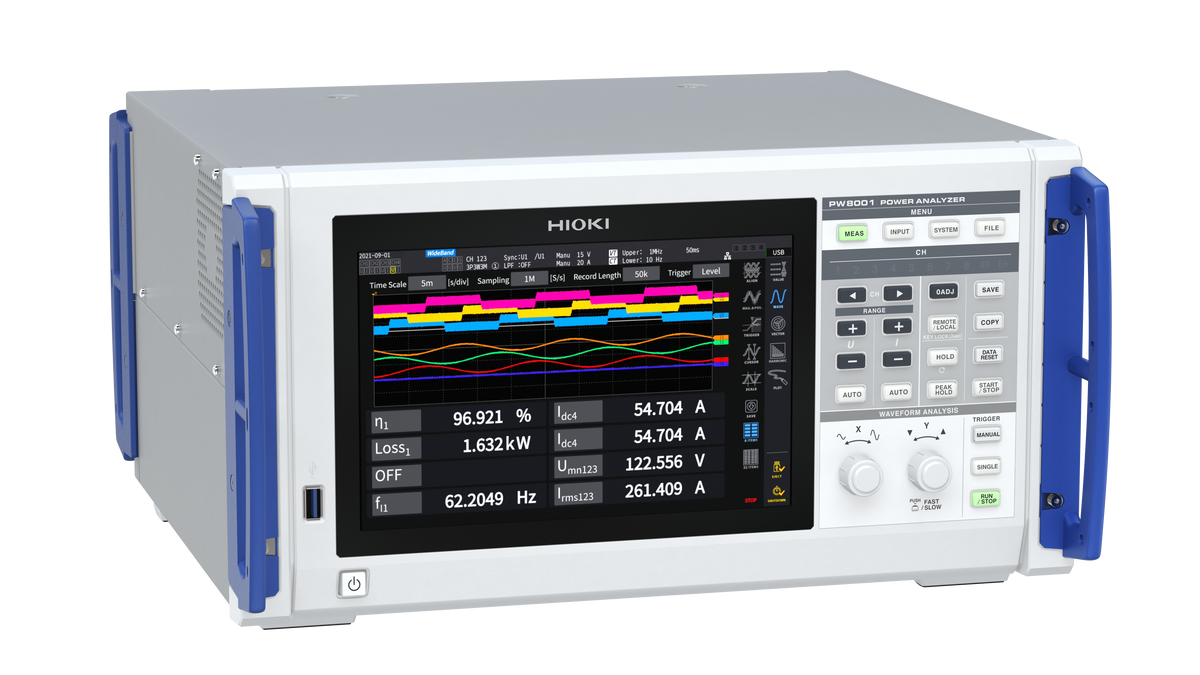

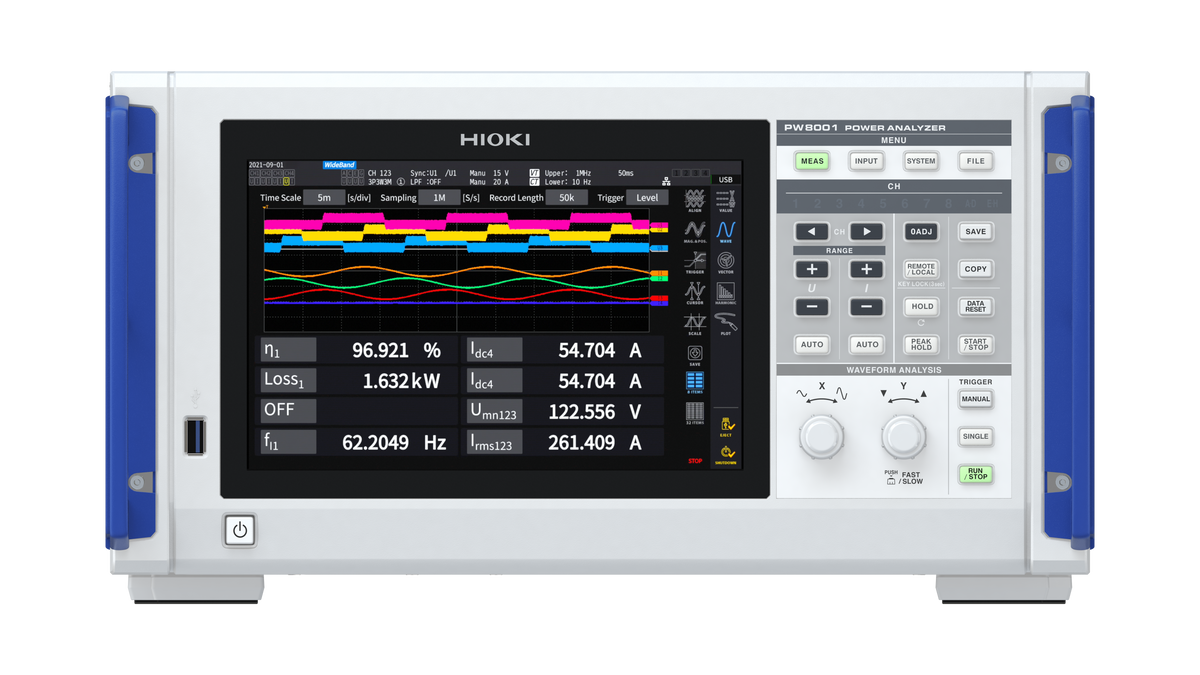

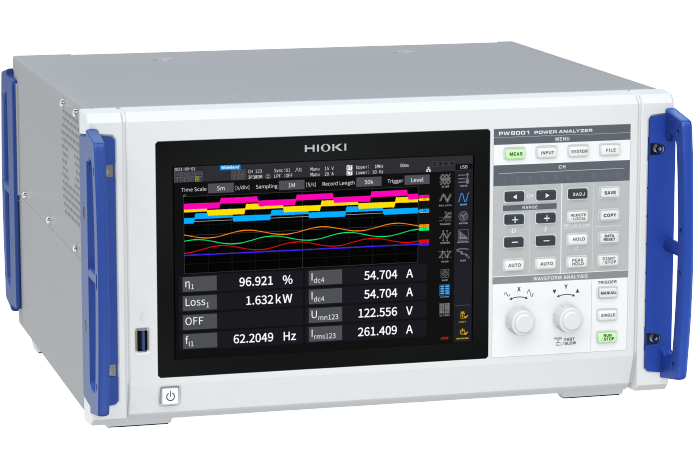

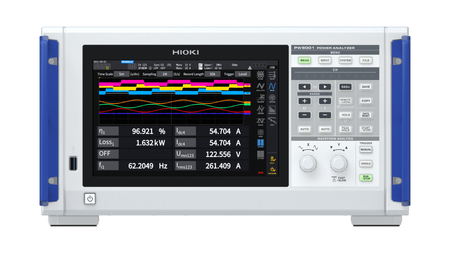

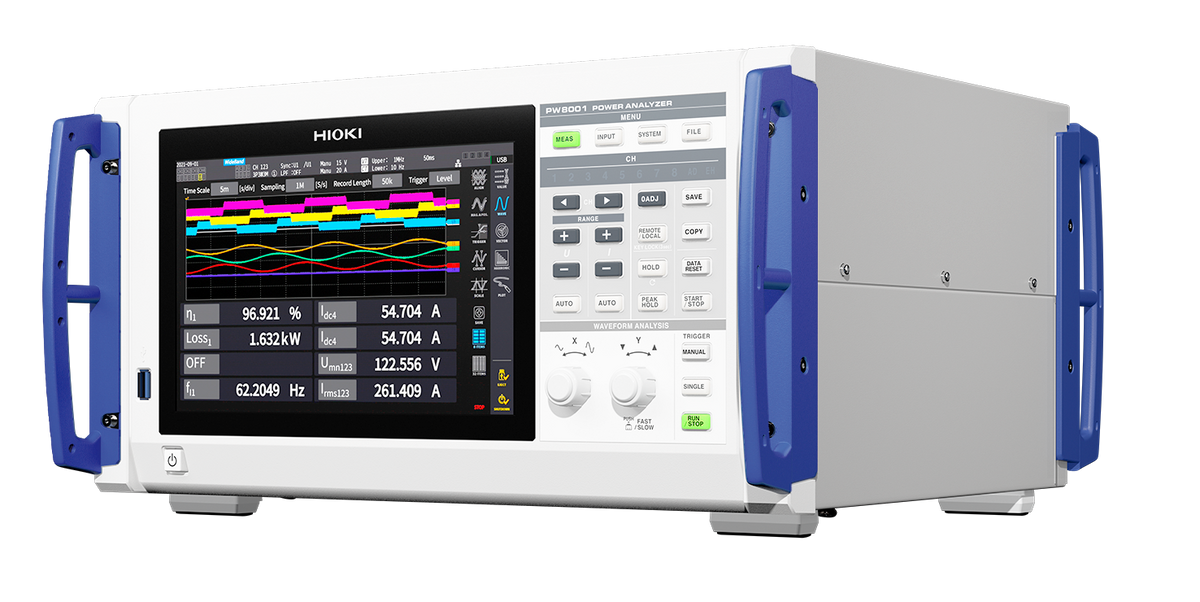

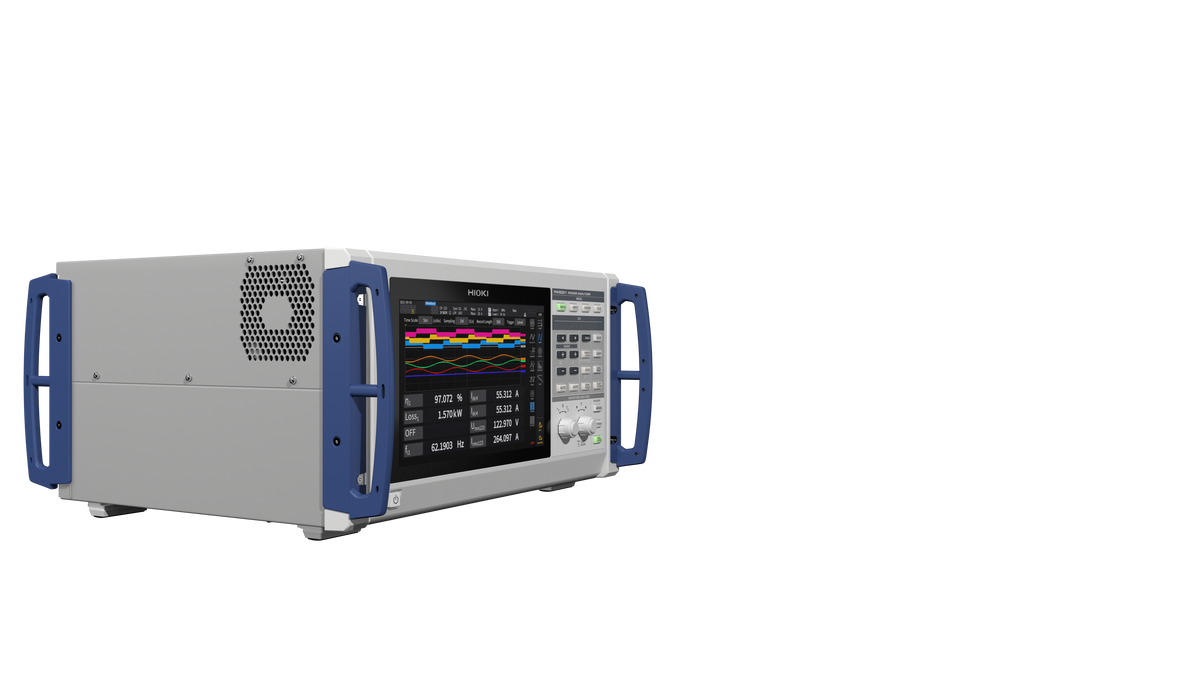

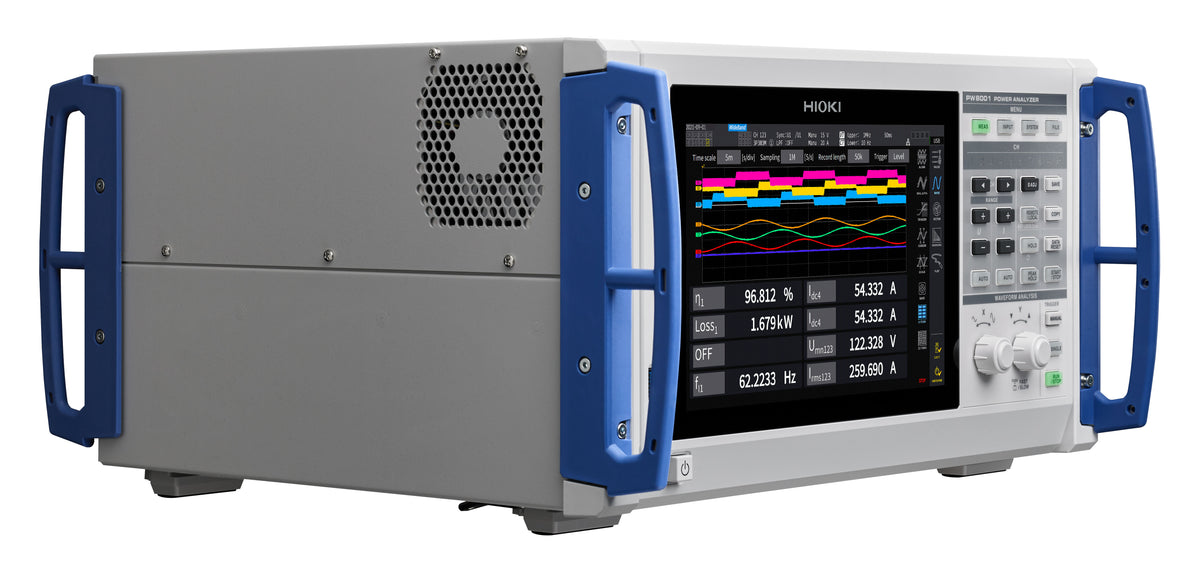

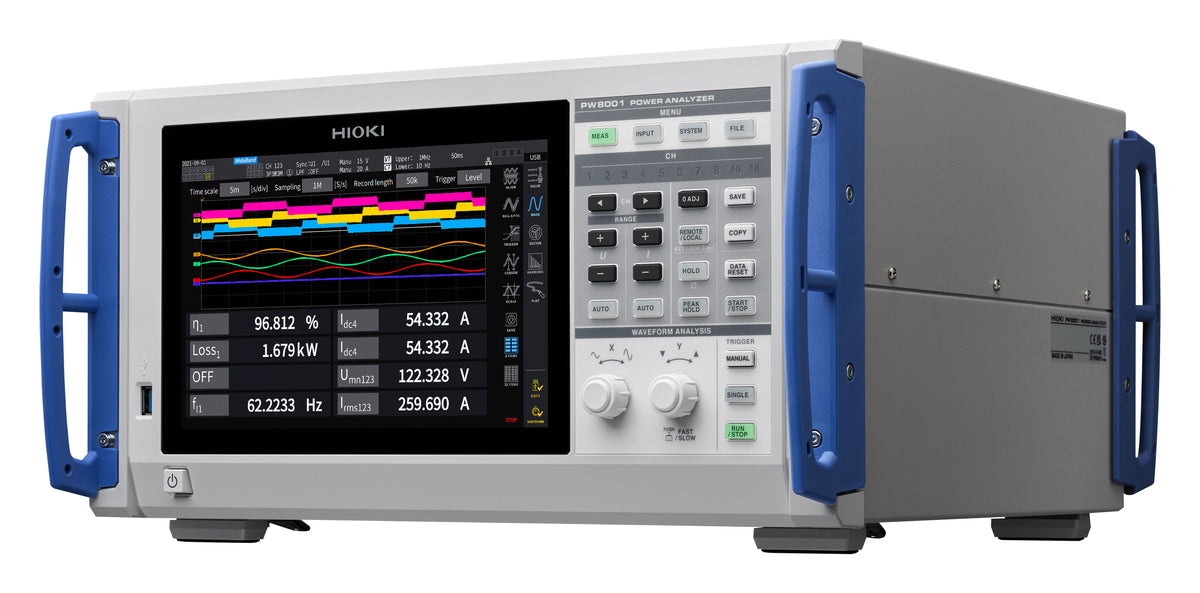

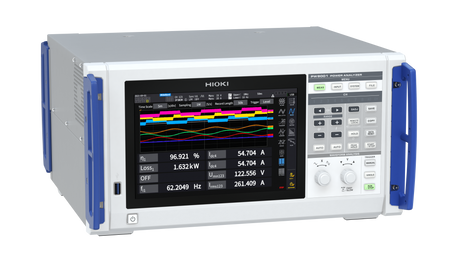

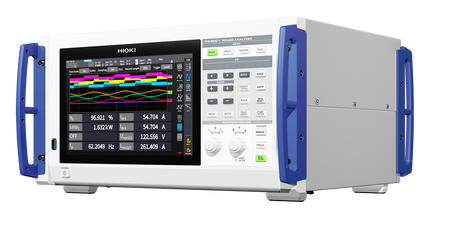

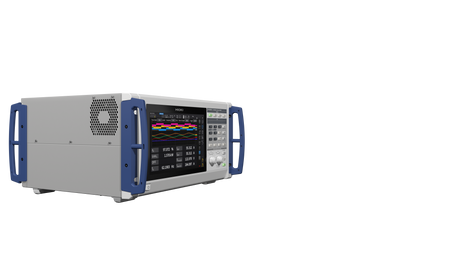

Der HIOKI PW8001 Leistungsanalysator ist ein hochmodernes Messgerät, das für die anspruchsvollsten Leistungsanalyseaufgaben entwickelt wurde und präzise Messergebnisse bei der Bewertung der Effizienz der neuesten hochgenauen elektrischen Geräte und Systeme liefert. Der PW8001 verfügt über 8 Steckplätze für Leistungseingangseinheiten, die alle in Kombination mit der Motoranalysefunktion verwendet werden können.

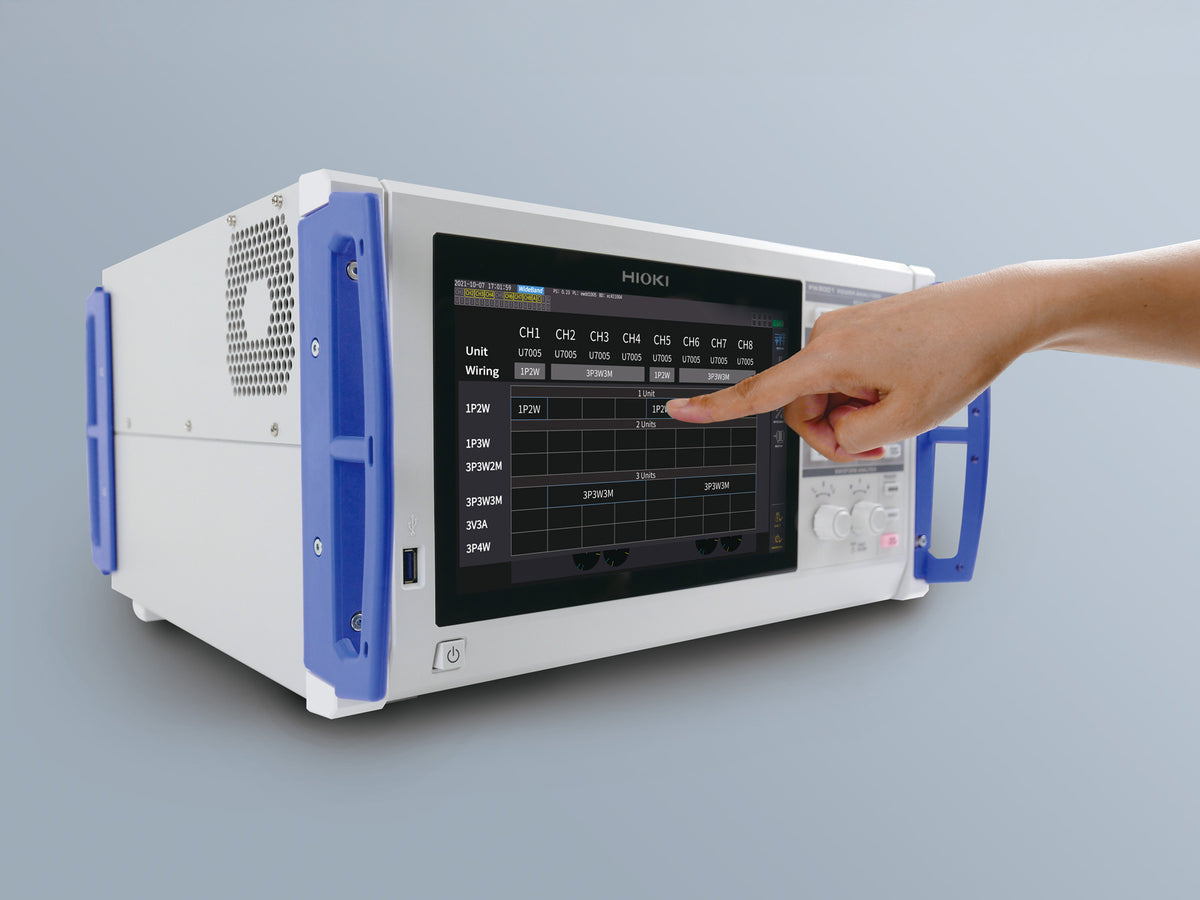

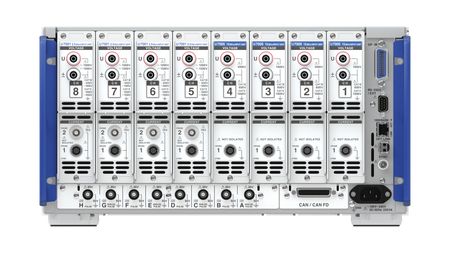

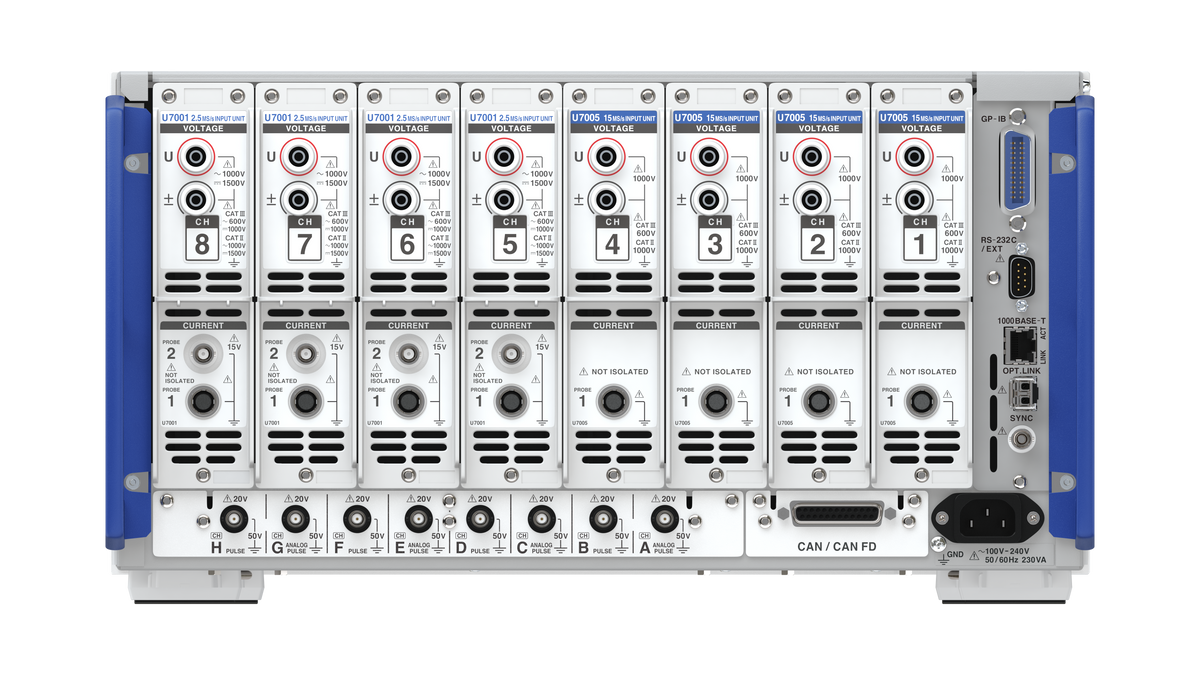

Für die Konfiguration des PW8001 stehen zwei Typen von Eingangseinheiten zur Verfügung, die je nach Anwendungsanforderungen frei in einem Gerät kombiniert werden können.
Die U7005 High Bandwidth Input Unit bietet höchste Präzision mit einer Grundgenauigkeit von ±0,03 %, einer Abtastfrequenz von 15 MHz, einer 18-Bit-A/D-Wandlung und einer maximalen Eingangsspannung von 1000 VAC. Sie eignet sich für Anwendungen wie Effizienzmessungen von SiC- und GaN-basierten Wechselrichter-Motorantrieben und die genaue Induktivitätsverlustmessung von Induktivitäten unter Last.
Eine ausgezeichnete Störfestigkeit von 110 dB bei 100 kHz gewährleistet genaue und stabile Ergebnisse, selbst in der Nähe von hochfrequenten Leistungsschaltern.
Für Hochspannungsanwendungen bietet die U7001 Input Unit eine Grundgenauigkeit von ±0,07 %, eine maximale Eingangsspannung von 1500 VDC, eine Abtastfrequenz von 2,5 MHz, eine 16-Bit-A/D-Wandlung und eine maximale Spannung gegen Erde von 1500 VDC CAT II. Sie eignet sich für Anwendungen, die eine geringere Bandbreite erfordern, wie z. B. die Prüfung der Effizienz von industriellen Motorantrieben mit IGBTs, Windkraftanlagen und PV-Leistungswandlern.

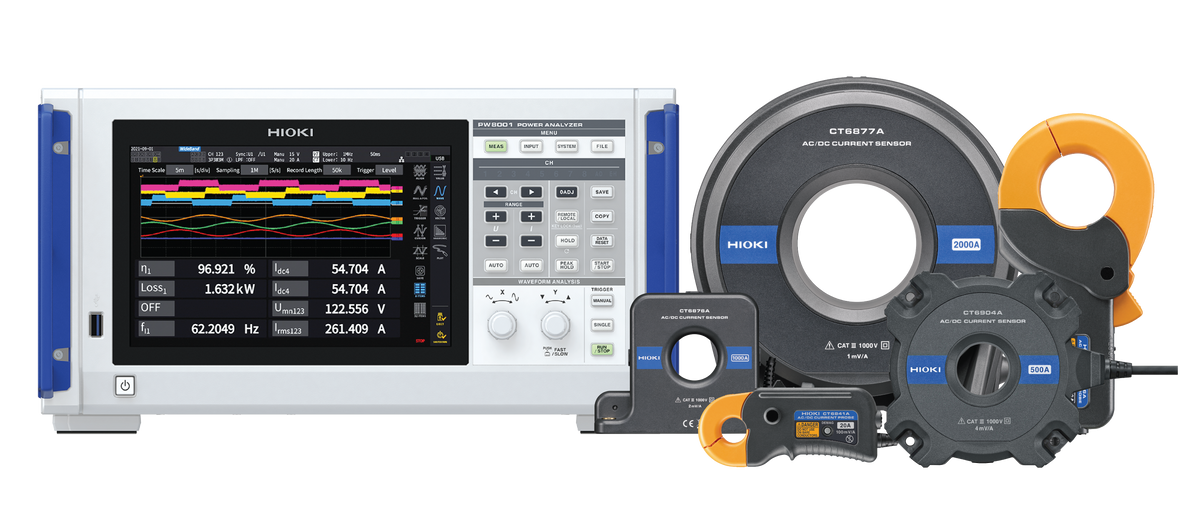

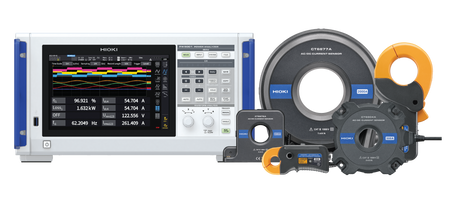

In Kombination mit HIOKIs umfangreicher Palette an hochgenauen und breitbandigen Stromsensoren, Tastköpfen und Direktanschluss-Stromboxen bietet der PW8001 eine einzigartige und umfassende Lösung für die zuverlässige Messung von Anwendungen, von winzigen elektronischen Geräten bis hin zu großen Stromversorgungssystemen.
Der PW8001 Leistungsanalysator und die Stromsensoren werden von HIOKI entwickelt und produziert, was die erweiterte Funktion der automatischen Phasenverschiebungskorrektur ermöglicht. Dies gewährleistet eine genaue Phasenwinkelmessung zwischen Spannung und Strom, selbst bei hohen Frequenzen und niedrigen Leistungsfaktoren.
Der PW8001 bietet die einzigartige Funktion der Leistungsspektrumanalyse. Während herkömmliche FFT-Funktionen Harmonische basierend auf der Grundfrequenz bestimmen und den Frequenzbereich begrenzen, deckt diese Funktion das gesamte Frequenzspektrum des Analysators ab. Die Funktion der Leistungsspektrumanalyse ermöglicht eine schnelle Visualisierung der Hochfrequenzleistung und liefert den Entwicklern wertvolle Daten für weitere Systemeffizienzverbesserungen.
Weitere fortschrittliche Funktionen, darunter Breitband-Harmonischeanalyse und Motoranalyse, gewährleisten präzise und zuverlässige Leistungsergebnisse für eine Vielzahl von Anwendungen in der Leistungselektronikindustrie, wie die Entwicklung von hocheffizienten Leistungswandlern, elektrischen Antriebssträngen und Elektromotoren.
Die Aktualisierungsrate von 1 ms ermöglicht eine schnelle Datenaktualisierung, wodurch schnelle Leistungsschwankungen, wie sie beispielsweise beim Laden oder Entladen von Batterien in E-Fahrzeugen auftreten, präzise erkannt und analysiert werden können. Diese Funktion gewährleistet beispiellose Aktualisierungen ohne Beeinträchtigung der Messgenauigkeit.
Die optische Verbindungsfunktion ermöglicht den Anschluss von zwei PW8001 Leistungsanalysatoren, um die maximale Anzahl der Messkanäle auf 16 zu erhöhen. Sie ermöglicht synchronisierte Leistungsmessungen und Effizienzberechnungen aus mehreren Eingängen und eliminiert gleichzeitig Zeitdifferenzen bei der Datenerfassung, da die Abtastung aller Eingänge synchronisiert ist.
• PW8001 Leistungsanalysator
• Netzkabel
• Bedienungsanleitung
• GENNECT One PC-Anwendungssoftware auf CD
• D-Sub 25-poliger Stecker, wenn die D/A-Ausgangsfunktion gewählt wird
