Modularer 8-Kanal-Hochpräzisions-Leistungsanalysator
Modularer Hochpräzisions-Leistungsanalysator mit bis zu 8 Kanälen, ±0,03 % Grundgenauigkeit, 15 MHz Abtastrate, 18-Bit-A/D-Wandlung, automatischer Phasenkorrektur für HIOKI-Stromsensoren, 1 ms Datenaktualisierungsrate und CMRR von 110 dB bei 100 kHz.
• Grundgenauigkeit der Leistung ±0,03 %
• 8 Leistungskanäle kombiniert mit Motoranalyse
• Ausgezeichnete Störfestigkeit von 110 dB bei 100 kHz
• 5 MHz Frequenzmessbereich für Leistung
• Stabile und genaue Messung bei 1 ms Datenaktualisierungsrate
• 8 Leistungskanäle in Kombination mit Motoranalyse für Dual-Antriebsstrang-Analyse
• Einzigartiger Leistungsbereich mit hochgenauen HIOKI-Stromsensoren von 2 A bis 2 kA
• Plug-and-Play-Konnektivität mit HIOKI-Stromsensoren
• Automatische Phasenkorrektur sichert genaue Hochfrequenz-Leistungsmessung
• Visualisierung von Hochfrequenzverlusten mit Leistungsspektrumanalyse
• Forschung und Entwicklung sowie Produktionslinienprüfung von hocheffizienten Leistungswandlern und Wechselrichtern
• Verlustmessung von Transformatoren und anderen induktiven Komponenten unter Last
• Motorwirkungsgradmessung

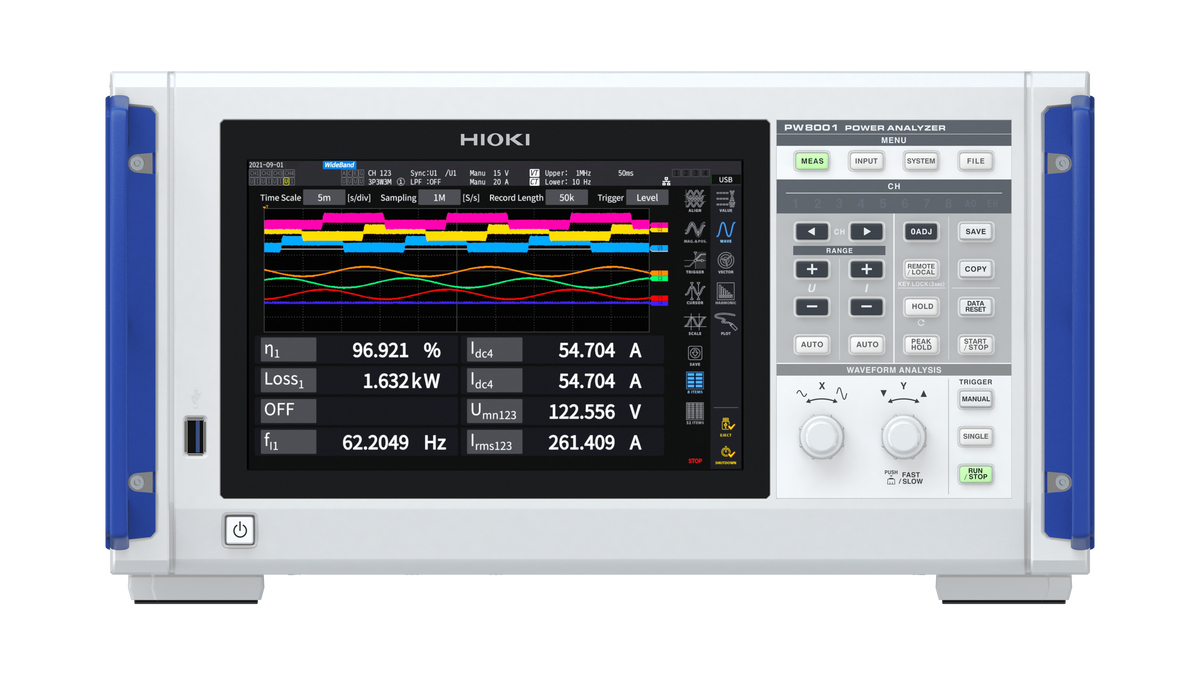

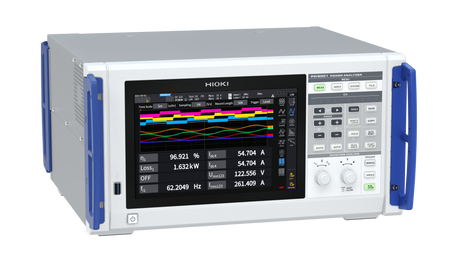

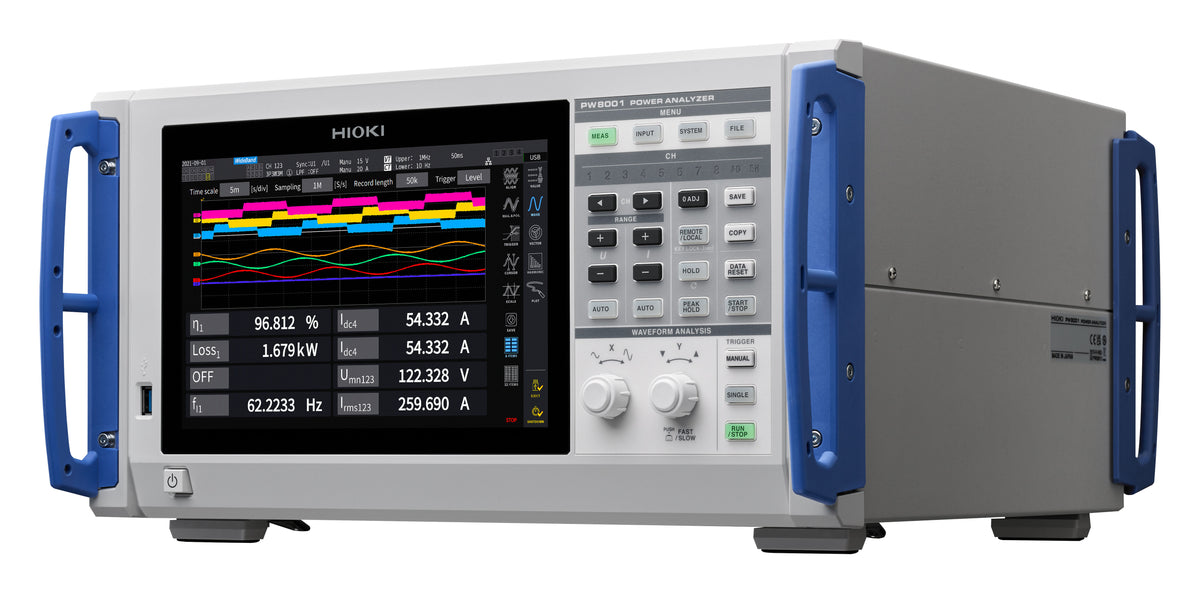

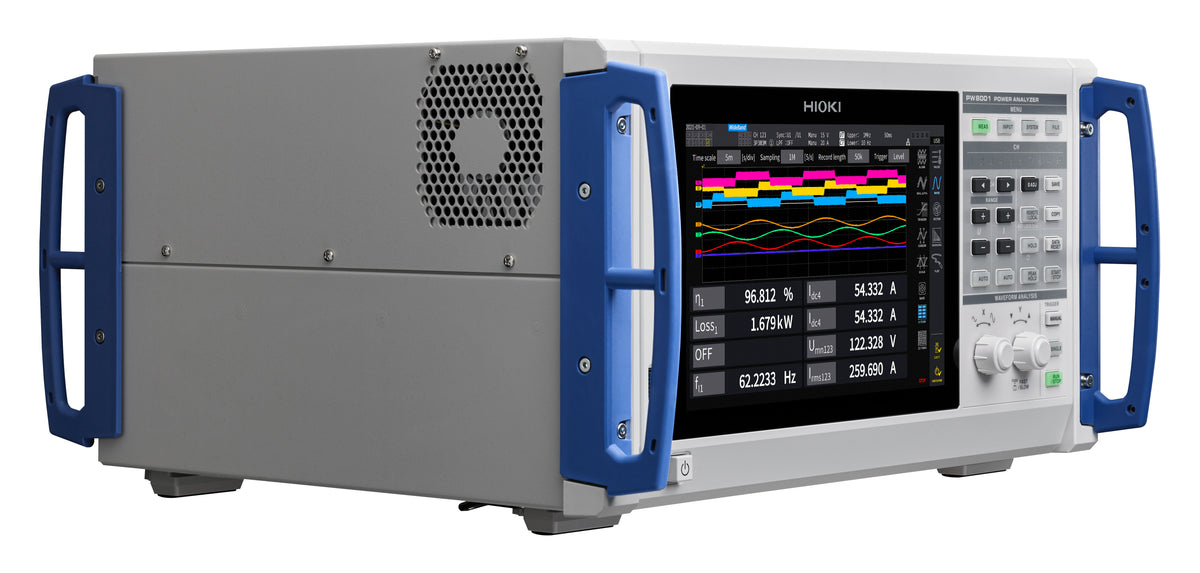

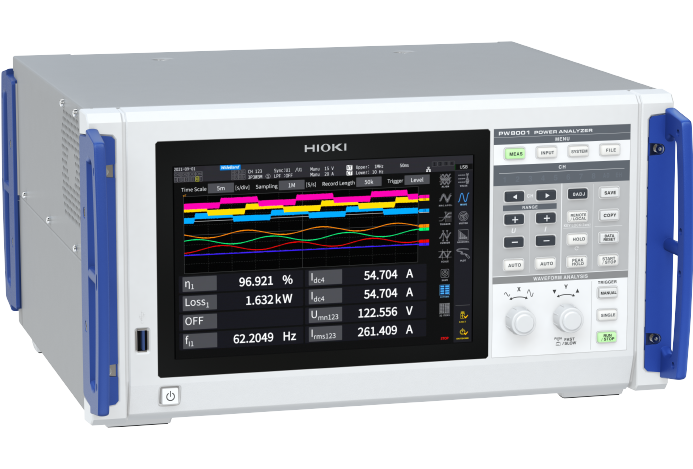

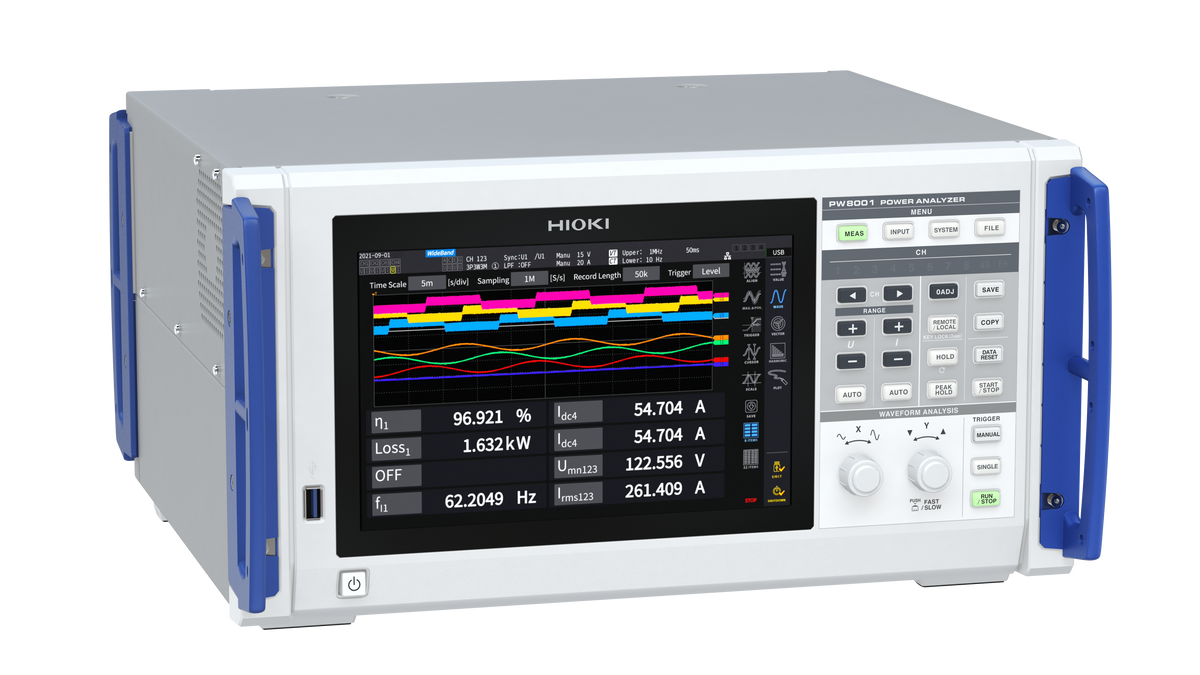

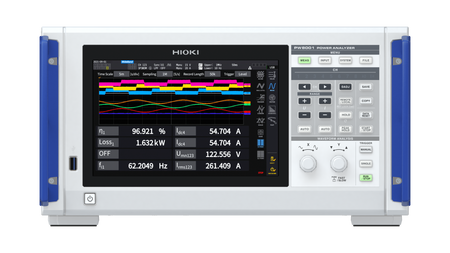

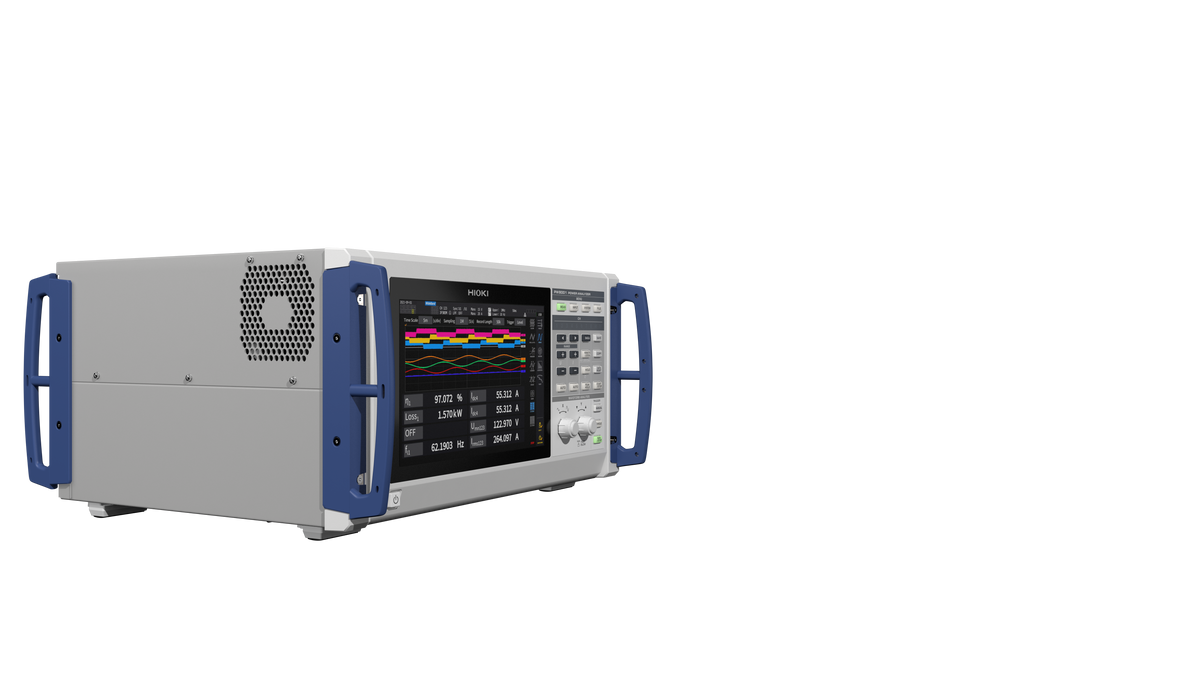

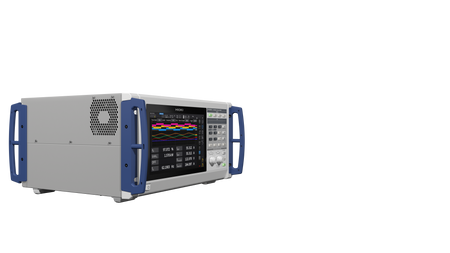

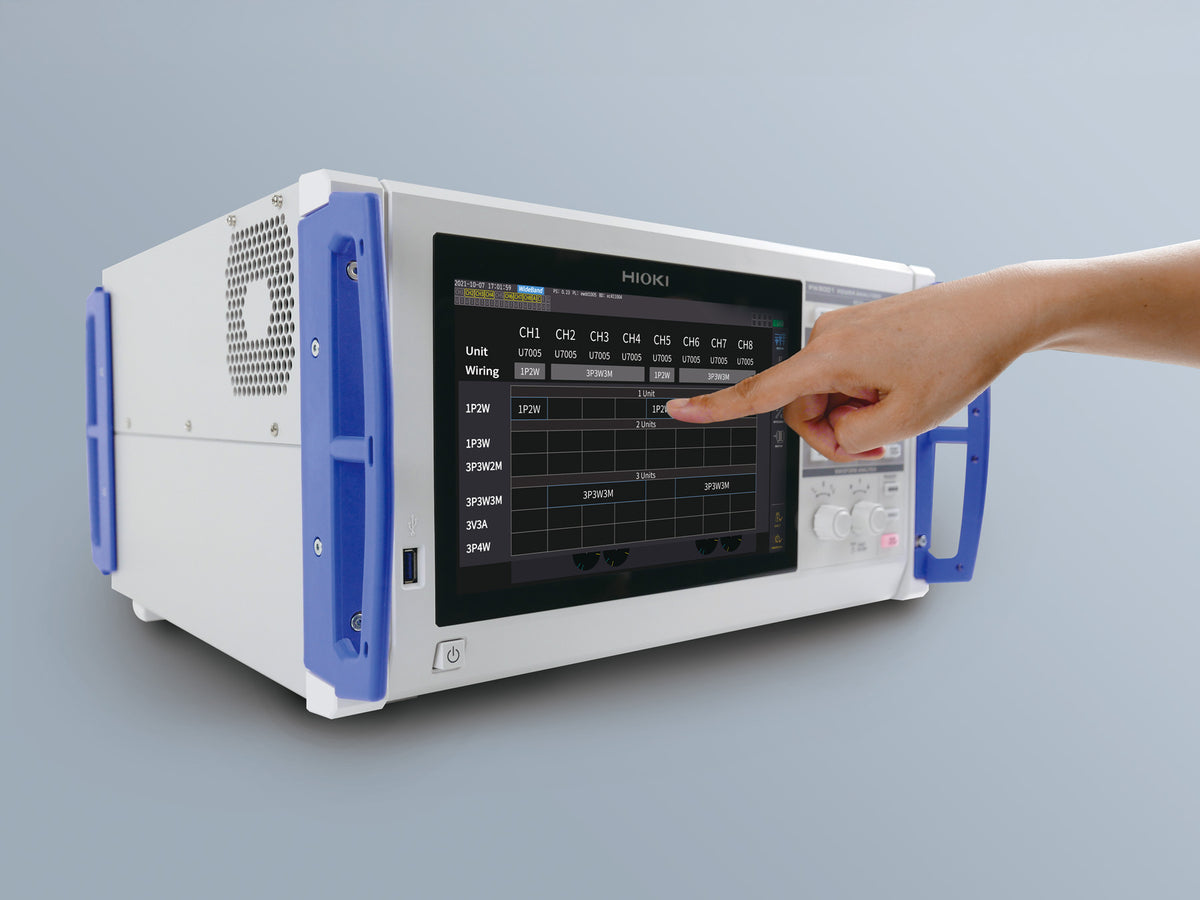

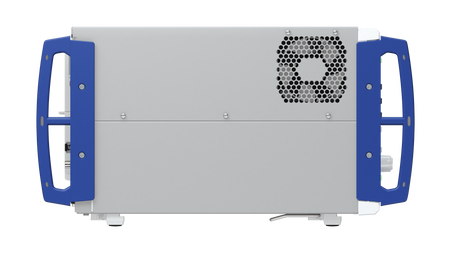

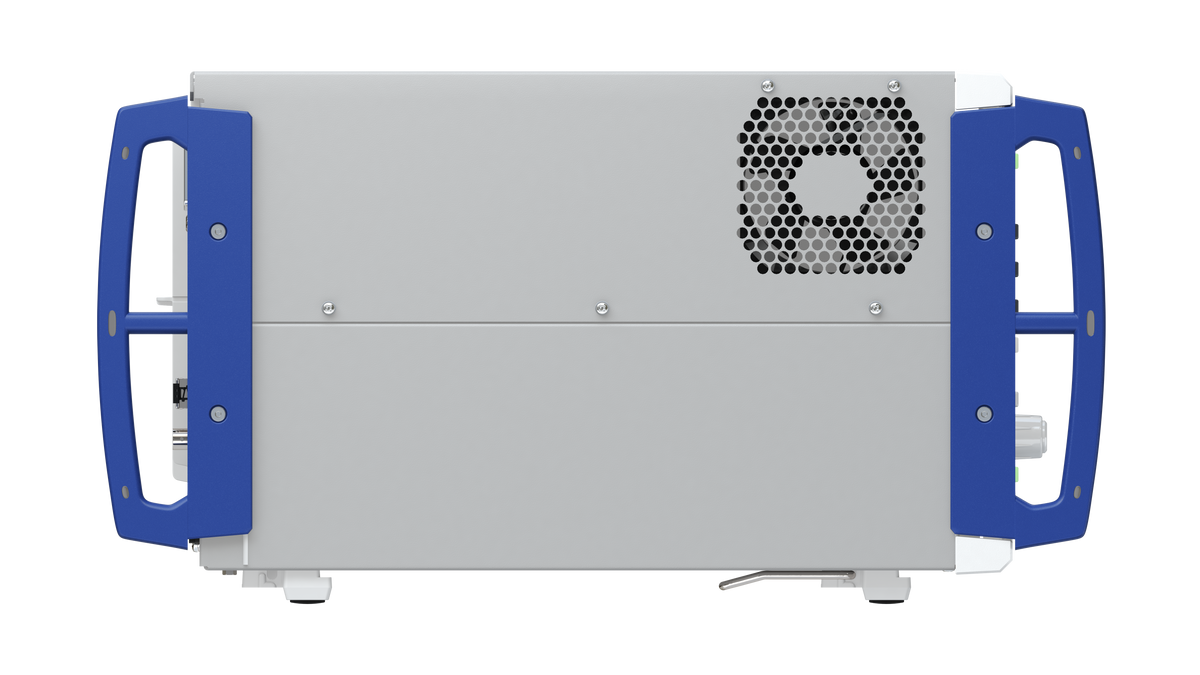

Der HIOKI PW8001 Leistungsanalysator ist ein hochmodernes Messgerät für anspruchsvollste Leistungsanalyseaufgaben, das präzise Messergebnisse bei der Bewertung der Effizienz der neuesten hochpräzisen elektrischen Geräte und Systeme liefert. Der PW8001 verfügt über acht Steckplätze für Leistungseingangseinheiten, die alle in Kombination mit der Motoranalysefunktion verwendet werden können.

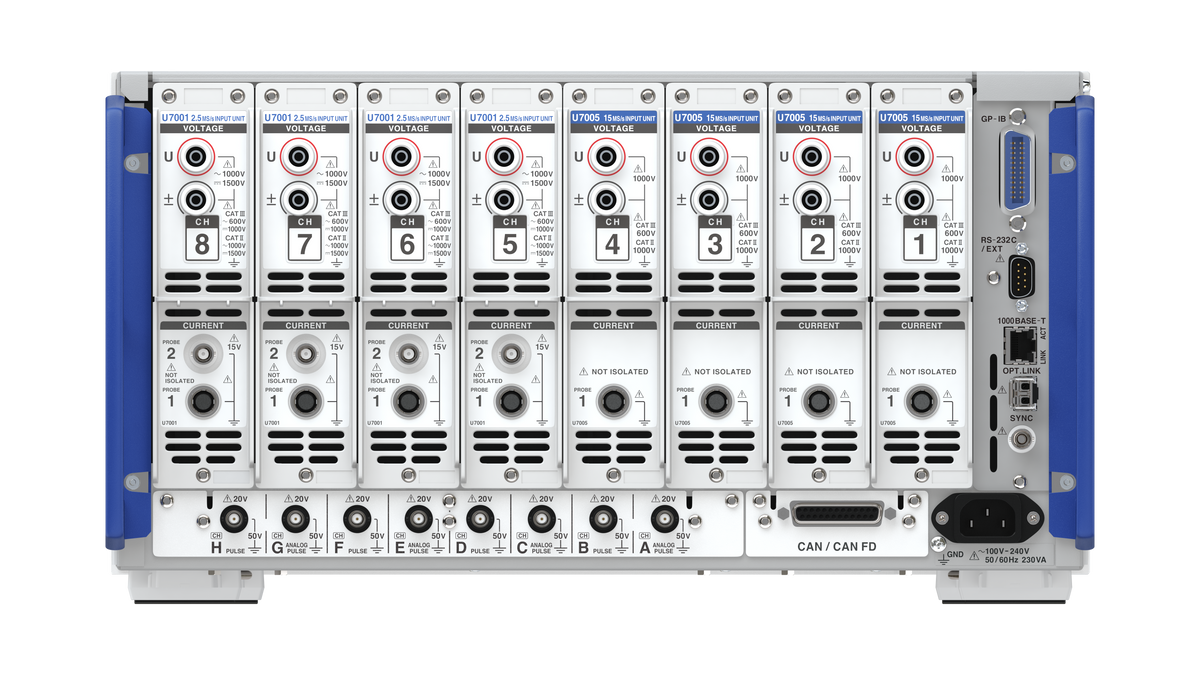

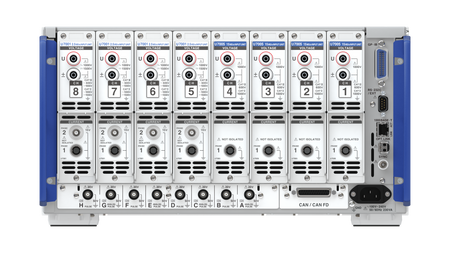

Für die Konfiguration des PW8001 stehen zwei Arten von Eingangseinheiten zur Verfügung, die je nach Anwendungsanforderungen frei in einem Gerät kombiniert werden können.
Die U7005 High Bandwidth Input Unit bietet höchste Präzision mit einer Grundgenauigkeit von ±0,03 %, einer Abtastfrequenz von 15 MHz, einer 18-Bit-A/D-Wandlung und einer maximalen Eingangsspannung von 1000 VAC. Sie eignet sich für Anwendungen wie Effizienzmessungen von SiC- und GaN-basierten Wechselrichter-Motorantrieben sowie genaue Induktor-Verlustmessungen unter Last.
Eine ausgezeichnete Störfestigkeit von 110 dB bei 100 kHz gewährleistet genaue und stabile Ergebnisse, selbst in unmittelbarer Nähe von hochfrequenten Leistungsschaltern.
Für Hochspannungsanwendungen bietet die U7001 Input Unit eine Grundgenauigkeit von ±0,07 %, eine maximale Eingangsspannung von 1500 VDC, eine Abtastfrequenz von 2,5 MHz, eine 16-Bit-A/D-Wandlung und eine maximale Spannung gegen Erde von 1500 VDC CAT II. Sie ist ideal für Anwendungen, die eine geringere Bandbreite erfordern, wie z. B. die Prüfung der Effizienz von industriellen Motorantrieben mit IGBTs, Windturbinen und PV-Leistungswandlern.

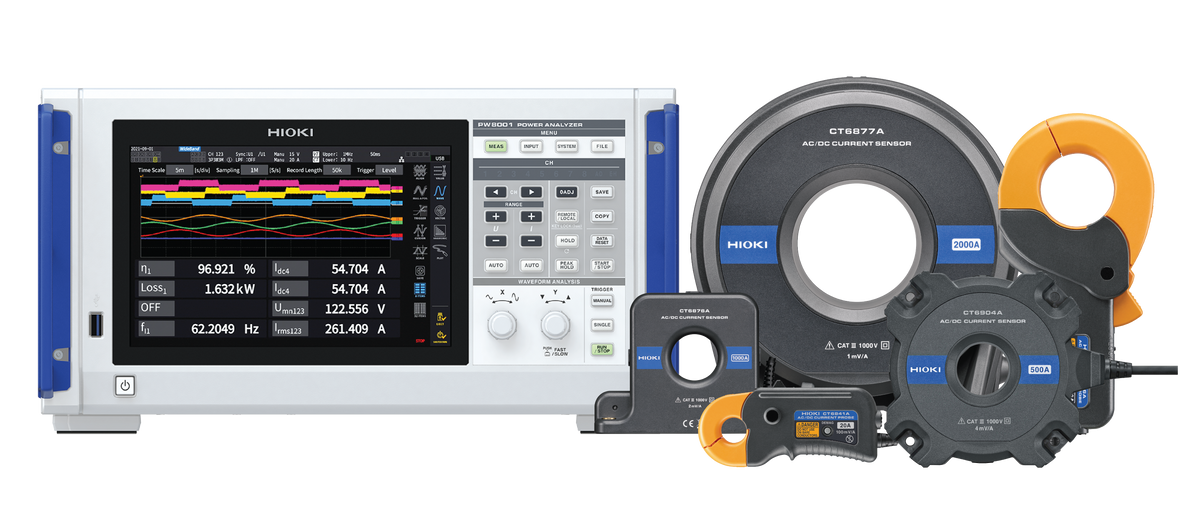

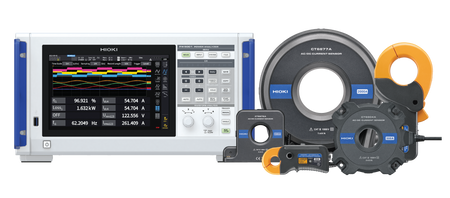

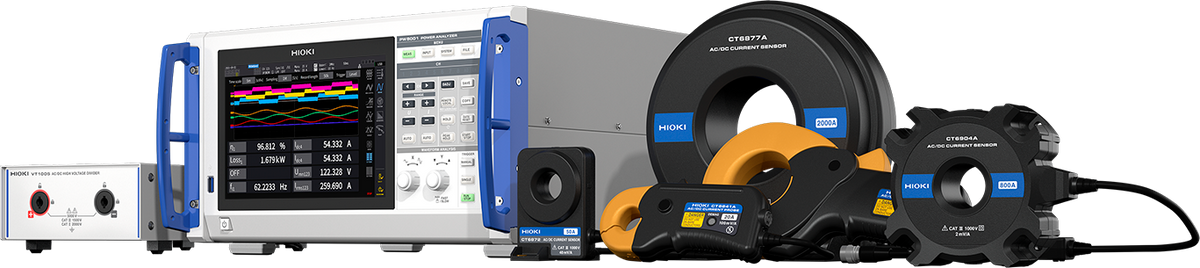

In Kombination mit HIOKIs umfangreichem Sortiment an hochgenauen und breitbandigen Stromsensoren, Tastköpfen und direkten Stromanschlusskästen bietet der PW8001 eine umfassende Lösung für zuverlässige Messungen in Anwendungen, die von kleinen elektronischen Geräten bis hin zu großen Energiesystemen reichen.
Der PW8001 Leistungsanalysator und die HIOKI-Stromsensoren werden von HIOKI entwickelt und hergestellt, was eine fortschrittliche automatische Phasenkorrektur ermöglicht. Diese Funktion gewährleistet genaue Phasenwinkelmessungen zwischen Spannung und Strom, selbst bei hohen Frequenzen und niedrigen Leistungsfaktoren.
Der PW8001 verfügt auch über die einzigartige Funktion der Leistungsspektrumanalyse. Im Gegensatz zur traditionellen FFT-Analyse, die Harmonische basierend auf der Grundfrequenz bestimmt und den messbaren Frequenzbereich begrenzt, deckt diese Funktion das gesamte Frequenzspektrum des Analysators ab. Die Leistungsspektrumanalyse bietet sofortige Sichtbarkeit der Hochfrequenzleistung und liefert wertvolle Erkenntnisse zur Verbesserung der Systemeffizienz.

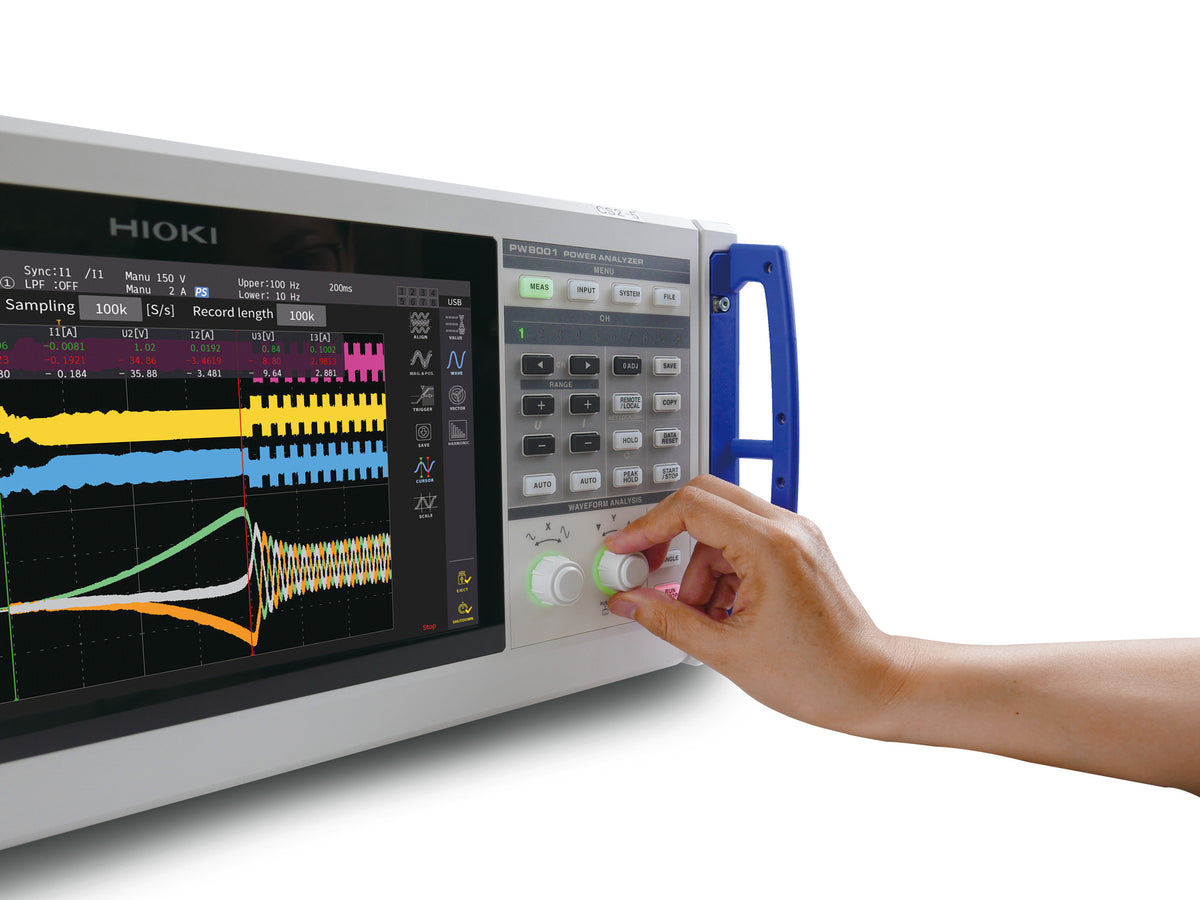

Erweiterte Funktionen wie Breitband-Harmonische-Analyse und Motoranalyse gewährleisten eine präzise und zuverlässige Leistungsanalyse für ein breites Spektrum von Anwendungen in der Leistungselektronikindustrie, einschließlich der Entwicklung von hocheffizienten Leistungswandlern, elektrischen Antriebssträngen und Elektromotoren.
Die 1 ms Aktualisierungsrate ermöglicht eine schnelle Datenaktualisierung, wodurch schnelle Leistungsschwankungen, wie sie beispielsweise beim Laden und Entladen von Batterien in Elektrofahrzeugen auftreten, präzise erfasst und analysiert werden können. Diese Funktion liefert außergewöhnlich schnelle Updates ohne Kompromisse bei der Messgenauigkeit.
Die optische Verbindungsfunktion ermöglicht die Verbindung von zwei PW8001 Leistungsanalysatoren, wodurch die maximale Anzahl der Messkanäle auf 16 erhöht wird. Sie unterstützt synchronisierte Leistungsmessungen und Effizienzberechnungen über mehrere Eingänge hinweg und eliminiert Zeitunterschiede durch synchronisierte Abtastung.
• PW8001 Leistungsanalysator
• Netzkabel
• Bedienungsanleitung
• GENNECT One PC-Anwendungssoftware auf CD
• D-Sub 25-poliger Stecker (wenn D/A-Ausgangsfunktion ausgewählt ist)
• U7001 Hochspannungs-Leistungsmodul
• U7005 Hochbandbreiten-Leistungsmodul
• PW4001 4-Kanal-Leistungsanalysator
• CT6872 (50 A) AC/DC-Durchgangsstromsensor
• CT6873 (200 A) AC/DC-Durchgangsstromsensor
• CT6875A (500 A) AC/DC-Durchgangsstromsensor
• CT6904A (500 A) AC/DC-Durchgangsstromsensor
• CT6876A (1000 A) AC/DC-Durchgangsstromsensor
• CT6877A (2000 A) AC/DC-Durchgangsstromsensor
• PW9100A-04 (4-Kanal, 50 A) Direktanschluss AC/DC-Strombox
• CT6830 (2 A) AC/DC-Stromzange
• CT6831 (20 A) AC/DC-Stromzange
• CT6833 (200 A) AC/DC-Stromzange
• CT6834 (500 A) AC/DC-Stromzange
• CT6841A (20 A) AC/DC-Stromzange
• CT6843A (200 A) AC/DC-Stromzange
• CT6844A (500 A) AC/DC-Stromzange
• CT6845A (500 A) AC/DC-Stromzange
• CT6846A (1000 A) AC/DC-Stromzange
• VT1005 AC/DC Hochspannungsteiler
